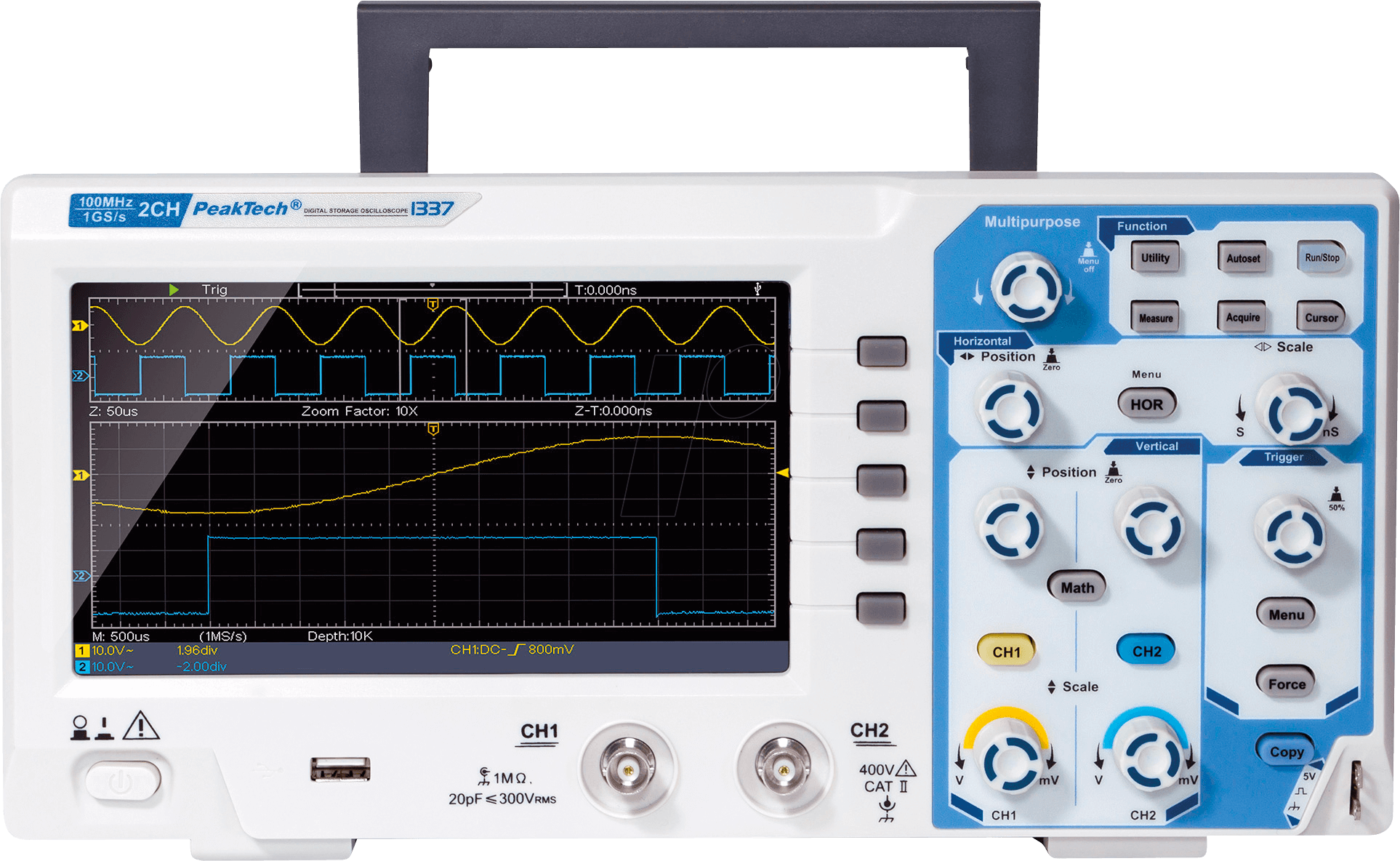

Präzise Signalvisualisierung für anspruchsvolle Anwendungen: Das PEAKTECH 1337 Digital-Speicher-Oszilloskop
Für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die komplexe elektrische Signale präzise analysieren und verstehen müssen, bietet das PEAKTECH 1337 Digital-Speicher-Oszilloskop eine unverzichtbare Lösung. Dieses leistungsstarke Gerät schließt die Lücke zwischen einfachem Messen und tiefgehender Signaldiagnostik, indem es detaillierte Einblicke in dynamische Signalverläufe ermöglicht, die mit analogen Oszilloskopen oder einfachen Multimetern verborgen bleiben.
Überragende Leistung und Detailtiefe: Ihr Vorteil mit dem PEAKTECH 1337
Das PEAKTECH 1337 hebt sich von Standard-Oszilloskopen durch seine herausragende Bandbreite, die exzellente Abtastrate und die fortschrittlichen Speicherfunktionen ab. Es ermöglicht die Erfassung und detaillierte Analyse von Signalen bis zu 100 MHz mit zwei unabhängigen Kanälen. Diese Spezifikationen sind entscheidend für die Identifizierung subtiler Signalabweichungen, die Fehlerlokalisierung in komplexen Schaltungen und die Verifizierung von Designs im Hochfrequenzbereich. Im Gegensatz zu Geräten mit geringerer Bandbreite oder niedrigeren Abtastraten, die wichtige Signaldetails verzerren oder ganz auslassen könnten, liefert das PEAKTECH 1337 ein klares, akkurates Abbild Ihrer Messungen.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des PEAKTECH 1337 macht es zum idealen Werkzeug in einer breiten Palette von technologischen Domänen:
- Entwicklung und Prüfung von Elektronik: Validierung von Schaltungsdesigns, Messung von Taktfrequenzen, Analyse von Bus-Protokollen (z.B. SPI, I2C) und Untersuchung von transienten Effekten.
- Automobiltechnik: Diagnose von Motormanagementsystemen, Analyse von Sensoren und Aktoren, Prüfung von Bussystemen (CAN, LIN) und Reparatur elektronischer Komponenten im Fahrzeug.
- Industrielle Automatisierung: Überwachung und Fehlersuche in Steuerungsanlagen, Analyse von Feldbussignalen, Messung von Regelkreisantworten und Verifizierung von Sensorik.
- Telekommunikation: Charakterisierung von Modulationssignalen, Messung von Übertragungsraten, Analyse von Störsignalen und Entwicklung von HF-Komponenten.
- Forschung und Lehre: Ermöglicht Studierenden und Forschern die praktische Auseinandersetzung mit komplexen elektrischen Phänomenen und die Vertiefung des Verständnisses für Signalverhalten.
- Audio- und Videotechnik: Analyse von Audiosignalen auf Verzerrungen, Messung von Frequenzgängen und Prüfung von Videosignalen in professionellen Umgebungen.
Kerntechnologie und Signalintegrität
Das Herzstück des PEAKTECH 1337 ist die fortschrittliche Digitalisierungstechnologie, die eine hohe Wiedergabetreue der erfassten Signale gewährleistet. Die Abtastrate von bis zu 1 GSa/s pro Kanal (bei Einzelkanaleinsatz) ermöglicht die präzise Erfassung schneller Signaländerungen, was für die Analyse von hochfrequenten Phänomenen unerlässlich ist. Die Tiefenspeicherfunktion erlaubt das Speichern langer Signalabschnitte, um auch seltene oder kurzzeitige Ereignisse nachvollziehen zu können. Dies ist ein entscheidender Vorteil gegenüber Oszilloskopen mit geringerem Speicher, bei denen solche Ereignisse verloren gehen könnten.
Benutzerfreundlichkeit und erweiterte Funktionen
Trotz seiner hohen Leistungsfähigkeit ist das PEAKTECH 1337 intuitiv bedienbar. Eine klare Menüführung und gut erreichbare Bedienelemente sorgen für effizientes Arbeiten. Die automatischen Messfunktionen und die Triggeroptionen erleichtern die schnelle Identifizierung von Signalmerkmalen wie Amplitude, Frequenz, Periode und Anstiegszeit. Spezielle Trigger-Modi, wie Flanken-, Pulsbreiten- und Video-Trigger, ermöglichen das präzise Einfrieren von Signalereignissen, selbst in komplexen Messumgebungen. Die integrierte Speicherkapazität erlaubt zudem das Sichern von Messdaten und Einstellungen für spätere Analysen oder Vergleiche.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bandbreite | 100 MHz (beidseitig) |
| Anzahl Kanäle | 2 |
| Abtastrate (real-time) | Bis zu 1 GSa/s (pro Kanal) |
| Speichertiefe | Große Datenspeicherkapazität zur Erfassung detaillierter Signalverläufe |
| Vertikale Auflösung | 8 Bit (für präzise Amplitudenmessungen) |
| Eingangskopplung | AC, DC, GND (für flexible Signalmessungen) |
| Trigger-Optionen | Edge, Pulse Width, Video, Slope, Alternate (für präzise Erfassung von Ereignissen) |
| Automatische Messungen | Uss, Umax, Umin, Utop, Ubott, Uavg, Vamp, Ueff, Periode, Frequenz, Anstieg, Abfall, +Puls, -Puls, +Duty, -Duty, Phase (für schnelle Signalcharakterisierung) |
| Display | Großes, gut lesbares Farbdisplay (typischerweise TFT-LCD) für klare Signalvisualisierung |
| Schnittstellen | USB-Gerät (für Datentransfer und Fernsteuerung), oft auch USB-Host für externe Speichermedien |
| Stromversorgung | Netzbetrieb oder Akku für flexible Einsatzmöglichkeiten (abhängig von Modellvariante) |
| Gehäusematerial | Robustes Kunststoffgehäuse für Langlebigkeit im Feldeinsatz |
| Abmessungen | Kompaktes und ergonomisches Design für Tischaufstellung oder mobile Nutzung |
Wartung und Kalibrierung
Für eine durchgängig hohe Messgenauigkeit empfiehlt sich eine regelmäßige Kalibrierung des PEAKTECH 1337 Oszilloskops. Dies kann durch zertifizierte Servicepartner erfolgen und stellt sicher, dass die Spezifikationen des Geräts eingehalten werden. Die Reinigung des Gehäuses und des Displays sollte mit einem weichen, leicht feuchten Tuch erfolgen, um Kratzer und Beschädigungen zu vermeiden. Vermeiden Sie aggressive Reinigungsmittel.
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile der digitalen Speicherung im Vergleich zu analogen Oszilloskopen?
Digitale Speicheroszilloskope wie das PEAKTECH 1337 wandeln das analoge Signal in digitale Daten um. Dies ermöglicht die Speicherung von Signalverläufen, die nachträgliche Analyse von aufgezeichneten Ereignissen, die Durchführung automatischer Messungen, die Anzeige von Graphen und die Übertragung von Daten an einen Computer. Analoge Oszilloskope zeigen nur den momentanen Signalzustand, der beim Abschalten des Signals verloren geht.
Ist das PEAKTECH 1337 für professionelle Anwendungen im HF-Bereich geeignet?
Mit einer Bandbreite von 100 MHz und einer hohen Abtastrate ist das PEAKTECH 1337 sehr gut für viele professionelle Anwendungen im HF-Bereich geeignet, insbesondere für die Diagnose und Charakterisierung von Signalen bis zu dieser Frequenz. Für extrem hohe Frequenzen (mehrere GHz) sind spezialisiertere Oszilloskope erforderlich.
Wie unterscheidet sich die Abtastrate von der Bandbreite?
Die Bandbreite gibt die maximale Frequenz an, die das Oszilloskop mit geringer Dämpfung und Verzerrung darstellen kann. Die Abtastrate (Samples pro Sekunde) bestimmt, wie oft das analoge Signal pro Sekunde digitalisiert wird. Laut dem Nyquist-Shannon-Abtasttheorem sollte die Abtastrate mindestens doppelt so hoch sein wie die höchste darzustellende Frequenz. Bei 100 MHz Bandbreite ist eine Abtastrate von mindestens 200 MSa/s theoretisch notwendig, wobei höhere Raten wie 1 GSa/s eine genauere Darstellung und das Erfassen von Signaldetails ermöglichen.
Welche Arten von Triggern unterstützt das PEAKTECH 1337 und wozu dienen sie?
Das PEAKTECH 1337 bietet fortschrittliche Triggeroptionen wie Flanken-, Pulsbreiten-, Video-, Slope- und Alternate-Trigger. Diese ermöglichen das präzise Auslösen der Signalaufzeichnung bei spezifischen Ereignissen (z.B. das Erreichen eines bestimmten Spannungspegels, das Auftreten eines Pulses einer bestimmten Breite oder die Erkennung von Zeilen eines Videosignals). Dies ist entscheidend, um wiederkehrende oder kurzzeitige Signale stabil anzuzeigen und zu analysieren.
Kann ich mit dem PEAKTECH 1337 Daten am Computer analysieren?
Ja, das PEAKTECH 1337 verfügt in der Regel über eine USB-Schnittstelle, die es ermöglicht, aufgezeichnete Messdaten und Bildschirmbilder auf einen Computer zu übertragen. Dies erleichtert die detaillierte Analyse, Dokumentation und Berichterstellung.
Wie einfach ist die Bedienung für einen Neuling im Bereich Oszilloskope?
Das PEAKTECH 1337 ist für seine intuitive Bedienung bekannt. Mit einer klaren Menüstruktur und gut beschrifteten Tasten können auch Anwender mit weniger Erfahrung schnell die grundlegenden Funktionen erlernen und erste Messungen durchführen. Die automatischen Messfunktionen unterstützen dabei zusätzlich.
Welche Art von Wellenformen kann ich mit diesem Oszilloskop analysieren?
Mit einer Bandbreite von 100 MHz können Sie eine breite Palette von Wellenformen analysieren, darunter Sinus-, Rechteck-, Dreieck-, Sägezahn- und Impulswellenformen. Das Oszilloskop ist ideal zur Untersuchung von digitalen Signalen, analogen Schaltungssignalen, Netzsignalen, Audiosignalen und vielen anderen Arten von elektrischen Verläufen.
