Präzise Signalmessung für anspruchsvolle Anwendungen: Das PEAKTECH 1295 Digital-Speicher-Oszilloskop

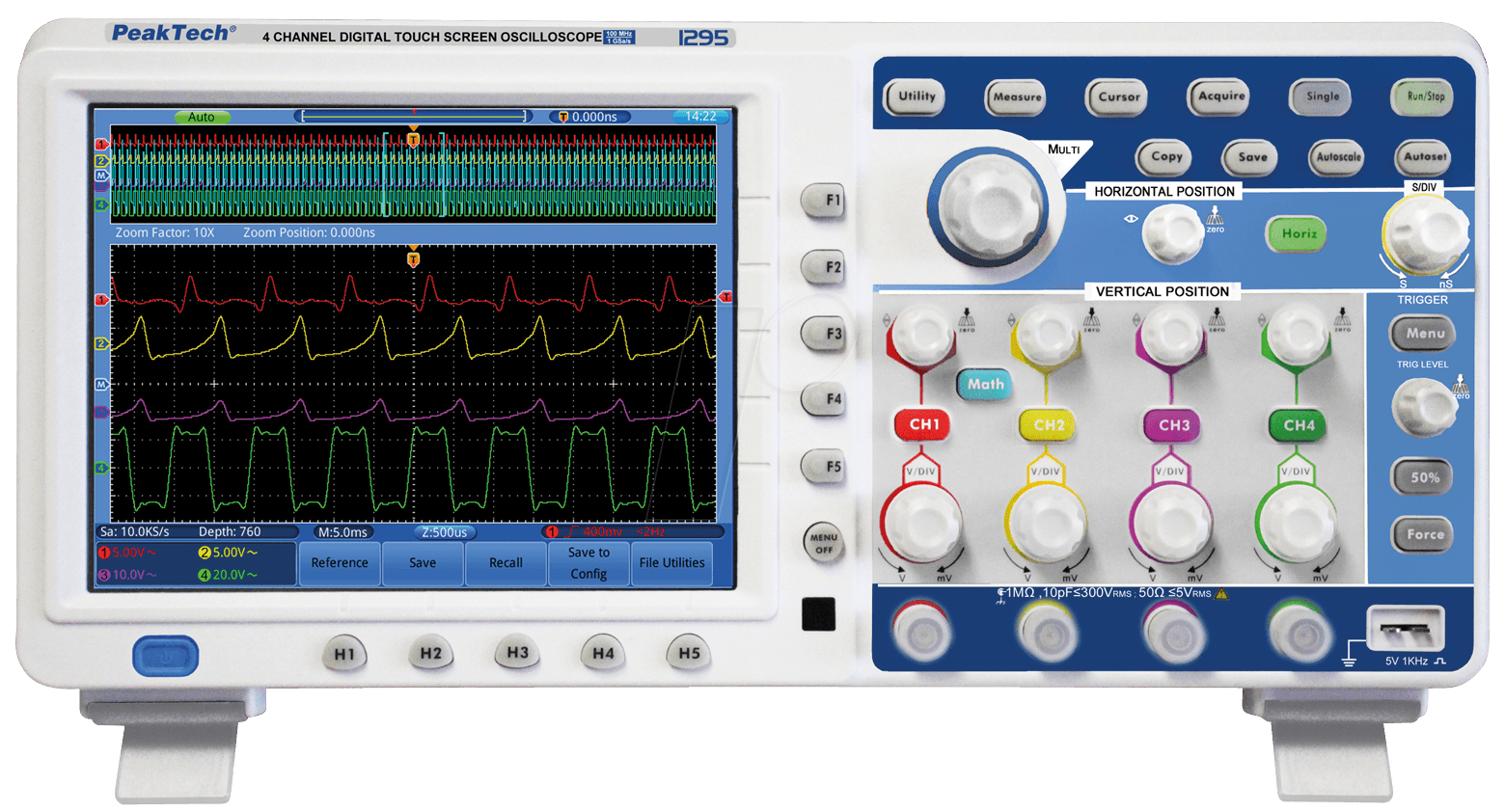

Das PEAKTECH 1295 Digital-Speicher-Oszilloskop mit einer Bandbreite von 100 MHz und vier unabhängigen Kanälen adressiert präzise die Notwendigkeit einer detaillierten und zuverlässigen Analyse elektrischer Signale in professionellen Umgebungen. Ingenieure, Techniker und Forscher in den Bereichen Elektronikentwicklung, Fehlerdiagnose und wissenschaftliche Forschung finden hier ein leistungsstarkes Werkzeug, das komplexe Signalverläufe übersichtlich darstellt und fundierte Entscheidungsgrundlagen liefert, wo herkömmliche Messgeräte an ihre Grenzen stoßen.
Leistungsstarke Technologie für maximale Einblicke
Das Herzstück des PEAKTECH 1295 bildet seine fortschrittliche digitale Signalverarbeitung, die eine präzise Erfassung und Analyse von transienten und wiederkehrenden Signalen ermöglicht. Mit einer vertikalen Auflösung, die feine Signalunterschiede sichtbar macht, und einer hohen Abtastrate, die auch schnelle Signaländerungen detailgetreu abbildet, übertrifft dieses Oszilloskop die Möglichkeiten analoger Geräte und generischer digitaler Speicheroszilloskope.
Die überlegene Wahl für professionelle Signalanalysen
Im Gegensatz zu einfacheren Oszilloskopen, die oft nur begrenzte Kanäle und eine geringere Bandbreite bieten, zeichnet sich das PEAKTECH 1295 durch seine Vier-Kanal-Fähigkeit aus. Dies ermöglicht den gleichzeitigen Vergleich und die Analyse mehrerer Signalpfade, was für die Fehlersuche in komplexen Schaltungen unerlässlich ist. Die großzügige Bandbreite von 100 MHz stellt sicher, dass auch anspruchsvolle Signale mit hohen Frequenzen akkurat erfasst und dargestellt werden können, ohne dass wichtige Details verloren gehen. Die digitale Speicherfunktion erlaubt zudem das Einfrieren und detaillierte Untersuchen von einmaligen oder seltenen Ereignissen, was bei der Analyse transienter Fehler von unschätzbarem Wert ist.
Hervorragende Merkmale für maximale Flexibilität und Effizienz
- Vier unabhängige Kanäle: Ermöglicht die simultane Beobachtung und Analyse mehrerer Signale, ideal für den Vergleich von Referenzsignalen mit Messsignalen oder die Untersuchung von komplexen Schaltungsinteraktionen.
- 100 MHz Bandbreite: Garantiert die präzise Erfassung und Darstellung von Signalen bis zu 100 MHz, was eine breite Palette von elektronischen Anwendungen abdeckt, von Audiofrequenzen bis hin zu schnellen digitalen Takten.
- Hohe Abtastrate: Die hohe Echtzeit-Abtastrate sorgt für eine detailgetreue Abbildung selbst schnellster Signalflanken und Transientensignale, wodurch ein Verlust von wichtigen Informationen vermieden wird.
- Umfangreiche Trigger-Optionen: Bietet vielfältige Trigger-Modi (Edge, Pulse, Video etc.) zur stabilen Erfassung spezifischer Signalereignisse, was die Fehlersuche und Analyse erleichtert.
- Automatische Messfunktionen: Integrierte automatische Messungen für gängige Signalparameter wie Amplitude, Frequenz, Periodendauer und Anstiegs-/Abfallzeit sparen wertvolle Zeit und minimieren die Gefahr von Ablesefehlern.
- Intuitive Benutzeroberfläche: Ein klares und logisch aufgebautes Menüsystem sowie gut platzierte Bedienelemente ermöglichen eine schnelle Einarbeitung und effiziente Nutzung, auch für Anwender, die nicht täglich mit Oszilloskopen arbeiten.
- Speicherfunktion: Die Möglichkeit, Einstellungen und Messergebnisse zu speichern, erleichtert wiederholende Messungen und die Dokumentation von Analyseergebnissen.
- USB-Konnektivität: Ermöglicht die einfache Übertragung von Messdaten auf einen PC zur weiteren Analyse, Dokumentation oder Präsentation.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation PEAKTECH 1295 |
|---|---|
| Kanäle | 4 |
| Bandbreite | 100 MHz |
| Abtastrate (pro Kanal, maximal) | Bis zu 1 GSa/s (real time) |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe (pro Kanal) | Bis zu 40k Punkte |
| Zeitbasis-Bereich | 5 ns/Div bis 100 s/Div |
| Trigger-Modi | Edge, Pulse, Video, Slope, Alternative |
| Kopplung | DC, AC, GND |
| Display | 7 Zoll Farb-TFT-LCD mit 800 x 480 Auflösung |
| Schnittstellen | USB (Gerät & Host) |
| Stromversorgung | AC 100-240V, 50/60Hz |
| Abmessungen (B x H x T) | ca. 330 x 155 x 100 mm |
| Gewicht | ca. 2,5 kg |
| Zubehör (typisch) | Netzkabel, 4x Tastköpfe, USB-Kabel, Bedienungsanleitung |
Anwendungsbereiche für das PEAKTECH 1295
Die vielseitigen Einsatzmöglichkeiten des PEAKTECH 1295 Digital-Speicher-Oszilloskops erstrecken sich über diverse professionelle Domänen. In der Entwicklung elektronischer Schaltungen ermöglicht es die präzise Analyse von Schwingungskreisen, digitalen Taktsignalen und analogen Verstärkerstufen. Bei der Fehlerdiagnose in industriellen Anlagen, Automobiltechnik oder Telekommunikationssystemen hilft es, fehlerhafte Signale zu identifizieren, sei es durch unerwartete Spitzen, Verzerrungen oder Timing-Probleme. Auch in der wissenschaftlichen Forschung und im Bildungswesen dient es als unverzichtbares Werkzeug zur Untersuchung physikalischer Phänomene, die mit elektrischen Signalen korrelieren, oder zur Vermittlung komplexer Elektrotechnik-Konzepte.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1295 – Digital-Speicher-Oszilloskop, 100 MHz, 4 Kanäle
Ist das PEAKTECH 1295 für den Einsatz in der Automotive-Diagnose geeignet?
Ja, das PEAKTECH 1295 ist aufgrund seiner vier Kanäle und der 100 MHz Bandbreite hervorragend für die Automotive-Diagnose geeignet. Es ermöglicht die gleichzeitige Analyse von Signalen wie z.B. Kurbelwellensensor, Nockenwellensensor, Einspritzdüsen und Zündsystemen, was eine umfassende Fehlererkennung ermöglicht.
Wie unterscheidet sich das PEAKTECH 1295 von einem analogen Oszilloskop?
Das PEAKTECH 1295 ist ein digitales Speicheroszilloskop. Im Gegensatz zu analogen Geräten erfasst und speichert es Signale digital, was eine präzisere Darstellung, vielfältige Analysefunktionen, die Möglichkeit zum Einfrieren von Signalen und die einfache Übertragung von Daten ermöglicht. Analoge Oszilloskope zeigen Signale in Echtzeit, können aber keine Transientensignale speichern oder nachträglich detailliert analysieren.
Kann ich mit dem PEAKTECH 1295 auch komplexe Trigger-Events erfassen?
Ja, das PEAKTECH 1295 bietet eine Reihe von fortgeschrittenen Trigger-Optionen, darunter Edge, Pulse, Video, Slope und Alternative Trigger. Diese ermöglichen die stabile Erfassung auch von komplexen oder selten auftretenden Signalereignissen.
Ist die Bedienung des PEAKTECH 1295 für Einsteiger kompliziert?
Obwohl es ein professionelles Instrument ist, wurde das PEAKTECH 1295 mit einer intuitiven Benutzeroberfläche und einem übersichtlichen Menüdesign entwickelt. Die automatischen Messfunktionen und die klare Darstellung auf dem Farb-TFT-Display erleichtern die Einarbeitung und den täglichen Gebrauch auch für Anwender, die neu im Umgang mit Oszilloskopen sind.
Welche Software wird für die Datenübertragung benötigt?
Für die Datenübertragung und weiterführende Analyse auf einem PC wird in der Regel die mitgelieferte Software von PeakTech oder kompatible Messsoftware-Tools verwendet. Die USB-Konnektivität ermöglicht eine einfache und direkte Verbindung.
Was bedeutet die Speichertiefe von 40k Punkten?
Die Speichertiefe von 40k Punkten gibt an, wie viele Messpunkte das Oszilloskop pro Kanal speichern kann, wenn ein Signal erfasst wird. Eine höhere Speichertiefe ermöglicht eine detailliertere und längere Aufzeichnung von Signalen, insbesondere bei niedrigeren Zeitbasis-Einstellungen.
Bietet das PEAKTECH 1295 eine Funktion zur automatischen Signalmessung?
Ja, das PEAKTECH 1295 verfügt über automatische Messfunktionen für gängige Signalparameter wie Amplitude, Frequenz, Periodendauer, Anstiegszeit, Abfallzeit und mehr. Dies beschleunigt die Analyse erheblich und reduziert das Risiko von manuellen Messfehlern.
