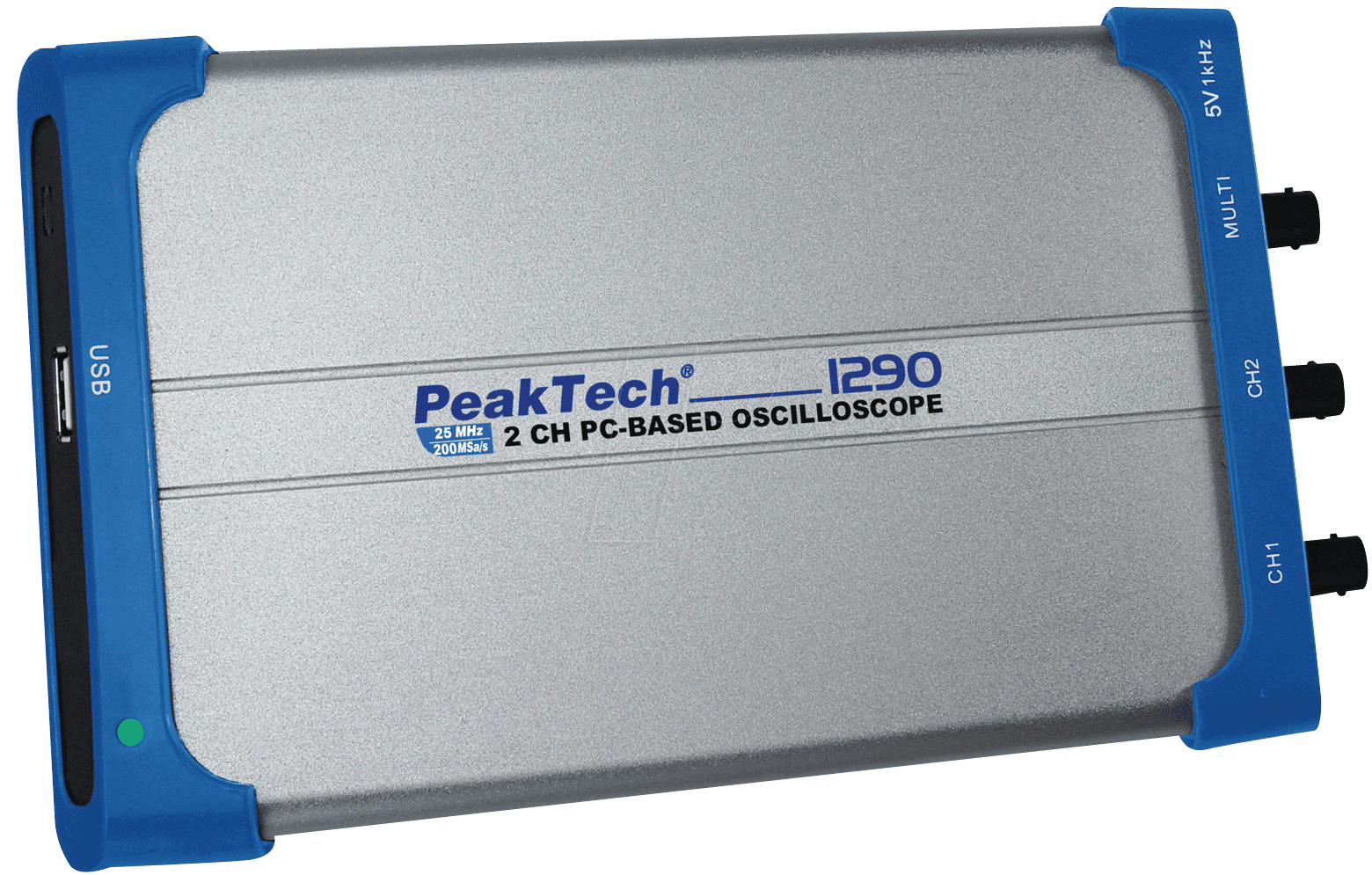

PEAKTECH 1290 – USB-Oszilloskop: Präzision und Flexibilität für anspruchsvolle Anwendungen
Das PEAKTECH 1290 USB-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und ambitionierte Hobbyelektroniker, die eine präzise und vielseitige Plattform zur Analyse elektronischer Signale suchen. Es schließt die Lücke zwischen portablen Messgeräten und leistungsstarken Labor-Oszilloskopen und ermöglicht eine detaillierte Untersuchung von Wellenformen mit einer Bandbreite von 25 MHz über zwei unabhängige Kanäle.
Leistungsstarke Analyse für Profis und Enthusiasten
Das PEAKTECH 1290 revolutioniert die Signalmessung durch seine intuitive Bedienung und die nahtlose Integration in moderne Arbeitsabläufe. Im Gegensatz zu herkömmlichen Oszilloskopen, die oft klobige Laborgeräte erfordern, bietet dieses USB-Oszilloskop die Flexibilität, direkt an Ihren PC oder Laptop angeschlossen zu werden. Dies ermöglicht nicht nur eine platzsparende Lösung, sondern auch die Nutzung der enormen Rechenleistung Ihres Computers für erweiterte Analysefunktionen, Datenarchivierung und Berichterstellung. Die zwei Kanäle erlauben simultane Messungen, was für den Vergleich von Signalen, die Analyse von Schaltkreisen mit mehreren Eingangs- und Ausgangssignalen oder die Untersuchung von Trigger-Bedingungen unerlässlich ist.
Hauptmerkmale und Vorteile
- Hohe Bandbreite für detaillierte Signalvisualisierung: Mit 25 MHz Bandbreite erfasst das PEAKTECH 1290 auch schnelle Signaländerungen akkurat, was für die Fehlersuche in komplexen Schaltungen entscheidend ist.
- Zwei unabhängige Kanäle: Ermöglicht den gleichzeitigen Vergleich und die Analyse von zwei Signalen, was die Effizienz bei der Fehlersuche und beim Schaltungsdesign erheblich steigert.
- USB-Konnektivität für maximale Flexibilität: Nahtlose Integration in Ihren PC oder Laptop, wodurch Sie von leistungsstarker Software für Analyse, Speicherung und Dokumentation profitieren. Reduziert den Platzbedarf im Labor erheblich.
- Intuitive Bedienung durch PC-Software: Die mitgelieferte Software bietet eine grafisch ansprechende Oberfläche, die der Bedienung von herkömmlichen Labor-Oszilloskopen ähnelt, aber zusätzliche Funktionen wie Auto-Setup, Spektrumanalysator und erweiterte Trigger-Modi bietet.
- Kompaktes und robustes Design: Ideal für mobile Einsätze und beengte Arbeitsplätze. Die solide Verarbeitung gewährleistet Langlebigkeit und Zuverlässigkeit auch im anspruchsvollen Außeneinsatz.
- Vielseitige Trigger-Optionen: Bietet verschiedene Trigger-Modi wie Flankentrigger, Pulsbreitentrigger und Videotrigger, um spezifische Signalereignisse präzise zu erfassen.
- Automatische Messfunktionen: Spart Zeit bei der Analyse durch automatische Messung von Parametern wie Spitzenwerte, Frequenz, Periode, Tastverhältnis und Effektivwert (RMS).
Technische Spezifikationen und Aufbau
| Kategorie | Spezifikation/Beschreibung |
|---|---|
| Hersteller | PEAKTECH |
| Modell | 1290 |
| Gerätetyp | USB-Oszilloskop |
| Kanäle | 2 |
| Bandbreite | 25 MHz |
| Abtastrate (Maximal pro Kanal) | Bis zu 100 MSa/s (in Abhängigkeit von der USB-Schnittstelle und der genutzten Software) |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeit pro Kanal | 5 mV/Div bis 20 V/Div |
| Messbereiche | DC, AC, GND (automatische Bereichswahl und manuelle Einstellung) |
| Eingangsimpedanz | 1 MΩ ± 2%, parallel mit 15 pF ± 5 pF |
| Kopplung | DC, AC, GND |
| Trigger-Modi | Edge, Pulse, Video, Slope, Alternate (abhängig von der Software) |
| Automessungen | Vpp, Vmax, Vmin, Vavg, Vrms, Frequenz, Periode, Pulsbreite, Tastverhältnis (abhängig von der Software) |
| Speicherkapazität | Bis zu 10.000 Punkte pro Kanal (abhängig von der Software und Systemkonfiguration des Host-PCs) |
| Anschluss | USB 2.0 (oder höher) |
| Stromversorgung | Über USB-Bus |
| Abmessungen (B x H x T) | Ca. 180 x 100 x 30 mm (typische Abmessungen für kompakte USB-Oszilloskope, genaue Maße können variieren) |
| Gewicht | Ca. 250 g (typisches Gewicht für ein kompaktes USB-Oszilloskop) |
| Material Gehäuse | Robustes ABS-Kunststoffgehäuse für Langlebigkeit und Haptik |
| Betriebssystem-Kompatibilität | Windows (gängige Versionen wie Windows 7, 8, 10, 11), ggf. macOS/Linux über Drittanbieter-Treiber oder Software. Genaue Angaben laut Herstellerhandbuch. |
| Einsatzgebiete | Entwicklung, Wartung, Fehlersuche in Elektroniklaboren, Ausbildung, Hobbyprojekte, Feldservice. |
| Lieferumfang | PEAKTECH 1290 USB-Oszilloskop, 2x BNC-Kabel, 1x USB-Kabel, CD mit Software und Treiber, Bedienungsanleitung. |
Anwendungsgebiete und Nutzen
Das PEAKTECH 1290 USB-Oszilloskop ist ein universelles Werkzeug für eine breite Palette von Anwendungen. In der Elektronikentwicklung ermöglicht es die detaillierte Analyse von Schaltungssignalen, die Überprüfung von Schnittstellenprotokollen wie I2C oder SPI und die Verifizierung der korrekten Funktion von digitalen und analogen Schaltungen. Ingenieure in der Automatisierungstechnik können damit Steuersignale von Sensoren und Aktoren untersuchen und Störungen im Bussystem identifizieren. Für Service- und Wartungstechniker ist das kompakte Design und die einfache Handhabung ideal, um Fehler schnell und effizient vor Ort zu lokalisieren, sei es bei Kommunikationsgeräten, Industriesteuerungen oder Multimedia-Equipment.
Für Ausbildungseinrichtungen und technische Schulen stellt das PEAKTECH 1290 eine kostengünstige und dennoch leistungsfähige Lösung dar, um Studenten praxisnah an die Welt der Oszilloskop-Technik heranzuführen. Die Möglichkeit, Signale direkt auf dem Bildschirm des PCs darzustellen und zu speichern, fördert das Verständnis für Signalformen und Messmethoden. Auch ambitionierte Hobbyelektroniker profitieren von der professionellen Messgenauigkeit und den erweiterten Analysefunktionen, die ihnen helfen, ihre komplexen Projekte erfolgreich umzusetzen.
Die durch USB bereitgestellte Energieversorgung eliminiert die Notwendigkeit für zusätzliche Netzteile, was das Gerät besonders mobil und flexibel macht. Die Software ermöglicht die Aufzeichnung von Messreihen, das Exportieren von Wellenformen in verschiedene Dateiformate (z.B. CSV, PNG) für die Dokumentation und die Weiterverarbeitung, und bietet oft erweiterte Funktionen wie FFT-Analyse (Fast Fourier Transformation) zur Untersuchung von Frequenzspektren. Dies geht weit über die Möglichkeiten herkömmlicher, eigenständiger Oszilloskope hinaus und bietet einen signifikanten Mehrwert für die Signalintegrität und die Analyse komplexer Systeme.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1290 – USB-Oszilloskop, 25 MHz, 2 Kanäle
Was ist die Hauptfunktion eines USB-Oszilloskops wie dem PEAKTECH 1290?
Ein USB-Oszilloskop wie das PEAKTECH 1290 dient zur Visualisierung und Analyse von elektrischen Signalen. Es wandelt analoge Spannungsverläufe in digitale Daten um, die dann auf einem angeschlossenen Computerbildschirm dargestellt und von spezialisierter Software weiterverarbeitet werden können. Dies ermöglicht die Untersuchung von Frequenz, Amplitude, Form und timing von Signalen.
Ist das PEAKTECH 1290 für Anfänger geeignet?
Ja, das PEAKTECH 1290 ist aufgrund seiner intuitiven PC-Software und der automatischen Messfunktionen auch für Anfänger und Hobbyelektroniker gut geeignet. Die klare grafische Benutzeroberfläche und die Möglichkeit, direkt auf einem vertrauten Computerbildschirm zu arbeiten, erleichtern den Einstieg in die Oszilloskop-Technik.
Welche Art von Signalen kann das PEAKTECH 1290 messen?
Das PEAKTECH 1290 kann sowohl analoge als auch digitale Signale analysieren. Es ist ideal für die Untersuchung von Wechselspannungen, Gleichspannungen, Pulsformen, Rechtecksignalen und anderen elektrischen Wellenformen in einem Frequenzbereich bis zu 25 MHz.
Benötige ich zusätzliche Stromversorgung für das PEAKTECH 1290?
Nein, das PEAKTECH 1290 wird direkt über den USB-Anschluss des Computers mit Strom versorgt. Dies eliminiert die Notwendigkeit für ein separates Netzteil und macht das Gerät besonders portabel und flexibel einsetzbar.
Welche Vorteile bietet die USB-Konnektivität im Vergleich zu einem traditionellen Oszilloskop?
Die USB-Konnektivität ermöglicht die Nutzung der Rechenleistung und Anzeige des Computers, was Funktionen wie erweiterte Datenarchivierung, einfachere Berichterstellung, Integration von FFT-Analyse und die Nutzung komplexerer Software-Tools erlaubt. Zudem ist es platzsparender und erfordert keine separate Stromquelle.
Welche Software wird mit dem PEAKTECH 1290 geliefert und was kann sie?
Mit dem PEAKTECH 1290 wird eine dedizierte PC-Software geliefert, die Funktionen wie Echtzeit-Signalanzeige, Auto-Setup, automatische Messungen von Signalparametern (wie Frequenz, Amplitude, RMS), Trigger-Einstellungen, Speicherung von Messungen und Export von Daten in verschiedene Formate bietet. Die genauen Funktionen können je nach Software-Version variieren.
Kann das PEAKTECH 1290 auch für die Fehlersuche in Netzwerkgeräten verwendet werden?
Ja, das PEAKTECH 1290 kann zur Analyse von Signalen in Netzwerkgeräten verwendet werden, beispielsweise zur Untersuchung von Takt- und Datensignalen, zur Überprüfung von Bus-Kommunikationen (sofern diese innerhalb der Bandbreite liegen) oder zur Analyse von Stromversorgungsrauschen. Die 25 MHz Bandbreite ist für viele grundlegende Netzwerk-Signalanalysen ausreichend.
