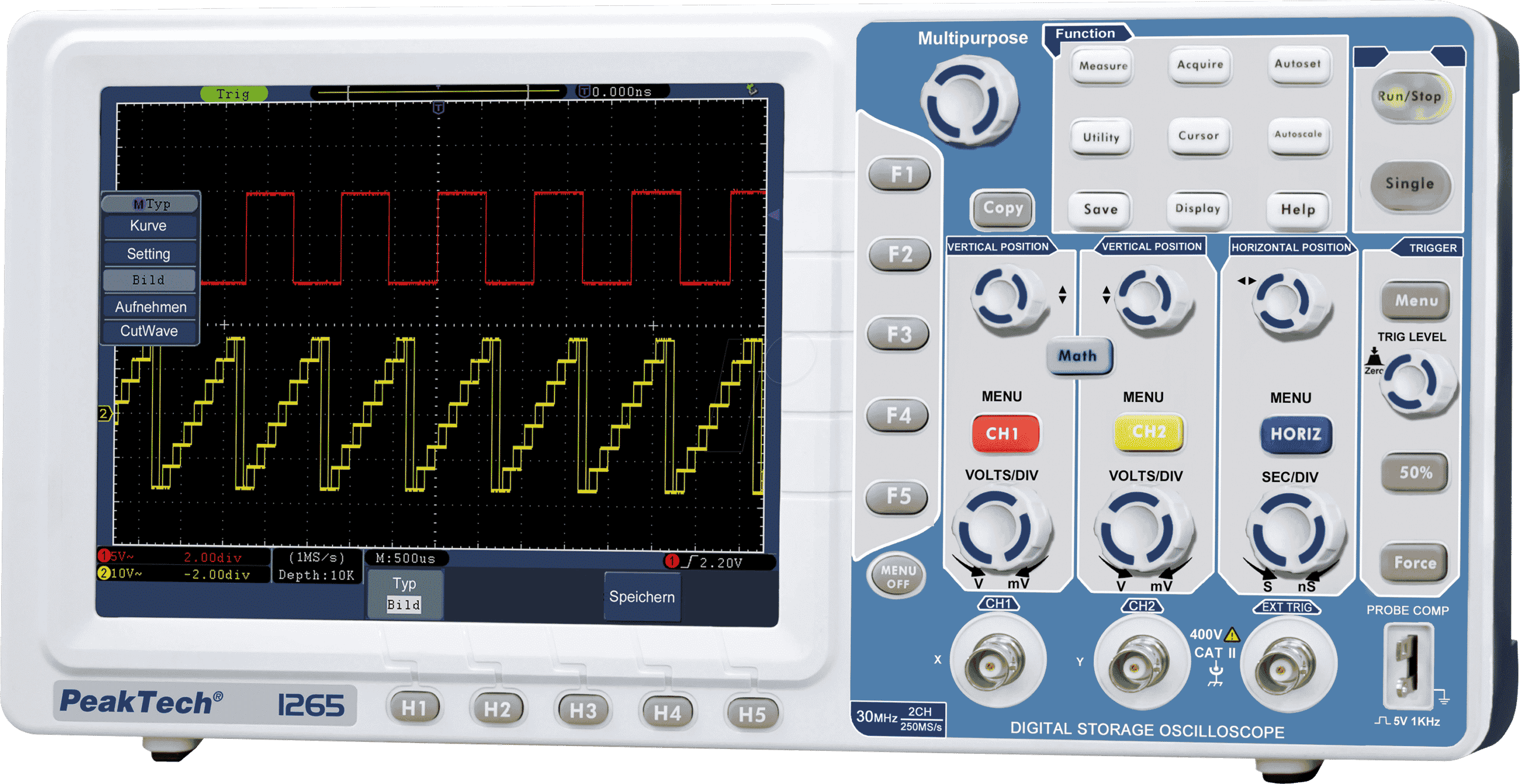

Präzise Signalmessung für anspruchsvolle Anwendungen: Das PEAKTECH 1265 Digital-Speicher-Oszilloskop
Das PEAKTECH 1265 Digital-Speicher-Oszilloskop mit 30 MHz Bandbreite und zwei Kanälen wurde entwickelt, um Ingenieuren, Technikern und anspruchsvollen Hobbyisten eine zuverlässige und detailreiche Analyse elektrischer Signale zu ermöglichen. Es löst das Problem der unzureichenden Darstellungsqualität und der eingeschränkten Analysemöglichkeiten, die bei einfacheren Oszilloskopen auftreten, und ist somit die ideale Lösung für die Fehlersuche, Entwicklung und Verifikation komplexer elektronischer Schaltungen im Labor, in der Ausbildung oder im Feld.
Herausragende Leistung und Präzision
Das PEAKTECH 1265 setzt neue Maßstäbe in seiner Klasse durch eine Kombination aus hoher Bandbreite, schnellem Abtastraten und fortschrittlichen Speichermöglichkeiten. Im Gegensatz zu analogen Oszilloskopen, die Signale in Echtzeit darstellen, erfasst das digitale Speicher-Oszilloskop Signale digital und speichert diese. Dies ermöglicht eine detaillierte Analyse, wiederholte Betrachtung und sogar den Vergleich vergangener Messungen. Die zwei unabhängigen Kanäle erlauben die gleichzeitige Beobachtung und den Vergleich zweier unterschiedlicher Signale, was für das Verständnis von Signalinteraktionen und Zeitverschiebungen unerlässlich ist.
Umfassende Vorteile des PEAKTECH 1265
- Hohe Bandbreite von 30 MHz: Ermöglicht die präzise Erfassung und Analyse von Signalen bis zu dieser Frequenz, was für eine breite Palette von Elektronikanwendungen ausreicht.
- Zwei unabhängige Kanäle: Bieten die Flexibilität, zwei verschiedene Signale gleichzeitig zu messen, zu vergleichen und zu analysieren. Ideal für die Untersuchung von Steuer- und Messsignalen oder Differenzmessungen.
- Digitales Speicherdesign: Erfasst und speichert Messwerte digital, was eine exakte Wiedergabe von Signalen ermöglicht und Nachuntersuchungen erlaubt, auch wenn das ursprüngliche Signal bereits verschwunden ist.
- Hohe Abtastrate: Eine schnelle Abtastrate gewährleistet, dass auch schnelle Signaländerungen detailgetreu erfasst werden, was für die Analyse von Transienten und Hochfrequenzsignalen entscheidend ist.
- Intuitive Bedienung: Eine klare Anordnung der Bedienelemente und ein gut lesbares Display erleichtern die schnelle Einarbeitung und effiziente Bedienung, auch für weniger erfahrene Anwender.
- Vielseitige Trigger-Funktionen: Robuste Trigger-Optionen, einschließlich Flanken-, Pulsbreiten- und Video-Triggerung, ermöglichen das präzise Einfrieren von Signalereignissen.
- Automatische Messfunktionen: Integrierte automatische Messungen von Spannung, Zeit, Frequenz und mehr sparen Zeit und erhöhen die Effizienz bei der Analyse.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor, im Außendienst oder in Ausbildungsumgebungen.
Detaillierte Spezifikationen und technische Merkmale
Das PEAKTECH 1265 ist konzipiert für Leistung und Zuverlässigkeit. Die technische Implementierung basiert auf moderner Digitaltechnik, die eine präzise Signalwandlung und -verarbeitung gewährleistet. Der Aufbau des Geräts berücksichtigt die Anforderungen an eine klare Signalintegrität und eine stabile Stromversorgung, was für genaue Messergebnisse unerlässlich ist. Die Auswahl der Komponenten zielt auf Langlebigkeit und reproduzierbare Leistung über einen langen Zeitraum ab.
| Merkmal | Beschreibung |
|---|---|
| Bandbreite | 30 MHz |
| Kanäle | 2 |
| Abtastrate (Maximal) | Qualitativ hohe Abtastrate für detailgetreue Signalerfassung, spezifiziert für diese Bandbreite. |
| Vertikalauflösung | Standardisierte Auflösung für präzise Spannungsdarstellung im Bereich von mV bis V. |
| Trigger-Modi | Umfassend: Flanke, Pulsbreite, Video, Extern (typisch). Ermöglicht das stabile Erfassen verschiedenster Signalformen. |
| Kopplung | AC, DC, GND. Für die Anpassung an unterschiedliche Signalarten und DC-Offsets. |
| Display | Hochauflösendes, gut lesbares LCD-Display für klare Signalformen und Messwerte. Hintergrundbeleuchtet für den Einsatz unter verschiedenen Lichtbedingungen. |
| Schnittstellen | USB-Schnittstelle zur Datenübertragung und zur Steuerung des Geräts von einem PC aus. |
| Stromversorgung | Weitbereichs-Netzteil für flexible Einsatzmöglichkeiten (typisch 100-240V AC). |
| Gehäusematerial | Robustes ABS-Kunststoffgehäuse, entwickelt für Langlebigkeit und Schutz der internen Elektronik. |
| Bedienoberfläche | Intuitiv gestaltete Frontplatte mit gummierten Tasten und Drehreglern für präzise Einstellungen. |
Umfassende Einsatzmöglichkeiten im professionellen Umfeld
Das PEAKTECH 1265 ist ein unverzichtbares Werkzeug in diversen technischen Disziplinen. Seine Fähigkeit, Signale präzise zu visualisieren und zu analysieren, macht es zur ersten Wahl für:
- Entwicklungsingenieure: Zur Verifikation von Schaltungsdesigns, Analyse von Kommunikationsprotokollen und Debugging von Prototypen.
- Service-Techniker: Zur schnellen Diagnose und Fehlerbehebung in komplexen elektronischen Systemen, von Haushaltsgeräten bis hin zu industriellen Steuerungen.
- Ausbildungseinrichtungen: Zur Vermittlung theoretischer Konzepte der Elektrotechnik und zur praktischen Durchführung von Experimenten im Physik- und Technikunterricht.
- Audio- und Videotechnik: Zur Analyse von Audiosignalen, zur Überprüfung von Video-Timings und zur Feinabstimmung von Geräten.
- Automobilindustrie: Zur Diagnose von Bordelektronik, Sensorik und Kommunikationsbussen.
Die zweikanalige Ausführung ermöglicht zudem die Betrachtung von differentiellen Signalen oder die Korrelation von Eingang und Ausgang eines Systems, was die Analyse von Verzögerungen, Phasenverschiebungen und anderen Zeitbeziehungen erheblich vereinfacht.
Erweiterte Analysefunktionen für tiefere Einblicke
Über die reine Anzeige von Signalformen hinaus bietet das PEAKTECH 1265 fortschrittliche Funktionen, die für eine fundierte Analyse unerlässlich sind. Dazu gehören präzise Cursor-Messungen (Zeit und Spannung), automatische Messungen wichtiger Parameter wie Effektivwert (RMS), Spitzenwert, Periode und Frequenz sowie die Möglichkeit, gespeicherte Wellenformen zu analysieren. Die USB-Konnektivität erlaubt zudem die Dokumentation von Messergebnissen und die Integration in umfassendere Mess- und Testsysteme. Diese Funktionen minimieren die Notwendigkeit von manuellen Berechnungen und reduzieren die Fehleranfälligkeit, was die Effizienz bei der Fehlersuche und Entwicklung signifikant steigert.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1265 – Digital-Speicher-Oszilloskop, 30 MHz, 2 Kanäle
Ist das PEAKTECH 1265 für Anfänger geeignet?
Ja, das PEAKTECH 1265 ist sowohl für erfahrene Profis als auch für ambitionierte Einsteiger konzipiert. Die intuitive Bedienung, die automatischen Messfunktionen und das klare Display erleichtern den Einstieg in die Welt der Oszilloskop-Messungen erheblich.
Welche Art von Signalen kann ich mit dem PEAKTECH 1265 analysieren?
Sie können mit dem PEAKTECH 1265 analoge und digitale Signale mit einer Bandbreite von bis zu 30 MHz analysieren. Dazu gehören beispielsweise Spannungsverläufe von Sensoren, Ausgangssignale von integrierten Schaltungen, Audiosignale oder Pulsfolgen.
Kann ich mit dem PEAKTECH 1265 Signale speichern und später wieder abrufen?
Ja, als Digital-Speicher-Oszilloskop verfügt das PEAKTECH 1265 über die Fähigkeit, erfasste Signalverläufe zu speichern. Diese gespeicherten Daten können Sie jederzeit wieder aufrufen, analysieren oder über die USB-Schnittstelle auf Ihren Computer übertragen.
Wie wichtig ist die Bandbreite von 30 MHz für meine Messungen?
Eine Bandbreite von 30 MHz ist ausreichend für die Analyse einer breiten Palette von Signalen in vielen Elektronikanwendungen. Sie ermöglicht die präzise Erfassung von Signalen bis zu dieser Frequenz. Für sehr schnelle digitale Signale oder Hochfrequenzanwendungen könnte eine höhere Bandbreite erforderlich sein, aber für die meisten allgemeinen Messungen ist 30 MHz ein guter Kompromiss zwischen Leistung und Kosten.
Was bedeutet es, dass das Oszilloskop 2 Kanäle hat?
Zwei Kanäle bedeuten, dass Sie gleichzeitig zwei verschiedene Eingangssignale mit dem Oszilloskop messen und darstellen können. Dies ist sehr nützlich, um beispielsweise ein Eingangssignal mit einem Ausgangssignal zu vergleichen, zwei Punkte in einer Schaltung zu überwachen oder differentielle Messungen durchzuführen.
Ist die USB-Schnittstelle für die Datenübertragung oder zur Steuerung des Geräts?
Die USB-Schnittstelle dient in der Regel beiden Zwecken: Sie ermöglicht die Übertragung von gespeicherten Messdaten auf einen PC zur weiteren Auswertung und Archivierung, sowie die Fernsteuerung des Oszilloskops von einem Computer aus, was in automatisierten Messaufbauten von Vorteil ist.
Welche Art von Trigger-Funktionen sind typischerweise vorhanden und warum sind sie wichtig?
Typische Trigger-Funktionen umfassen Flankentriggern (aufsteigend/abfallend), Pulsbreitentriggern und eventuell Videotriggern. Diese sind entscheidend, um das Oszilloskop dazu zu bringen, die Anzeige genau dann zu starten, wenn ein bestimmtes Ereignis im Signal stattfindet. Dies ermöglicht die stabile Darstellung von sich wiederholenden Signalen und die genaue Analyse von transienten Ereignissen.
