Präzise Signalmessung für Profis: Das PEAKTECH 1255 Digital-Speicher-Oszilloskop
Das PEAKTECH 1255 Digital-Speicher-Oszilloskop mit einer Bandbreite von 100 MHz und zwei Kanälen ist die ideale Lösung für Ingenieure, Techniker und versierte Hobbyisten, die präzise und zuverlässige Messungen elektronischer Signale benötigen. Es löst das Problem der unzureichenden Detailgenauigkeit bei der Analyse komplexer Wellenformen und bietet eine leistungsstarke Plattform für Fehlersuche, Entwicklung und Verifikation in anspruchsvollen technischen Umgebungen, wo herkömmliche Analogoszilloskope an ihre Grenzen stoßen.
Überlegene Leistung und Vielseitigkeit
Das PEAKTECH 1255 hebt sich von Standardlösungen durch seine fortschrittliche digitale Speichertechnologie ab, die eine detaillierte Erfassung und Analyse von Signalen ermöglicht, die mit analoger Technik oft nur schwer oder gar nicht darstellbar sind. Die hohe Abtastrate und die umfangreiche Speichertiefe gewährleisten, dass auch kurzzeitige oder sich wiederholende Signalereignisse mit höchster Genauigkeit erfasst werden. Die zwei unabhängigen Kanäle erlauben den gleichzeitigen Vergleich zweier Signale, was die Analyse von Signalinteraktionen und Zeitdifferenzen erheblich vereinfacht.
Hauptmerkmale und Vorteile des PEAKTECH 1255
- Hohe Bandbreite von 100 MHz: Ermöglicht die präzise Messung und Analyse von Signalen mit schnellen Anstiegs- und Abfallzeiten, unerlässlich für moderne digitale Schaltungen und Hochfrequenzanwendungen.
- Zwei unabhängige Kanäle: Bieten die Flexibilität, zwei Signale gleichzeitig zu beobachten und zu vergleichen, was die Fehlersuche und die Analyse von Signalbeziehungen optimiert.
- Digitaler Speicher (DSO): Erfasst und speichert Wellenformen für eine detaillierte Analyse, ermöglicht das Einfrieren von Signalen, Vergleiche und die Untersuchung transienter Ereignisse.
- Großzügige Speichertiefe: Erlaubt die Erfassung längerer Signalabschnitte mit hoher Auflösung, was für die Identifizierung von Mustern und Anomalien entscheidend ist.
- Intuitive Bedienung: Klare Anordnung der Bedienelemente und ein gut lesbares Display erleichtern die schnelle und effiziente Nutzung, auch unter Zeitdruck.
- Umfangreiche Trigger-Funktionen: Diverse Trigger-Modi wie Flanken-, Pulsbreiten- und Video-Trigger ermöglichen das präzise Erfassen spezifischer Signalereignisse.
- Automatische Messfunktionen: Integrierte Messungen für Spannung, Zeit, Frequenz und mehr sparen Zeit und minimieren manuelle Ablesefehler.
- Robustes Gehäuse: Entwickelt für den professionellen Einsatz, bietet es Schutz gegen Umwelteinflüsse und gewährleistet Langlebigkeit.
Technische Spezifikationen im Detail
Das PEAKTECH 1255 ist mit modernster Technologie ausgestattet, um eine herausragende Leistung zu erzielen. Die digitale Signalverarbeitung ermöglicht eine hohe Genauigkeit bei der Amplitudenmessung und Zeitbasisauflösung. Die Abtastrate von bis zu 1 GSa/s pro Kanal (bei Nutzung eines Kanals) stellt sicher, dass auch hochfrequente Signale detailliert erfasst werden können. Die vertikale Auflösung von 8 Bit gewährleistet eine feine Abstufung der Amplitudenwerte.
Anwendungsgebiete für das PEAKTECH 1255
Dieses Oszilloskop findet seinen Einsatz in einer Vielzahl von technischen Disziplinen:
- Entwicklung und Design: Verifikation von Schaltungsdesigns, Analyse von Signalintegrität und Timing-Problemen.
- Fehlersuche und Reparatur: Schnelle Identifizierung von Fehlern in komplexen elektronischen Systemen, von Laborgeräten bis hin zu industriellen Steuerungen.
- Ausbildung und Forschung: Vermittlung grundlegender und fortgeschrittener Konzepte der Elektronik und Signalverarbeitung in Bildungseinrichtungen.
- Service und Wartung: Diagnose und Kalibrierung von elektronischen Geräten und Systemen.
- Automobiltechnik: Analyse von Sensoren, Steuergeräten und Bussystemen.
- Audio- und Videotechnik: Überprüfung von Signalqualitäten und Störungsanalysen.
Konstruktion und Bedienkomfort

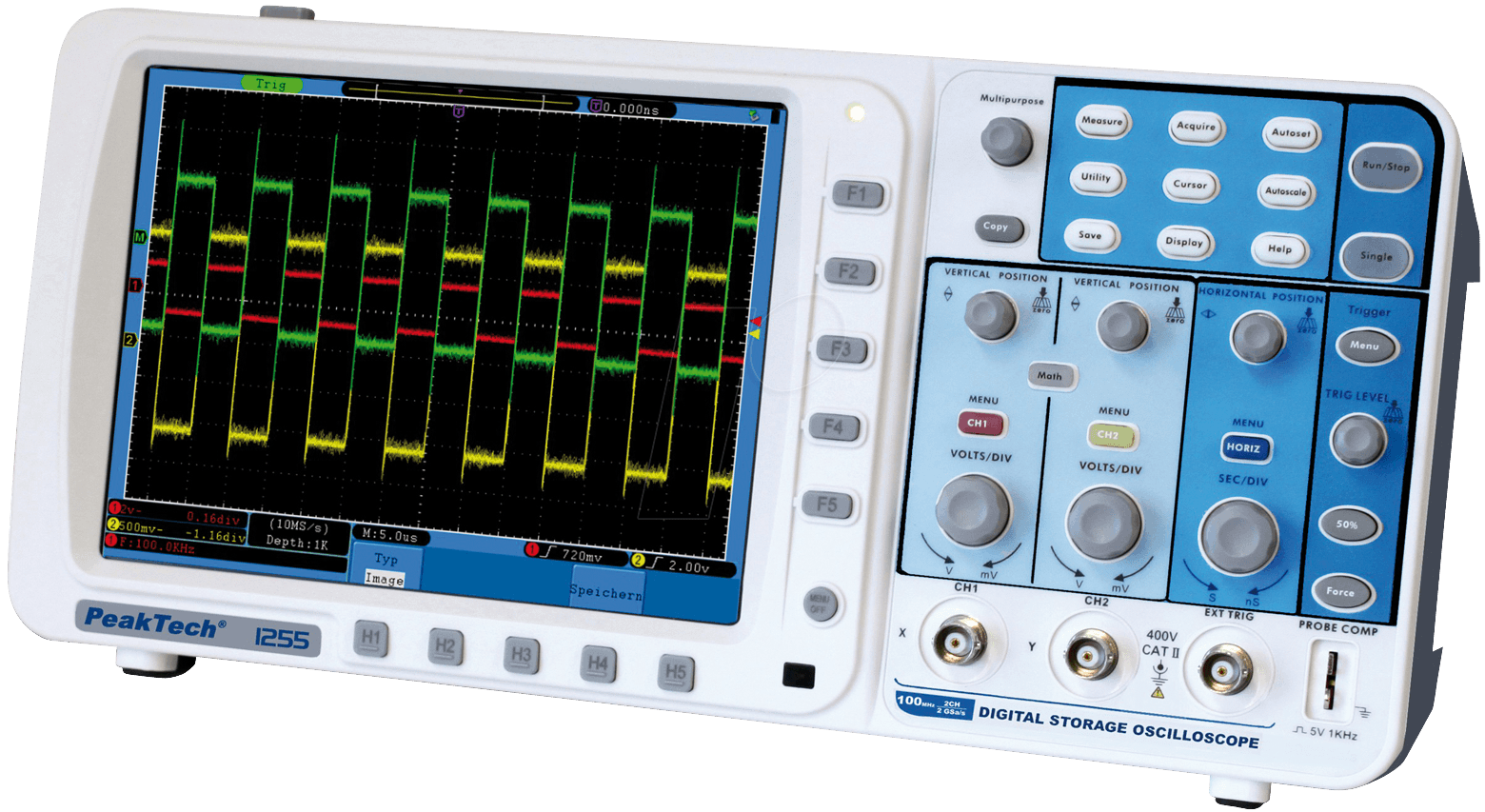

Das Gehäuse des PEAKTECH 1255 ist robust und so konzipiert, dass es den Anforderungen eines professionellen Arbeitsplatzes standhält. Die Frontplatte ist übersichtlich gestaltet, mit gut beschrifteten Tasten und Drehreglern, die eine schnelle und intuitive Navigation durch die Menüs und Einstellungen ermöglichen. Das helle, hochauflösende Farbdisplay stellt die Wellenformen klar und deutlich dar, auch bei Umgebungslicht.
Tabelle: Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Bandbreite | 100 MHz pro Kanal |
| Kanäle | 2 |
| Abtastrate (max.) | 1 GSa/s (bei einem Kanal), 500 MSa/s (bei zwei Kanälen) |
| Speichertiefe (max.) | Bis zu 40 Mpts pro Kanal (abhängig von der Konfiguration) |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | AC, DC, GND |
| Trigger-Modi | Edge, Pulse Width, Video, Slope, Alternative |
| Automatische Messungen | Vpp, Vmax, Vmin, Vavg, Vrms, Frequenz, Periode, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Burst Width, Phase |
| Schnittstellen | USB-Gerät, USB-Host (für Speichersticks), LAN (optional je nach Modellvariante) |
| Display | 7 Zoll Farb-TFT-LCD, 800 x 480 Pixel |
| Stromversorgung | Netzteil (im Lieferumfang enthalten) |
| Abmessungen (B x H x T) | Ca. 301 mm x 152 mm x 100 mm |
| Gewicht | Ca. 2,4 kg |
Flexibilität durch digitale Speicherung
Die Fähigkeit, Wellenformen zu speichern und später zu analysieren, ist ein entscheidender Vorteil des PEAKTECH 1255. Anwender können sich wiederholende Messungen durchführen und die Ergebnisse systematisch vergleichen oder detaillierte Protokolle erstellen. Die integrierten Speicherfunktionen, oft durch USB-Speichermedien erweitert, erlauben die einfache Dokumentation und Weitergabe von Messergebnissen, was besonders in kollaborativen Entwicklungsumgebungen oder für Schulungszwecke von unschätzbarem Wert ist. Das Abrufen und Vergleichen gespeicherter Wellenformen auf dem Bildschirm erleichtert das Erkennen von Abweichungen und das Debugging komplexer Systeme.
Hochwertige Signalverarbeitung für zuverlässige Ergebnisse
Die interne Signalverarbeitung des PEAKTECH 1255 wurde optimiert, um höchste Messgenauigkeit zu gewährleisten. Dies umfasst präzise Analog-Digital-Wandler (ADCs) und leistungsfähige Prozessoren, die auch komplexe Signale mit minimaler Verzerrung erfassen und darstellen. Die geringe inhärente Rauschbasis des Geräts trägt dazu bei, dass auch schwache Signale zuverlässig detektiert und analysiert werden können, was für anspruchsvolle Messaufgaben in der HF-Technik oder bei der Untersuchung von Analogschaltungen von entscheidender Bedeutung ist.
Sicherheitsaspekte und Normenkonformität
Das PEAKTECH 1255 erfüllt die relevanten Sicherheitsstandards für elektronische Messgeräte. Die Konstruktion berücksichtigt die Sicherheit des Bedieners, insbesondere beim Umgang mit elektrischen Signalen. Es ist nach den geltenden Normen für elektromagnetische Verträglichkeit (EMV) und elektrische Sicherheit gefertigt, was eine zuverlässige und sichere Anwendung in verschiedenen Umgebungen gewährleistet.
Erweiterte Analysefunktionen
Neben der reinen Darstellung von Wellenformen bietet das PEAKTECH 1255 eine Reihe von erweiterten Analysefunktionen. Dazu gehören unter anderem FFT-Analysen (Fast Fourier Transform), die die Zerlegung eines Signals in seine Frequenzkomponenten ermöglichen. Dies ist unerlässlich für die Analyse von Rauschen, Verzerrungen und der Zusammensetzung komplexer Signale. Die Möglichkeit, Messungen automatisch durchzuführen und zu dokumentieren, spart wertvolle Zeit und reduziert die Fehleranfälligkeit.
Benutzerfreundliche Schnittstellen
Die Konnektivität des PEAKTECH 1255 ist auf moderne Arbeitsabläufe abgestimmt. Die USB-Schnittstellen ermöglichen nicht nur die Datenübertragung auf externe Speichermedien, sondern auch die Anbindung an einen PC zur Fernsteuerung und Datenerfassung. Dies eröffnet Möglichkeiten für automatisierte Testabläufe und die Integration des Oszilloskops in größere Messsysteme.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1255 – Digital-Speicher-Oszilloskop, 100 MHz, 2 Kanäle
Was ist die Hauptanwendung für das PEAKTECH 1255?
Das PEAKTECH 1255 eignet sich hervorragend für die präzise Messung, Analyse und Fehlersuche von elektronischen Signalen in Bereichen wie Entwicklung, Service, Ausbildung und Forschung. Seine 100 MHz Bandbreite und zwei Kanäle machen es ideal für die Untersuchung von digitalen und analogen Schaltungen.
Wie unterscheidet sich ein Digital-Speicher-Oszilloskop (DSO) von einem Analogoszilloskop?
Ein DSO erfasst analoge Signale, wandelt sie in digitale Daten um und speichert diese. Dies ermöglicht Funktionen wie das Einfrieren von Wellenformen, detaillierte Analysen, Speicherung und einfache Übertragung von Messergebnissen, was bei klassischen Analogoszilloskopen nicht möglich ist. Ein DSO bietet somit eine höhere Flexibilität und Präzision für komplexe Messaufgaben.
Welche Arten von Signalen kann das PEAKTECH 1255 mit seiner Bandbreite von 100 MHz verarbeiten?
Mit einer Bandbreite von 100 MHz können Signale mit Frequenzen bis zu dieser Grenze präzise erfasst und analysiert werden. Dies deckt die meisten gängigen Signale in digitalen Schaltungen, Kommunikationssystemen und vielen anderen elektronischen Anwendungen ab, einschließlich schneller Transienten.
Ist das PEAKTECH 1255 für Anfänger geeignet?
Während das PEAKTECH 1255 über fortschrittliche Funktionen verfügt, ist es mit seiner intuitiven Bedienung und automatischen Messfunktionen auch für erfahrene Einsteiger oder Studenten gut nutzbar. Grundkenntnisse in Elektrotechnik sind jedoch empfehlenswert, um die vollen Möglichkeiten des Geräts auszuschöpfen.
Kann ich mit dem PEAKTECH 1255 Signalverläufe speichern und später analysieren?
Ja, das ist eine Kernfunktion des digitalen Speichers. Das PEAKTECH 1255 ermöglicht das Speichern von Wellenformen, die dann für eine detaillierte Analyse, den Vergleich mit anderen Signalen oder die Dokumentation abgerufen werden können. Dies erfolgt oft über integrierte Speicherfunktionen oder den Export auf USB-Speichermedien.
Welche Art von Anschlussmöglichkeiten bietet das Gerät für die Datenübertragung?
Das PEAKTECH 1255 verfügt in der Regel über USB-Schnittstellen, die den Anschluss an PCs zur Fernsteuerung und Datensicherung ermöglichen. Oft ist auch ein USB-Host-Anschluss für die Verwendung von USB-Sticks zur Speicherung von Messdaten und Screenshots vorhanden.
Wie hilft das PEAKTECH 1255 bei der Fehlersuche in elektronischen Geräten?
Durch die präzise Darstellung von Signalen, die Fähigkeit, kurzzeitige Ereignisse einzufrieren und zu analysieren, sowie die Möglichkeit, zwei Signale gleichzeitig zu vergleichen, hilft das PEAKTECH 1255 dabei, Anomalien, Zeitprobleme oder fehlerhafte Signalübergänge schnell zu identifizieren und die Ursache von Funktionsstörungen aufzudecken.
