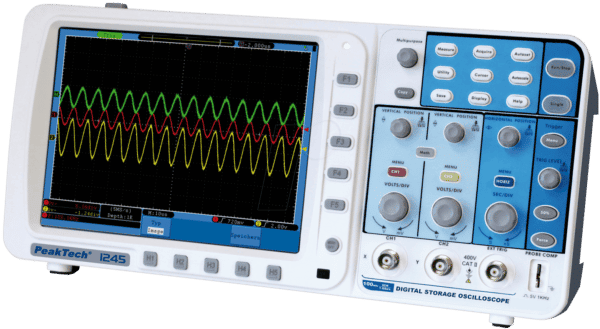

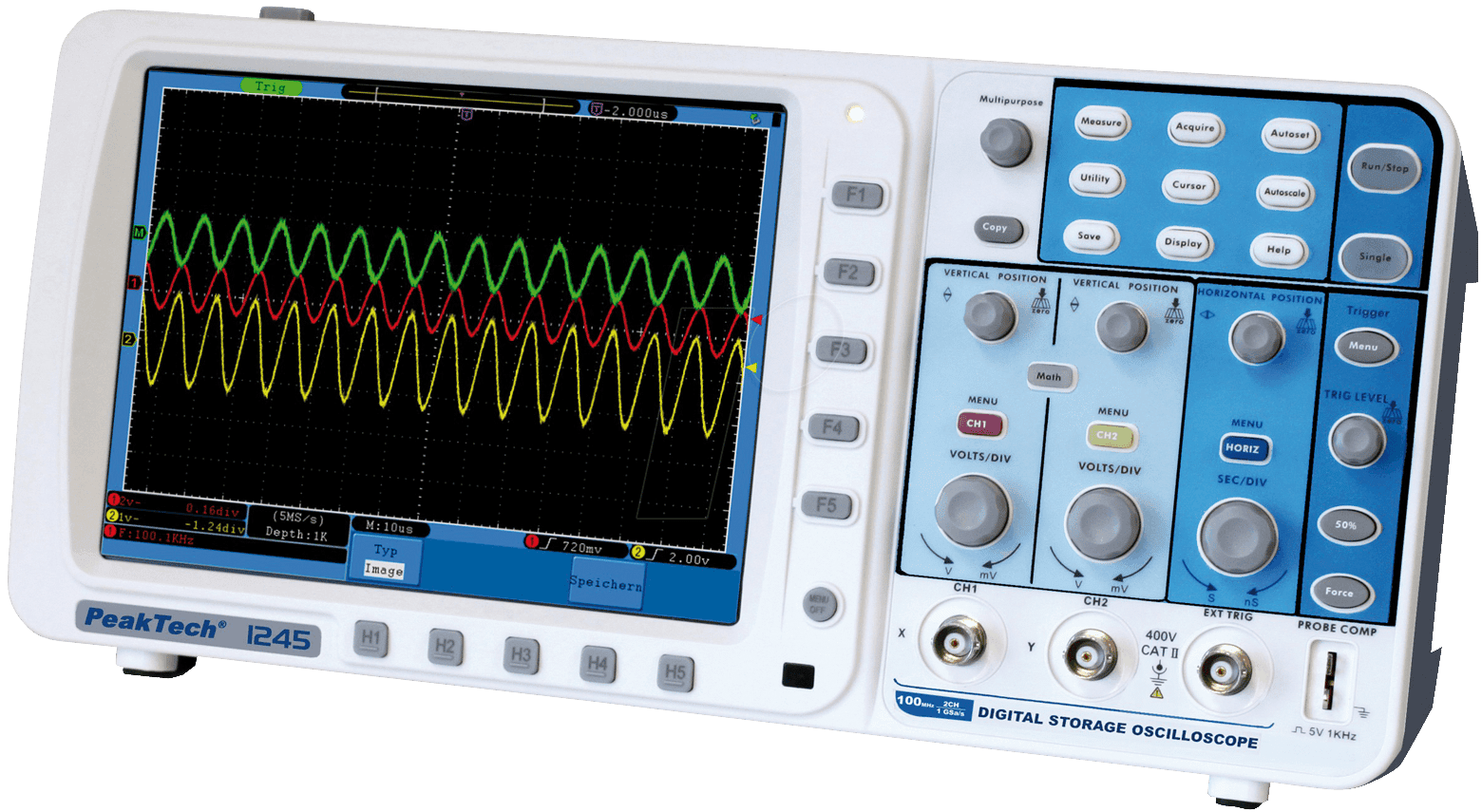

PEAKTECH 1245 – Ihr professionelles Digital-Speicher-Oszilloskop für präzise Signalanalysen
Sie suchen ein leistungsstarkes und zuverlässiges Werkzeug zur detaillierten Analyse von elektrischen Signalen? Das PEAKTECH 1245 Digital-Speicher-Oszilloskop mit einer Bandbreite von 100 MHz und zwei Kanälen ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die maximale Präzision und Flexibilität bei der Fehlersuche und Charakterisierung von Schaltungen benötigen. Im Gegensatz zu herkömmlichen Oszilloskopen ermöglicht dieses Gerät die Speicherung und detaillierte Untersuchung transienter Ereignisse, was eine fundierte Entscheidungsfindung und effiziente Problemlösung garantiert.
Überlegene Signalverarbeitung und Speicherfunktionen
Das PEAKTECH 1245 zeichnet sich durch seine hochentwickelte digitale Speicherung aus, die es Ihnen ermöglicht, komplexe Signale mit hoher Auflösung einzufangen und zu analysieren. Die großzügige Speichertiefe erlaubt die Erfassung von langen Signalverläufen, ohne dabei Details zu verlieren. Dies ist entscheidend für die Identifizierung von Rauschanteilen, unerwünschten Artefakten oder subtilen Schwankungen, die bei analogen Oszilloskopen leicht übersehen werden könnten.
Umfassende Analysewerkzeuge für maximale Einblicke
Mit seinen zwei Kanälen bietet das PEAKTECH 1245 die Flexibilität, zwei Signale gleichzeitig zu erfassen und miteinander zu vergleichen. Dies ist unerlässlich für die Untersuchung von differentiellen Signalen, Zeitbezügen zwischen verschiedenen Punkten in einer Schaltung oder die Überwachung von Steuer- und Datensignalen. Die umfangreichen Trigger-Modi, darunter Flanken-, Pulsbreiten- und Video-Trigger, ermöglichen die präzise Erfassung spezifischer Ereignisse, selbst in komplexen Signalumgebungen.
Intuitive Bedienung und klare Darstellung
Trotz seiner fortschrittlichen Funktionalität ist das PEAKTECH 1245 so konzipiert, dass es eine intuitive Bedienung ermöglicht. Das helle und klare Farbdisplay stellt die erfassten Wellenformen und Messwerte übersichtlich dar. Die Anordnung der Bedienelemente ist logisch und ergonomisch gestaltet, was eine schnelle und effiziente Arbeit auch unter Zeitdruck gewährleistet. Automessfunktionen und Cursor-Messungen vereinfachen die Bestimmung von Spannungs-, Zeit- und Frequenzwerten erheblich und reduzieren die Fehleranfälligkeit.
Anwendungsbereiche und technische Spitzenleistungen
Das PEAKTECH 1245 eignet sich hervorragend für eine Vielzahl von Anwendungen in Bereichen wie:
- Entwicklung und Prüfung von digitalen und analogen Schaltungen
- Fehlersuche in Kommunikationssystemen
- Analyse von Leistungselektronik
- Laboranwendungen in Ausbildung und Forschung
- Diagnose von Automotive-Systemen
Die hohe Abtastrate und die digitale Signalverarbeitung sorgen für eine akkurate Wiedergabe der Signale, während die Bandbreite von 100 MHz die Untersuchung von Hochfrequenzphänomenen ermöglicht, die in vielen modernen elektronischen Geräten eine entscheidende Rolle spielen.
Leistungsmerkmale im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Digital-Speicher-Oszilloskop |
| Kanäle | 2 |
| Bandbreite | 100 MHz |
| Abtastrate (pro Kanal) | Bis zu 1 GSa/s (in Echtzeit) |
| Speichertiefe (pro Kanal) | Bis zu 10 MPunkte |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | AC, DC, GND |
| Basisbreitenbereich | 5 ns/div bis 100 s/div |
| Display | 7 Zoll Farb-TFT-LCD |
| Schnittstellen | USB (Host & Device) |
| Trigger-Modi | Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, UART, SPI, I2C, I2S |
| Automatische Messungen | AC RMS, DC, DC AVG, Frequency, Period, Rise Time, Fall Time, +Pulse, -Pulse, +Width, -Width, Delay A→B, Delay B→A, Vpp, Vmax, Vmin, Vhigh, Vlow, Amplitude, Mean, Cycle RMS, Cursor |
| Stromversorgung | Externes Netzteil (im Lieferumfang enthalten) |
| Abmessungen (B x H x T) | ca. 301 x 152 x 123 mm |
| Gewicht | ca. 2,5 kg |
Erweiterte Trigger- und Messfunktionen für komplexe Analysen
Die Vielfalt der verfügbaren Trigger-Modi ist ein entscheidender Vorteil des PEAKTECH 1245. Von der einfachen Flankentriggerung bis hin zu komplexen Protokoll-Triggern (UART, SPI, I2C, I2S) können Sie gezielt die Signale isolieren, die Sie für Ihre Analyse benötigen. Die integrierte Funktion zur Analyse von seriellen Bussen ermöglicht die Dekodierung und Anzeige von Datenströmen direkt auf dem Bildschirm, was die Fehlersuche in modernen Embedded-Systemen erheblich vereinfacht. Zahlreiche automatische Messfunktionen beschleunigen den Analyseprozess und liefern auf Knopfdruck wichtige Kenngrößen Ihrer Signale. Dies spart wertvolle Zeit und minimiert das Risiko menschlicher Messfehler.
Hervorragende Konnektivität und Datenspeicherung
Die integrierte USB-Schnittstelle (Host und Device) des PEAKTECH 1245 ermöglicht nicht nur die einfache Übertragung von aufgezeichneten Wellenformen und Einstellungen auf einen externen Datenträger oder Computer, sondern erlaubt auch die Fernsteuerung des Geräts. Dies ist besonders vorteilhaft für automatisierte Messreihen oder die Dokumentation von Messergebnissen. Die Möglichkeit, Daten zu speichern und später zu analysieren, erhöht die Reproduzierbarkeit von Messungen und erleichtert die Zusammenarbeit in Teams.
Robustheit und Zuverlässigkeit für den professionellen Einsatz
Gefertigt aus hochwertigen Materialien und konzipiert für den anspruchsvollen Einsatz im Labor oder im Feld, bietet das PEAKTECH 1245 eine bemerkenswerte Robustheit. Die stabile Konstruktion und die durchdachte Anordnung der Komponenten gewährleisten eine lange Lebensdauer und zuverlässige Funktion auch unter widrigen Bedingungen. Die thermisch optimierte Bauweise sorgt für einen stabilen Betrieb, ohne dass es zu Überhitzung kommt, was für kontinuierliche Messungen unerlässlich ist.
Häufig gestellte Fragen (FAQ) zu PEAKTECH 1245 – Digital-Speicher-Oszilloskop, 100 MHz, 2 Kanäle
Welche Arten von Signalen kann das PEAKTECH 1245 analysieren?
Das PEAKTECH 1245 ist für die Analyse einer breiten Palette von analogen und digitalen Signalen konzipiert. Mit seiner Bandbreite von 100 MHz und der hohen Abtastrate können auch schnelle Signaländerungen und hochfrequente Komponenten präzise erfasst und dargestellt werden. Dies umfasst sowohl periodische als auch transiente Signale.
Ist das Oszilloskop für den Einsatz mit modernen seriellen Bussystemen geeignet?
Ja, das PEAKTECH 1245 verfügt über spezialisierte Trigger- und Dekodierungsfunktionen für gängige serielle Bussysteme wie UART, SPI, I2C und I2S. Dies erleichtert die Analyse und Fehlersuche in Kommunikationsprotokollen von Mikrocontrollern und integrierten Schaltungen erheblich.
Wie wird die Datenspeicherung und -übertragung gehandhabt?
Das Oszilloskop verfügt über eine USB-Host-Schnittstelle, über die aufgezeichnete Wellenformen und Einstellungen auf einem USB-Speicherstick gespeichert werden können. Zusätzlich ermöglicht die USB-Device-Schnittstelle die Verbindung zu einem PC, um Daten zu übertragen oder das Gerät fernzusteuern und Software-Updates durchzuführen.
Wie hoch ist die maximal erreichbare Abtastrate und Speichertiefe?
Das PEAKTECH 1245 erreicht eine Echtzeit-Abtastrate von bis zu 1 GigaSample pro Sekunde (GSa/s) pro Kanal. Die Speichertiefe beträgt bis zu 10 Megapunkte (MPunkte) pro Kanal, was eine detaillierte Erfassung auch langer Signalverläufe ermöglicht.
Welche automatischen Messfunktionen sind integriert?
Das Gerät bietet eine umfangreiche Palette an automatischen Messfunktionen, darunter AC RMS, DC, Frequency, Period, Rise Time, Fall Time, Vpp, Vmax, Vmin, Amplitude und viele mehr. Diese Messungen werden direkt auf dem Bildschirm angezeigt und können durch Cursor-Messungen ergänzt werden.
Ist die Bedienung des Oszilloskops auch für Anfänger verständlich?
Obwohl das PEAKTECH 1245 über professionelle Funktionen verfügt, wurde Wert auf eine intuitive Benutzeroberfläche und eine klare Anordnung der Bedienelemente gelegt. Das helle Farbdisplay und die automatischen Messfunktionen unterstützen auch weniger erfahrene Anwender bei der schnellen und korrekten Erfassung von Messergebnissen.
Welche Art von Triggern unterstützt das Gerät?
Das PEAKTECH 1245 unterstützt eine Vielzahl von Trigger-Arten, darunter Flankentrigger (steigend/fallend), Pulsbreitentrigger, Video-Trigger, Slope-Trigger, Overtime-Trigger, Window-Trigger, Pattern-Trigger sowie die bereits erwähnten seriellen Protokoll-Trigger (UART, SPI, I2C, I2S).
