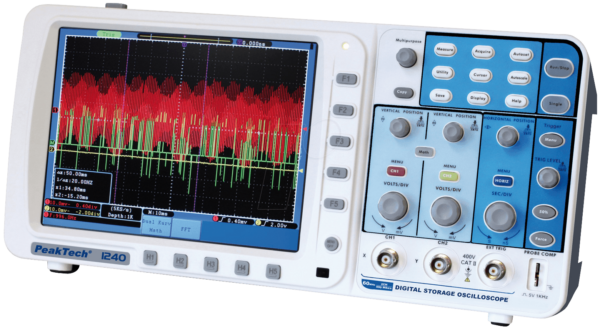

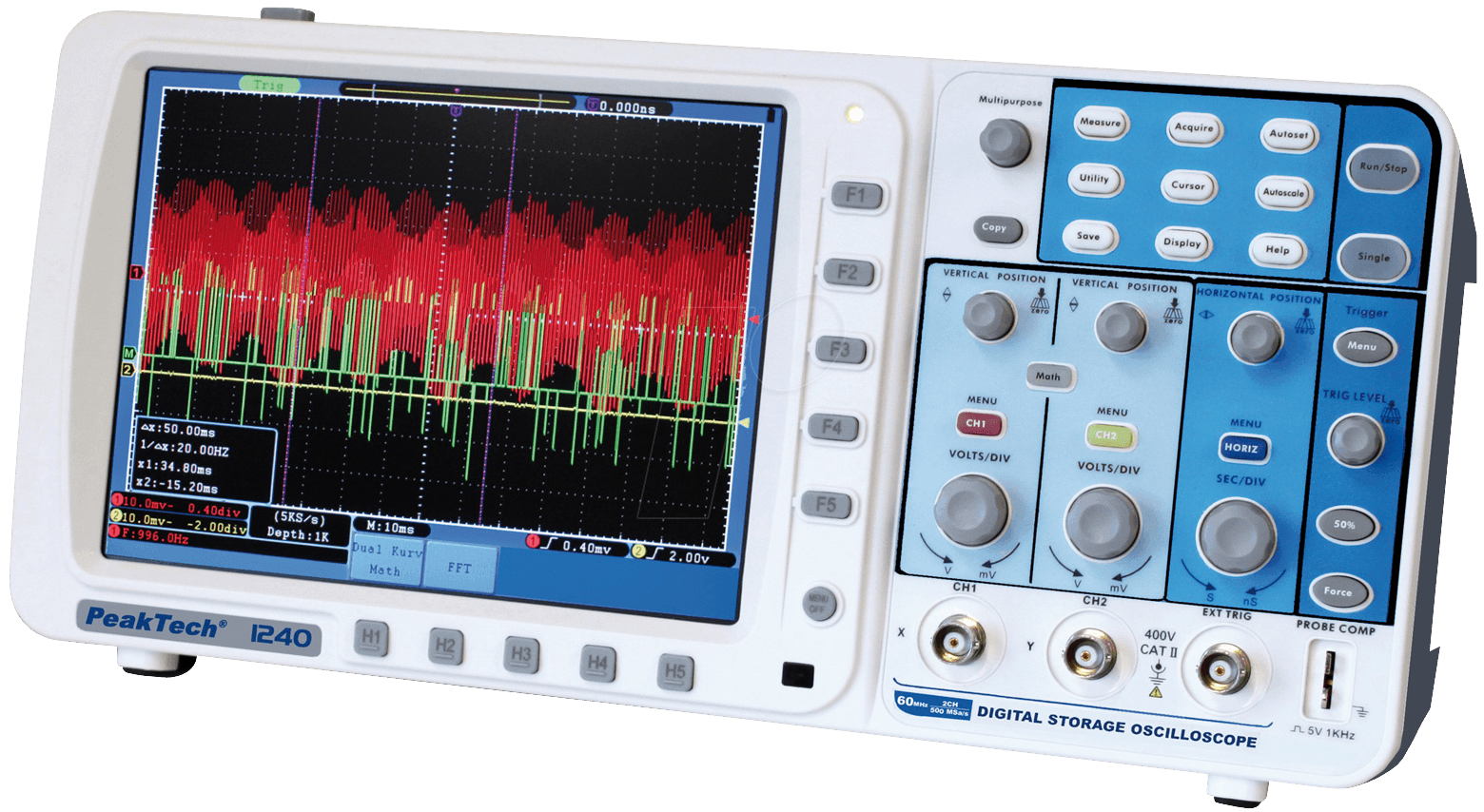

Präzise Signalvisualisierung für professionelle Anwendungen: Das PEAKTECH 1240 Digital-Speicher-Oszilloskop
Das PEAKTECH 1240 Digital-Speicher-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die eine zuverlässige und detailgenaue Analyse von elektrischen Signalen benötigen. Es löst das Problem der unzureichenden Sichtbarkeit transienter oder sich wiederholender Signale, indem es diese digital speichert und übersichtlich darstellt. Im Vergleich zu analogen Oszilloskopen bietet es eine überlegene Auflösung, Speicherfähigkeit und erweiterte Analysefunktionen.
Umfassende Einblicke durch leistungsstarke Technologie
Das Herzstück des PEAKTECH 1240 bildet seine fortschrittliche digitale Signalverarbeitung. Mit einer Bandbreite von 60 MHz und zwei unabhängigen Kanälen ermöglicht dieses Oszilloskop die simultane Erfassung und Darstellung komplexer Signalverläufe. Die hohe Abtastrate und die vertikale Auflösung gewährleisten, dass auch feine Details und schnelle Signaländerungen präzise erfasst werden, was für die Fehlersuche und Charakterisierung von Schaltungen unerlässlich ist.
Herausragende Vorteile des PEAKTECH 1240
- Präzise Signalanalyse: Erfassen und analysieren Sie Signale mit einer Bandbreite von 60 MHz und einer hohen Abtastrate für genaue Messergebnisse.
- Zwei unabhängige Kanäle: Vergleichen und analysieren Sie gleichzeitig bis zu zwei differente Signale, was die Untersuchung von Signalinteraktionen vereinfacht.
- Digitale Speicherung: Speichern Sie Messergebnisse für spätere Analyse, Dokumentation und Vergleich, um Trends zu erkennen und Fehlerquellen zu identifizieren.
- Benutzerfreundliche Bedienung: Intuitive Menüführung und gut erreichbare Bedienelemente ermöglichen eine schnelle Einarbeitung und effizientes Arbeiten.
- Vielfältige Trigger-Modi: Flexible Trigger-Einstellungen wie Flankentrigger, Pulsbreitentrigger und Video-Trigger erlauben die präzise Erfassung spezifischer Signalereignisse.
- Automatische Messfunktionen: Integrierte automatische Messungen für Spannung, Frequenz, Periode und mehr beschleunigen den Messprozess und erhöhen die Effizienz.
- Robustes Gehäuse: Ein widerstandsfähiges Gehäuse schützt die empfindliche Elektronik und macht das Oszilloskop auch für den Einsatz in anspruchsvollen Umgebungen geeignet.
- Klarer und gut lesbarer Bildschirm: Der hochauflösende Farbdisplay stellt Signale und Menüs gestochen scharf dar, auch bei unterschiedlichen Lichtverhältnissen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | PEAKTECH 1240 |
| Kanäle | 2 |
| Bandbreite | 60 MHz |
| Abtastrate (maximal pro Kanal) | 1 GSa/s (Gigasampl pro Sekunde) |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | 25 kpts (Kilopunkte) pro Kanal |
| Eingangsimpedanz | 1 MΩ ± 2 % parallel zu 15 pF ± 5 pF |
| Kopplung | DC, AC, GND |
| Trigger-Modi | Edge, Pulse, Video |
| Automatische Messungen | Vpp, Vmax, Vmin, Vavg, Vrms, Frequenz, Periode, Pulsbreite, Anstiegszeit, Abfallzeit |
| Anzeige | 7 Zoll TFT-LCD Farbdisplay mit 800 x 480 Pixel |
| Stromversorgung | Netzteil 100-240 VAC, 50/60 Hz |
| Abmessungen (B x H x T) | 301 x 152 x 100 mm |
| Gewicht | ca. 1,6 kg |
Anwendungsbereiche und Einsatzmöglichkeiten
Das PEAKTECH 1240 Digital-Speicher-Oszilloskop eignet sich hervorragend für eine Vielzahl von professionellen Anwendungen. In der Entwicklungsabteilung dient es der Verifikation und Charakterisierung von Prototypen elektronischer Schaltungen, der Analyse von Kommunikationsprotokollen oder der Untersuchung von Transientensignalen. Im Bereich der Fehlersuche ermöglicht es die schnelle Identifizierung von Problemen in komplexen Systemen, sei es in der Automobiltechnik, der industriellen Automatisierung oder der Medizintechnik. Auch im Bildungssektor ist das Oszilloskop ein wertvolles Werkzeug, um Studenten die praktischen Aspekte der Elektrotechnik näherzubringen und ihnen die Analyse von Signalen zu lehren. Die Fähigkeit, Signale zu speichern und zu exportieren, unterstützt zudem die Dokumentation von Messergebnissen für Qualitätskontrollen oder Forschungsberichte.
Die Technologie hinter der Präzision
Die Kernkomponente des PEAKTECH 1240 ist sein leistungsfähiger digitaler Signalprozessor (DSP), der für die schnelle Abtastung, Digitalisierung und Verarbeitung der Eingangssignale verantwortlich ist. Die hohe Abtastrate von bis zu 1 GSa/s pro Kanal ermöglicht die genaue Erfassung von hochfrequenten Signalen, während die 8-Bit-Analog-Digital-Wandler (ADCs) eine vertikale Auflösung von 256 Stufen bieten. Dies erlaubt die detaillierte Darstellung von Signalformen, auch bei geringen Amplitudenunterschieden. Die Speichertiefe von 25 kpts pro Kanal erlaubt die Erfassung längerer Signalabschnitte, was für die Analyse von komplexen oder transienten Ereignissen von entscheidender Bedeutung ist. Die vielseitigen Trigger-Funktionen, einschließlich des Flankentriggers, Pulsbreitentriggers und Videotriggers, ermöglichen die präzise Synchronisation mit dem zu messenden Signal und somit die stabile Darstellung auch von schwierigen Signalformen.
Benutzerfreundlichkeit trifft auf Funktionalität
Das intuitive Bedienkonzept des PEAKTECH 1240 wurde entwickelt, um den Arbeitsablauf zu optimieren. Große, gut beschriftete Tasten und ein logisch aufgebautes Menüsystem erlauben einen schnellen Zugriff auf alle wichtigen Funktionen. Der 7-Zoll-TFT-LCD-Farbdisplay mit einer Auflösung von 800 x 480 Pixeln bietet eine hervorragende Lesbarkeit, selbst bei direkter Sonneneinstrahlung oder in dunkleren Umgebungen. Die Anzeige der Signalverläufe erfolgt in Echtzeit, und durch die Cursor-Funktionen sowie die automatischen Messungen lassen sich relevante Parameter schnell ablesen. Die Möglichkeit, Messergebnisse über USB zu übertragen, erleichtert die weitere Verarbeitung und Dokumentation der Daten.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1240 – Digital-Speicher-Oszilloskop, 60 MHz, 2 Kanäle
Was ist die Hauptanwendung des PEAKTECH 1240?
Das PEAKTECH 1240 ist primär für die präzise Analyse und Visualisierung elektrischer Signale in professionellen Umgebungen wie Entwicklung, Wartung und Fehlerdiagnose konzipiert. Es eignet sich für alle, die komplexe Signalformen detailgetreu erfassen müssen.
Welche Vorteile bietet die digitale Speicherung gegenüber analogen Oszilloskopen?
Die digitale Speicherung im PEAKTECH 1240 ermöglicht es, Signale zu sichern, zu wiederholen, zu vergleichen und weiterzuverarbeiten. Im Gegensatz zu analogen Oszilloskopen, bei denen Signale nur in Echtzeit sichtbar sind, kann das digitale Oszilloskop auch transiente Ereignisse nach deren Auftreten noch untersuchen.
Ist das PEAKTECH 1240 auch für Anfänger geeignet?
Ja, dank der intuitiven Bedienung und der automatischen Messfunktionen ist das PEAKTECH 1240 auch für technisch versierte Anwender mit weniger Erfahrung im Umgang mit Oszilloskopen gut geeignet. Die klare Darstellung und die Hilfefunktionen unterstützen den Lernprozess.
Welche Arten von Signalen kann das PEAKTECH 1240 erfassen?
Das PEAKTECH 1240 kann analoge Signale mit einer Bandbreite von bis zu 60 MHz erfassen. Dies umfasst eine breite Palette von Signalen, wie sie in der Elektronik, Telekommunikation, Industrieautomation und in vielen anderen technischen Bereichen vorkommen.
Wie wird die Genauigkeit der Messungen gewährleistet?
Die Genauigkeit der Messungen wird durch die hohe Abtastrate, die Auflösung des Analog-Digital-Wandlers, die präzise Triggerung und die Kalibrierung der Messschaltungen gewährleistet. Die automatischen Messfunktionen reduzieren zudem das Risiko von Ablesefehlern.
Ist es möglich, die Messergebnisse des PEAKTECH 1240 zu exportieren?
Ja, das PEAKTECH 1240 verfügt über eine USB-Schnittstelle, über die Messergebnisse und Bildschirmaufnahmen auf einen externen Speicher oder Computer übertragen werden können, um sie dort weiter zu analysieren oder zu dokumentieren.
Welche Art von Stromversorgung benötigt das PEAKTECH 1240?
Das PEAKTECH 1240 wird über ein mitgeliefertes Netzteil mit einer Eingangsspannung von 100-240 VAC betrieben, was eine weltweite Nutzung ohne Probleme ermöglicht.
