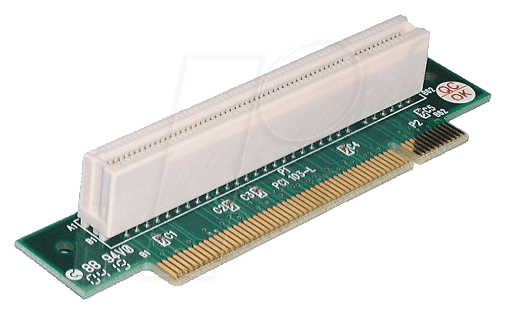

Optimieren Sie Ihre System-Erweiterung mit der PCI RISER 1X – Gewinkelte 90° Linksgerichtete Riser-Karte
Für alle Enthusiasten, Systemintegratoren und IT-Profis, die mit begrenztem Platzangebot in ihrem Computergehäuse kämpfen oder eine präzise Ausrichtung von Erweiterungskarten benötigen, bietet die PCI RISER 1X – Riser Karte, PCI, gewinkelt 90°, linksgerichtet die ultimative Lösung. Diese spezialisierte Riser-Karte löst das Problem unzureichender Steckplatzabstände und ermöglicht die flexible Installation von PCI-Geräten, selbst in dicht bestückten oder kompakten Systemen, wo herkömmliche Verbindungen unmöglich wären. Sie ist die ideale Wahl für Server-Upgrades, Spezial-Workstations und Custom-PC-Builds.
Innovative Design-Merkmale für Maximale Kompatibilität und Leistung
Die PCI RISER 1X zeichnet sich durch ein durchdachtes Design aus, das Kompatibilität und Leistung in den Vordergrund stellt. Die 90-Grad-Winkelung ermöglicht eine horizontale Montage der Erweiterungskarte, was den vertikalen Platzbedarf drastisch reduziert. Die linksgerichtete Ausrichtung ist dabei strategisch gewählt, um Kollisionen mit anderen Komponenten wie CPU-Kühlern, RAM-Riegeln oder Grafikkarten zu vermeiden und einen optimalen Luftstrom im Gehäuse zu gewährleisten. Dies ist ein entscheidender Vorteil gegenüber Standard-Riser-Kabeln oder direkt auf dem Mainboard platzierten Karten.
Die Überlegene Wahl: Warum die PCI RISER 1X Ihre Standardsysteme übertrifft
Im Gegensatz zu einfachen Verlängerungskabeln, die oft zu Signalverlusten oder mechanischer Instabilität neigen, ist die PCI RISER 1X eine stabile Karte, die direkt in einen PCI-Steckplatz gesteckt wird und die gewünschte Erweiterungskarte mit einem stabilen und zuverlässigen Anschluss aufnimmt. Die 90-Grad-Winkelung ist fest integriert und bietet eine robustere physische Verbindung. Die speziell für PCI-Schnittstellen entwickelte Signalintegrität stellt sicher, dass Ihre Erweiterungskarte mit voller Geschwindigkeit und ohne Kompromisse bei der Datenübertragung funktioniert. Dies minimiert das Risiko von Systemfehlern und Leistungseinbußen, die bei minderwertigen Lösungen auftreten können. Die linksgerichtete Ausrichtung bietet zudem eine ergonomische und platzsparende Montage, die bei Standard-Riser-Lösungen oft fehlt.
Umfassende Vorteile der PCI RISER 1X – Gewinkelte Riser-Karte
- Platzoptimierung: Ermöglicht die Installation von PCI-Karten in Gehäusen mit extrem begrenztem Platzangebot, durch die 90-Grad-Winkelung.
- Flexibilität bei der Komponentenplatzierung: Verhindert Kollisionen mit anderen Systemkomponenten und erleichtert das Kabelmanagement.
- Verbesserte Kühlung: Die horizontale Montage der Erweiterungskarte fördert einen besseren Luftstrom, was zu niedrigeren Betriebstemperaturen führt.
- Stabile Verbindung: Bietet eine mechanisch robuste und elektrisch zuverlässige Verbindung für Ihre PCI-Erweiterungskarten.
- Einfache Installation: Plug-and-Play-Konzept für eine unkomplizierte Integration in bestehende oder neue Systeme.
- Hohe Signalintegrität: Gewährleistet die volle Leistung und Zuverlässigkeit Ihrer PCI-Geräte ohne Leistungseinbußen.
- Speziell für PCI: Entwickelt für die spezifischen Anforderungen und elektrischen Charakteristika von PCI-Schnittstellen.
Technische Spezifikationen und Aufbau
Die PCI RISER 1X ist eine kompakte und speziell entwickelte Erweiterungskarte, die dafür konzipiert ist, die Installation von PCI-Geräten in anspruchsvollen Systemkonfigurationen zu erleichtern. Ihre Kernfunktionalität beruht auf der Umleitung des Datenverkehrs eines primären PCI-Steckplatzes auf eine horizontal montierte Tochterplatine, die eine PCI-Erweiterungskarte aufnimmt. Die 90-Grad-Winkelung ist ein integraler Bestandteil des Designs und sorgt für eine präzise Ausrichtung, während die linksgerichtete Konfiguration auf die typische Anordnung von Komponenten auf modernen Motherboards abgestimmt ist.
Qualitative Merkmale und Materialanalyse
Bei der Herstellung der PCI RISER 1X werden ausschließlich hochwertige Komponenten verwendet, um Langlebigkeit und zuverlässige Leistung zu gewährleisten. Das Trägermaterial der Karte besteht aus robustem Glasfaser-Epoxidharz (FR-4), einem Standardmaterial in der Leiterplattenfertigung, das für seine exzellenten dielektrischen Eigenschaften und mechanische Stabilität bekannt ist. Die Lötstellen sind präzise und sorgfältig verarbeitet, um eine optimale elektrische Leitfähigkeit zu garantieren und die Integrität des Signals über die gesamte Strecke zu erhalten. Die Kontakte sind vergoldet, um Korrosion zu verhindern und eine dauerhaft gute elektrische Verbindung zu gewährleisten, was insbesondere in Umgebungen mit schwankender Luftfeuchtigkeit von Vorteil ist.
Anwendungsbereiche und Einsatzszenarien
Die PCI RISER 1X – Riser Karte, PCI, gewinkelt 90°, linksgerichtet ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungsfällen:
- Industrielle Steuerungen: In Fertigungsanlagen und industriellen Umgebungen, wo robuste und zuverlässige Erweiterungen für Steuerkarten oder Datenerfassung benötigt werden, die sich in beengten Gehäusen befinden.
- Server- und Storage-Lösungen: Zur Nachrüstung von bestehenden Servern mit zusätzlichen PCI-Karten wie RAID-Controllern oder Netzwerkkarten, wo der vertikale Platz oft durch Festplattenkäfige oder andere Erweiterungen belegt ist.
- Medizinische Geräte: In medizinischen Systemen, wo Kompaktheit und Zuverlässigkeit kritisch sind und die präzise Platzierung von Datenerfassungskarten oder speziellen Schnittstellenkarten erforderlich ist.
- High-End-Workstations: Für professionelle Anwender, die spezifische Erweiterungen wie Audio-Interfaces, professionelle Grafikkarten oder spezialisierte Netzwerkkarten in kompakten Workstation-Gehäusen integrieren müssen.
- Custom-PC-Builds und HTPCs: Gamer und Enthusiasten, die einzigartige Gehäuse-Designs realisieren oder Platz für zusätzliche Komponenten wie Soundkarten oder Capture-Karten in kleineren Formfaktoren schaffen wollen.
- Retro-Computing und spezialisierte Hardware: Zum Erhalt und zur Modernisierung älterer Systeme, die spezifische PCI-Erweiterungen benötigen, aber nur begrenzten Platz bieten.
Die technische Grundlage der Signalintegrität
Die Übertragung von Daten über PCI-Busse erfordert eine präzise Signalintegrität, um Fehler zu vermeiden. Die PCI RISER 1X wurde so konzipiert, dass sie diese Anforderung erfüllt. Die Leiterbahnführung auf der Riser-Karte ist optimiert, um Impedanzanpassungen zu berücksichtigen und parasitäre Kapazitäten sowie Induktivitäten zu minimieren. Dies geschieht durch sorgfältige Layoutplanung und die Verwendung von Materialien mit geringen dielektrischen Verlusten. Die kurzen und direkten Verbindungen zur Erweiterungskarte minimieren Signalreflexionen und Crosstalk, was für die zuverlässige Funktion von Hochgeschwindigkeits-Bussen wie PCI unerlässlich ist. Im Vergleich zu einer einfachen Kabelverlängerung, bei der die Signalqualität schnell abnehmen kann, bietet die Riser-Karte eine deutlich stabilere Übertragungsstrecke.
Tabellarische Übersicht der Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | PCI Riser Karte |
| Schnittstelle | PCI |
| Ausrichtung | 90 Grad gewinkelt, linksgerichtet |
| Trägermaterial | FR-4 (Glasfaser-Epoxidharz) |
| Kontakte | Vergoldet für Korrosionsbeständigkeit und optimale Leitfähigkeit |
| Signalübertragung | Hohe Signalintegrität, optimierte Leiterbahnführung |
| Montage | Feste Verbindung auf dem Motherboard, horizontale Montage der Erweiterungskarte |
| Anwendungsbereich | Platzoptimierung in kompakten Systemen, Vermeidung von Kollisionen |
| Kompatibilität | Geeignet für alle Standard-PCI-Steckplätze und PCI-Erweiterungskarten |
| Qualitätsstandard | Entwickelt für Zuverlässigkeit und Langlebigkeit in anspruchsvollen Umgebungen |
Häufig gestellte Fragen (FAQ) zu PCI RISER 1X – Riser Karte, PCI, gewinkelt 90°, linksgerichtet
Was genau löst diese Riser-Karte für mich?
Diese Riser-Karte löst das Problem, dass Sie eine PCI-Erweiterungskarte nicht in einem bestimmten Gehäuse installieren können, weil der vertikale Platz nicht ausreicht oder die Karte mit anderen Komponenten kollidiert. Die 90-Grad-Winkelung und die linksgerichtete Ausrichtung ermöglichen eine horizontale Installation, die den Platzbedarf drastisch reduziert und eine bessere Komponentenplatzierung erlaubt.
Ist die Signalqualität bei der Verwendung einer Riser-Karte beeinträchtigt?
Die PCI RISER 1X ist speziell dafür konzipiert, eine hohe Signalintegrität zu gewährleisten. Durch optimierte Leiterbahnführung und hochwertige Materialien werden Signalverluste und Störungen minimiert. Sie ist eine deutlich zuverlässigere Lösung als einfache Kabelverlängerungen.
Welche Art von PCI-Karten kann ich mit dieser Riser-Karte verwenden?
Sie können praktisch jede Standard-PCI-Erweiterungskarte verwenden, die mit der physischen Größe der PCI-Schnittstelle kompatibel ist. Dies umfasst Soundkarten, Netzwerkkarten, RAID-Controller, Datenerfassungskarten und vieles mehr, solange sie für die PCI-Schnittstelle ausgelegt sind.
Wie installiere ich die Riser-Karte?
Die Installation ist denkbar einfach. Die Riser-Karte wird in einen freien PCI-Steckplatz auf Ihrem Motherboard gesteckt. Anschließend wird die gewünschte PCI-Erweiterungskarte in den dafür vorgesehenen Slot auf der Riser-Karte gesteckt. Es ist keine zusätzliche Stromversorgung für die Riser-Karte selbst erforderlich, da sie die Energie über den PCI-Bus bezieht.
Warum ist die linksgerichtete Ausrichtung wichtig?
Die linksgerichtete Ausrichtung ist ein ergonomisches Designmerkmal, das darauf abzielt, Kollisionen mit anderen gebräuchlichen Komponenten auf dem Motherboard zu vermeiden. Sie orientiert sich an der typischen Anordnung von CPU-Sockeln, RAM-Bänken und anderen Steckplätzen, um einen reibungslosen Einbau zu ermöglichen.
Welche Abmessungen hat die Riser-Karte?
Die Riser-Karte ist sehr kompakt. Die genauen Maße sind so gewählt, dass sie in die meisten Standard-PCI-Steckplätze passen und die installierte Karte horizontal etwa 1-2 cm über der Hauptplatine liegt, je nach Bauhöhe der Erweiterungskarte selbst. Die genauen Abmessungen der Leiterplatte sind optimiert für die 90-Grad-Winkelung.
Ist diese Riser-Karte mit PCI Express (PCIe) kompatibel?
Nein, diese Riser-Karte ist ausschließlich für die ältere PCI-Schnittstelle konzipiert. Sie ist nicht mit neueren PCI Express (PCIe)-Steckplätzen kompatibel. Achten Sie darauf, dass Sie die richtige Riser-Karte für die von Ihnen benötigte Schnittstelle wählen.
