Entfesseln Sie das Potenzial Ihrer LCD-Anzeigen mit dem PCF8576CT/1 I²C-LCD-Treiber
Der PCF8576CT/1 I²C-LCD-Treiber im VSO-56 Gehäuse ist die professionelle Lösung für Entwickler und Ingenieure, die eine robuste und effiziente Ansteuerung von segmentierten Flüssigkristallanzeigen (LCDs) benötigen. Dieses IC löst das Problem der komplexen Steuerung und des hohen Pinbedarfs herkömmlicher LCD-Ansteuerungen, indem es eine serielle I²C-Kommunikation mit einer integrierten Multiplexing-Funktion kombiniert. Ideal für Anwendungen, bei denen Platz, Energieeffizienz und eine klare Darstellung entscheidend sind, wie in Messgeräten, industriellen Steuerungen, POS-Systemen und hochwertigen Haushaltsgeräten.
Überlegene Leistung und Effizienz
Warum ist der PCF8576CT/1 die überlegene Wahl gegenüber Standardlösungen? Im Gegensatz zu direkten Ansteuerungen, die eine hohe Anzahl von GPIO-Pins erfordern und somit die Flexibilität des Mikrocontrollers stark einschränken, ermöglicht der PCF8576CT/1 die Ansteuerung komplexer LCD-Segmente über nur zwei I²C-Leitungen (SDA und SCL). Die integrierte „Slow Multiplexing“-Fähigkeit optimiert die Ansteuerung von größeren Displaysegmenten, reduziert den Stromverbrauch und minimiert Flackern, was zu einer schärferen und stabileren Darstellung führt. Dies eliminiert die Notwendigkeit zusätzlicher Treiber-ICs oder komplexer Schaltungsdesigns, was Entwicklungskosten senkt und die Design-Komplexität reduziert.
Kernfunktionalitäten und Vorteile des PCF8576CT/1
- Reduzierte Pinanzahl: Nur zwei I²C-Leitungen für die gesamte LCD-Steuerung, was wertvolle GPIO-Ressourcen Ihres Mikrocontrollers freihält.
- Hohe Flexibilität: Ansteuerung einer Vielzahl von segmentierten LCD-Displays mit bis zu 16 Ausgängen, die für beliebige Segmentkonfigurationen maskiert werden können.
- Integrierte „Slow Multiplexing“: Bietet eine optimierte Ansteuerung für verbesserte Displayqualität und Energieeffizienz, besonders bei Displays mit vielen Segmenten.
- Integrierte Anzeige-RAM: Speichert den Inhalt des Displays intern, was den Kommunikationsaufwand mit dem Mikrocontroller reduziert und somit die Gesamtperformance verbessert.
- Geringer Stromverbrauch: Optimiert für batteriebetriebene Anwendungen und energiebewusste Designs.
- Breiter Betriebsspannungsbereich: Kompatibel mit einer Vielzahl von Systemspannungen, was die Integration in bestehende und neue Designs erleichtert.
- VSO-56 Gehäuse: Ein kompaktes und flaches Gehäuse für anspruchsvolle Platzverhältnisse in modernen elektronischen Geräten.
- Robuste I²C-Schnittstelle: Standardisierte und zuverlässige serielle Kommunikation, die weit verbreitet und gut unterstützt ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| IC-Typ | LCD-Treiber |
| Schnittstelle | I²C |
| Multiplexing-Modus | Slow Multiplexing (konfigurierbar) |
| Anzahl der Ausgänge | 16 (flexibel maskierbar) |
| Integrierter RAM | Ja |
| Betriebsspannung | 2.5V bis 5.5V |

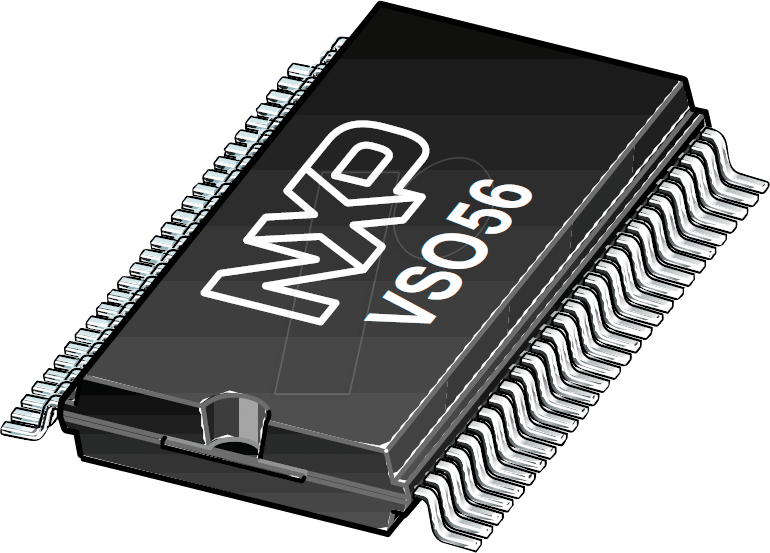

| Gehäusetyp | VSO-56 |
| Betriebstemperatur | -40°C bis +85°C |
| Stromverbrauch | Sehr gering im aktiven Modus, minimal im Standby-Modus |
| Display-Konfiguration | Unterstützt eine breite Palette von Segmentdisplays durch flexible Maskierung der Ausgänge |
Anwendungsgebiete für den PCF8576CT/1
Der PCF8576CT/1 entfaltet sein volles Potenzial in einer Vielzahl von anspruchsvollen Elektronikanwendungen. Seine Fähigkeit, komplexe LCD-Displays mit minimaler Ressourcenbindung anzusteuern, macht ihn zur ersten Wahl für:
- Industrielle Mess- und Regeltechnik: Zur Anzeige von Prozessdaten, Alarmen und Statusinformationen auf robusten Bedientafeln und Überwachungsgeräten. Die Zuverlässigkeit und klare Anzeige sind hier unerlässlich.
- Medizinische Geräte: In tragbaren Diagnosegeräten, Patientenmonitoren und Laborinstrumenten, wo präzise Anzeigen und geringer Energieverbrauch entscheidend sind.
- Point-of-Sale (POS) Systeme: Zur Anzeige von Preisen, Mengen und Transaktionsdetails auf Kassensystemen und Bestellterminals, wo Langlebigkeit und schnelle Lesbarkeit gefragt sind.
- Automobil-Elektronik: In Kombiinstrumenten, Navigationssystemen und Bordcomputern, die eine klare und zuverlässige Informationsanzeige unter variablen Umgebungsbedingungen erfordern.
- Verbraucherelektronik: In hochwertigen Haushaltsgeräten wie Waschmaschinen, Geschirrspülern und Küchenmaschinen, die eine intuitive und informative Benutzeroberfläche benötigen.
- Gebäudeautomatisierung: Zur Anzeige von Temperatur, Luftfeuchtigkeit, Heiz- und Kühlzuständen in intelligenten Gebäudesystemen.
Fortgeschrittene Ansteuerung mit I²C und Slow Multiplexing
Die I²C-Schnittstelle des PCF8576CT/1 bietet eine serielle, bidirektionale Kommunikation, die eine einfache Integration in jedes Mikrocontrollersystem ermöglicht. Durch die Nutzung von nur zwei Leitungen werden Signalkreuzungen und der Bedarf an umfangreichen Verkabelungen minimiert, was insbesondere bei kompakten Designs von großem Vorteil ist. Die integrierte „Slow Multiplexing“-Funktion ist ein Schlüsselmerkmal, das die Ansteuerung von LCDs mit einer größeren Anzahl von Segmenten erleichtert. Anstatt schnell zwischen den Segmenten zu wechseln, was zu erhöhtem Stromverbrauch und potenzieller Flimmererscheinung führen kann, optimiert der PCF8576CT/1 diesen Prozess. Dies führt zu einer stabileren Darstellung, geringerem Stromverbrauch und einer verlängerten Lebensdauer des Displays. Die Möglichkeit, die Ausgänge flexibel zu maskieren, erlaubt es dem Entwickler, quasi jede beliebige Segmentkonfiguration auf dem LCD direkt anzusteuern, ohne dass hierfür eine spezifische Hardware-Revision des Treibers notwendig wäre. Dies spart Entwicklungszeit und Kosten, indem eine einzige Komponente für eine Vielzahl von Display-Anforderungen eingesetzt werden kann.
Hervorragende Energieeffizienz für mobile und batteriebetriebene Systeme
In einer Welt, in der Energieeffizienz immer wichtiger wird, sticht der PCF8576CT/1 besonders hervor. Sein optimierter Betrieb, insbesondere durch die „Slow Multiplexing“-Technik, reduziert den Stromverbrauch signifikant im Vergleich zu herkömmlichen Ansteuerungen. Dies ist von entscheidender Bedeutung für batteriebetriebene Geräte, bei denen eine lange Laufzeit ohne häufiges Aufladen oder Batteriewechsel gewährleistet sein muss. Selbst im aktiven Modus ist der Stromverbrauch bemerkenswert niedrig, und im Standby-Modus verbraucht das IC nur minimale Energie, um den Display-Inhalt zu halten. Diese Eigenschaften machen den PCF8576CT/1 zur idealen Wahl für tragbare Messinstrumente, mobile POS-Geräte und andere batteriebetriebene Anwendungen, bei denen jede Milliampere zählt.
FAQ – Häufig gestellte Fragen zu PCF8576CT/1 – I²C-LCD-Treiber, Slow Multiplex, VSO-56
Kann ich mit dem PCF8576CT/1 beliebige segmentierte LCD-Displays ansteuern?
Ja, der PCF8576CT/1 ist durch seine flexibel maskierbaren Ausgänge in der Lage, eine sehr breite Palette von segmentierten LCD-Displays anzusteuern. Sie können die Ausgänge des Treibers so konfigurieren, dass sie Ihren spezifischen Segmentlayouts entsprechen.
Wie viele I²C-Pins benötige ich für den Anschluss des PCF8576CT/1?
Sie benötigen lediglich zwei I²C-Leitungen: SDA (serielle Datenleitung) und SCL (serielle Taktleitung). Diese beiden Leitungen reichen aus, um den gesamten LCD-Treiber zu steuern.
Was bedeutet „Slow Multiplexing“ und welche Vorteile hat es?
Slow Multiplexing ist eine Technik zur Ansteuerung von LCDs, die die Zeitschaltung der Segmente optimiert, um den Stromverbrauch zu senken und die Anzeige zu stabilisieren. Es reduziert das Flackern im Vergleich zu schnelleren Multiplexing-Methoden, was zu einer klareren und angenehmeren Darstellung führt, besonders bei Displays mit vielen Segmenten.
Welche Arten von Mikrocontrollern sind mit dem PCF8576CT/1 kompatibel?
Der PCF8576CT/1 ist mit praktisch jedem Mikrocontroller kompatibel, der eine I²C-Schnittstelle unterstützt. Dies umfasst die meisten modernen Mikrocontroller-Familien von Herstellern wie Microchip (PIC), STMicroelectronics (STM32), NXP und vielen anderen.
Ist der PCF8576CT/1 für den Einsatz in rauen Umgebungen geeignet?
Ja, der PCF8576CT/1 ist für einen weiten Betriebstemperaturbereich von -40°C bis +85°C spezifiziert. Dies, kombiniert mit seiner robusten I²C-Schnittstelle, macht ihn für viele industrielle und anspruchsvolle Umgebungen geeignet.
Wie wird der Display-Inhalt im PCF8576CT/1 gespeichert?
Der IC verfügt über einen integrierten Anzeige-RAM. Das bedeutet, dass der Inhalt des Displays im internen Speicher des PCF8576CT/1 gehalten wird, was den Datendurchsatz und die Arbeitslast des Mikrocontrollers reduziert.
Welche maximale Anzahl von Segmenten kann der PCF8576CT/1 ansteuern?
Der PCF8576CT/1 verfügt über 16 programmierbare Ausgänge, die flexibel für die Ansteuerung von Segmenten verwendet werden können. Dies ermöglicht die Ansteuerung von Displays mit einer signifikanten Anzahl von Segmenten, abhängig von der Multiplexing-Konfiguration.
