Erweitern Sie Ihre Projekte mühelos: Die PCF8574ATS/3 – I2C-Bus/SMBus I/O Erweiterung
Für Entwickler und Hobbyisten, die an ihre Grenzen stoßen, wenn es darum geht, die Anzahl der I/O-Pins für ihre Mikrocontroller zu erweitern, bietet der PCF8574ATS/3 – I2C-Bus/SMBus I/O Erweiterung eine elegante und effiziente Lösung. Dieses Bauteil ermöglicht es Ihnen, die Steuerungsmöglichkeiten Ihrer Systeme signifikant zu vergrößern, ohne zusätzliche komplexe Verdrahtung. Es ist die ideale Wahl für alle, die eine kostengünstige und skalierbare Möglichkeit suchen, mehr Sensoren, Aktoren oder Displays anzubinden.
Intelligente I/O-Erweiterung für anspruchsvolle Applikationen
Der Kernvorteil des PCF8574ATS/3 liegt in seiner Fähigkeit, eine bidirektionale 8-Bit-I/O-Schnittstelle über den I2C- oder SMBus zu realisieren. Dies bedeutet, dass Sie nicht länger durch die begrenzten GPIO-Pins Ihres Mikrocontrollers eingeschränkt sind. Stattdessen können Sie mit einem einzigen Bus-Master-Gerät mehrere PCF8574ATS/3 Chips kaskadieren und so die Anzahl der verfügbaren I/O-Pins dramatisch erhöhen. Dies ist besonders relevant in Projekten, die eine Vielzahl von Peripheriegeräten steuern müssen, wie z.B. komplexe Robotik-Plattformen, Heimautomatisierungssysteme oder industrielle Steuerungen.
Warum der PCF8574ATS/3 Ihre Standardlösung übertrifft
Standardlösungen zur I/O-Erweiterung beschränken sich oft auf einfache Multiplexer oder dedizierte Portexpander mit paralleler Anbindung, was zu einem erheblichen Verdrahtungsaufwand führt. Der PCF8574ATS/3 hingegen nutzt den I2C-Bus, ein standardisiertes serielles Kommunikationsprotokoll, das nur zwei Leitungen benötigt (SDA und SCL). Dies reduziert nicht nur die Komplexität der Hardware-Implementierung und die Anzahl der benötigten Pins auf dem Mikrocontroller, sondern ermöglicht auch eine höhere Flexibilität bei der Platzierung der Erweiterungsbausteine. Die adressierbare Natur des I2C-Busses erlaubt es zudem, mehrere PCF8574ATS/3-Chips über denselben Bus mit unterschiedlichen Adressen zu betreiben, was die Skalierbarkeit weiter verbessert.
Technologische Überlegenheit und Designvorteile
Die Implementierung des PCF8574ATS/3 als 8-Bit-I/O-Expander mit I2C/SMBus-Kommunikation bietet eine Reihe von signifikanten Vorteilen gegenüber alternativen Ansätzen:
- Signifikante Pin-Effizienz: Erweitert die I/O-Kapazität erheblich, während nur zwei I2C-Pins (SDA, SCL) auf dem Host-Mikrocontroller belegt werden.
- Hohe Skalierbarkeit: Bis zu acht PCF8574-Geräte können auf demselben I2C-Bus mit verschiedenen Adressen betrieben werden, was die Anzahl der I/O-Pins auf bis zu 64 erweitert.
- Bidirektionale Konfiguration: Jeder der acht Ports kann individuell als Eingang oder Ausgang konfiguriert werden, was maximale Flexibilität für verschiedene Anwendungsfälle bietet.
- Integrierte Pull-up-Widerstände (optional): Abhängig von der genauen Variante können integrierte Pull-up-Widerstände auf den Eingängen die Schaltungsentwicklung vereinfachen und zusätzliche externe Komponenten reduzieren.
- Robuste I2C-Schnittstelle: Kompatibel mit dem I2C-Standard, der eine zuverlässige Kommunikation auch bei längeren Busleitungen ermöglicht.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen, was ihn ideal für batteriebetriebene Systeme macht.

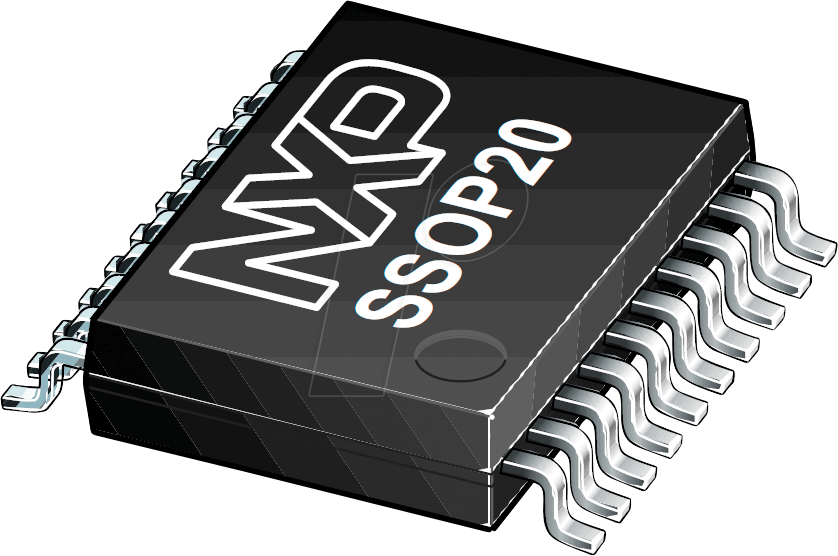

- SSOP-20 Gehäuse: Ein kompaktes Gehäuse, das eine einfache Integration in gängige Leiterplattenlayouts ermöglicht und Platz spart.
Technische Spezifikationen im Detail
Der PCF8574ATS/3 ist ein CMOS-Baustein, der entwickelt wurde, um die Schnittstelle zwischen einer Mikrocontroller-Einheit und einer Vielzahl von Geräten über den I2C-Bus zu erweitern. Seine Fähigkeit, 8 digitale I/O-Leitungen bereitzustellen, die sowohl als Eingänge als auch als Ausgänge konfiguriert werden können, macht ihn zu einem vielseitigen Werkzeug für Embedded-System-Designer.
| Merkmal | Spezifikation |
|---|---|
| IC-Typ | I/O-Expander |
| Kommunikationsprotokoll | I2C (Inter-Integrated Circuit) / SMBus |
| Anzahl I/O-Kanäle | 8 |
| I/O-Richtung | Bidirektional (konfigurierbar pro Pin) |
| Gehäusetyp | SSOP-20 (Shrink Small Outline Package) |
| Betriebsspannung (VCC) | 2.5V bis 5.5V |
| I2C-Adressierung | Festgelegte Adressen, erweiterbar durch A0, A1, A2 Pins |
| Maximale I2C-Frequenz | Bis zu 400 kHz (Fast Mode) |
| Anwendungsbereiche | Erweiterung von Mikrocontroller-I/Os, Steuerung von LEDs, Relais, Sensoren, Tastaturen, Displays |
Einsatzmöglichkeiten und Anwendungsbereiche
Die Flexibilität des PCF8574ATS/3 eröffnet eine breite Palette von Anwendungsmöglichkeiten. Von der einfachen Erweiterung der Ausgangspins für die Ansteuerung von LEDs und Relais in einem Arduino-Projekt bis hin zur komplexen Schnittstellenanbindung in industriellen Steuerungen – dieser Chip ist eine bewährte Lösung.
- Heimautomatisierung: Steuerung von Beleuchtung, Heizung, Lüftung und Sicherheitssystemen durch Anbindung von Sensoren (Temperatur, Feuchtigkeit, Bewegung) und Aktoren (Relais, Motoren).
- Robotik: Erweiterung der Steuerungsmöglichkeiten für Servomotoren, Schrittmotoren, Sensoren (Entfernung, Licht), Kamera-Module und Schalter in Roboterarmen oder autonomen Fahrzeugen.
- Industrielle Steuerungssysteme: Überwachung und Steuerung von Maschinenparametern, Signalgebern, Druckknöpfen und Anzeigen in Fertigungsstraßen oder Prozessanlagen.
- Prototyping und Forschung: Schnelle und effiziente Anbindung von verschiedensten Peripheriegeräten zur Erprobung neuer Konzepte und Funktionalitäten.
- Embedded Linux Systeme: Schnittstellenanbindung für Geräte, die nicht direkt über Standard-GPIOs des Prozessors angesteuert werden können.
- IoT-Anwendungen: Ermöglicht die Anbindung einer größeren Anzahl von Sensoren und Aktoren an kleine, ressourcenbeschränkte IoT-Geräte.
Integration und Konfiguration des PCF8574ATS/3
Die Integration des PCF8574ATS/3 in Ihr bestehendes System ist dank des standardisierten I2C-Protokolls unkompliziert. Die 8 I/O-Pins können individuell als Eingang oder Ausgang konfiguriert werden. Für die Konfiguration als Eingang wird der entsprechende Pin mit dem internen Pull-up-Widerstand oder mit einem externen Pull-up verbunden. Bei der Konfiguration als Ausgang kann der Pin Daten ausgeben, um externe Komponenten zu steuern.
Die I2C-Adresse des PCF8574ATS/3 kann über die Pins A0, A1 und A2 eingestellt werden. Dies ermöglicht die Adressierung von bis zu acht Geräten auf demselben Bus, wobei jede Kombination von A0, A1, A2 eine eindeutige Adresse ergibt. Die grundlegende I2C-Adresse ist herstellerspezifisch und wird um die Zustände von A0, A1, A2 ergänzt, um die finale Adresse für die Kommunikation zu bilden.
FAQs – Häufig gestellte Fragen zu PCF8574ATS/3 – I2C-Bus/SMBus I/O Erweiterung,Remote, 8-bit, SSOP-20
Wie viele PCF8574ATS/3 Chips kann ich maximal an einen I2C-Bus anschließen?
Sie können bis zu acht PCF8574ATS/3 Chips auf demselben I2C-Bus betreiben. Dies liegt daran, dass die Adressierung des Chips durch die drei Adress-Pins (A0, A1, A2) erweitert wird. Jede mögliche Kombination dieser Pins ergibt eine einzigartige I2C-Adresse, was die Adressierung von acht Geräten ermöglicht.
Kann ich die I/O-Pins des PCF8574ATS/3 gleichzeitig als Ein- und Ausgänge nutzen?
Nein, jeder Pin muss individuell als Eingang oder Ausgang konfiguriert werden. Sie können jedoch verschiedene Pins unterschiedlich konfigurieren. Zum Beispiel können Sie vier Pins als Eingänge für Sensoren und vier Pins als Ausgänge zur Steuerung von LEDs verwenden.
Welche Spannung vertragen die I/O-Pins des PCF8574ATS/3?
Die I/O-Pins sind so konzipiert, dass sie mit der gleichen Betriebsspannung (VCC) arbeiten, die auch den Chip versorgt. Typischerweise liegt diese zwischen 2.5V und 5.5V. Es ist wichtig sicherzustellen, dass die externen Geräte, die Sie anschließen, innerhalb dieses Spannungsbereichs liegen, um Beschädigungen zu vermeiden.
Benötige ich zusätzliche Widerstände für die I2C-Kommunikation?
Ja, für die I2C-Kommunikation sind Pull-up-Widerstände an den SDA- und SCL-Leitungen erforderlich. Die genauen Werte dieser Widerstände hängen von der Buslänge, der Buskapazität und der Betriebsgeschwindigkeit ab. Oft werden Werte zwischen 1kΩ und 10kΩ verwendet. Einige Varianten des PCF8574 können auch interne Pull-up-Widerstände auf den I/O-Pins haben, die für bestimmte Eingangskonfigurationen nützlich sind.
Was ist der Unterschied zwischen dem PCF8574 und dem PCF8574ATS/3?
Der Hauptunterschied liegt oft im Temperaturbereich und der Präzision. Die „ATS“-Variante deutet in der Regel auf eine verbesserte Leistung unter extremen Temperaturbedingungen oder eine erweiterte Spezifikation für die Automotive-Industrie hin. Prüfen Sie stets das spezifische Datenblatt für genaue Unterschiede.
Wie programmiere ich den PCF8574ATS/3 mit einem Arduino?
Mit einem Arduino können Sie den PCF8574ATS/3 mithilfe der Wire-Bibliothek und der entsprechenden I2C-Funktionen ansteuern. Sie müssen die I2C-Adresse des Chips kennen und dann über die Funktionen wie Wire.beginTransmission(), Wire.write() und Wire.endTransmission() Daten senden und empfangen, um die Ports zu konfigurieren und zu lesen/schreiben.
Kann der PCF8574ATS/3 direkt 230V-Geräte steuern?
Nein, der PCF8574ATS/3 ist ein Niederspannungs-CMOS-Baustein und kann nur digitale Signale mit geringer Stromstärke schalten. Um 230V-Geräte zu steuern, benötigen Sie zusätzliche Komponenten wie Relais oder Solid State Relays (SSRs), die vom PCF8574ATS/3 angesteuert werden.
