Präzise Zeitmessung für Ihre Elektronikprojekte: Der PCF8563TS/5 I2C Real Time Clock
Suchen Sie nach einer zuverlässigen und energieeffizienten Lösung zur Zeitmessung in Ihren Embedded-Systemen oder Prototypen? Der PCF8563TS/5 I2C Real Time Clock (RTC) ist die Antwort für Entwickler und Ingenieure, die eine präzise und unkomplizierte Zeitbestimmung benötigen, ohne die Systemressourcen zu belasten. Ideal für Anwendungen, die genaue Zeitstempel, Alarmfunktionen oder automatische Zeitaktualisierungen erfordern.
Überlegene Leistung und Integration: Warum PCF8563TS/5?
Im Vergleich zu einfachen Zeitstempel-Algorithmen oder externen Zeitgebern bietet der PCF8563TS/5 einen entscheidenden Vorteil: Er integriert die gesamte Zeitmessungsfunktionalität auf einem einzigen Chip und kommuniziert über die etablierte I2C-Schnittstelle. Dies reduziert die Anzahl der benötigten Komponenten, vereinfacht das Schaltungsdesign und minimiert den Platzbedarf auf der Platine. Seine geringe Leistungsaufnahme macht ihn zudem perfekt für batteriebetriebene Geräte und energieempfindliche Anwendungen.
Hauptvorteile des PCF8563TS/5 im Überblick
- Hohe Präzision: Bietet akkurate Zeitmessung für Stunden, Minuten, Sekunden, Tage, Monate und Jahre.
- Integrierte Alarmfunktionen: Ermöglicht die Einrichtung von tages-, wochen- oder monatsbasierten Alarmen zur Auslösung von Ereignissen.
- Niedrige Betriebsspannung: Funktioniert zuverlässig im Bereich von 1 V bis 5,5 V, was ihn extrem vielseitig für verschiedene Stromversorgungen macht.
- Energieeffizienz: Geringer Stromverbrauch im Normalbetrieb und im Backup-Modus (mit optionaler Batteriepufferung).
- Standardisierte I2C-Schnittstelle: Einfache Integration in bestehende Mikrocontroller-Systeme mit minimalem Verkabelungsaufwand.
- TSSOP-8 Gehäuse: Kompaktes Design für platzsparende Implementierung auf Leiterplatten.
- Vollständiger Kalender: Berücksichtigt Schaltjahre bis zum Jahr 2100 und darüber hinaus.
- Timer und Zeitgeber: Bietet flexible Timerfunktionen für verschiedene Anwendungszwecke.
Technische Spezifikationen und Merkmale
Der PCF8563TS/5 ist ein hochintegrierter CMOS-Real-Time-Clock (RTC)-Baustein, der für eine Vielzahl von Anwendungen entwickelt wurde, bei denen genaue Zeitmessung und geringer Stromverbrauch entscheidend sind. Die I2C-Schnittstelle ermöglicht eine einfache Kommunikation mit Mikrocontrollern wie Arduino, Raspberry Pi oder dedizierten Embedded-Prozessoren. Die integrierten Funktionen zur Alarmierung und Zeitgebersteuerung bieten zusätzliche Flexibilität für Entwickler.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | NXP Semiconductors (basierend auf typischen Daten für diesen Baustein) |
| Typ | I2C Real Time Clock (RTC) |
| Modell | PCF8563TS/5 |
| Betriebsspannung | 1 V bis 5,5 V |
| Gehäuseform | TSSOP-8 (Thin Shrink Small Outline Package) |
| Schnittstelle | I2C (Inter-Integrated Circuit) |
| Genauigkeit | Typisch ±1 ppm bei 25°C (mit geeignetem Quarzoszillator); einstellbare Kompensation für Frequenzabweichungen. |
| Stromverbrauch | Extrem gering im Normalbetrieb (typisch <1 µA bei 3 V); im Backup-Modus nochmals reduziert. |
| Funktionen | Sekunden, Minuten, Stunden, Tag, Monat, Jahr, Wochentag; Alarmfunktionen; Timer; automatischer Wechsel zwischen Haupt- und Backup-Stromversorgung. |
| Anwendungsbereiche | Industrielle Steuerungen, Messgeräte, Datenerfassungssysteme, Medizintechnik, IoT-Geräte, Automotive-Anwendungen, Unterhaltungselektronik. |
Tiefergehende Einblicke in die Funktionalität
Der PCF8563TS/5 zeichnet sich durch seine fortschrittliche Architektur aus, die auf hohe Präzision und Zuverlässigkeit ausgelegt ist. Die I2C-Kommunikationsschnittstelle arbeitet mit Standardprotokollen und ermöglicht eine einfache Anbindung an nahezu jeden Mikrocontroller. Die Adressierung erfolgt über eine fest definierte 7-Bit-I2C-Adresse, was die Kollisionsvermeidung in I2C-Bussen erleichtert. Die interne Architektur umfasst Register für die Einstellung von Zeit und Datum, Alarmen, Timer-Funktionen und Konfigurationseinstellungen.
Die Fähigkeit, automatisch zwischen einer Hauptstromversorgung und einer optionalen Backup-Batterie (z.B. Knopfzelle) umzuschalten, gewährleistet eine unterbrechungsfreie Zeitmessung, selbst bei Ausfall der primären Stromquelle. Dies ist für Anwendungen, die kontinuierliche Datenprotokollierung oder Zeitstempel erfordern, von entscheidender Bedeutung. Die integrierten Alarmfunktionen können so konfiguriert werden, dass sie zu bestimmten Zeiten oder nach einem definierten Intervall einen Interrupt-Ausgangssignal generieren, das vom Mikrocontroller zur Ausführung spezifischer Aktionen genutzt werden kann. Dies ermöglicht beispielsweise die periodische Aktualisierung von Systemparametern oder das Auslösen von Benachrichtigungen.
Die präzise Zeitmessung wird durch einen externen Quarzoszillator (typischerweise 32,768 kHz) gewährleistet, dessen Frequenz durch integrierte Kalibrierungsmechanismen feinjustiert werden kann. Dies erlaubt eine Kompensation von Temperaturschwankungen und anderen Umwelteinflüssen, die die Genauigkeit des Oszillators beeinträchtigen könnten. Die Uhrzeitdaten werden im BCD-Format (Binary Coded Decimal) oder als binäre Werte gespeichert und abgerufen, was die Verarbeitung durch viele Mikrocontroller vereinfacht.
Umfassende Anwendungsbereiche für den PCF8563TS/5
Die Vielseitigkeit des PCF8563TS/5 eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- IoT-Geräte: Für die Protokollierung von Umweltdaten, die Synchronisierung von Sensornetzwerken und die Verwaltung von Energieverbrauch in batteriebetriebenen Geräten.
- Industrielle Automatisierung: Zur präzisen Zeitstempelung von Prozessereignissen, zur Steuerung von Fertigungsabläufen und zur Überwachung von Maschinenlaufzeiten.
- Medizintechnik: Für die genaue Aufzeichnung von Patientendaten, die Synchronisierung von medizinischen Geräten und die Verwaltung von Terminplänen.
- Fahrzeugtechnik: Zur Speicherung von Ereignisdaten im Fahrzeug, zur Steuerung von Fahrerassistenzsystemen und zur genauen Zeitmessung in Navigationssystemen.
- Verbraucherelektronik: In Weckern, Timerfunktionen von Haushaltsgeräten oder zur Verwaltung von Betriebszeiten in Unterhaltungselektronik.
- Forschungs- und Entwicklungslabore: Als essenzieller Bestandteil von Prototypen und Testaufbauten, bei denen genaue Zeitmessung und Ereignisprotokollierung gefordert sind.
FAQ – Häufig gestellte Fragen zu PCF8563TS/5 – I2C-Real Time Clock, 1-5,5 V TSSOP-8
Was ist die primäre Funktion des PCF8563TS/5?
Der PCF8563TS/5 ist ein hochintegrierter Real-Time-Clock (RTC) Baustein, dessen Hauptfunktion darin besteht, präzise Zeit- und Datumsangaben zu liefern. Er ermöglicht die genaue Messung von Sekunden, Minuten, Stunden, Tagen, Monaten und Jahren und verfügt über zusätzliche Funktionen wie Alarme und Timer.
Welche Schnittstelle nutzt der PCF8563TS/5?
Der PCF8563TS/5 verwendet die I2C (Inter-Integrated Circuit) Schnittstelle. Dies ist ein serielles Kommunikationsprotokoll, das eine einfache Anbindung an Mikrocontroller mit minimalem Verkabelungsaufwand ermöglicht.
In welchem Spannungsbereich kann der PCF8563TS/5 betrieben werden?
Der Baustein ist für einen flexiblen Betriebsspannungsbereich von 1 V bis 5,5 V ausgelegt. Dies macht ihn kompatibel mit einer Vielzahl von Stromversorgungslösungen, von niedrigen Batteriespannungen bis hin zu typischen Systemspannungen.
Benötigt der PCF8563TS/5 eine externe Batterie?
Eine externe Batterie ist optional, aber dringend empfohlen für eine unterbrechungsfreie Zeitmessung. Der PCF8563TS/5 verfügt über eine Funktion zum automatischen Umschalten zwischen der Hauptstromversorgung und einer Backup-Stromquelle (wie einer Knopfzelle), um die Zeitdaten auch bei Stromausfall zu erhalten.
Wie wird die Präzision der Zeitmessung erreicht?
Die hohe Präzision wird durch einen externen 32,768 kHz Quarzoszillator erreicht, der mit dem Baustein verbunden wird. Der PCF8563TS/5 verfügt zudem über interne Mechanismen zur Kompensation von Abweichungen, die durch Temperaturschwankungen oder andere Umwelteinflüsse verursacht werden können.
Was bedeutet das TSSOP-8 Gehäuse?

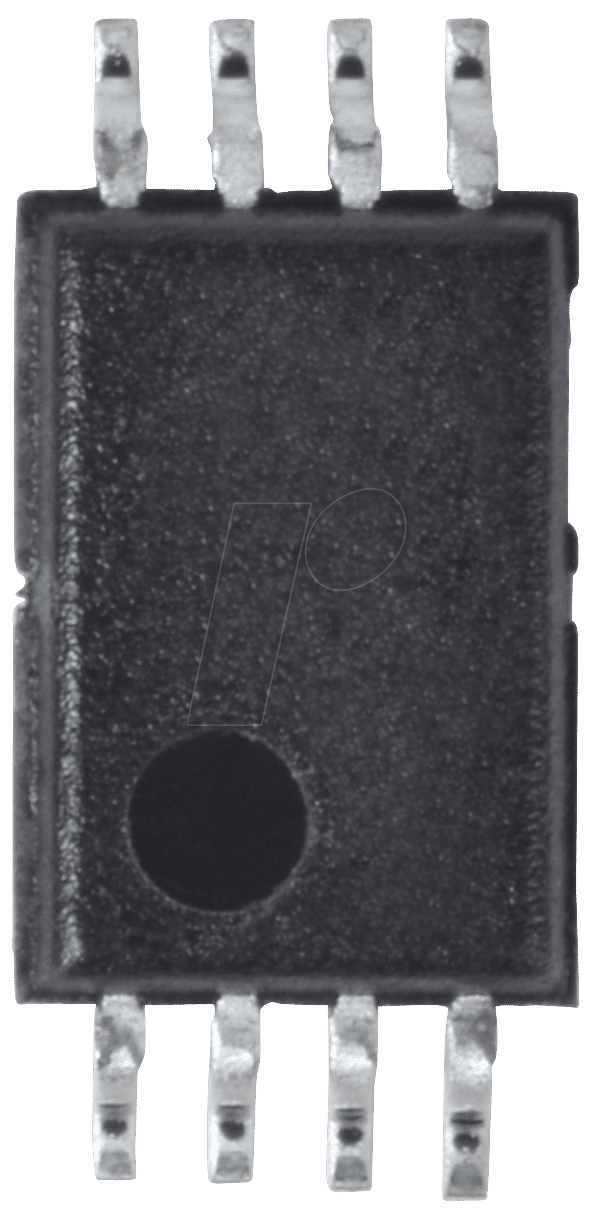

TSSOP steht für Thin Shrink Small Outline Package. Dies ist ein kompaktes Oberflächenmontage-Gehäuse (SMD) mit 8 Pins, das wenig Platz auf der Leiterplatte einnimmt und für automatisierte Bestückungsprozesse geeignet ist.
Welche Art von Alarmfunktionen bietet der PCF8563TS/5?
Der PCF8563TS/5 bietet flexible Alarmfunktionen. Diese können so konfiguriert werden, dass sie zu bestimmten Tagen, Zeiten oder nach einem definierten Zeitintervall ein Signal ausgeben. Dies ist nützlich, um den Mikrocontroller zu benachrichtigen und bestimmte Aktionen auszulösen.
