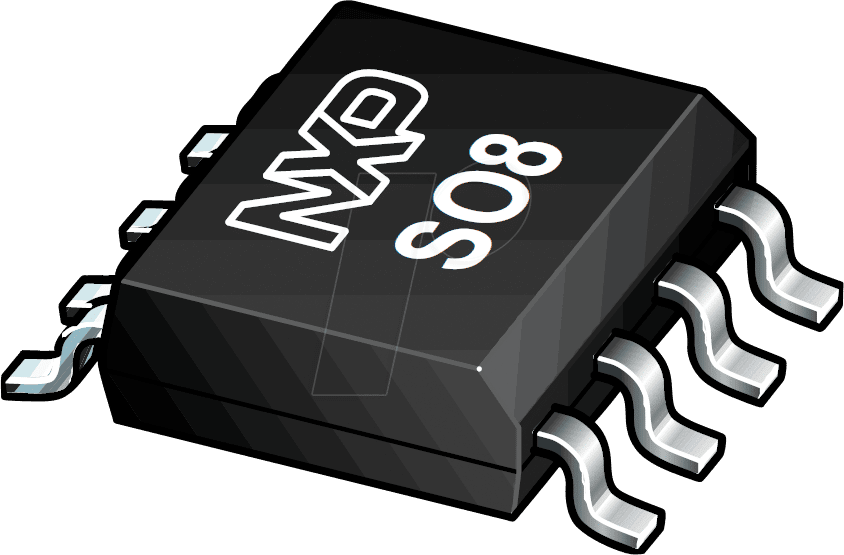

Präzise Zeitmessung für anspruchsvolle Projekte: PCF8563T/5 – I2C-Real Time Clock, SO-8
Für Entwickler, Bastler und Ingenieure, die eine zuverlässige und präzise Zeitbasis für ihre elektronischen Systeme benötigen, bietet die PCF8563T/5 – I2C-Real Time Clock (RTC) die optimale Lösung. Dieses SO-8 IC löst das Problem ungenauer oder fehlender Echtzeitinformationen in autonomen Systemen, Datenerfassungshardware und eingebetteten Geräten. Die integrierte Funktionalität zur Zählung von Sekunden, Minuten, Stunden, Tagen, Monaten und Jahren macht sie zur idealen Wahl für Anwendungen, bei denen es auf exakte Zeitstempel ankommt.
Warum die PCF8563T/5 – I2C-Real Time Clock die überlegene Wahl ist
Herkömmliche Zeitmesslösungen, die auf Software-Timern basieren oder keine dedizierte Hardware nutzen, leiden oft unter Ungenauigkeiten, die durch Systemlasten oder Stromausfälle verursacht werden. Die PCF8563T/5 zeichnet sich durch ihre dedizierte Hardware-Architektur aus, die eine bemerkenswerte Stabilität und Genauigkeit gewährleistet. Dank des integrierten Quarzoszillators und der Fähigkeit, selbst bei abgeschaltetem Hauptsystem über eine Batteriepufferung weiterzulaufen, bietet sie eine unterbrechungsfreie und präzise Zeitmessung. Die einfache I2C-Schnittstelle ermöglicht zudem eine nahtlose Integration in verschiedenste Mikrocontroller-basierte Systeme, was sie von komplexeren und weniger kompatiblen Lösungen abhebt.
Kernfunktionen und technische Vorteile
Die PCF8563T/5 – I2C-Real Time Clock ist mit einer Reihe von Funktionen ausgestattet, die sie zu einem unverzichtbaren Baustein in professionellen und hobbyistischen Elektronikprojekten machen:
- Hohe Genauigkeit: Integrierter Quarzoszillator für präzise Zeitmessung.
- I2C-Schnittstelle: Ermöglicht einfache und effiziente Kommunikation mit Mikrocontrollern.
- Batteriepufferung: Kontinuierlicher Betrieb auch bei Hauptstromausfall durch externe Pufferbatterie.
- Integrierter Alarm: Ermöglicht das Auslösen von Ereignissen zu bestimmten Zeiten.
- Timer-Funktion: Vielseitige Einsatzmöglichkeiten für Zeitmessungen und Verzögerungen.
- SO-8 Gehäuse: Kompakte Bauform für platzsparende Integration in Schaltungen.
- Umfassende Zeitfunktionen: Erfassung von Sekunden bis zu Jahren, inklusive Schaltjahrerkennung.
- Niedriger Energieverbrauch: Ideal für batteriebetriebene und energieeffiziente Anwendungen.
Anwendungsgebiete im Detail
Die Vielseitigkeit der PCF8563T/5 – I2C-Real Time Clock eröffnet zahlreiche Anwendungsbereiche:
- Datenerfassungssysteme: Für das präzise Zeitstempeln von Messwerten in wissenschaftlichen und industriellen Datenerfassungsgeräten.
- Embedded Systems: In Geräten wie Smart Home Steuerungen, IoT-Knoten und industriellen Steuerungen, wo eine zuverlässige Zeitbasis unerlässlich ist.
- Logistik und Tracking: Zur genauen Aufzeichnung von Ereigniszeiten in Transport- und Überwachungssystemen.
- Medizintechnik: In Geräten, die eine exakte Zeitmessung für Diagnose und Behandlung benötigen.
- Automotive: Als zuverlässige Zeitquelle in Fahrzeugsystemen, die keine Ausfälle tolerieren.
- Persönliche Elektronik: In Projekten wie Retro-Computern, Heimautomatisierungszentralen oder benutzerdefinierten Anzeigesystemen.
- Forschung und Entwicklung: Als Standardkomponente in Prototypen und Entwicklungsplattformen, die präzise Zeitmessung erfordern.
Technische Spezifikationen und Leistungsmerkmale
| Kategorie | Merkmal | Beschreibung |
|---|---|---|
| Schnittstelle | Kommunikationsprotokoll | I2C-Bus (2-Draht-Schnittstelle) |
| Betriebsspannung | Versorgungsspannung | 1.8 V bis 5.5 V |
| Stromverbrauch | Typisch im Standby | Sehr gering, typischerweise im niedrigen nA-Bereich (bei 3V) |
| Genauigkeit | Oszillator-Typ | Externer Quarzoszillator (typischerweise 32.768 kHz) |
| Funktionen | Zeit- und Kalenderfunktionen | Sekunden, Minuten, Stunden, Tag, Monat, Jahr (inkl. Schaltjahrerkennung) |
| Alarmfunktion | Konfigurierbar | Tägliche, wöchentliche oder monatliche Alarme |
| Timerfunktion | Programmierbar | Ermöglicht Zeitmessungen mit wählbaren Zeitintervallen |
| Batteriepufferung | Unterstützung für Pufferbatterie | Ermöglicht den Betrieb bei Netzspannungsausfall (Lithium-Batterie empfohlen) |
| Gehäuse | Bauform | SO-8 (Small Outline Package) |
| Betriebstemperatur | Temperaturbereich | -40°C bis +85°C |
Fortgeschrittene Konfigurationsmöglichkeiten
Die PCF8563T/5 – I2C-Real Time Clock bietet eine tiefe Konfigurierbarkeit, die über reine Zeitmessung hinausgeht. Dies ermöglicht eine Anpassung an die spezifischen Anforderungen jedes Projekts. So kann beispielsweise die Alarmfunktion so eingestellt werden, dass sie zu exakt definierten Zeitpunkten einen Interrupt auslöst, der dann von der Hauptlogik des Mikrocontrollers verarbeitet wird. Dies ist essenziell für zeitkritische Anwendungen, bei denen ein manuelles Abfragen des RTC-Status nicht effizient oder möglich ist. Die Timerfunktion kann ebenfalls flexibel genutzt werden, beispielsweise um Perioden für bestimmte Messungen oder Steuerungszyklen zu definieren. Die detaillierte Dokumentation des Datenblatts von NXP Semiconductors liefert die notwendigen Informationen für die Programmierung dieser erweiterten Features, um maximale Leistung und Präzision aus dem IC herauszuholen.
Integration und Entwicklungsunterstützung
Die Implementierung der PCF8563T/5 – I2C-Real Time Clock in bestehende oder neue Schaltungsprojekte ist durch die weit verbreitete I2C-Schnittstelle stark vereinfacht. Viele Mikrocontroller-Plattformen, wie Arduino, Raspberry Pi oder ESP32, bieten integrierte Bibliotheken, die die Kommunikation mit dem RTC-Chip erleichtern. Auch auf niedrigerer Ebene, durch direkte Registermanipulation, ist eine Steuerung problemlos möglich. Die SO-8 Bauform ist Standard in der Elektronikfertigung und ermöglicht sowohl manuelle Lötverfahren als auch automatisierte Bestückungsprozesse. Die Verfügbarkeit von Schaltplänen und Code-Beispielen im Internet erleichtert die schnelle Integration und Validierung der Funktionalität. Als seriöser Anbieter von Elektronikkomponenten stellen wir bei Lan.de sicher, dass die Datenblätter und technischen Spezifikationen stets aktuell und leicht zugänglich sind.
Häufig gestellte Fragen zu PCF8563T/5 – I2C-Real Time Clock, SO-8
Was ist der Hauptvorteil der PCF8563T/5 gegenüber einer Software-basierten Zeiterfassung?
Der Hauptvorteil liegt in der Hardware-basierten Präzision und Zuverlässigkeit. Software-Timer sind anfällig für Schwankungen in der Systemlast des Mikrocontrollers, was zu Ungenauigkeiten führen kann. Die PCF8563T/5 nutzt einen dedizierten Quarzoszillator, der unabhängig von der Hauptprozessorlast arbeitet und somit eine konsistente und genaue Zeitmessung gewährleistet. Zudem kann sie bei Stromausfall durch eine Pufferbatterie weiterlaufen, was bei reiner Software-Lösung nicht möglich ist.
Benötige ich spezielle Kenntnisse im Bereich I2C-Kommunikation, um die PCF8563T/5 zu verwenden?
Grundlegende Kenntnisse der I2C-Kommunikation sind hilfreich, aber nicht zwingend erforderlich. Viele Mikrocontroller-Plattformen wie Arduino bieten Bibliotheken, die die I2C-Kommunikation abstrahieren und die Steuerung der RTC vereinfachen. Mit diesen Bibliotheken können Sie die Zeit einstellen, auslesen und Alarme konfigurieren, ohne die genauen I2C-Protokolle im Detail verstehen zu müssen.
Wie wird die Pufferbatterie für die PCF8563T/5 angeschlossen?
Die PCF8563T/5 verfügt über spezielle Pins, die für den Anschluss einer externen Pufferbatterie vorgesehen sind. Typischerweise wird hier eine kleine Lithium-Knopfzelle (z.B. CR2032) angeschlossen. Die interne Schaltung der RTC sorgt dafür, dass die Batterie automatisch im Falle eines Stromausfalls der Hauptversorgung die Uhr weiter am Laufen hält.
Welche Art von Alarmen kann die PCF8563T/5 auslösen?
Die PCF8563T/5 bietet flexible Alarmfunktionen. Sie kann tägliche, wöchentliche oder monatliche Alarme generieren. Diese Alarme können so konfiguriert werden, dass sie zu einem bestimmten Tag, einer bestimmten Stunde, Minute und Sekunde ausgelöst werden. Oft wird diese Funktion genutzt, um den Mikrocontroller aus dem Standby-Modus zu wecken oder um bestimmte Aktionen zu einem festgelegten Zeitpunkt auszuführen.
Ist die PCF8563T/5 für den Einsatz in rauen Umgebungen geeignet?
Die PCF8563T/5 ist für einen breiten Temperaturbereich von -40°C bis +85°C spezifiziert. Dies macht sie für viele industrielle und anspruchsvolle Umgebungsbedingungen geeignet. Die Robustheit der SO-8 Bauform und die Zuverlässigkeit der NXP-Fertigung tragen ebenfalls zur Eignung für solche Anwendungen bei.
Welche Informationen sind im Datenblatt der PCF8563T/5 zu finden?
Das Datenblatt der PCF8563T/5 enthält detaillierte Informationen zu den elektrischen Eigenschaften, der Pinbelegung, der I2C-Kommunikationsprotokolle, den Betriebsmodi, der Alarm- und Timerfunktionen sowie Anwendungsbeispiele. Es ist die primäre Referenz für die korrekte Implementierung und Nutzung des Bauteils.
Kann die PCF8563T/5 auch als Zähler verwendet werden?
Ja, die PCF8563T/5 verfügt über eine integrierte Timer-Funktion, die für verschiedene Zeitmessungsaufgaben konfiguriert werden kann. Dies kann für einfache Zählerfunktionen oder zur Erzeugung von Zeitintervallen genutzt werden, was sie über ihre Kernaufgabe als Echtzeituhr hinaus vielseitig macht.
