Erweitern Sie Ihre Steuerungskapazitäten mit dem PCF 8574 T – Remote 8-Bit I/O Expander für den I2C-Bus
Wenn Sie in Ihren elektronischen Projekten an die Grenzen der verfügbaren GPIO-Pins Ihres Mikrocontrollers stoßen, bietet der PCF 8574 T eine elegante und effiziente Lösung. Dieses Bauteil ermöglicht es Ihnen, die Anzahl der digitalen Ein- und Ausgänge über den I2C-Bus signifikant zu erweitern, was ihn zur idealen Wahl für fortgeschrittene Maker, Embedded-System-Entwickler und professionelle Ingenieure macht, die komplexe Steuerungsaufgaben realisieren müssen, ohne auf teure oder umständlich zu integrierende Alternativen zurückgreifen zu wollen.
Überlegene Flexibilität und Skalierbarkeit
Im Vergleich zu einfachen I/O-Erweiterungen, die oft eine direkte Port-Kopplung erfordern und somit die Pin-Anzahl des Hauptcontrollers nur marginal erhöhen, revolutioniert der PCF 8574 T den Ansatz. Seine Fähigkeit, über den standardisierten I2C-Bus zu kommunizieren, bedeutet, dass Sie mit nur zwei Steuerleitungen (SDA und SCL) potenziell bis zu acht PCF 8574 T-Chips anbinden können, was eine Erweiterung um bis zu 64 I/O-Pins ermöglicht. Diese bemerkenswerte Skalierbarkeit ist ein entscheidender Vorteil gegenüber Lösungen, die auf proprietäre Protokolle setzen oder nur eine begrenzte Anzahl von Pins bieten.
Umfassende Funktionalität und Anwendungsbereiche
Der PCF 8574 T ist ein 8-Bit-Remote-I/O-Expander, der mit einer breiten Palette von Mikrocontrollern kompatibel ist, darunter populäre Architekturen wie AVR, PIC, ARM und ESP. Seine acht bidirektionalen Pins können entweder als Eingänge oder Ausgänge konfiguriert werden, was eine immense Flexibilität für vielfältige Applikationen bietet.
- Erweiterung von Mikrocontroller-I/Os: Die naheliegendste Anwendung ist die Steigerung der verfügbaren digitalen Schnittstellen für die Anbindung von Sensoren, Aktoren, Displays oder anderen Peripheriegeräten.
- Steuerung von LED-Arrays: Die präzise Ansteuerung von vielen LEDs, sei es für Beleuchtungseffekte, Informationsanzeigen oder Bedienfelder, wird durch die hohe Anzahl an I/O-Pins erheblich vereinfacht.
- Erfassung von Schalterzuständen: Eine Vielzahl von Tastern, Schaltern oder Endschaltern kann parallel an die Eingänge des PCF 8574 T angeschlossen und effizient ausgelesen werden.
- Schnittstelle zu externen Peripheriegeräten: Der Expander kann als Brücke zwischen dem I2C-Bus und Geräten dienen, die serielle oder parallele Eingangs-/Ausgangssignale benötigen.
- Domotik und Gebäudeautomation: In Smart-Home-Anwendungen ermöglicht der PCF 8574 T die dezentrale Erfassung von Sensordaten (Temperatur, Feuchtigkeit, Bewegung) und die Ansteuerung von Aktoren (Relais, Motoren).
- Industrielle Steuerungsanwendungen: In industriellen Umgebungen kann der Chip zur Überwachung von Maschinenstatus, zur Steuerung von kleinen Motoren oder zur Signalisierung von Alarmen eingesetzt werden.
- Robotik: Für komplexe Roboterprojekte bietet der PCF 8574 T die notwendige Flexibilität zur Anbindung verschiedener Sensoren, Motortreiber und anderer Steuerungsmodule.
Technische Spezifikationen und Design-Merkmale

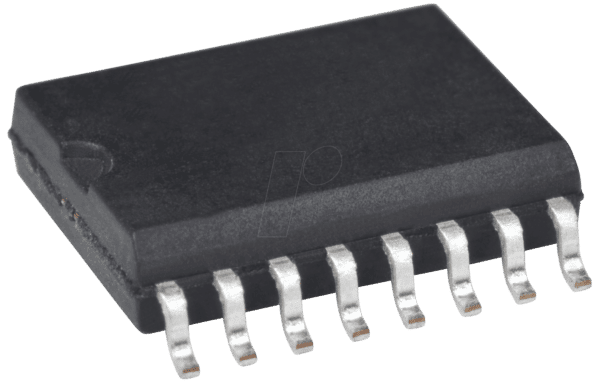

Der PCF 8574 T zeichnet sich durch seine robuste Konstruktion und seine einfache Integration in bestehende Schaltungen aus. Die SOL-16-Bauform ist Standard und ermöglicht eine unkomplizierte Montage auf Leiterplatten.
| Merkmal | Beschreibung |
|---|---|
| Chip-Typ | 8-Bit Remote I/O Expander |
| Kommunikationsprotokoll | I2C-Bus |
| Spannungsbereich | 2.5 V bis 5.5 V (typisch 3.3V oder 5V Systeme) |
| Stromaufnahme | Geringe Betriebsstromaufnahme, optimiert für Energieeffizienz |
| Anzahl I/O-Pins | 8 bidirektionale Pins |
| Adressierbarkeit | Bis zu 8 Geräte pro I2C-Bus durch Jumper oder feste Adressierung konfigurierbar |
| Schnittstellen-Logik | CMOS, direkt kompatibel mit Mikrocontroller-Logikpegeln |
| Gehäuseform | SOL-16 (Surface Mount Package) |
Vorteile der PCF 8574 T Technologie
Die Implementierung des PCF 8574 T in Ihrem Design bietet eine Reihe von klaren Vorteilen:
- Reduzierter Verdrahtungsaufwand: Der I2C-Bus erfordert nur wenige Leitungen, was den Aufbau komplexer Systeme vereinfacht und Kosten für Kabel reduziert.
- Hohe Integration: Durch die Kommunikation über I2C ist der PCF 8574 T einfach in bestehende Mikrocontrollersysteme zu integrieren, ohne zusätzliche komplexe Treiber oder Schnittstellen.
- Kosteneffizienz: Bietet eine kostengünstige Methode zur Erweiterung der I/O-Kapazitäten, verglichen mit der Notwendigkeit, einen leistungsfähigeren Mikrocontroller mit mehr integrierten Pins zu verwenden.
- Zuverlässige Datenübertragung: Der I2C-Bus ist ein etabliertes und robustes Protokoll, das für seine Zuverlässigkeit bekannt ist.
- Skalierbarkeit: Die Möglichkeit, mehrere PCF 8574 T Chips zu kaskadieren, ermöglicht eine nahezu unbegrenzte Erweiterung der I/O-Kanäle.
- Geringer Stromverbrauch: Optimiert für eine effiziente Energieversorgung, was ihn ideal für batteriebetriebene oder energiebewusste Anwendungen macht.
- Hohe Kompatibilität: Funktioniert nahtlos mit einer Vielzahl von Mikrocontroller-Plattformen und Entwicklungsumgebungen.
FAQ – Häufig gestellte Fragen zu PCF 8574 T – Remote 8-Bit I/O Expander for I2C Bus, SOL-16
Kann der PCF 8574 T mit einem 3.3V Mikrocontroller verwendet werden?
Ja, der PCF 8574 T ist für einen Spannungsbereich von 2.5V bis 5.5V spezifiziert, wodurch er problemlos mit sowohl 3.3V als auch 5V Mikrocontrollern eingesetzt werden kann. Achten Sie auf die korrekte Pegelanpassung, falls nötig, obwohl in den meisten Fällen eine direkte Verbindung möglich ist.
Wie viele PCF 8574 T Chips können an einen einzigen I2C-Bus angeschlossen werden?
Theoretisch können bis zu 8 PCF 8574 T Chips an einen einzigen I2C-Bus angeschlossen werden, wenn alle Adress-Jumper (A0, A1, A2) unterschiedlich konfiguriert sind. In der Praxis kann die Anzahl je nach Buskapazität und Verkabelung variieren.
Sind die I/O-Pins des PCF 8574 T als Eingänge oder Ausgänge konfigurierbar?
Ja, alle 8 I/O-Pins des PCF 8574 T sind bidirektional und können entweder als Eingang (zum Auslesen von Zuständen) oder als Ausgang (zur Ansteuerung von Geräten) konfiguriert werden.
Welche Art von Geräten kann ich mit den I/O-Pins des PCF 8574 T steuern?
Sie können eine Vielzahl von Geräten steuern, darunter LEDs, kleine Relais, Transistoren, Buzzer und andere digitale Logikschaltungen, solange die Strom- und Spannungsanforderungen innerhalb der Spezifikationen des PCF 8574 T liegen oder durch zusätzliche Treiberschaltungen angepasst werden.
Kann ich den PCF 8574 T auch als Eingang verwenden, um Schalter auszulesen?
Absolut. Die 8 bidirektionalen Pins können einfach als Eingänge konfiguriert werden, um den Zustand von Schaltern, Tastern, Sensoren oder anderen digitalen Signalen auszulesen.
Benötige ich spezielle Bibliotheken, um den PCF 8574 T in meinem Mikrocontroller-Projekt zu verwenden?
Für die meisten gängigen Mikrocontroller-Plattformen wie Arduino, ESP32 oder Raspberry Pi gibt es etablierte und gut dokumentierte I2C-Bibliotheken, die die Nutzung des PCF 8574 T erheblich vereinfachen. Oftmals sind auch spezifische Bibliotheken für diesen I/O-Expander verfügbar.
Welchen Unterschied gibt es zwischen dem PCF 8574, PCF 8574 A und dem PCF 8574 T?
Der Hauptunterschied liegt in der festen Adresse, die die Chips auf dem I2C-Bus haben. PCF 8574 hat eine Standardadresse, PCF 8574 A hat eine andere Standardadresse, und der Buchstabe am Ende (wie T, A, P, D, N etc.) kennzeichnet oft das Gehäuseformat und geringfügige elektrische Variationen, die aber die grundlegende Funktionalität nicht ändern. Der PCF 8574 T bezieht sich in der Regel auf das SOL-16 Gehäuse.
