Erweitern Sie Ihre Projekte mit dem PCF 8574 PW – 8-Bit I/O Expander für den I2C-Bus
Für Entwickler, Maker und Ingenieure, die an ihre Systemgrenzen stoßen, wenn es um die Ansteuerung von Peripheriegeräten geht, bietet der PCF 8574 PW eine elegante Lösung. Dieses Bauteil erweitert die begrenzte Anzahl von GPIO-Pins eines Mikrocontrollers erheblich und ermöglicht so die Steuerung einer Vielzahl von Komponenten über den simplen und weit verbreiteten I2C-Bus. Wenn Sie komplexere Schaltungen entwerfen, mehr Sensoren integrieren oder eine größere Anzahl von Aktoren ansprechen möchten, ohne auf einen neuen, leistungsstärkeren Mikrocontroller umsteigen zu müssen, ist der PCF 8574 PW die optimale Wahl.
Die unschlagbaren Vorteile des PCF 8574 PW im Detail
Der PCF 8574 PW zeichnet sich durch eine Reihe von Eigenschaften aus, die ihn zu einer überlegenen Wahl gegenüber herkömmlichen Methoden zur GPIO-Erweiterung machen. Seine Hauptstärke liegt in der effizienten Nutzung des I2C-Kommunikationsprotokolls, das eine bidirektionale Datenübertragung über nur zwei Signalleitungen (SDA und SCL) ermöglicht. Dies reduziert den Verkabelungsaufwand drastisch und schafft wertvollen Platz auf der Leiterplatte, was besonders in kompakten Designs von entscheidender Bedeutung ist. Im Vergleich zu parallelen Erweiterungslösungen, die oft eine große Anzahl von Pins und Leitungen erfordern, ist der PCF 8574 PW deutlich ressourcenschonender.
- Signifikante GPIO-Erweiterung: Mit nur einem I2C-Bus können mehrere PCF 8574 PW-Bausteine kaskadiert werden, um die Anzahl der verfügbaren I/O-Ports exponentiell zu erhöhen.
- Einfache I2C-Kommunikation: Das etablierte I2C-Protokoll vereinfacht die Anbindung und Steuerung erheblich, da es von den meisten Mikrocontrollern nativ unterstützt wird.
- Platzsparendes TSSOP-20 Gehäuse: Das kompakte TSSOP-20 Gehäuse minimiert den Platzbedarf auf der Platine, was für die Entwicklung kompakter und leistungsfähiger Geräte unerlässlich ist.
- Kosteneffizienz: Die kostengünstige Natur des PCF 8574 PW ermöglicht es, leistungsstarke Erweiterungslösungen zu realisieren, ohne das Budget zu sprengen.
- Vielseitige Einsatzmöglichkeiten: Von der Steuerung von LEDs und Relais bis hin zur Erfassung von Sensordaten – die Einsatzmöglichkeiten sind nahezu grenzenlos.
- Geringer Stromverbrauch: Der Baustein ist für einen energieeffizienten Betrieb optimiert, was ihn ideal für batteriebetriebene Anwendungen macht.
Technische Spezifikationen und Aufbau
Der PCF 8574 PW ist ein CMOS-Baustein, der entwickelt wurde, um die Anzahl der I/O-Pins für Mikrocontroller und andere I2C-Master-Geräte zu erweitern. Er verfügt über acht bidirektionale Pins, die entweder als Eingänge oder Ausgänge konfiguriert werden können. Diese Pins sind gegen einen Teil der Stromversorgung und Masse geschützt, was eine robuste Funktionalität gewährleistet.
Die Steuerung des PCF 8574 PW erfolgt über das I2C-Bus-Protokoll. Jedes Exemplar des PCF 8574 PW erhält eine eindeutige I2C-Adresse, die über externe Jumper oder Lötpunkte eingestellt werden kann. Dies ermöglicht die parallele Ansteuerung mehrerer Expander auf demselben I2C-Bus. Die Daten werden byteweise gelesen oder geschrieben. Wenn die Pins als Ausgänge konfiguriert sind, können sie entweder auf HIGH (VCC) oder LOW (GND) gesetzt werden. Als Eingänge gelesen, liefern sie den Zustand der externen Schaltung.

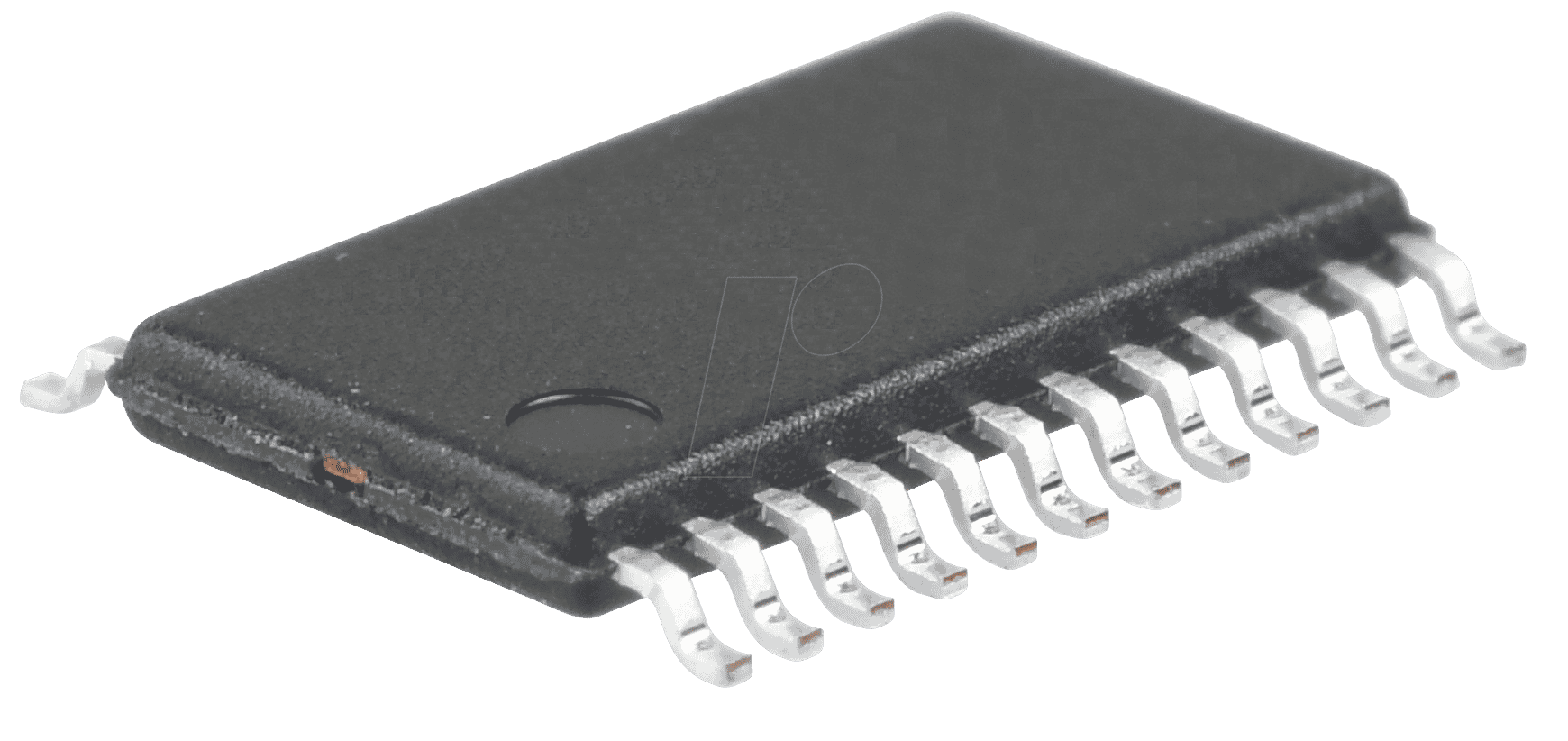

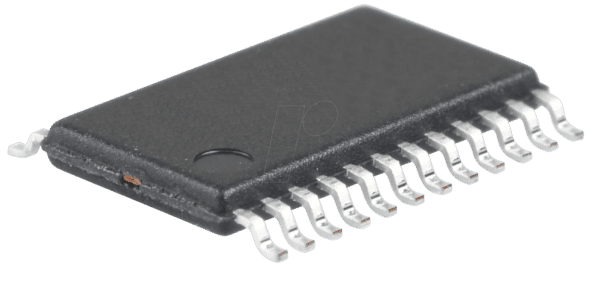

| Merkmal | Beschreibung |
|---|---|
| Hersteller | Nexperia (ursprünglich Philips) |
| Bauteiltyp | Remote 8-Bit I/O Expander |
| Schnittstelle | I2C (Inter-Integrated Circuit) |
| Anzahl I/O-Pins | 8 bidirektionale Pins |
| Gehäusetyp | TSSOP-20 (Thin Shrink Small Outline Package) |
| Betriebsspannung | 2,5 V bis 6 V |
| Max. Strom pro I/O-Pin | 25 mA (typisch) |
| Integrierte Funktionen | Open-drain-Ausgänge, eingebaute Pull-up-Widerstände (nicht aktiv für alle Konfigurationen, aber die Pins sind hierfür ausgelegt) |
| Adressierung | Konfigurierbare I2C-Adresse über Adress-Pins (A0, A1, A2) |
| Temperaturbereich | -40 °C bis +85 °C |
| Einsatzgebiete | Erweiterung von Mikrocontroller-I/O, Ansteuerung von LEDs, Relais, Displays, Erfassung von Schalterzuständen |
Anwendungsbereiche und Integration in Ihre Projekte
Der PCF 8574 PW ist ein äußerst vielseitiger Baustein, der in einer breiten Palette von Anwendungen eingesetzt werden kann. Seine Hauptstärke liegt in der Überbrückung der Lücke zwischen der begrenzten Anzahl von GPIO-Pins vieler Mikrocontroller und dem Bedarf an mehr Steuerungs- und Erfassungsfähigkeiten. Dies macht ihn zu einem unverzichtbaren Werkzeug für:
- DIY-Projekte und Hobby-Elektronik: Erweitern Sie die Funktionalität von Arduino, Raspberry Pi und anderen Mikrocontroller-Plattformen, um komplexere Projekte mit mehr Lichtern, Schaltern und Sensoren zu realisieren.
- Prototypenentwicklung: Testen Sie neue Konzepte und Designs, ohne sofort auf teurere Mikrocontroller mit mehr Pins umsteigen zu müssen.
- Industrielle Automatisierung: In kleineren Steuerungsanwendungen kann der PCF 8574 PW zur Erfassung von Schalterzuständen oder zur Ansteuerung von Indikator-LEDs verwendet werden.
- Robotik: Steuern Sie zusätzliche Motoren (über Treiber), Servos oder integrieren Sie mehr Sensoren zur Umfelderfassung.
- Smart-Home-Anwendungen: Bauen Sie eigene Module zur Steuerung von Beleuchtung, Heizung oder zur Überwachung von Umgebungsbedingungen.
Die Integration ist denkbar einfach. Verbinden Sie die SDA- und SCL-Leitungen des I2C-Busses Ihres Mikrocontrollers mit den entsprechenden Pins des PCF 8574 PW. Versorgen Sie den Baustein mit einer geeigneten Spannung im Bereich von 2,5 V bis 6 V. Die acht I/O-Pins können dann über I2C-Befehle flexibel als Eingänge oder Ausgänge konfiguriert und gesteuert werden. Achten Sie darauf, die Adress-Pins (A0, A1, A2) entsprechend Ihrer gewünschten I2C-Adresse zu verbinden, um Konflikte mit anderen Geräten auf dem Bus zu vermeiden.
Optimale Signalintegrität und Zuverlässigkeit
Der PCF 8574 PW ist für seine Robustheit und Zuverlässigkeit bekannt. Die Open-Drain-Ausgänge der I/O-Pins erlauben eine flexible Anbindung verschiedenster Lasten, solange externe Pull-up-Widerstände korrekt dimensioniert sind. Dies ermöglicht die direkte Ansteuerung von LEDs über Strombegrenzungswiderstände oder die Ansteuerung von Relais über Transistortreiber. Die interne Schutzschaltung der I/O-Pins bietet eine zusätzliche Sicherheitsebene gegen Überspannung und Kurzschlüsse, was die Lebensdauer und Stabilität Ihrer Schaltungen erhöht.
Die Implementierung des I2C-Protokolls auf Hardware-Ebene sorgt für eine zuverlässige und störungsfreie Datenübertragung, selbst in Umgebungen mit elektrischem Rauschen. Die geringe Anzahl von Verbindungsleitungen reduziert zudem das Risiko von Leitungsbrüchen und Fehlern, die bei komplexeren Verdrahtungen auftreten können. Diese Kombination aus robuster Hardware und einem etablierten Kommunikationsprotokoll macht den PCF 8574 PW zu einer vertrauenswürdigen Komponente für anspruchsvolle Projekte.
Häufig gestellte Fragen zu PCF 8574 PW – Remote 8-Bit I/O Expander for I2C Bus, TSSOP-20
Kann ich mehrere PCF 8574 PW-Bausteine an einen einzigen Mikrocontroller anschließen?
Ja, Sie können mehrere PCF 8574 PW-Bausteine an denselben I2C-Bus anschließen. Dies wird durch die konfigurierbaren I2C-Adressen ermöglicht, die Sie über die Adress-Pins (A0, A1, A2) für jeden Baustein individuell einstellen können. So können Sie die Anzahl der verfügbaren I/O-Ports signifikant erweitern.
Welche Spannungsbereiche werden vom PCF 8574 PW unterstützt?
Der PCF 8574 PW unterstützt einen Betriebsspannungsbereich von 2,5 Volt bis 6 Volt. Dies macht ihn kompatibel mit einer Vielzahl von Mikrocontrollern und Logikpegeln, einschließlich 3,3V- und 5V-Systemen.
Wie werden die I/O-Pins des PCF 8574 PW konfiguriert?
Die Konfiguration der I/O-Pins erfolgt softwareseitig über den I2C-Bus. Sie schreiben einen Byte-Wert an die Adresse des PCF 8574 PW, wobei jedes Bit dieses Bytes den Zustand eines einzelnen I/O-Pins bestimmt. Ein Bit auf HIGH setzt den entsprechenden Pin auf HIGH, während ein Bit auf LOW den Pin auf LOW setzt. Die Pins können sowohl als Eingänge als auch als Ausgänge konfiguriert werden, indem Sie den entsprechenden Wert über I2C lesen oder schreiben.
Was bedeutet „Open-Drain-Ausgang“ und welche Auswirkungen hat das?
Ein Open-Drain-Ausgang kann den Ausgangspin auf LOW (Masse) ziehen, aber nicht auf HIGH (Versorgungsspannung). Um den Pin auf HIGH zu steuern, wird ein externer Pull-up-Widerstand benötigt, der den Pin mit der Versorgungsspannung verbindet. Dies bietet Flexibilität bei der Ansteuerung verschiedener Lasten und ermöglicht die Verwendung mit unterschiedlichen Logikpegeln. Achten Sie darauf, einen passenden Pull-up-Widerstand zu verwenden, der dem I2C-Protokoll und Ihrer Anwendung entspricht.
Wie wird die I2C-Adresse des PCF 8574 PW eingestellt?
Die I2C-Adresse des PCF 8574 PW wird über die drei Adress-Pins (A0, A1, A2) konfiguriert. Durch das Verbinden dieser Pins mit HIGH (VCC) oder LOW (GND) können Sie eine von acht möglichen I2C-Adressen auswählen. Dies ist entscheidend, um Kollisionen auf dem I2C-Bus zu vermeiden, wenn mehrere Geräte mit derselben Standardadresse vorhanden sind.
Kann der PCF 8574 PW direkt LEDs steuern?
Ja, der PCF 8574 PW kann direkt LEDs steuern, vorausgesetzt, Sie verwenden einen geeigneten Vorwiderstand zur Strombegrenzung. Die maximal zulässige Stromstärke pro Pin sollte dabei beachtet werden.
Welche Vorteile bietet der TSSOP-20 Gehäusetyp?
Der TSSOP-20 (Thin Shrink Small Outline Package) ist ein sehr kompaktes Gehäuse, das nur wenig Platz auf der Leiterplatte beansprucht. Dies ist besonders vorteilhaft für die Entwicklung kleiner und dicht bestückter Geräte.
