PCF8574AT – Die clevere Lösung für Ihre I2C-Projekte
Entdecken Sie den PCF8574AT, einen Remote 8-Bit I/O Expander, der Ihre Mikrocontroller-Projekte auf ein neues Level hebt. Dieser kleine Chip im SO-16 Gehäuse bietet Ihnen eine einfache und elegante Möglichkeit, die Anzahl Ihrer digitalen Ein- und Ausgänge zu erweitern, ohne dabei kostbare Ressourcen Ihres Mikrocontrollers zu belasten. Stellen Sie sich vor, Sie könnten komplexe Schaltungen realisieren, ohne sich Gedanken über Pin-Knappheit machen zu müssen. Der PCF8574AT macht es möglich!
In der Welt der Elektronik und des IoT ist Flexibilität entscheidend. Projekte wachsen, Anforderungen ändern sich und plötzlich stößt man an die Grenzen der vorhandenen Hardware. Hier kommt der PCF8574AT ins Spiel. Er bietet Ihnen die Freiheit, Ihr Design zu erweitern und anzupassen, ohne die gesamte Schaltung neu aufbauen zu müssen. Er ist der perfekte Partner für Arduino, Raspberry Pi und viele andere Mikrocontroller-Plattformen.
Die Vorteile des PCF8574AT auf einen Blick
- Erweiterung der I/O-Ports: Gewinnen Sie acht zusätzliche, bidirektionale I/O-Ports für Ihre Projekte.
- I2C-Kommunikation: Nutzen Sie den einfachen und weit verbreiteten I2C-Bus für die Kommunikation mit Ihrem Mikrocontroller.
- Adressierbarkeit: Bis zu acht PCF8574AT-Chips können an einem einzigen I2C-Bus betrieben werden, was Ihnen bis zu 64 zusätzliche I/O-Ports ermöglicht.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Anwendungen.
- Kompaktes Design: Das SO-16 Gehäuse spart Platz auf Ihrer Platine.
- Einfache Integration: Dank umfangreicher Dokumentation und Bibliotheken ist die Integration in Ihre Projekte kinderleicht.
Der PCF8574AT ist mehr als nur ein Chip – er ist ein Problemlöser, ein Kreativitätsbooster und ein Garant für erfolgreiche Projekte. Egal, ob Sie ein erfahrener Ingenieur oder ein Hobby-Bastler sind, dieser I/O Expander wird Ihre Arbeit erleichtern und Ihnen neue Möglichkeiten eröffnen.
Technische Daten im Detail
| Eigenschaft | Wert |
|---|---|
| Typ | Remote 8-Bit I/O Expander |
| Kommunikationsschnittstelle | I2C-Bus |
| Anzahl der I/O-Ports | 8 (bidirektional) |
| Adresse | Konfigurierbar über A0, A1, A2 Pins |
| Betriebsspannung | 2.5V bis 6V |
| Stromaufnahme | Typisch 10µA (im Ruhezustand) |
| Gehäuse | SO-16 |
| Betriebstemperatur | -40°C bis +85°C |
Diese Spezifikationen zeigen, dass der PCF8574AT nicht nur leistungsfähig, sondern auch vielseitig einsetzbar ist. Er ist robust genug, um in anspruchsvollen Umgebungen zu funktionieren, und sparsam genug, um in batteriebetriebenen Geräten eingesetzt zu werden.
Anwendungsbereiche – Wo der PCF8574AT glänzt
Die Einsatzmöglichkeiten des PCF8574AT sind nahezu unbegrenzt. Hier sind einige Beispiele, wie Sie diesen I/O Expander in Ihren Projekten einsetzen können:
- LED-Steuerung: Steuern Sie eine große Anzahl von LEDs mit nur wenigen Pins Ihres Mikrocontrollers.
- Tastatur- und Tastermatrix: Lesen Sie komplexe Tastaturen oder Tastermatrizen aus, ohne alle Pins direkt mit dem Mikrocontroller verbinden zu müssen.
- Sensoranbindung: Erweitern Sie die Anzahl der Sensoren, die Sie gleichzeitig auslesen können.
- Relaissteuerung: Steuern Sie mehrere Relais, um verschiedene Geräte ein- und auszuschalten.
- LCD-Ansteuerung: Vereinfachen Sie die Ansteuerung von LCD-Displays.
- Roboterprojekte: Steuern Sie Motoren, Sensoren und andere Aktoren in Ihren Robotern.
- Heimautomation: Bauen Sie intelligente Haussteuerungssysteme mit zahlreichen Sensoren und Aktoren.
Der PCF8574AT ist ein echter Allrounder, der in einer Vielzahl von Anwendungen eingesetzt werden kann. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unzähligen Möglichkeiten, die dieser Chip bietet!
So integrieren Sie den PCF8574AT in Ihr Projekt
Die Integration des PCF8574AT in Ihr Projekt ist denkbar einfach. Verbinden Sie die VCC- und GND-Pins mit der Stromversorgung, die SDA- und SCL-Pins mit den entsprechenden I2C-Pins Ihres Mikrocontrollers und konfigurieren Sie die Adresse des Chips über die A0, A1 und A2 Pins. Schon sind Sie bereit, die zusätzlichen I/O-Ports zu nutzen!
Es gibt zahlreiche Bibliotheken und Beispiele für Arduino, Raspberry Pi und andere Plattformen, die Ihnen den Einstieg erleichtern. Mit wenigen Zeilen Code können Sie die I/O-Ports des PCF8574AT ansteuern und Ihre Schaltung erweitern.
Denken Sie daran, Pull-Up Widerstände an den SDA- und SCL-Leitungen zu verwenden, um eine zuverlässige I2C-Kommunikation zu gewährleisten. Die genauen Werte der Widerstände hängen von der Betriebsspannung und der Kabellänge ab, aber typischerweise werden Werte zwischen 4.7kΩ und 10kΩ verwendet.

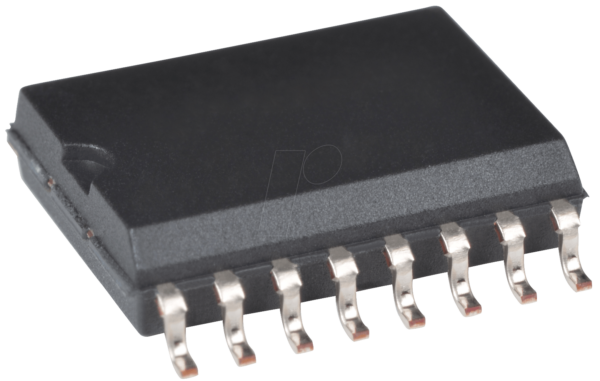

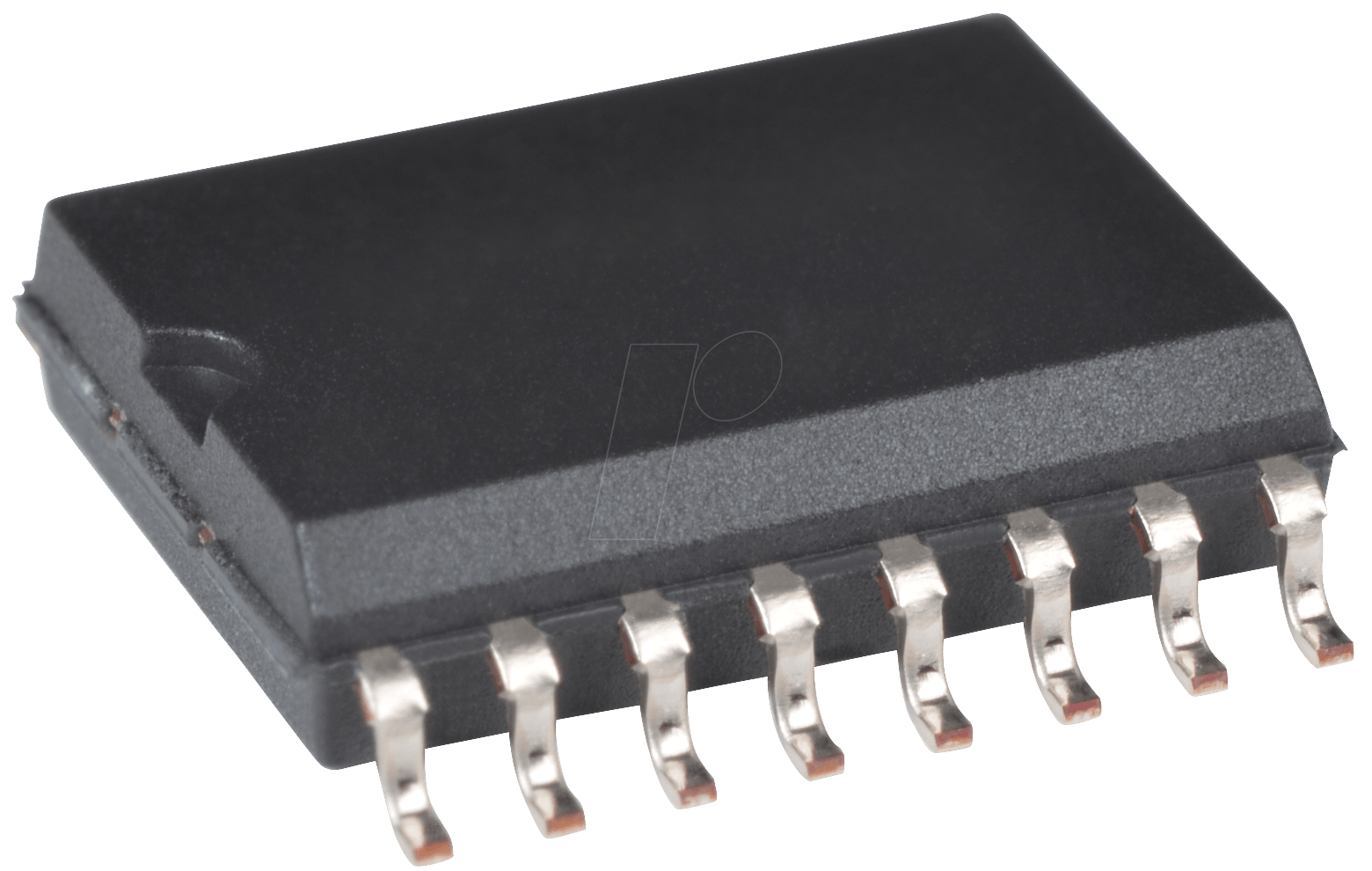

Das PCF8574AT SO-16 Gehäuse – Klein aber oho!
Das SO-16 Gehäuse des PCF8574AT ist nicht nur kompakt, sondern auch einfach zu handhaben. Es lässt sich problemlos auf Lochrasterplatinen oder PCBs löten. Die standardisierte Pinbelegung erleichtert die Verdrahtung und die übersichtliche Anordnung der Pins sorgt für eine einfache Fehlersuche.
Dank seiner geringen Größe findet der PCF8574AT auch in beengten Platzverhältnissen seinen Platz. Dies ist besonders wichtig in miniaturisierten Projekten oder in Anwendungen, bei denen es auf eine kompakte Bauweise ankommt.
Der PCF8574AT – Mehr als nur ein Bauteil
Der PCF8574AT ist mehr als nur ein elektronisches Bauteil. Er ist ein Werkzeug, das Ihnen hilft, Ihre Ideen zu verwirklichen. Er ist ein Problemlöser, der Ihnen die Freiheit gibt, Ihre Projekte zu erweitern und anzupassen. Er ist ein Kreativitätsbooster, der Ihnen neue Möglichkeiten eröffnet. Mit dem PCF8574AT können Sie Ihre Visionen in die Realität umsetzen.
FAQ – Häufig gestellte Fragen zum PCF8574AT
Hier finden Sie Antworten auf häufig gestellte Fragen zum PCF8574AT. Wir hoffen, dass diese Informationen Ihnen helfen, das Produkt besser zu verstehen und optimal einzusetzen.
1. Wie viele PCF8574AT-Chips kann ich an einen I2C-Bus anschließen?
Sie können bis zu acht PCF8574AT-Chips an einen einzigen I2C-Bus anschließen. Jeder Chip benötigt eine eindeutige Adresse, die über die A0, A1 und A2 Pins konfiguriert wird. Dadurch erhalten Sie bis zu 64 zusätzliche I/O-Ports.
2. Welche Pull-Up Widerstände benötige ich für die I2C-Kommunikation?
Für eine zuverlässige I2C-Kommunikation empfehlen wir Pull-Up Widerstände zwischen 4.7kΩ und 10kΩ an den SDA- und SCL-Leitungen. Der genaue Wert hängt von der Betriebsspannung und der Kabellänge ab.
3. Kann ich die I/O-Ports des PCF8574AT als Ein- und Ausgänge verwenden?
Ja, die I/O-Ports des PCF8574AT sind bidirektional und können sowohl als Ein- als auch als Ausgänge verwendet werden. Sie können die Richtung jedes Ports individuell in Ihrem Code festlegen.
4. Welche Betriebsspannung benötigt der PCF8574AT?
Der PCF8574AT kann mit einer Betriebsspannung von 2.5V bis 6V betrieben werden. Dies macht ihn kompatibel mit einer Vielzahl von Mikrocontrollern und Systemen.
5. Gibt es Arduino-Bibliotheken für den PCF8574AT?
Ja, es gibt mehrere Arduino-Bibliotheken, die die Verwendung des PCF8574AT vereinfachen. Diese Bibliotheken bieten Funktionen zum Lesen und Schreiben der I/O-Ports, zum Konfigurieren der Adresse und zur Handhabung der I2C-Kommunikation.
6. Ist der PCF8574AT ESD-empfindlich?
Wie die meisten elektronischen Bauteile ist auch der PCF8574AT ESD-empfindlich. Achten Sie darauf, beim Umgang mit dem Chip antistatische Maßnahmen zu treffen, um Beschädigungen zu vermeiden.
7. Wo finde ich ein Datenblatt für den PCF8574AT?
Ein detailliertes Datenblatt für den PCF8574AT finden Sie auf der Webseite des Herstellers (z.B. Texas Instruments oder NXP Semiconductors) oder über eine einfache Google-Suche nach „PCF8574AT datasheet“.
8. Was bedeutet SO-16 Gehäuse?
SO-16 steht für „Small Outline 16“. Es handelt sich um ein standardisiertes Oberflächenmontagegehäuse (SMD) mit 16 Anschlusspins. Das SO-16 Gehäuse ist kompakt und leicht zu verarbeiten.
