Präzise Steuerung für Ihre Elektronikprojekte: PCA9539D/02 I2C-Bus I/O Erweiterung mit LED-Dimmer Funktion
Sie benötigen mehr digitale Ein- und Ausgänge für Ihr anspruchsvolles Elektronikprojekt oder möchten die Helligkeit von LEDs feinregeln, ohne den Hauptprozessor zu überlasten? Der PCA9633D/02 ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die eine kompakte, leistungsfähige und kosteneffiziente Erweiterung für ihre I2C-basierten Systeme suchen. Er ermöglicht eine nahtlose Integration weiterer Steuerungsfunktionen und bietet dabei fortschrittliche PWM-Funktionalität für die präzise Helligkeitssteuerung von LEDs.
Überlegene Funktionalität und Integration
Der PCA9633D/02 zeichnet sich durch seine hohe Integrationsdichte und die effiziente I2C-Kommunikationsschnittstelle aus. Im Gegensatz zu einfachen I/O-Erweiterungen bietet dieses Bauteil integrierte LED-Dimmer-Funktionen, die eine unabhängige Ansteuerung und Helligkeitsmodulation ermöglichen. Dies reduziert die Komplexität der Hardware und entlastet den Hauptmikrocontroller, was ihn zur überlegenen Wahl für Projekte macht, bei denen Performance und Ressourcenmanagement entscheidend sind.
Erweitern Sie Ihre I/O-Kapazitäten mühelos
Die Notwendigkeit, die Anzahl der verfügbaren digitalen Ein- und Ausgänge in einem Mikrocontroller-System zu erhöhen, ist eine häufige Herausforderung in der Elektronikentwicklung. Ob es darum geht, mehr Sensoren anzubinden, zusätzliche Aktoren zu steuern oder komplexe Benutzeroberflächen zu realisieren – die begrenzten GPIO-Pins vieler Mikrocontroller stoßen schnell an ihre Grenzen. Der PCA9633D/02 adressiert dieses Problem direkt, indem er Ihnen die Möglichkeit gibt, Ihr bestehendes I2C-Bus-System um vier flexible I/O-Ports zu erweitern.
- Einfache Anbindung: Der I2C-Bus (Inter-Integrated Circuit) ist ein weit verbreiteter, bidirektionaler Zwei-Draht-Kommunikationsbus, der eine einfache Integration mehrerer Geräte auf einem einzigen Bus ermöglicht. Der PCA9633D/02 fügt sich nahtlos in bestehende I2C-Systeme ein, ohne aufwendige Pegelwandler oder zusätzliche Schnittstellen-Chips.
- Hohe Kompatibilität: Er unterstützt die Standard-I2C-Protokolle, was eine breite Kompatibilität mit einer Vielzahl von Mikrocontrollern und Entwicklungsumgebungen gewährleistet.
- Flexibilität in der Anwendung: Jeder der vier I/O-Pins kann individuell als Eingang oder Ausgang konfiguriert werden, was eine hohe Anpassungsfähigkeit an die spezifischen Anforderungen Ihres Projekts ermöglicht.
Fortschrittliche LED-Dimmsteuerung für beeindruckende Effekte
Über die reine I/O-Erweiterung hinaus verfügt der PCA9633D/02 über eine leistungsfähige integrierte PWM-Engine für die Helligkeitssteuerung von LEDs. Diese Funktion ist besonders wertvoll in Anwendungen, die dynamische Beleuchtungseffekte, sanfte Übergänge oder eine präzise Helligkeitsanpassung erfordern.
- Individuelle Helligkeitssteuerung: Jeder der vier Ausgänge kann unabhängig voneinander gesteuert werden, was die Erzeugung komplexer Lichtmuster oder das schrittweise Ein- und Ausblenden von LEDs ermöglicht.
- Hohe Auflösung: Die PWM-Funktionalität bietet eine feine Granularität bei der Helligkeitsregelung, was zu flüssigen und naturgetreuen Dimmübergängen führt.
- Prozessor-Entlastung: Die PWM-Erzeugung erfolgt intern im PCA9633D/02. Dies bedeutet, dass der Hauptmikrocontroller nicht ständig Timer und Interrupts verwalten muss, um die Helligkeit zu steuern, sondern sich auf andere rechenintensive Aufgaben konzentrieren kann.
- Energiesparen durch flexible Ansteuerung: Durch die präzise Helligkeitsregelung können Sie den Energieverbrauch von LEDs optimieren, indem Sie sie nur so hell leuchten lassen, wie es für die jeweilige Anwendung erforderlich ist.
Technische Spezifikationen und herausragende Merkmale

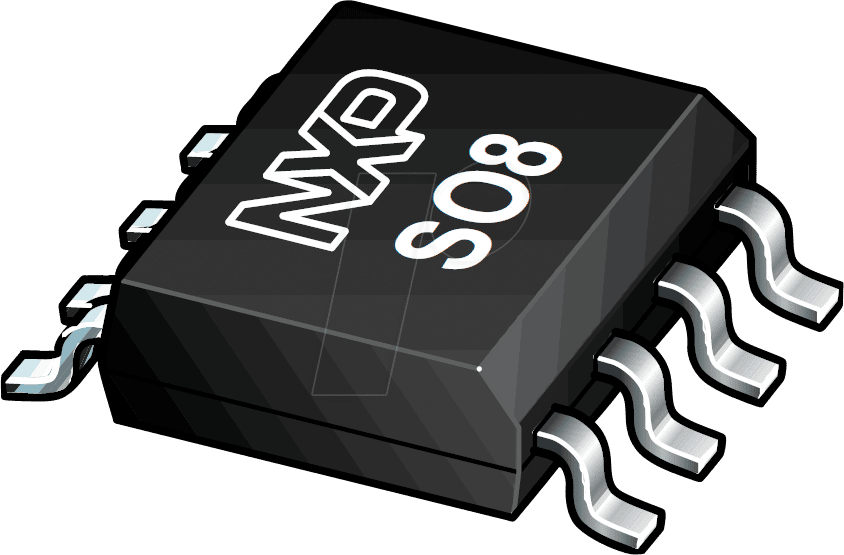

Der PCA9633D/02 ist ein hochintegriertes CMOS-Bauteil, das für seine Zuverlässigkeit und Leistungsfähigkeit bekannt ist. Seine kompakte Bauform im SO-8 Gehäuse macht ihn ideal für Anwendungen mit begrenztem Platzangebot.
| Merkmal | Beschreibung |
|---|---|
| Typ | I2C-Bus I/O Erweiterung mit LED-Dimmer |
| Anzahl der I/O-Ports | 4 |
| Funktionalität der Ports | Konfigurierbar als Ein- oder Ausgang; Integrierte PWM-Funktion für LED-Dimmung |
| Kommunikationsschnittstelle | I2C-Bus (bidirektional, 2-Draht) |
| PWM-Auflösung | Flexible Einstellung der Pulsweite für präzise Helligkeitssteuerung |
| Betriebsspannung | Typischerweise von 2.3V bis 5.5V (spezifische Datenblattangaben beachten) |
| Gehäuse | SO-8 (Small Outline Package) |
| Anwendungsbereiche | Erweiterung von Mikrocontroller-I/Os, dynamische LED-Beleuchtung, Steuerungsaufgaben in Embedded Systems, Smart Home Anwendungen, Robotik, Prototypenentwicklung |
| Besondere Merkmale | Geringer Stromverbrauch, hohe Integrationsdichte, einfache Anbindung, präzise Steuerbarkeit der Ausgänge |
Optimale Einsatzszenarien und branchenspezifische Anwendungen
Die Vielseitigkeit des PCA9633D/02 eröffnet eine breite Palette von Anwendungsmöglichkeiten in verschiedenen Branchen. Seine Fähigkeit, sowohl als digitale Schnittstelle als auch als präziser Dimmer zu fungieren, macht ihn zu einem unverzichtbaren Baustein für moderne Elektronikprojekte.
Industrielle Automatisierung und Steuerung
In industriellen Steuerungsanwendungen ist die zuverlässige Erfassung von Zuständen und die präzise Ansteuerung von Komponenten entscheidend. Der PCA9633D/02 kann zur Überwachung von Schaltern, Tastern oder Sensoren eingesetzt werden. Gleichzeitig ermöglicht die LED-Dimmer-Funktion die Steuerung von Statusanzeigen mit variabler Helligkeit, was eine intuitive Rückmeldung über den Systemzustand gibt. Die I2C-Schnittstelle erlaubt zudem eine platzsparende Verdrahtung auf Schalttafeln.
Konsumerelektronik und Smart Home
Im Bereich der Konsumerelektronik und bei Smart-Home-Geräten spielen optische Rückmeldungen und Ambientebeleuchtung eine immer größere Rolle. Der PCA9633D/02 kann zur Steuerung von LED-Anzeigen auf Geräten verwendet werden, deren Helligkeit sich an die Umgebungsbedingungen anpassen lässt oder die dezente Statusinformationen liefern sollen. Beispiele hierfür sind die Helligkeitsregelung von Bedienknöpfen an Haushaltsgeräten, die Anzeige des Ladestatus von Akkus oder die Schaffung von stimmungsvollen Beleuchtungseffekten in vernetzten Lampen.
Robotik und Prototypenentwicklung
Für Entwickler im Bereich Robotik und für alle, die Prototypen erstellen, bietet der PCA9633D/02 eine wertvolle Ergänzung. Er ermöglicht die Erweiterung der Steuerungsfähigkeiten eines Roboter-Mikrocontrollers für die Ansteuerung von Motoren (über Treiber), die Erfassung von Sensordaten oder die visuelle Signalisierung durch LEDs. Die einfache I2C-Kommunikation vereinfacht den Aufbau komplexer Systeme, auch mit begrenztem Zugang zu vielen GPIO-Pins.
Automotive-Anwendungen (im nicht-kritischen Bereich)
Auch im Automobilbereich, insbesondere bei nicht sicherheitskritischen Anwendungen, kann der PCA9633D/02 seinen Einsatz finden. Zur Steuerung von Innenraumbeleuchtungen, Ambiente-Lichtakzenten oder zur Ansteuerung von kleinen Anzeigen, die über den I2C-Bus kommunizieren, ist er gut geeignet. Die robuste Bauweise und der breite Spannungsbereich sind hierbei vorteilhaft.
Optimierte Konfiguration und Programmierung
Die Programmierung des PCA9633D/02 erfolgt über standardmäßige I2C-Befehle. Das Bauteil verfügt über interne Register, die zur Konfiguration der I/O-Ports, zur Einstellung der PWM-Parameter und zur Überwachung des Zustands verwendet werden.
Die interne Architektur ermöglicht eine flexible Zuweisung der Ports zu digitalen Ein-/Ausgängen oder PWM-gesteuerten Ausgängen. Dies geschieht durch das Schreiben spezifischer Werte in die entsprechenden Konfigurationsregister. Die PWM-Funktion kann für jeden Port einzeln aktiviert und konfiguriert werden, was eine unabhängige Steuerung jedes angeschlossenen Elements erlaubt.
Die Verwendung von Bibliotheken für gängige Mikrocontroller-Plattformen wie Arduino oder Raspberry Pi vereinfacht die Anbindung und Steuerung des PCA9633D/02 erheblich. Diese Bibliotheken abstrahieren die I2C-Kommunikation und stellen einfach zu bedienende Funktionen zur Verfügung, um die Pins zu setzen, zu lesen oder die Helligkeit der LEDs einzustellen.
Häufig gestellte Fragen (FAQ) zu PCA9633D/02 – I2C-Bus I/O Erweiterung, 4-bit, LED-Dimmer, SO-8
Wie viele I/O-Ports bietet der PCA9633D/02?
Der PCA9633D/02 bietet insgesamt vier digitale I/O-Ports.
Kann jeder Port individuell als Eingang oder Ausgang konfiguriert werden?
Ja, jeder der vier I/O-Ports kann unabhängig voneinander als Eingang oder als Ausgang konfiguriert werden. Zusätzlich kann jeder Ausgang für eine PWM-gesteuerte Helligkeitsregelung von LEDs genutzt werden.
Welche Kommunikationsschnittstelle nutzt der PCA9633D/02?
Der PCA9633D/02 nutzt die I2C-Bus-Kommunikationsschnittstelle, auch bekannt als TWI (Two-Wire Interface).
Was bedeutet „LED-Dimmer“ im Kontext dieses Bauteils?
Die „LED-Dimmer“-Funktionalität bezieht sich auf die integrierte Pulsweitenmodulations (PWM)-Fähigkeit des PCA9633D/02. Diese ermöglicht es, die Helligkeit von angeschlossenen LEDs durch schnelle Ein- und Ausschaltzyklen präzise zu steuern, was zu sanften Helligkeitsübergängen führt.
Benötige ich zusätzliche Treiber-ICs für die LEDs, wenn ich den PCA9633D/02 verwende?
Der PCA9633D/02 kann LEDs direkt ansteuern, sofern der Strombedarf der LEDs innerhalb der Spezifikationen des Bauteils liegt. Für LEDs mit höherem Strombedarf oder wenn eine höhere Leistungsausgabe benötigt wird, können zusätzliche Treiber-ICs erforderlich sein, die dann vom PCA9633D/02 gesteuert werden.
In welchem Gehäuse ist der PCA9633D/02 erhältlich?
Der PCA9633D/02 ist im SO-8 (Small Outline Package) Gehäuse erhältlich, welches für seine Kompaktheit bekannt ist.
Unterstützt der PCA9633D/02 eine automatische Adresswahl?
Die Adresswahl des PCA9633D/02 wird typischerweise über externe Lötbrücken oder Pins konfiguriert, um eine Kollision von Adressen auf dem I2C-Bus zu vermeiden. Eine vollautomatische Adresswahl im Sinne einer dynamischen Zuweisung ist nicht die primäre Funktion, sondern erfordert eine manuelle Konfiguration der Adressbits vor dem Betrieb.
