PCA9530D: Erweiterte I²C-Bus-Steuerung für Präzisionsanwendungen
Der PCA9530D ist eine hochintegrierte I²C-Bus I/O-Erweiterung, die speziell für Anwendungen entwickelt wurde, bei denen eine präzise Steuerung von zwei unabhängigen LED-Kanälen mit Dimmfunktion erforderlich ist. Entwickler und Ingenieure, die komplexe Systeme mit begrenzten Mikrocontroller-Ressourcen steuern müssen, finden in diesem 2-Bit-I/O-Expander mit integriertem LED-Dimmer die ideale Lösung für die Erweiterung ihrer digitalen Schnittstellen. Er ermöglicht die nahtlose Integration von bis zu zwei steuerbaren LED-Ausgängen in bestehende I²C-basierte Systeme und eröffnet damit neue Möglichkeiten im Design von Embedded-Systemen, Beleuchtungslösungen und Messgeräten.
Revolutionäre I²C-Erweiterung mit integrierter Dimmfunktion
Im Gegensatz zu herkömmlichen I/O-Expandern, die lediglich digitale Ein- und Ausgänge bereitstellen, bietet der PCA9530D eine entscheidende Funktionalität: die direkte Steuerung der Helligkeit von zwei LEDs über Pulsweitenmodulation (PWM). Diese integrierte Dimmfunktion eliminiert die Notwendigkeit zusätzlicher externer Komponenten wie PWM-Controller oder dedizierter Dimm-ICs. Dies führt zu einer signifikanten Reduzierung der Stückliste, einer Verringerung des Platzbedarfs auf der Platine und einer Vereinfachung des Schaltungsdesigns. Die I²C-Schnittstelle gewährleistet eine einfache Anbindung an nahezu jeden Mikrocontroller, unabhängig von dessen nativen Peripherie-Ressourcen.
Hauptvorteile des PCA9530D im Überblick
- Hohe Integration: Kombiniert I/O-Erweiterung und LED-Dimmfunktion in einem einzigen Chip, was externe Bauteile überflüssig macht.
- Energieeffizienz: Die PWM-gesteuerte Dimmfunktion ermöglicht eine präzise Helligkeitsregelung und optimiert den Energieverbrauch.
- Einfache Anbindung: Standardisierte I²C-Schnittstelle für universelle Kompatibilität mit Mikrocontrollern.
- Kompakte Bauform: Das SO-8 Gehäuse minimiert den Platzbedarf auf der Leiterplatte.
- Flexible Steuerung: Ermöglicht die unabhängige Steuerung von zwei Kanälen mit individuellen Dimm-Einstellungen.
- Reduzierte Systemkomplexität: Vereinfacht das Schaltungsdesign und die Entwicklungszeit.
- Kosteneffizienz: Senkt die Gesamtkosten durch Einsparungen bei Material und Montage.
Präzise LED-Helligkeitssteuerung und I/O-Management
Der PCA9530D erweitert die digitale I/O-Kapazität eines Mikrocontrollers um zwei programmierbare Ausgänge, die entweder als Standard-GPIOs oder als PWM-Ausgänge zur Steuerung von LEDs konfiguriert werden können. Die PWM-Funktionalität ist ein Schlüsselelement, das diesen Chip von Standard-I/O-Expandern unterscheidet. Durch die Ansteuerung der LEDs mittels Pulsweitenmodulation lassen sich fein abgestufte Helligkeitsübergänge realisieren, was für eine Vielzahl von Anwendungen von entscheidender Bedeutung ist. Dies reicht von sanften Ein- und Ausblendeffekten in Ambient-Beleuchtungssystemen bis hin zur präzisen Helligkeitsanpassung in Anzeigeeinheiten oder Status-LEDs, die exakt definierte Leuchtintensitäten erfordern. Die I²C-Kommunikation ermöglicht dabei eine bidirektionale Datenübertragung, wodurch nicht nur die Steuerbefehle gesendet, sondern auch Statusinformationen abgefragt werden können.
Technische Spezifikationen im Detail
Der PCA9530D operiert innerhalb eines breiten Spannungsbereichs, was seine Anwendbarkeit in verschiedenen Systemumgebungen sicherstellt. Die I²C-Kommunikation unterstützt Standard- und Schnellmodus-Geschwindigkeiten, wodurch eine effiziente Datenübertragung auch bei komplexen Steuerungsaufgaben gewährleistet ist. Jeder der beiden I/O-Kanäle kann unabhängig voneinander konfiguriert werden. Dies bedeutet, dass ein Kanal als einfacher digitaler Ausgang (HIGH/LOW) und der andere Kanal als PWM-gesteuerter Dimm-Ausgang fungieren kann, oder beide Kanäle für unterschiedliche Helligkeitsstufen programmiert werden.
Anwendungsfelder und Einsatzszenarien
Die Vielseitigkeit des PCA9530D eröffnet zahlreiche Anwendungsfelder. In der Automobilindustrie kann er zur Steuerung von Innenraumbeleuchtung mit dynamischen Helligkeitsprofilen eingesetzt werden. In der Unterhaltungselektronik ermöglicht er die Realisierung von ansprechenden Lichteffekten in Hi-Fi-Anlagen oder Spielekonsolen. Für medizinische Geräte und Laborausrüstung ist die präzise und flickerfreie Helligkeitsregelung von Indikator-LEDs essenziell. Im Bereich Smart Home kann der PCA9530D zur Steuerung von dezenter Ambientebeleuchtung oder zur Anzeige von Statusinformationen genutzt werden, ohne die Komplexität der Hauptsteuerungseinheit unnötig zu erhöhen. Auch in industriellen Steuerungs- und Automatisierungssystemen, wo die Anzeige von Betriebsstatus durch farbige LEDs mit variabler Helligkeit erfolgt, spielt der PCA9530D seine Stärken aus.
Die Überlegenheit der PCA9530D-Technologie
Im Vergleich zu Lösungen, die separate PWM-Controller und I/O-Expander erfordern, bietet der PCA9530D einen erheblichen Vorteil durch seine Integration. Die direkte Anbindung der LEDs an die PWM-Ausgänge des Chips vereinfacht das Layout der Leiterplatte und reduziert die Anzahl der Verbindungen. Dies führt nicht nur zu einer höheren Zuverlässigkeit durch weniger potenzielle Fehlerquellen, sondern auch zu einer gesteigerten Performance, da die Signalwege kürzer sind. Die fortschrittliche interne Architektur des PCA9530D gewährleistet eine präzise und stabile PWM-Generierung über einen weiten Temperaturbereich, was ihn zu einer verlässlichen Komponente für anspruchsvolle Embedded-Systeme macht.
Erweiterte Funktionalität durch I²C-Kommunikation
Die Kommunikation über den I²C-Bus ist ein weiterer entscheidender Vorteil des PCA9530D. Der I²C-Bus ist ein weit verbreiteter Zwei-Draht-Serienbus, der die Kommunikation zwischen verschiedenen integrierten Schaltkreisen ermöglicht. Diese standardisierte Schnittstelle vereinfacht die Integration des PCA9530D in bestehende oder neue Designs erheblich, da viele Mikrocontroller standardmäßig über I²C-Master-Funktionalität verfügen. Die Adressierbarkeit des Chips ermöglicht zudem die parallele Anbindung mehrerer PCA9530D-Geräte an denselben I²C-Bus, wodurch die I/O-Erweiterung nahezu unbegrenzt skaliert werden kann. Dies ist besonders vorteilhaft in Projekten, die eine große Anzahl von steuerbaren LEDs oder digitalen Ein-/Ausgängen benötigen.

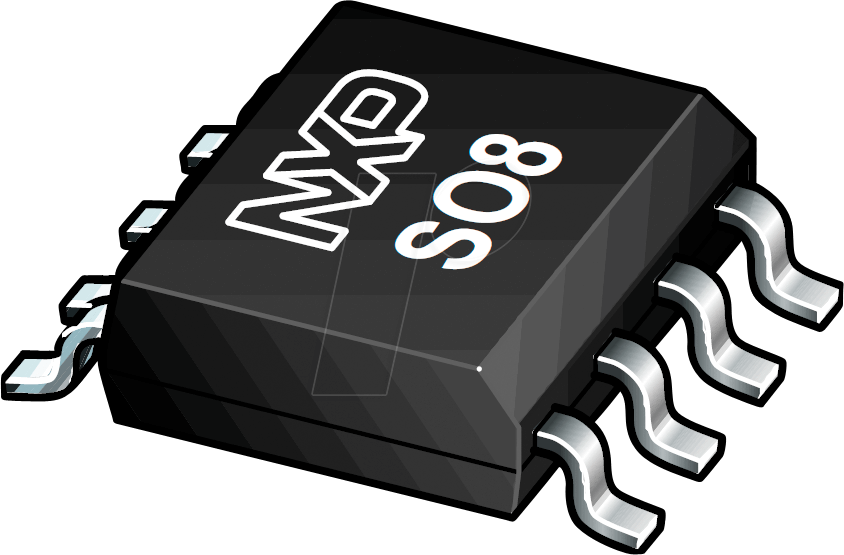

Qualität und Zuverlässigkeit im SO-8 Gehäuse
Das SO-8 (Small Outline Package, 8 Pins) Gehäuse des PCA9530D ist ein Industriestandard, der für seine Robustheit und einfache Handhabung bei der Leiterplattenbestückung bekannt ist. Dieses Gehäuse bietet eine gute thermische Performance und ermöglicht eine effiziente Platzierung auf der Platine, selbst in kompakten Geräten. Die für diesen Chip typischen Materialien und Fertigungsprozesse gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit, was für professionelle Anwendungen unerlässlich ist. Die Qualität der internen Komponenten und die sorgfältige Verarbeitung tragen dazu bei, dass der PCA9530D auch unter anspruchsvollen Betriebsbedingungen stabil funktioniert.
Technische Daten im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produktkategorie | I²C-Bus I/O Erweiterung mit LED-Dimmer |
| Anzahl der Kanäle | 2 (individuell konfigurierbar als GPIO oder PWM) |
| PWM-Funktionalität | Integrierter 8-Bit-PWM-Controller pro Kanal für Helligkeitsregelung |
| Kommunikationsschnittstelle | I²C-Bus (Standardmodus und Schnellmodus unterstützt) |
| Gehäusetyp | SO-8 (Small Outline Package, 8 Pins) |
| Betriebsspannung | Typischerweise 2.5 V bis 5.5 V (genaue Spezifikation im Datenblatt des Herstellers) |
| Steuerungsmodi | Unabhängige Konfiguration jedes Kanals (GPIO, PWM) |
| Anwendungsgebiete | LED-Helligkeitssteuerung, erweiterte I/O-Funktionen, Embedded-Systeme, Beleuchtung, Anzeigesteuerung |
Einsatzmöglichkeiten: Von Ambientlicht bis Systemstatus
Die Fähigkeit, die Helligkeit von LEDs präzise zu steuern, macht den PCA9530D zu einer idealen Wahl für eine breite Palette von Anwendungen, bei denen die Lichtintensität eine wichtige Rolle spielt. In der Verbraucherelektronik können sanfte Übergänge für ein angenehmes Ambiente geschaffen werden, oder die Helligkeit von Anzeige-LEDs kann an die Umgebungshelligkeit angepasst werden, um die Ablesbarkeit zu optimieren und Blendung zu vermeiden. Für Systemstatusanzeigen ermöglicht die Dimmfunktion, zwischen verschiedenen Alarmstufen oder Betriebszuständen visuell zu unterscheiden, ohne auf komplexe Multiplexer oder separate Helligkeitsregler zurückgreifen zu müssen. Die programmierbaren PWM-Zyklen ermöglichen feine Justierungen, von einem leichten Glimmen bis zur vollen Leuchtkraft, und bieten so maximale Flexibilität für das Design.
Die Vorteile der digitalen Steuerung
Die digitale Steuerung über den I²C-Bus bietet gegenüber analogen Dimmverfahren erhebliche Vorteile. Sie ist immun gegen Rauschen und Störungen, was zu einer konsistenteren und reproduzierbareren Helligkeitsregelung führt. Darüber hinaus ermöglicht die digitale Steuerung eine präzise Programmierung von Helligkeitsprofilen, zeitgesteuerten Dimmsequenzen und sogar von dynamischen Lichteffekten, die auf externe Ereignisse reagieren können. Die Anbindung an einen Mikrocontroller erlaubt eine nahtlose Integration in komplexere Steuerungsalgorithmen, beispielsweise zur automatischen Anpassung der Beleuchtung basierend auf Sensordaten oder zur Synchronisation von Lichteffekten mit anderen Systemkomponenten.
FAQ – Häufig gestellte Fragen zu PCA9530D – I²C-Bus I/O Erweiterung, 2-bit, LED-Dimmer, SO-8
Wie wird der PCA9530D an einen Mikrocontroller angeschlossen?
Der PCA9530D wird über die standardisierte I²C-Schnittstelle an einen Mikrocontroller angeschlossen. Dies erfordert typischerweise zwei Datenleitungen (SDA für Daten und SCL für die Taktung) sowie eine gemeinsame Masse (GND) und eine Versorgungsspannung (VCC).
Welche Art von LEDs kann mit dem PCA9530D gesteuert werden?
Der PCA9530D ist für die Steuerung von Standard-Leuchtdioden (LEDs) geeignet. Die maximale Stromstärke und die benötigte Vorwiderstandsberechnung hängen von den spezifischen LEDs ab und sollten gemäß den Datenblättern der LEDs und den Empfehlungen des PCA9530D-Herstellers dimensioniert werden.
Benötige ich zusätzliche Widerstände für die LED-Steuerung?
Ja, für die Stromlimitierung der LEDs sind in der Regel Vorwiderstände erforderlich, um eine Überlastung und Beschädigung der LEDs zu vermeiden. Die genauen Werte der Vorwiderstände hängen von den Vorwärtsspannungs- und Stromanforderungen der verwendeten LEDs sowie von der Versorgungsspannung ab.
Kann der PCA9530D auch als allgemeiner digitaler Ein-/Ausgang (GPIO) verwendet werden?
Ja, jeder der beiden Kanäle des PCA9530D kann unabhängig voneinander entweder als GPIO (General Purpose Input/Output) oder als PWM-Ausgang für die LED-Dimmfunktion konfiguriert werden.
Wie viele PCA9530D-Chips können an einen einzigen I²C-Bus angeschlossen werden?
Die Anzahl der an einen I²C-Bus anschließbaren Geräte hängt von der Buskapazität und der Anzahl der verfügbaren Adressen ab. Da jeder PCA9530D eine eigene I²C-Adresse hat (oft über konfigurierbare Adresspins), können mehrere Chips parallel an denselben Bus geschaltet werden, um die I/O-Erweiterung zu skalieren.
Ist der PCA9530D für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der PCA9530D ist für allgemeine Embedded-Anwendungen konzipiert. Für sicherheitskritische Anwendungen, die spezielle Zertifizierungen oder zusätzliche Fehlertoleranzmechanismen erfordern, sind möglicherweise dedizierte Sicherheits-ICs oder entsprechend qualifizierte Bauteile erforderlich. Es ist ratsam, das offizielle Datenblatt des Herstellers und die Anforderungen der jeweiligen Anwendung zu konsultieren.
Welche Softwarebibliotheken stehen für die Ansteuerung des PCA9530D zur Verfügung?
Für gängige Mikrocontroller-Plattformen und Entwicklungsumgebungen existieren oft von Herstellern bereitgestellte oder von der Community entwickelte Bibliotheken und Treiber für den PCA9530D. Diese vereinfachen die Implementierung der I²C-Kommunikation und die Konfiguration der I/O-Kanäle erheblich.
