Entfesseln Sie die volle Kontrolle über Ihre Peripheriegeräte mit dem PCA 9554 D – Bus-Controller
Der PCA 9554 D – Bus-Controller, Push-Pull, SO-16 ist die ideale Lösung für Entwickler und Technikbegeisterte, die eine präzise und effiziente Steuerung von bis zu acht I/O-Pins über eine I²C-Schnittstelle benötigen. Wenn Sie vor der Herausforderung stehen, die Anzahl der verfügbaren GPIO-Pins auf Ihrem Mikrocontroller zu erweitern oder externe Geräte wie LEDs, Relais oder Sensoren mit minimalem Aufwand zu integrieren, bietet dieser Controller eine überlegene und kosteneffiziente Alternative zu komplexeren Multiplexing-Strategien oder zusätzlichen Mikrocontrollern.
Überlegene Konnektivität und Leistung
Im Gegensatz zu Standard-GPIO-Expansionslösungen, die oft nur eine begrenzte Anzahl von Pins oder eine weniger flexible Ansteuerung bieten, zeichnet sich der PCA 9554 D durch seine integrierten Push-Pull-Ausgänge aus. Diese ermöglichen eine höhere Strombelastbarkeit und schnellere Schaltzeiten, was ihn zur perfekten Wahl für anspruchsvolle Anwendungen macht, bei denen Signalintegrität und Reaktionsgeschwindigkeit entscheidend sind. Die native I²C-Schnittstelle vereinfacht zudem die Integration in bestehende Systeme und reduziert den benötigten Hardware-Aufwand erheblich. Dies ermöglicht eine skalierbare und robuste Erweiterung der digitalen Ein- und Ausgänge für eine Vielzahl von elektronischen Projekten.
Hauptvorteile des PCA 9554 D – Bus-Controllers
- Flexible I/O-Konfiguration: Acht individuell konfigurierbare Ports, die wahlweise als Eingang oder Ausgang genutzt werden können, bieten maximale Flexibilität für jede Anwendung.
- Integrierte Push-Pull-Ausgänge: Ermöglichen direkten Betrieb von Lasten ohne zusätzliche Treiber und bieten höhere Stromtreiberfähigkeiten im Vergleich zu Open-Drain-Ausgängen.
- Effiziente I²C-Schnittstelle: Reduziert die Anzahl der benötigten Steuerleitungen und vereinfacht die Verdrahtung, was besonders in platzbeschränkten Designs von Vorteil ist.
- Niedriger Stromverbrauch: Optimiert für energieeffiziente Systeme, ideal für batteriebetriebene oder stromsparende Geräte.
- Breiter Betriebsspannungsbereich: Kompatibel mit einer Vielzahl von Systemspannungen, was die Integration in diverse Mikrocontrollersysteme erleichtert.
- Hohe Schaltgeschwindigkeit: Bietet schnelle Reaktionszeiten für dynamische Steuerungsaufgaben.
- Adressierbarkeit: Bis zu acht PCA 9554 D-Geräte können auf demselben I²C-Bus adressiert werden, was eine erhebliche Skalierbarkeit ermöglicht.
Technische Spezifikationen und Eigenschaften

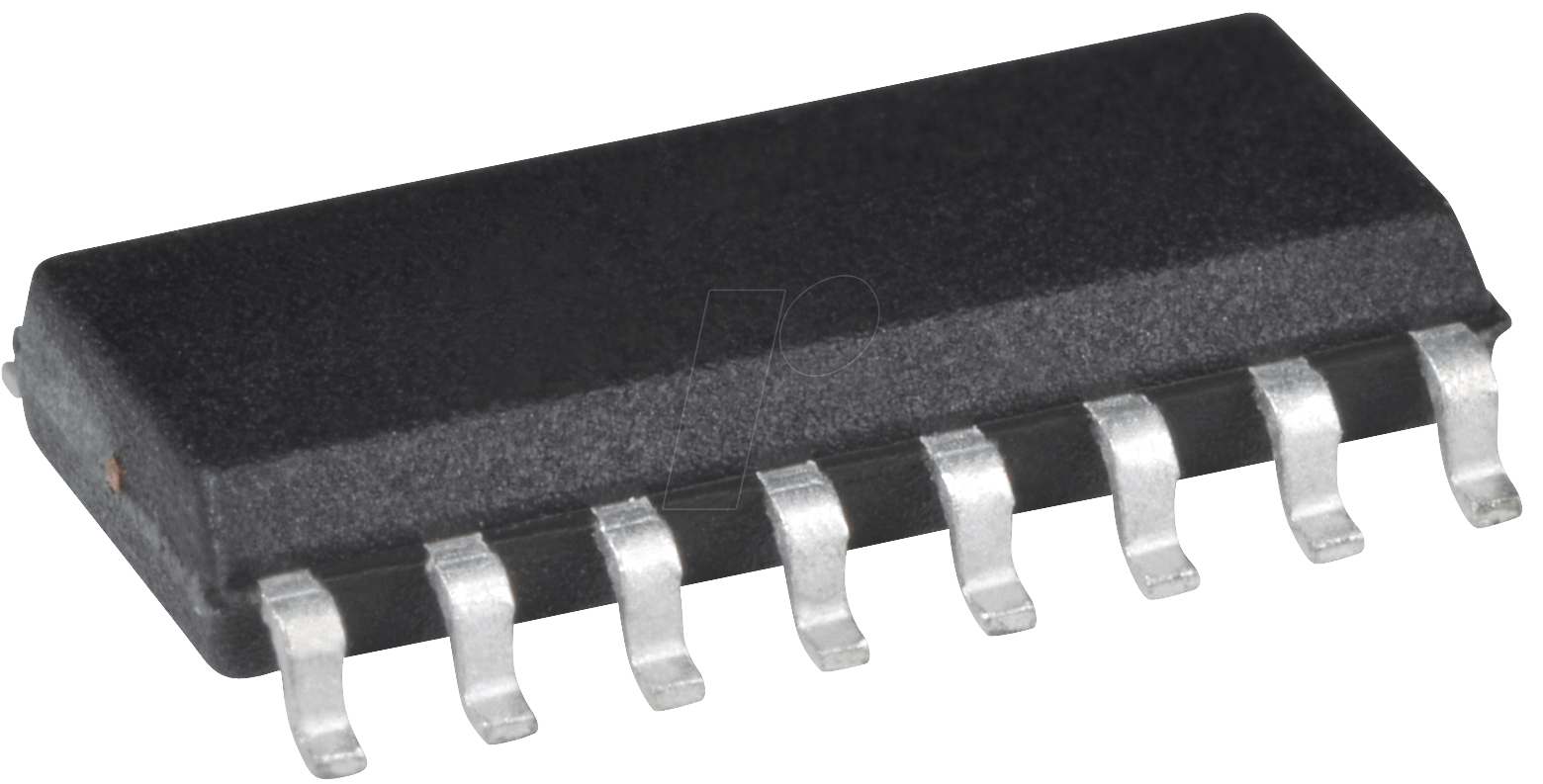

Der PCA 9554 D ist ein hochintegrierter Halbleiterbaustein, der speziell für die Erweiterung digitaler Ein- und Ausgänge über eine I²C-Schnittstelle entwickelt wurde. Sein kompaktes SO-16-Gehäuse macht ihn ideal für SMD-Bestückung und somit für den Einsatz in einer breiten Palette von elektronischen Geräten.
| Merkmal | Beschreibung |
|---|---|
| Typ | I²C-Bus-I/O-Expander |
| Anzahl der I/O-Ports | 8 |
| Ausgangstreiber | Push-Pull |
| Gehäuseform | SO-16 |
| I²C-Adresse | Konfigurierbar über Adresspins (A0, A1, A2) |
| Betriebsspannung (Vcc) | 2,5 V bis 5,5 V |
| Stromaufnahme (typisch) | Wenige Mikroampere im Standby-Modus, wenige Milliampere bei aktiver Kommunikation und I/O-Schaltung. Der genaue Wert hängt von der Taktfrequenz und der Anzahl der geschalteten Pins ab. |
| Schaltgeschwindigkeit | Optimiert für die I²C-Kommunikation, ermöglicht schnelle Reaktionen bei der Steuerung von Peripheriegeräten. |
| Integrierte Funktionen | Eingebaute Pull-up-Widerstände (intern bei Eingängen), Schalter für Ausgangszustände. |
| Einsatzbereiche | LED-Steuerung, Tastenabfrage, Schalterzustandsüberwachung, Relaisansteuerung, Schnittstellen zu externen Sensoren und Modulen. |
Anwendungsgebiete des PCA 9554 D
Die Vielseitigkeit des PCA 9554 D – Bus-Controllers, Push-Pull, SO-16 eröffnet eine breite Palette von Anwendungsmöglichkeiten in der Elektronikentwicklung:
- Erweiterung von Mikrocontrollern: Wenn die GPIO-Pins Ihres primären Mikrocontrollers knapp werden, bietet der PCA 9554 D eine einfache Möglichkeit, zusätzliche I/O-Kanäle hinzuzufügen, ohne auf einen größeren oder komplexeren Mikrocontroller umsteigen zu müssen. Dies ist besonders nützlich in Designs mit begrenztem Platz und Budget.
- Peripheriegerätesteuerung: Die acht Ports können zur Steuerung von LEDs, kleineren Motoren über Treiber, Summern oder zur Ansteuerung von Relais über entsprechende Treiberstufen verwendet werden. Die Push-Pull-Ausgänge sorgen dabei für saubere Schaltsignale.
- Sensorintegration: Digitale Sensoren, die einen einfachen Ein- oder Ausgang benötigen, können problemlos an den PCA 9554 D angeschlossen werden. Dies ermöglicht die Erfassung von Daten wie Umgebungslicht, Temperatur (bei digitalen Ausgaben), Schalterzuständen oder das Auslesen von Encoder-Signalen.
- Benutzerinterface-Elemente: Die Integration von Tasten, Schaltern oder kleinen Displays kann durch die Verwendung des PCA 9554 D vereinfacht werden. Die Abfrage von Tasten kann effizient über die Eingangspins erfolgen.
- Kommunikationsschnittstellen: In bestimmten Szenarien kann der PCA 9554 D auch zur Steuerung von Signalleuchten oder als Teil einer komplexeren Schnittstelle für industrielle Steuerungsanwendungen dienen.
- Automatisierung und IoT: In Projekten im Bereich Smart Home, industrielle Automatisierung oder Internet of Things (IoT) ermöglicht der PCA 9554 D die Anbindung und Steuerung einer Vielzahl von Sensoren und Aktoren, wodurch die Funktionalität und Intelligenz des Systems erweitert wird.
- Prototyping und Hobbyprojekte: Die einfache Handhabung und die geringe Pin-Anzahl für die Anbindung machen ihn zu einem unverzichtbaren Werkzeug für Maker, Studenten und Entwickler, die schnell und unkompliziert Prototypen erstellen möchten.
FAQs – Häufig gestellte Fragen zu PCA 9554 D – Bus-Controller, Push-Pull, SO-16
Wie wird der PCA 9554 D mit einem Mikrocontroller verbunden?
Der PCA 9554 D wird über die I²C-Schnittstelle (SDA und SCL) mit dem Mikrocontroller verbunden. Zusätzlich werden Stromversorgung (Vcc) und Masse (GND) benötigt. Die Adresspins (A0, A1, A2) werden je nach gewünschter I²C-Adresse auf High oder Low gelegt, um mehrere Geräte auf demselben Bus eindeutig zu identifizieren.
Können die I/O-Ports des PCA 9554 D direkt LEDs ansteuern?
Ja, die Push-Pull-Ausgänge des PCA 9554 D sind in der Lage, eine moderate Anzahl von LEDs direkt anzusteuern, vorausgesetzt, der Strombedarf pro LED überschreitet nicht die maximalen Strombelastbarkeitsgrenzen des Ausgangs und des Bausteins insgesamt. Für eine größere Anzahl von LEDs oder LEDs mit höherem Strombedarf wird die Verwendung von Strombegrenzungswiderständen oder externen Treibern empfohlen.
Welche I²C-Taktfrequenzen unterstützt der PCA 9554 D?
Der PCA 9554 D unterstützt Standard-I²C-Taktfrequenzen, typischerweise bis zu 400 kHz (Fast-mode). Die genaue unterstützte Frequenz kann je nach spezifischem Datenblatt des Herstellers variieren, aber dies ist eine übliche Spezifikation für diese Art von I/O-Expandern.
Wie wird die Richtung (Eingang/Ausgang) eines Ports konfiguriert?
Die Richtung jedes einzelnen I/O-Ports wird über das Konfigurationsregister des PCA 9554 D gesteuert. Durch Schreiben eines 0 in das entsprechende Bit im Konfigurationsregister wird der Port als Ausgang konfiguriert, und durch Schreiben einer 1 wird er als Eingang konfiguriert. Dies geschieht über I²C-Kommunikation.
Kann der PCA 9554 D mit verschiedenen Mikrocontrollern verwendet werden?
Ja, da der PCA 9554 D eine Standard-I²C-Schnittstelle verwendet, ist er mit nahezu jedem Mikrocontroller kompatibel, der über eine I²C-Master-Funktionalität verfügt. Dazu gehören beliebte Architekturen wie Arduino (AVR), ESP32/ESP8266, STM32, Raspberry Pi (via GPIO-Pins als I²C-Master emuliert) und viele andere.
Was bedeutet „Push-Pull“ im Kontext des PCA 9554 D?
„Push-Pull“ bezieht sich auf die Art und Weise, wie der Ausgangstreiber den Logikpegel steuert. Ein Push-Pull-Ausgang kann sowohl den Ausgang aktiv auf Vcc (High-Pegel) „drücken“ als auch aktiv auf Masse (Low-Pegel) „ziehen“. Dies führt zu schnelleren Schaltzeiten und einer besseren Signalqualität im Vergleich zu Open-Drain-Ausgängen, die nur einen Pegel aktiv steuern und auf einen externen Pull-up-Widerstand für den anderen Pegel angewiesen sind.
Wie viele PCA 9554 D-Chips können auf einem einzigen I²C-Bus betrieben werden?
Theoretisch können bis zu acht PCA 9554 D-Chips auf einem einzigen I²C-Bus betrieben werden. Dies liegt daran, dass die I²C-Adresse jedes Chips über die Adresspins A0, A1 und A2 individuell eingestellt werden kann. In der Praxis kann die maximale Anzahl auch von der Qualität der I²C-Leitungslänge und den Buskapazitäten abhängen.
