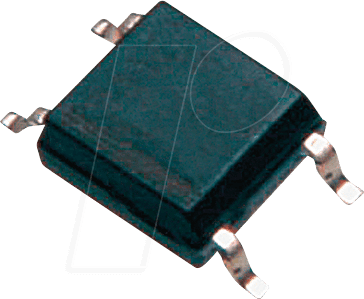

Zuverlässige Signalentkopplung für anspruchsvolle Elektronikprojekte: Der PC357N3J000F Optokoppler
Wenn es um die zuverlässige Trennung von Stromkreisen in komplexen elektronischen Systemen geht, ist der PC357N3J000F 1-fach Optokoppler die ideale Lösung für Entwickler, Ingenieure und Technikbegeisterte. Dieses Hochleistungsbauteil minimiert effektiv die Gefahr von Überspannungsschäden und elektrischen Störungen, indem es eine galvanische Trennung zwischen Eingangs- und Ausgangsschaltungen gewährleistet. Entwickelt für den professionellen Einsatz in industriellen Steuerungen, Stromversorgungen und Kommunikationsgeräten, bietet der PC357N3J000F eine kompromisslose Leistung und Sicherheit.
Maximale Isolation und Sicherheit mit dem PC357N3J000F
Der PC357N3J000F zeichnet sich durch eine herausragende Durchschlagsfestigkeit von 3,75 kV aus, was ihn zu einer sicheren Wahl für Anwendungen macht, bei denen hohe Spannungsunterschiede bestehen. Diese Eigenschaft schützt empfindliche nachgeschaltete Komponenten vor transienten Überspannungen und unerwünschten Störsignalen, die über eine gemeinsame Masse übertragen werden könnten. Die Fähigkeit, bis zu 80 Volt zu schalten und dabei einen maximalen Strom von 50 mA zu verarbeiten, deckt eine breite Palette von typischen Anwendungsfällen ab, von der Steuerung von Relais bis zur Überwachung von Sensorsignalen.
Überlegene Leistung durch optimiertes Design
Im Vergleich zu einfacheren optoelektronischen Kopplern bietet der PC357N3J000F eine signifikant verbesserte Performance, die sich in seinem Übertragungsverhältnis (CTR) von 200-400 % widerspiegelt. Dieses hohe CTR bedeutet, dass bereits ein geringer Eingangsstrom einen deutlich stärkeren Ausgangsstrom steuern kann, was zu einer effizienteren und reaktionsschnelleren Schaltung führt. Die MFP-4 Bauform (Miniature Flat Package, 4-Pin) ermöglicht eine platzsparende Integration in dichte Leiterplattenlayouts, was in vielen modernen elektronischen Geräten von entscheidender Bedeutung ist.
Vorteile des PC357N3J000F im Überblick
- Galvanische Trennung: Bietet vollständige elektrische Isolation zwischen Ein- und Ausgang, schützt vor Überspannungen und Störungen.
- Hohe Durchschlagsfestigkeit: Mit 3,75 kV ideal für Anwendungen mit hohen Spannungsdifferenzen und zur Gewährleistung der Systemsicherheit.
- Breiter Betriebsspannungsbereich: Geeignet für Schaltungen bis 80 V, was eine hohe Flexibilität in verschiedenen Anwendungen ermöglicht.
- Optimiertes Übertragungsverhältnis (CTR): Ein CTR von 200-400 % sorgt für effiziente Signalübertragung und geringen Steuereingangsstrom.
- Kompakte Bauform: Die MFP-4 Verpackung minimiert den Platzbedarf auf der Leiterplatte und erleichtert das Design kompakter Geräte.
- Robuste Performance: Entwickelt für den zuverlässigen Betrieb in anspruchsvollen Umgebungen und industriellen Anwendungen.
- Zuverlässige Signalübertragung: Reduziert das Risiko von Bodenpotentialverschiebungen und EMI (Elektromagnetische Interferenz).
Technische Spezifikationen und Einsatzgebiete
Der PC357N3J000F ist ein unidirektionaler Optokoppler, der üblicherweise als Phototransistor-Ausgangsvariante konfiguriert ist. Er besteht aus einer Infrarot-Leuchtdiode (IR LED) auf der Eingangsseite, die Licht aussendet, wenn ein Strom durch sie fließt. Dieses Licht wird von einem empfindlichen Phototransistor auf der Ausgangsseite detektiert, der dann entsprechend schaltet. Die genaue Kennlinie des Transistors und die Qualität der optischen Kopplung bestimmen das Übertragungsverhältnis und die Schaltgeschwindigkeit.
Anwendungsgebiete für den PC357N3J000F umfassen:
- Netzteiltechnik: Isolierung von Steuer- und Überwachungsschaltungen in Schaltnetzteilen.
- Industrielle Automatisierung: Schnittstellen zwischen speicherprogrammierbaren Steuerungen (SPS) und Feldgeräten wie Sensoren oder Aktoren.
- Audio- und Videotechnik: Entkopplung von Signalpfaden zur Vermeidung von Brummschleifen und zur Rauschunterdrückung.
- Telekommunikation: Isolierung von Schnittstellen in Kommunikationsgeräten zum Schutz vor Überspannungen.
- Motorsteuerungen: Ansteuerung von Leistungsbauelementen in Gleich- und Wechselstrommotoren.
- Mess- und Prüftechnik: Sichere Erfassung von Signalen aus Hochspannungsbereichen.
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Modellnummer | PC357N3J000F |
| Typ | 1-fach Optokoppler |
| Isolationsspannung (RMS) | 3,75 kV |
| Max. Ausgangsspannung (Vout) | 80 V |
| Max. Ausgangsstrom (Iout) | 50 mA |
| Übertragungsverhältnis (CTR) | 200-400 % |
| Gehäuseform | MFP-4 (Miniature Flat Package, 4-Pin) |
| Anzahl der Kanäle | 1 |
| Ausgangstyp | Phototransistor |
| Betriebstemperaturbereich | Standard-Industrie-Bereich (typ. -25°C bis +85°C, je nach spezifischem Datenblatt-Detail) |
| Zuverlässigkeit | Sehr hoch durch etablierte Halbleitertechnologie und strenge Qualitätskontrollen. Ausgelegt für Langlebigkeit in industriellen Umgebungen. |
| Anschlussart | Oberflächenmontage (SMD) – ermöglicht automatisierte Bestückung und kompakte Designs. |
FAQ – Häufig gestellte Fragen zu PC357N3J000F – 1-fach Optokoppler, 3,75 kV, 80 V, 50 mA, 200-400 %, MFP-4
Was genau bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet die vollständige elektrische Isolation zwischen zwei Stromkreisen. Dies ist entscheidend, um gefährliche Spannungsspitzen, elektrische Störungen und potenzielle Erdungsschleifen zu verhindern, die sowohl die Leistung als auch die Sicherheit Ihrer elektronischen Geräte beeinträchtigen können. Der Optokoppler erreicht diese Trennung durch die Umwandlung eines elektrischen Signals in ein optisches Signal und zurück in ein elektrisches Signal, ohne dass eine direkte elektrische Verbindung besteht.
Für welche Arten von Anwendungen ist der PC357N3J000F besonders gut geeignet?
Der PC357N3J000F eignet sich hervorragend für alle Anwendungen, bei denen eine zuverlässige Trennung von Signal- und Leistungsseiten erforderlich ist. Dazu gehören typischerweise industrielle Steuerungsaufgaben, Netzteilentwicklung, die Ansteuerung von Relais, die Überwachung von Sensoren in Hochspannungsbereichen, sowie die Entkopplung von Signalpfaden in Kommunikations- und Audio-/Videogeräten.
Was ist das Übertragungsverhältnis (CTR) und warum ist ein Wert von 200-400 % vorteilhaft?
Das Übertragungsverhältnis (Current Transfer Ratio, CTR) gibt das Verhältnis des Ausgangsstroms zum Eingangsstrom eines Optokopplers an. Ein hoher CTR von 200-400 % bedeutet, dass bereits ein geringer Strom durch die LED auf der Eingangsseite einen relativ großen Strom am Phototransistor auf der Ausgangsseite steuern kann. Dies führt zu einer höheren Effizienz, geringerem Leistungsbedarf für die Ansteuerung und ermöglicht die Steuerung von Lasten, die mehr Strom benötigen, als der Eingang direkt liefern könnte.
Welche Vorteile bietet die MFP-4 Bauform?
Die MFP-4 (Miniature Flat Package, 4-Pin) Bauform ist eine kompakte Gehäusevariante, die für die Oberflächenmontage (SMD) auf Leiterplatten optimiert ist. Sie ermöglicht eine hohe Packungsdichte, was besonders in modernen, platzbeschränkten elektronischen Geräten von Vorteil ist. Die geringe Größe erleichtert zudem die automatisierte Bestückung in Produktionslinien.
Ist der PC357N3J000F für den Einsatz in kritischen Sicherheitsanwendungen zugelassen?
Mit seiner hohen Isolationsspannung von 3,75 kV und der Fähigkeit zur zuverlässigen Entkopplung erfüllt der PC357N3J000F die grundlegenden Anforderungen für viele sicherheitsrelevante Funktionen, insbesondere in Bezug auf den Schutz vor elektrischen Schlägen und Überspannungen. Für spezifische Sicherheitszertifizierungen (z.B. nach IEC 61508) ist es jedoch immer notwendig, die jeweiligen Normen zu prüfen und die Eignung im Gesamtsystem zu bewerten. Der Optokoppler selbst ist ein robustes und vertrauenswürdiges Bauteil für solche Zwecke.
Wie unterscheidet sich der PC357N3J000F von anderen Optokopplern auf dem Markt?
Der PC357N3J000F kombiniert eine hohe Durchschlagsfestigkeit mit einem sehr guten Übertragungsverhältnis und einer kompakten Bauform, was ihn zu einer leistungsstarken und flexiblen Lösung macht. Während viele Standard-Optokoppler grundlegende Entkopplung bieten, zeichnet sich der PC357N3J000F durch seine Robustheit, Zuverlässigkeit und seine Fähigkeit aus, auch unter anspruchsvollen Bedingungen präzise zu arbeiten. Die Spezifikationen (3,75 kV, 80 V, 50 mA, 200-400 % CTR) sind für viele professionelle Anwendungen exzellent aufeinander abgestimmt.
Kann dieser Optokoppler auch für die Steuerung von AC-Lasten verwendet werden?
Der PC357N3J000F ist primär für die Steuerung von DC-Lasten konzipiert, da er einen unidirektionalen Phototransistor als Ausgang hat. Für die Ansteuerung von AC-Lasten werden üblicherweise Optokoppler mit einer antiparallelen LED-Anordnung auf der Eingangsseite und einem TRIAC- oder Thyristor-Ausgang verwendet. Der PC357N3J000F kann jedoch in Kombination mit zusätzlichen Komponenten (z.B. einem TRIAC-Treiber) zur Steuerung von AC-Schaltungen verwendet werden, sofern die Ansteuerung entsprechend ausgelegt ist.
