Bahnbrechende Signalentkopplung: PC 357NJ0000F – Ihr Schlüssel zu zuverlässigen Schaltungen
Wenn es um die sichere und effiziente Übertragung von Signalen zwischen elektrisch isolierten Schaltungsteilen geht, stellt der PC 357NJ0000F – ein hochwertiger 1-fach Optokoppler – eine überlegene Lösung dar. Entwickelt für Ingenieure, Techniker und Hobbyisten, die Wert auf Robustheit und Präzision legen, löst dieses Bauteil die kritische Herausforderung der galvanischen Trennung und schützt empfindliche Komponenten vor Überspannungen und Störungen. Für alle, die eine skalierbare und langlebige Integration in komplexe elektronische Systeme anstreben, ist der PC 357NJ0000F die erste Wahl.
Überlegene Isolation und Schutz: Die Vorteile des PC 357NJ0000F
Der PC 357NJ0000F definiert die Standards für Optokoppler neu, indem er eine außergewöhnliche Spannungsfestigkeit von 3,75 kV kombiniert mit einer niedrigen Durchlassspannung und einem hohen Isolationswiderstand. Im Gegensatz zu herkömmlichen Kopplungsmethoden, die anfällig für Masse-Schleifen und Rauschen sind, bietet der PC 357NJ0000F eine absolut sichere galvanische Trennung. Dies minimiert das Risiko von Datenfehlern und Hardware-Schäden erheblich und ermöglicht den Einsatz in anspruchsvollen Umgebungen.
- Höchste elektrische Sicherheit: Die 3,75 kV Spannungsfestigkeit schützt Ihre empfindlichen Schaltkreise zuverlässig vor schädlichen Spannungsspitzen.
- Optimierte Signalintegrität: Dank der präzisen Kennlinie und des hohen CTR (>50%) werden Signale klar und ohne Verfälschungen übertragen.
- Energieeffizienz: Der PC 357NJ0000F arbeitet mit einer geringen Vorwärtsspannung und minimiert so den Energieverbrauch in Ihren Schaltungen.
- Kompakte Bauform: Das MFP-4 Gehäuse ermöglicht eine platzsparende Integration selbst auf engstem Raum.
- Robuste Konstruktion: Gefertigt für Langlebigkeit, widersteht dieser Optokoppler rauen Betriebsbedingungen und garantiert eine zuverlässige Leistung über lange Zeiträume.
- Vielseitige Anwendbarkeit: Ideal für Schaltnetzteile, industrielle Steuerungen, Telekommunikationsgeräte und Medizintechnik, wo sichere Isolation unerlässlich ist.
Technische Spezifikationen im Detail
Der PC 357NJ0000F ist ein herausragendes Beispiel für präzise gefertigte Halbleiterkomponenten, die für anspruchsvolle Anwendungen konzipiert sind. Seine Kernfunktion basiert auf der Umwandlung eines elektrischen Signals in Licht und dessen anschließender Rückwandlung in ein elektrisches Signal durch eine Fotodiode. Dies ermöglicht eine vollständige elektrische Trennung zwischen Ein- und Ausgang. Die spezifizierten Werte wie die hohe Spannungsfestigkeit von 3,75 kV und die Betriebsspannung von bis zu 80 V bei einem Strom von 50 mA sind entscheidend für die Gewährleistung der Systemstabilität und des Schutzes.
| Merkmal | Spezifikation/Eigenschaft |
|---|---|
| Optokoppler-Typ | 1-fach |
| Durchbruchspannung (Eingang-Ausgang) | 3,75 kV RMS |
| Maximale Betriebsspannung (Ausgang) | 80 V |
| Maximaler Ausgangsstrom | 50 mA |
| Current Transfer Ratio (CTR) | > 50 % |

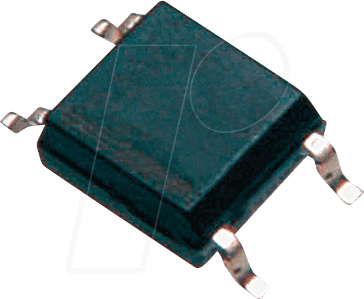

| Gehäuse-Typ | MFP-4 (Mini Flat Package) |
| Anwendungsbereiche | Galvanische Trennung, Netzteilsteuerung, Signalübertragung in industriellen Umgebungen, Medizintechnik. |
| Konstruktionsprinzip | Optische Kopplung mittels Infrarot-LED und Fototransistor zur Sicherstellung der galvanischen Trennung. |
Fortgeschrittene Signalentkopplung für professionelle Anwendungen
Die galvanische Trennung ist ein fundamentales Prinzip in der Elektrotechnik, um unterschiedliche Potenzialebenen sicher zu verbinden und vor schädlichen elektrischen Einflüssen zu schützen. Der PC 357NJ0000F realisiert dieses Prinzip auf höchstem Niveau. Die interne Struktur mit einer Infrarot-Leuchtdiode (IR-LED) auf der Eingangsseite und einem Fototransistor auf der Ausgangsseite gewährleistet, dass keine direkte elektrische Verbindung zwischen den beiden Schaltungsteilen besteht. Dies ist besonders wichtig in Anwendungen, wo es um die Sicherheit von Bedienpersonal geht oder wenn sehr unterschiedliche Spannungsbereiche miteinander kommunizieren müssen.
Die hohe Isolationsspannung von 3,75 kV (effektiv) schützt nicht nur vor plötzlichen Überspannungen, sondern auch vor dauerhaft unterschiedlichen Erdungspotenzialen, die zu Masse-Schleifen und daraus resultierenden Störsignalen führen können. Die Spezifikation eines Current Transfer Ratios (CTR) von über 50 % bedeutet, dass für einen bestimmten Eingangsstrom ein entsprechender Ausgangsstrom mit hoher Effizienz übertragen wird, was für die präzise Steuerung von nachfolgenden Schaltungsteilen unerlässlich ist.
Der Betriebsstrom von 50 mA und die maximale Ausgangsspannung von 80 V ermöglichen eine breite Palette von Einsatzmöglichkeiten. Ob in der Steuerung von Leistungshalbleitern in Schaltnetzteilen, der sicheren Erfassung von Sensorsignalen in industriellen Anlagen oder der Übertragung von Kommunikationssignalen in Telekommunikationssystemen – der PC 357NJ0000F bietet die nötige Zuverlässigkeit und Performance. Das kompakte MFP-4 Gehäuseformat erleichtert die Integration in dichte Leiterplattenlayouts, was in modernen elektronischen Geräten oft eine entscheidende Anforderung darstellt.
Häufig gestellte Fragen (FAQ) zu PC 357NJ0000F – 1-fach Optokoppler, 3,75 kV, 80 V, 50 mA, >50 %, MFP-4
Was genau ist ein Optokoppler und wozu dient er?
Ein Optokoppler, auch als Optokoppler oder Fotokoppler bezeichnet, ist ein elektronisches Bauteil, das elektrische Signale zwischen zwei elektrisch isolierten Schaltungsteilen überträgt. Er besteht typischerweise aus einer Leuchtdiode (LED) auf der Eingangsseite und einem Fotodetektor (z.B. Fototransistor) auf der Ausgangsseite. Das elektrische Signal steuert die LED, deren Licht dann den Fotodetektor aktiviert. Dadurch wird eine galvanische Trennung erreicht, die vor Spannungsspitzen, Rauschen und Masse-Schleifen schützt.
Warum ist die Spannungsfestigkeit von 3,75 kV bei diesem Optokoppler so wichtig?
Die hohe Spannungsfestigkeit von 3,75 kV ist ein entscheidendes Merkmal für den Schutz Ihrer Schaltungen. Sie gibt an, bis zu welcher Wechselspannung der Optokoppler zwischen Ein- und Ausgang sicher isoliert bleibt, ohne dass ein elektrischer Durchschlag stattfindet. Dies ist essentiell in Anwendungen, wo potenziell hohe Spannungen auftreten können, um empfindliche Bauteile und das Bedienpersonal vor Schäden und Gefahren zu schützen.
Was bedeutet der Current Transfer Ratio (CTR) von >50 %?
Der Current Transfer Ratio (CTR) gibt das Verhältnis des Ausgangsstroms zum Eingangsstrom des Optokopplers an. Ein CTR von über 50 % bedeutet, dass für jeden Milliampere Eingangsstrom, der durch die LED fließt, mehr als 0,5 Milliampere Ausgangsstrom fließen. Ein hoher CTR ist vorteilhaft für eine effiziente Signalübertragung und ermöglicht die Ansteuerung von nachfolgenden Schaltungsteilen mit geringerem Eingangsstrom.
Für welche Arten von Anwendungen ist der PC 357NJ0000F besonders geeignet?
Der PC 357NJ0000F eignet sich hervorragend für Anwendungen, die eine robuste galvanische Trennung erfordern. Dazu gehören Schaltnetzteile (zur Isolation der Steuerungssektion von der Hochspannungsseite), industrielle Steuerungs- und Automatisierungssysteme, Telekommunikationsgeräte, Medizintechnik (zur Gewährleistung der Patientensicherheit) sowie generell überall dort, wo unterschiedliche Erdpotenziale oder hohe Spannungen vorhanden sind.
Was sind die Vorteile des MFP-4 Gehäuses?
Das MFP-4 (Mini Flat Package) ist ein kompaktes Oberflächenmontage-Gehäuse. Seine Vorteile liegen in der Platzersparnis auf der Leiterplatte, was insbesondere bei der Entwicklung von kompakten und hochintegrierten Geräten von Bedeutung ist. Die Oberflächenmontage ermöglicht zudem automatisierte Bestückungsprozesse, was die Produktionskosten senken kann.
Kann der PC 357NJ0000F in Hochfrequenzanwendungen eingesetzt werden?
Die Eignung für Hochfrequenzanwendungen hängt von mehreren Faktoren ab, einschließlich der Schaltgeschwindigkeit und der parasitären Kapazitäten des Optokopplers. Während der PC 357NJ0000F für viele Standardanwendungen gut geeignet ist, sollten bei extrem hohen Frequenzen (im MHz-Bereich) spezifische Datenblätter konsultiert und gegebenenfalls Optokoppler mit optimierten Hochfrequenzeigenschaften in Betracht gezogen werden.
Welche Schutzmaßnahmen sollte ich bei der Verwendung von Optokopplern wie dem PC 357NJ0000F beachten?
Bei der Verwendung von Optokopplern ist es wichtig, die maximal zulässigen Spannungen und Ströme für Ein- und Ausgang nicht zu überschreiten. Achten Sie auf die korrekte Polarität der LED auf der Eingangsseite. Die galvanische Trennung schützt zwar vor vielen Gefahren, ersetzt aber nicht die Notwendigkeit allgemeiner Sicherheitsvorkehrungen im Umgang mit Elektrizität.
