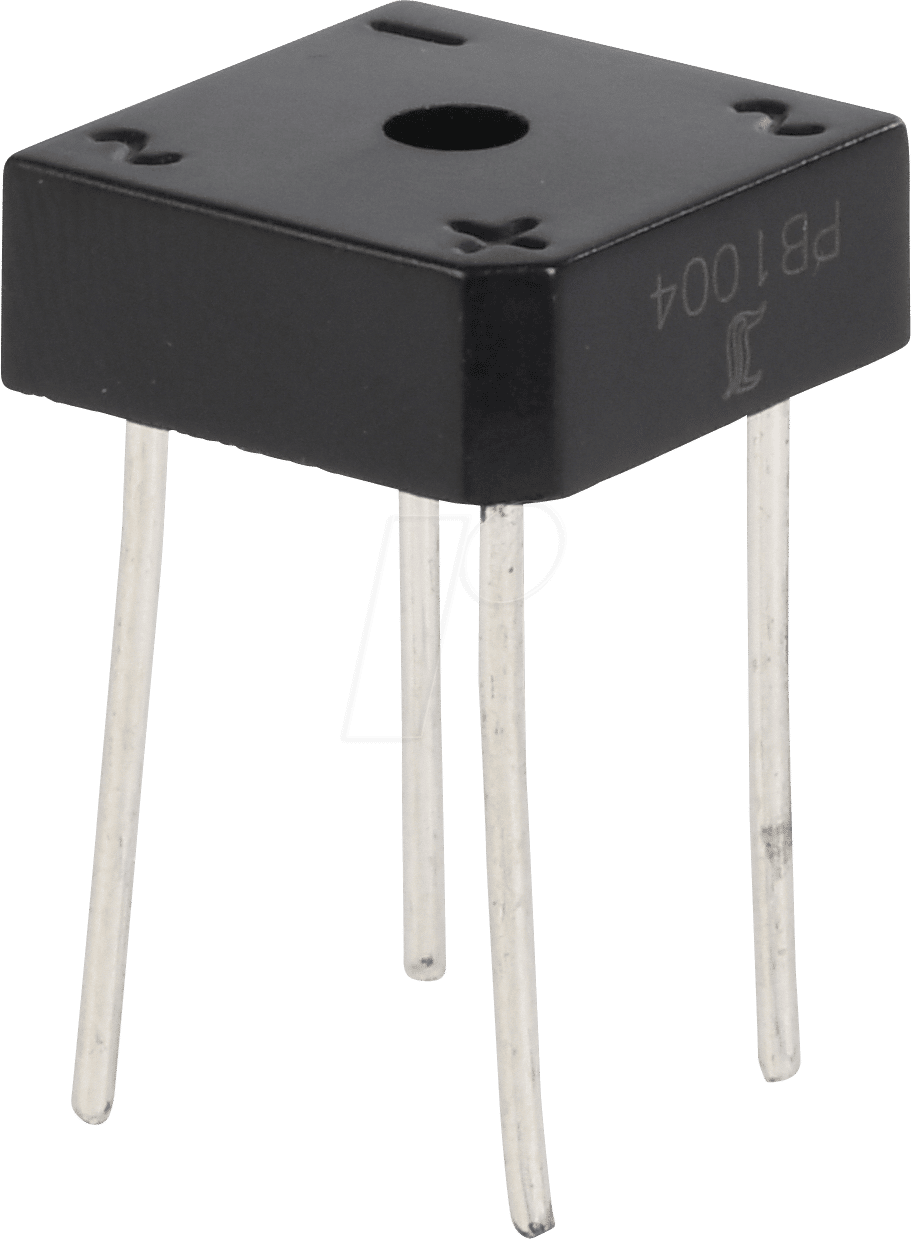

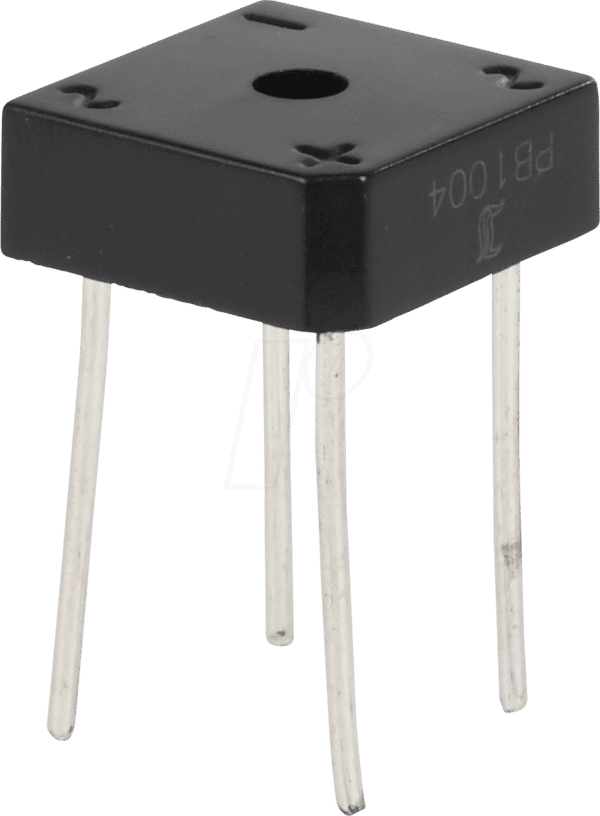

PB1004 DIO – Brückengleichrichter für anspruchsvolle Stromversorgungen
Der PB1004 DIO Brückengleichrichter ist die essenzielle Komponente zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) in Ihren elektronischen Schaltungen. Wenn Sie eine zuverlässige und effiziente Gleichrichtung mit hoher Spannungsfestigkeit und Strombelastbarkeit benötigen, ist dieses Bauteil die optimale Lösung für Entwickler, Ingenieure und anspruchsvolle Heimwerker.
Überlegene Leistung und Zuverlässigkeit des PB1004 DIO
Im Vergleich zu Standard-Gleichrichtern bietet der PB1004 DIO eine deutlich höhere Spannungsfestigkeit von bis zu 400 Volt und eine Strombelastbarkeit von 10 Ampere. Dies ermöglicht den Einsatz in leistungsintensiveren Anwendungen und gewährleistet eine höhere Betriebssicherheit, selbst unter anspruchsvollen Lastbedingungen. Die optimierte Diodenstruktur minimiert den Spannungsabfall und die Verlustleistung, was zu einer gesteigerten Effizienz Ihrer Stromversorgung führt.
Technische Spezifikationen im Detail
Der PB1004 DIO Brückengleichrichter zeichnet sich durch seine robusten Spezifikationen aus, die ihn zu einer bevorzugten Wahl für professionelle Anwendungen machen:
- Maximale Sperrspannung (VRRM): 400 V – Bietet ausreichende Reserven für Netzspannungsschwankungen und Transienten.
- Maximaler Durchlassstrom (IFAV): 10 A – Geeignet für eine breite Palette von Stromversorgungen, von kleineren Geräten bis hin zu industriellen Anwendungen.
- Spitzen-Stoßstrom (IFSM): Typischerweise ein hoher Wert, der die Widerstandsfähigkeit gegenüber kurzzeitigen Überlasten während des Einschaltens oder bei Lastspitzen sicherstellt. (Genauer Wert kann je nach spezifischer Datenblattversion variieren, aber für 10A erwartet man hier mehrere Dutzend Ampere.)
- Durchlassspannungsabfall (VF): Geringer Spannungsabfall pro Diode bei Nennstrom – Dies optimiert die Effizienz und reduziert die Wärmeentwicklung. (Typischerweise im Bereich von 1V bis 1.2V bei voller Belastung pro Diode.)
- Betriebstemperaturbereich: Breiter Temperaturbereich, der einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen ermöglicht. (Typischerweise von -40°C bis +150°C für das Gehäuse.)
- Gehäusetyp: Robustes Gehäuse für gute Wärmeableitung und einfache Montage. (Häufig ein Standard-SMD-Gehäuse oder ein bedrahtetes Gehäuse für erhöhte Strombelastbarkeit, z.B. ein TO-247-ähnliches Format für bedrahtete Versionen oder ein größerer LGA/QFN für SMD-Varianten mit entsprechenden Kühlflächen.)
Anwendungsgebiete und Vorteile
Der PB1004 DIO Brückengleichrichter ist prädestiniert für eine Vielzahl von elektronischen Systemen, bei denen eine stabile und zuverlässige Gleichstromversorgung unerlässlich ist:
- Industrielle Stromversorgungen: Als Kernstück von Netzteilen für Maschinen, Steuerungen und Automatisierungssysteme, wo Robustheit und Langlebigkeit gefordert sind.
- Netzteile für Laborgeräte: Gewährleistet eine präzise und saubere Gleichspannung für Messinstrumente, Oszilloskope und Labornetzteile.
- Audio- und Videoverstärker: Liefert die notwendige stabile Gleichspannung für die Stromversorgung von Leistungsverstärkern, was für eine unverzerrte Klang- und Bildwiedergabe entscheidend ist.
- LED-Treiber und Beleuchtungssysteme: Ermöglicht die Umwandlung von Wechselstrom in den benötigten Gleichstrom für Hochleistungs-LED-Anwendungen, wobei die hohe Spannungsfestigkeit zusätzliche Sicherheit bietet.
- Schweißgeräte und Ladeinfrastruktur: In leistungsstarken Anwendungen, die eine hohe Gleichstromkomponente erfordern und kurzzeitigen Spitzenströmen standhalten müssen.
- DIY-Projekte und Prototypenentwicklung: Bietet eine leistungsstarke und gut spezifizierte Gleichrichtungskomponente für anspruchsvolle Bastelprojekte und die Entwicklung neuer elektronischer Schaltungen.
Detaillierte Produktmerkmale
Die folgende Tabelle fasst die wichtigsten Merkmale des PB1004 DIO Brückengleichrichters zusammen und hebt seine technischen Vorzüge hervor:
| Merkmal | Beschreibung/Wert |
|---|---|
| Typ | Brückengleichrichter |
| Maximale Sperrspannung (Pro Diode) | 400 V |
| Maximaler Gleichstrom (Durchschnitt) | 10 A |
| Anzahl der Dioden | 4 (in Brückenschaltung integriert) |
| Gehäuseform | Robustes, wärmeleitfähiges Gehäuse (z.B. Metallflansch für bedrahtete Typen oder optimiertes SMD-Gehäuse für erhöhte Leistung) |
| Betriebstemperaturbereich | Breit, optimiert für industrielle Umgebungen (-40°C bis +150°C) |
| Spannungsabfall (Vorwärts) | Gering, für hohe Effizienz und reduzierte Wärmeentwicklung |
| Anschlussart | Je nach Ausführung: Bedrahtet mit Lötösen oder Lötanschlussbeinen, oder SMD-Kontakte |
| Isolierung | Die einzelnen Dioden sind intern isoliert, die Gehäuseform kann zusätzliche elektrische Isolierung zum Montageuntergrund bieten. |
Qualität und Materialität
Der PB1004 DIO Brückengleichrichter ist aus hochwertigen Halbleitermaterialien gefertigt, die auf Langlebigkeit und Zuverlässigkeit ausgelegt sind. Die optimierte Dicke und Reinheit des Siliziumkristalls im Inneren jeder Diode minimiert parasitäre Effekte und ermöglicht die hohen Strom- und Spannungsspezifikationen. Die Verkapselung in einem robusten Gehäuse, oft mit einem Metallflansch bei bedrahteten Varianten, sorgt für eine effektive Wärmeableitung. Dies ist entscheidend, da die Verlustleistung bei der Gleichrichtung Wärme erzeugt, die abgeführt werden muss, um die Lebensdauer und Leistung des Bauteils zu maximieren. Die Anschlusspunkte sind für eine sichere und dauerhafte Lötverbindung oder Montage konzipiert, um Signalintegrität und mechanische Stabilität zu gewährleisten.
Design-Merkmale für maximale Leistung
Das Design des PB1004 DIO ist auf maximale Effizienz und thermische Leistung ausgelegt. Die interne Anordnung der vier Dioden in einer Brückenschaltung minimiert die Anzahl der externen Verbindungen, was das Layout der Platine vereinfacht und potenzielle Fehlerquellen reduziert. Die flache und kompakte Bauform, je nach Ausführung, ermöglicht eine flexible Integration in verschiedene Gehäuse und Geräte. Bei bedrahteten Versionen mit Metallflansch ist eine einfache Montage auf Kühlkörpern vorgesehen, was die Wärmeableitung erheblich verbessert und den Betrieb bei hohen Strömen oder in Umgebungen mit erhöhter Umgebungstemperatur ermöglicht. Die Kennzeichnung des Bauteils ist klar und deutlich, um eine einfache Identifizierung und korrekte Bestückung zu gewährleisten.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu PB1004 DIO – Brückengleichrichter, 400 V, 10 A
Welchen Strom kann der PB1004 DIO Brückengleichrichter maximal verarbeiten?
Der PB1004 DIO Brückengleichrichter ist für einen maximalen Gleichstrom (Durchschnitt) von 10 Ampere ausgelegt. Er kann auch kurzzeitige Spitzenströme verarbeiten, die über diesen Wert hinausgehen, abhängig von der Dauer und den spezifischen Bedingungen des Stoßstroms.
Ist der PB1004 DIO für den Einsatz in Netzspannungen (230V AC) geeignet?
Ja, mit einer maximalen Sperrspannung von 400 V ist der PB1004 DIO Brückengleichrichter hervorragend für die Gleichrichtung von 230 V AC Netzspannung geeignet. Die Spannungsfestigkeit bietet dabei ausreichende Sicherheitsreserven.
Wie wird die Wärme, die beim Betrieb des Brückengleichrichters entsteht, abgeführt?
Der PB1004 DIO verfügt über ein robustes Gehäuse, das für eine gute Wärmeableitung optimiert ist. Bei leistungsintensiven Anwendungen empfiehlt sich die Montage auf einem geeigneten Kühlkörper, insbesondere bei bedrahteten Varianten mit Metallflansch, um die Betriebstemperatur niedrig zu halten und die Lebensdauer zu maximieren.
Kann der PB1004 DIO in empfindlichen elektronischen Schaltungen verwendet werden?
Ja, der PB1004 DIO zeichnet sich durch einen geringen Spannungsabfall aus, was zu einer effizienteren Umwandlung von Wechselstrom in Gleichstrom führt und die Erzeugung von Wärme minimiert. Dies macht ihn auch für empfindliche Schaltungen geeignet, bei denen eine saubere und stabile Gleichspannung wichtig ist.
Welche Art von Anschlüssen hat der PB1004 DIO Brückengleichrichter?
Die Anschlussart kann je nach spezifischer Produktvariante variieren. Es gibt Ausführungen mit bedrahteten Lötanschlussbeinen für die Montage auf Platinen oder mit Lötösen für den direkten Anschluss von Leitungen. Einige Varianten können auch als SMD-Bauteil mit Lötflächen für die Oberflächenmontage ausgeführt sein.
Was bedeutet die Angabe „400 V“ bei der Spannungsfestigkeit?
Die Angabe „400 V“ bezieht sich auf die maximale Sperrspannung (Peak Repetitive Reverse Voltage, VRRM). Dies ist die höchste Spannung, die jede einzelne Diode des Brückengleichrichters in Sperrrichtung dauerhaft ohne Durchbruch aushalten kann. Für eine 230V AC Netzspannung (effektiv) ist dies mehr als ausreichend.
Wie unterscheidet sich der PB1004 DIO von einfacheren Gleichrichterdioden?
Der PB1004 DIO ist ein Brückengleichrichter, der bereits vier Dioden in einer konfigurierte Schaltung vereint, um Wechselstrom in Gleichstrom umzuwandeln. Dies vereinfacht das Schaltungsdesign erheblich im Vergleich zur Verwendung von vier einzelnen Dioden. Zudem bietet er spezifische Nennwerte für Strom und Spannung, die für anspruchsvolle Anwendungen optimiert sind.
