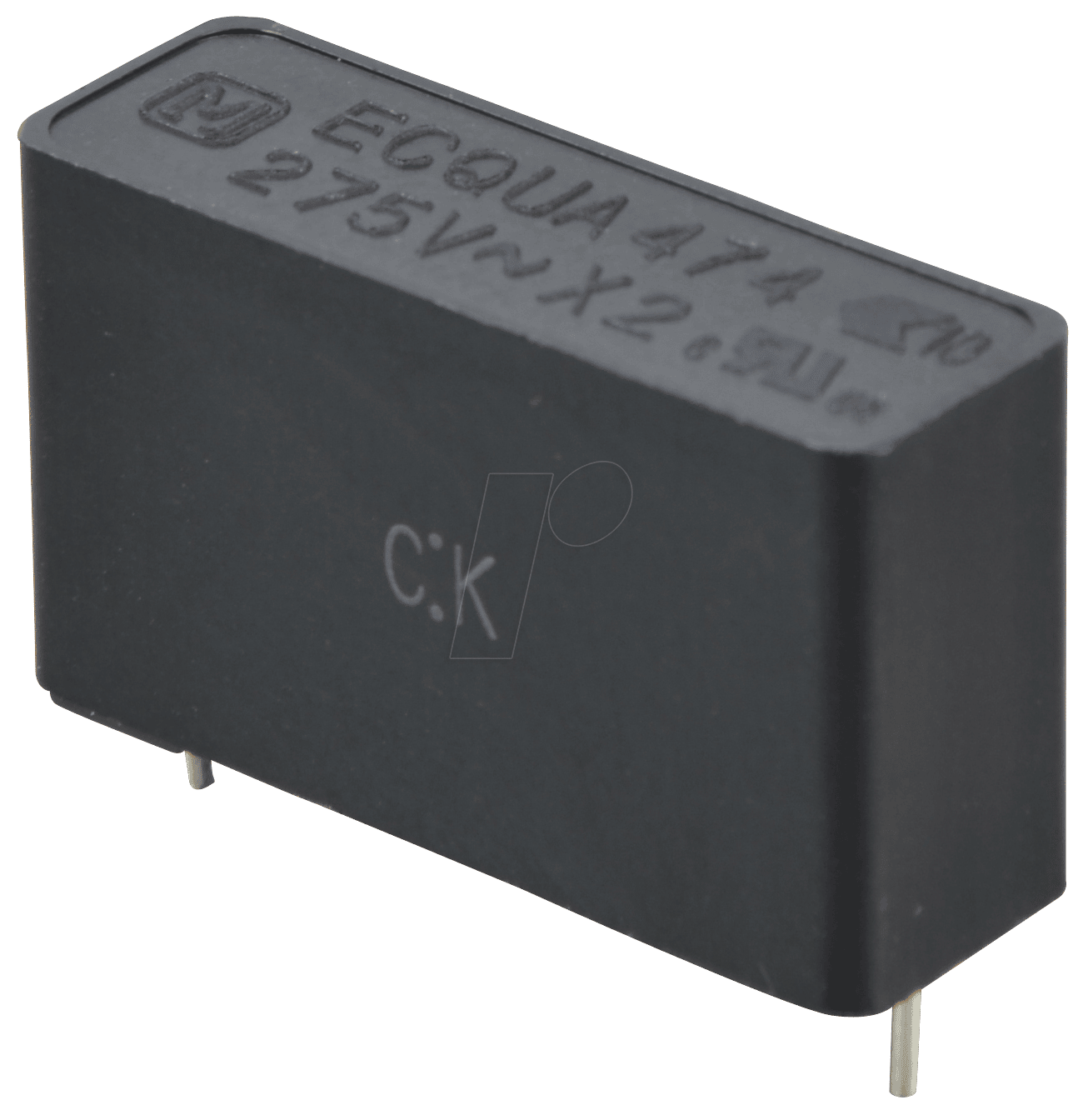

Hochwertiger Funkentstörkondensator PAN-X2-470N für zuverlässige EMV-Filterung
Stört Ihr Gerät empfindliche Elektronik oder leidet es unter unerwünschten elektromagnetischen Störungen? Der PAN-X2-470N Funkentstörkondensator, spezifiziert als X2-Typ mit einer Kapazität von 470 nF und einer Nennspannung von 275 V, bietet die professionelle Lösung zur Reduzierung von Störsignalen. Er ist die ideale Komponente für Entwickler, Hersteller von Elektrogeräten und Heimwerker, die Wert auf eine störungsfreie und sichere Funktion ihrer Schaltungen legen.
Anwendungsgebiete und Überlegenheit des PAN-X2-470N
Der PAN-X2-470N ist speziell für die Netzentstörung konzipiert und eignet sich hervorragend für den Einsatz in AC-Anwendungen, wo er als Quer- und Längskondensator fungiert. Seine X2-Klassifizierung bedeutet, dass er für den direkten Anschluss an das Stromnetz zugelassen ist und eine höhere Sicherheit bietet als X1-Kondensatoren. Im Vergleich zu Standard-Kondensatoren, die möglicherweise nicht für diese spezifischen Netzbedingungen ausgelegt sind, bietet der PAN-X2-470N eine deutlich verbesserte Entstörleistung und Zuverlässigkeit. Die hohe Betriebstemperatur von bis zu 110°C und die präzise Toleranz von 10% stellen sicher, dass der Kondensator auch unter anspruchsvollen Betriebsbedingungen stabil und effektiv arbeitet. Dies schützt nicht nur nachgeschaltete Komponenten, sondern verbessert auch die Gesamtemission und die Immunität des Systems gegen externe Störfrequenzen.
Technische Spezifikationen und Konstruktionsmerkmale
Der PAN-X2-470N zeichnet sich durch seine robuste Bauweise und seine hochwertigen Materialien aus. Die metallisierte Folienkonstruktion, typischerweise basierend auf Polypropylen, sorgt für eine hohe dielektrische Festigkeit und exzellente Selbstheilungseigenschaften. Dies minimiert das Risiko eines Ausfalls bei Überspannungsspitzen. Der Anschluss erfolgt über bedrahtete Anschlüsse mit einem Rastermaß von 22,5 mm, was eine einfache Integration in Standard-Leiterplattenlayouts ermöglicht. Die zulässige Betriebstemperatur von bis zu 110°C unterstreicht die Eignung für Anwendungen mit erhöhter Wärmeentwicklung. Die X2-Sicherheitsklassifizierung gewährleistet, dass der Kondensator auch im Falle eines internen Defekts keine Brandgefahr darstellt.
Vorteile und Leistungsmerkmale des PAN-X2-470N
- Effektive Netzentstörung: Reduziert zuverlässig hochfrequente Störspannungen, die über das Stromnetz übertragen werden.
- Hohe Sicherheit: X2-Klassifizierung nach IEC 60384-14, geeignet für den direkten Netzanschluss.
- Breiter Betriebstemperaturbereich: Bis zu 110°C Betriebstemperatur für zuverlässigen Einsatz unter anspruchsvollen Bedingungen.
- Präzise Kapazität: 470 nF mit einer Toleranz von 10% für genaue Schaltungsfunktionen.
- Lange Lebensdauer: Hochwertige Dielektrika und Konstruktion sorgen für eine lange und zuverlässige Lebensdauer.
- Einfache Montage: Standard-Rastermaß von 22,5 mm für einfache Integration in PCBs.
- Verbesserte EMV-Konformität: Hilft Geräten, die strengen elektromagnetischen Verträglichkeitsstandards zu erfüllen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Modellbezeichnung | PAN-X2-470N |
| Sicherheitsklasse | X2 |
| Kapazität | 470 nF (Nanofarad) |
| Nennspannung | 275 V AC |
| Rastermaß (RM) | 22,5 mm |
| Maximale Betriebstemperatur | 110°C |
| Kapazitätstoleranz | ± 10% |
| Dielektrikum | Metallisiertes Polypropylen (typisch) |
| Anschlussart | Bedrahtet (Tinned copper leads) |
| Konstruktion | Foliendielektrikum, epoxidharzvergossenes Gehäuse |
| Anwendungsbereiche | Netzfilter, AC-Filter, suppressions of RFI/EMI in AC power lines, Schaltnetzteile, Haushaltsgeräte, Industrieautomation |
| Normenkonformität | IEC 60384-14, UL, VDE (je nach spezifischer Zulassung des Herstellers) |
Häufig gestellte Fragen zu PAN-X2-470N – Funkentstörkondensator, X2, 470 nF, 275 V, RM 22,5, 110°C, 10%
Was bedeutet die X2-Klassifizierung bei Funkentstörkondensatoren?
Die X2-Klassifizierung nach IEC 60384-14 gibt an, dass der Kondensator für den direkten Anschluss an das Wechselstromnetz (AC) zugelassen ist und bei einem internen Defekt keine Gefahr für Leib und Leben darstellt. Dies macht ihn ideal für Netzfilter und Entstöranwendungen.
Wofür wird ein Funkentstörkondensator verwendet?
Ein Funkentstörkondensator, auch als Entstörfilter oder EMI-Filter bezeichnet, wird verwendet, um unerwünschte hochfrequente Störspannungen zu dämpfen, die über Stromleitungen oder Signalleitungen übertragen werden. Dies verbessert die elektromagnetische Verträglichkeit (EMV) eines Geräts.
Ist dieser Kondensator für Gleichstrom (DC) geeignet?
Obwohl der PAN-X2-470N für Wechselstrom (AC) Anwendungen spezifiziert ist, kann er unter bestimmten Umständen auch in DC-Schaltungen eingesetzt werden, sofern die Nennspannung und die Temperaturwerte eingehalten werden. Für reine DC-Anwendungen sind jedoch oft spezifische Kondensatortypen besser geeignet.
Welchen Unterschied gibt es zwischen einem X1- und einem X2-Kondensator?
X1-Kondensatoren sind für Anschluss an die Netzseite (oberhalb von Transient Protection Class 2) konzipiert und bieten eine höhere Stoßspannungsfestigkeit. X2-Kondensatoren sind für den direkten Anschluss an das Stromnetz zugelassen und bieten die genannte Sicherheitsfunktion im Fehlerfall, sind aber für geringere Stoßspannungen ausgelegt als X1-Kondensatoren.
Warum ist die Betriebstemperatur von 110°C wichtig?
Eine höhere maximale Betriebstemperatur bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung zuverlässig funktioniert, wie sie beispielsweise in Netzteilen oder leistungsstarken Geräten auftreten können. Dies erhöht die Lebensdauer und Zuverlässigkeit der Komponente.
Kann ich diesen Kondensator als Ersatz für einen anderen Typ verwenden?
Generell sollten Sie darauf achten, dass die elektrischen Parameter (Kapazität, Nennspannung, Sicherheitsklasse) mit dem zu ersetzenden Kondensator übereinstimmen oder diese übertreffen. Das Rastermaß (RM) ist ebenfalls entscheidend für die Montage auf der Leiterplatte.
Wie wirkt sich die Toleranz von 10% aus?
Eine Toleranz von 10% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 10% von seinem Nennwert (470 nF) abweichen kann. Für viele Entstöranwendungen ist diese Toleranz ausreichend. Bei hochpräzisen Schaltungen, die extrem stabile Kapazitätswerte erfordern, sind Kondensatoren mit engeren Toleranzen (z.B. 5%) zu bevorzugen.
