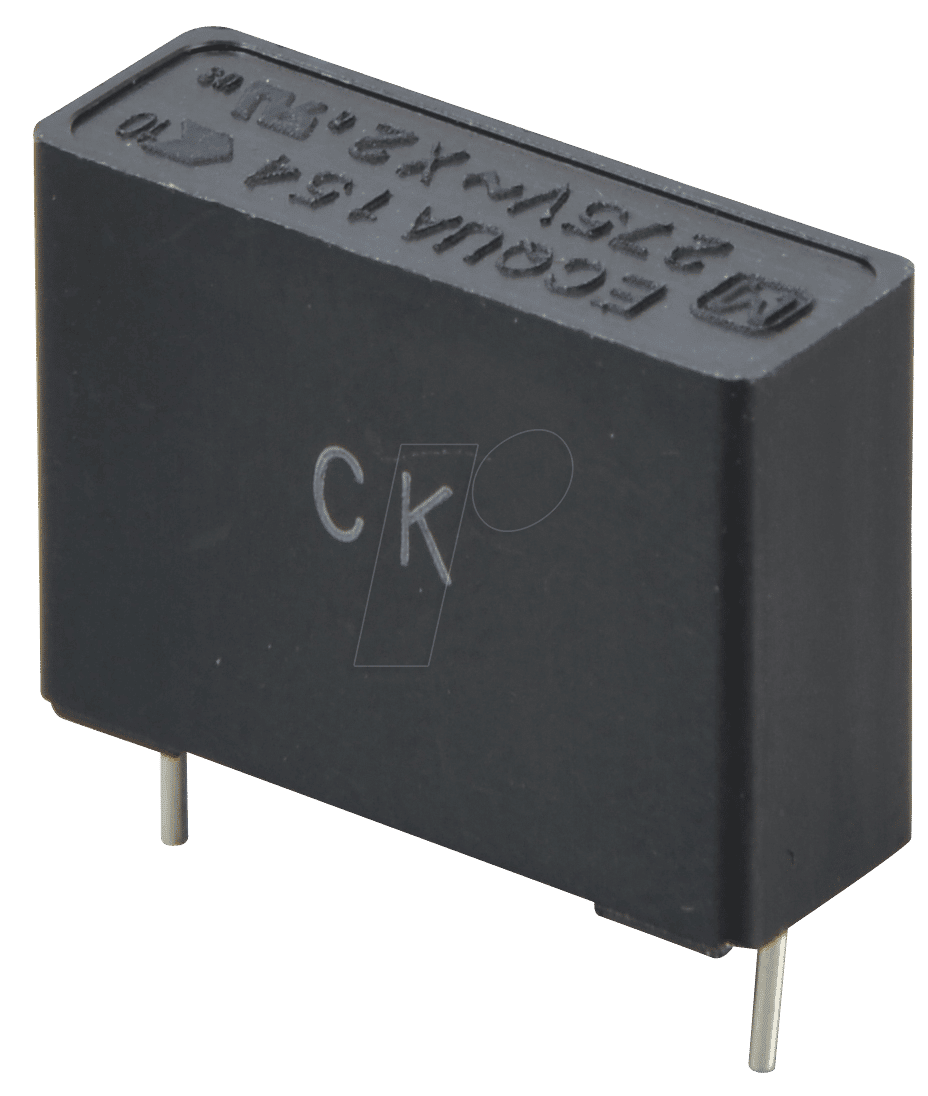

Optimale Entstörung für Ihre Elektronik: Der PAN-X2-150N Funkentstörkondensator
Stromversorgungsschwankungen und unerwünschte Störimpulse können die Leistung und Lebensdauer elektronischer Geräte erheblich beeinträchtigen. Der PAN-X2-150N Funkentstörkondensator ist die präzise Lösung, um hochfrequente Störungen (EMI/RFI) effektiv zu dämpfen und somit die Signalintegrität sowie die Betriebssicherheit Ihrer Schaltungen zu gewährleisten. Er ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Heimwerker, die höchste Zuverlässigkeit und eine saubere Stromversorgung in ihren Projekten benötigen.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu Standard-Kondensatoren, die primär für Energiespeicherfunktionen konzipiert sind, wurde der PAN-X2-150N speziell für die Filterung von Netzstörungen entwickelt. Seine Klassifizierung als X2-Kondensator bedeutet, dass er für den Einsatz in Reihenschaltung zur Netzleitung zugelassen ist und spezifische Sicherheitsanforderungen für den Schutz vor Überspannungen erfüllt. Dies macht ihn zur überlegenen Wahl, wenn es darum geht, Störungen auf der Primärseite von Netzteilen oder in Geräten, die direkt an das Stromnetz angeschlossen sind, zu eliminieren.
Technische Spezifikationen im Detail
Der PAN-X2-150N zeichnet sich durch seine sorgfältige Konstruktion und die Auswahl hochwertiger Materialien aus, die eine langlebige und zuverlässige Leistung garantieren:
- Kapazität: 150 nF (Nanofarad) – eine präzise Kapazität für effektive Entstörung in einem breiten Frequenzbereich.
- Spannungsfestigkeit: 275 V (AC) – ausgelegt für den sicheren Betrieb in typischen Haushalts- und Industrienetzen.
- Rastermaß (RM): 15,0 mm – ermöglicht eine kompakte Montage auf Leiterplatten und Kompatibilität mit gängigen Bestückungsautomaten.
- Betriebstemperatur: Bis zu 110°C – gewährleistet Stabilität und zuverlässige Funktion auch unter anspruchsvollen thermischen Bedingungen.
- Toleranz: 10% – eine akzeptable Toleranz für Entstöranwendungen, die eine robuste Filterleistung sicherstellt.
- X2-Klassifizierung: Erfüllt die strengen Sicherheitsnormen für den Einsatz in Netzfiltern und schützt vor transienten Überspannungen.
Anwendungsgebiete und Vorteile
Der PAN-X2-150N Funkentstörkondensator ist ein unverzichtbares Bauteil in einer Vielzahl von Anwendungen, wo saubere Stromversorgung und EMV-Konformität entscheidend sind:
- Netzfilter und Netzteile: Reduziert effektiv hochfrequente Störungen, die von Schaltnetzteilen generiert werden oder aus dem Stromnetz stammen.
- Motorsteuerungen: Dämpft Störspannungen, die durch das Schalten von Motoren entstehen und die Leistung anderer elektronischer Komponenten beeinträchtigen können.
- Beleuchtungstechnik: Verbessert die EMV-Eigenschaften von LED-Treibern und anderen elektronischen Vorschaltgeräten für eine störungsfreie Beleuchtung.
- Haushaltsgeräte: Trägt zur Einhaltung von EMV-Richtlinien bei und verbessert die Zuverlässigkeit von Geräten wie Waschmaschinen, Kühlschränken oder Mikrowellen.
- Industrielle Automatisierung: Sichert die reibungslose Funktion von Steuerungen, Sensoren und Aktoren in industriellen Umgebungen.
- DIY-Elektronikprojekte: Bietet eine professionelle Lösung zur Entstörung für Hobbyisten und Maker, die Wert auf Qualität und Leistung legen.
Durch den Einsatz des PAN-X2-150N profitieren Sie von:
- Verbesserte Signalqualität: Reduziert Rauschen und Verzerrungen in empfindlichen Schaltungsteilen.
- Erhöhte Zuverlässigkeit: Minimiert das Risiko von Ausfällen oder Fehlfunktionen elektronischer Geräte durch Störimpulse.
- EMV-Konformität: Unterstützt die Einhaltung von gesetzlichen Vorschriften bezüglich elektromagnetischer Verträglichkeit.
- Längere Lebensdauer der Komponenten: Schützt empfindliche Bauteile vor schädlichen Überspannungen und Störströmen.
- Stabile Betriebsbedingungen: Gewährleistet eine gleichbleibend hohe Leistungsfähigkeit Ihrer Elektronik.
Qualität und Konstruktion
Der PAN-X2-150N Funkentstörkondensator wird unter strengen Qualitätskontrollen gefertigt, um eine konsistente Leistung und Langlebigkeit zu gewährleisten. Die verwendete Dielektrikums-Technologie basiert auf Polypropylenfolie, die für ihre hervorragenden dielektrischen Eigenschaften und ihre hohe Selbstheilungsfähigkeit bekannt ist. Diese Eigenschaften sind entscheidend für die Zuverlässigkeit von X2-Kondensatoren, da sie im Falle einer Überlastung kleine Durchschläge im Dielektrikum reparieren können, was zu einer längeren Lebensdauer des Bauteils führt.
Die robuste Bauweise und die sorgfältige Verkapselung schützen den Kondensator vor Umwelteinflüssen wie Feuchtigkeit und Vibrationen, was ihn zu einer idealen Wahl für anspruchsvolle Umgebungen macht. Das Rastermaß von 15,0 mm ermöglicht eine einfache Integration in Standard-Leiterplattendesigns und gewährleistet eine gute mechanische Stabilität auf der Platine. Die hohe Betriebstemperatur von bis zu 110°C unterstreicht die Robustheit und die Eignung für Anwendungen, bei denen eine erhöhte Wärmeentwicklung zu erwarten ist.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Funkentstörkondensator |
| Klasse | X2 |
| Kapazität | 150 nF |
| Nennspannung (AC) | 275 V |
| Rastermaß (RM) | 15,0 mm |
| Max. Betriebstemperatur | 110°C |
| Kapazitätstoleranz | ±10% |
| Dielektrikum | Polypropylen (metallisiert) |
| Montageart | THT (Through-Hole Technology) |
| Anwendungsbereich | Netzfilter, EMV-Filterung, Primärseitige Entstörung |
Häufig gestellte Fragen (FAQ) zu PAN-X2-150N – Funkentstörkondensator, X2, 150 nF, 275 V, RM 15,0, 110°C, 10%
Was genau ist ein Funkentstörkondensator und warum ist er wichtig?
Ein Funkentstörkondensator, wie der PAN-X2-150N, ist ein speziell entwickelter Kondensator, der dazu dient, hochfrequente Störungen (EMI/RFI) aus Stromversorgungen oder Signalleitungen zu filtern. Diese Störungen können von elektronischen Geräten selbst erzeugt oder aus dem Stromnetz bezogen werden und können die Funktion anderer Geräte beeinträchtigen, die Signalqualität verschlechtern oder sogar die Lebensdauer von Komponenten verkürzen. Ein Funkentstörkondensator ist daher essentiell für die Sicherstellung der elektromagnetischen Verträglichkeit (EMV) und der Zuverlässigkeit von elektronischen Systemen.
Welchen Vorteil bietet die X2-Klassifizierung des PAN-X2-150N?
Die X2-Klassifizierung ist eine Sicherheitsnorm für Kondensatoren, die für den Einsatz in Reihenschaltung zur Netzleitung vorgesehen sind. Sie bedeutet, dass der Kondensator so konstruiert ist, dass er im Falle eines Durchschlags sicher versagt, ohne eine Gefahr für Personen darzustellen. X2-Kondensatoren sind für höhere Stoßspannungen ausgelegt als X1-Kondensatoren und bieten somit einen verbesserten Schutz vor transienten Überspannungen im Stromnetz, was sie zur idealen Wahl für Netzfilter macht.
Wo genau kann ich den PAN-X2-150N Kondensator am besten einsetzen?
Der PAN-X2-150N eignet sich hervorragend für Anwendungen, bei denen eine direkte Verbindung zum Stromnetz besteht oder Störungen von Schaltnetzteilen auftreten. Typische Einsatzgebiete sind Netzfilter in Netzteilen für Computer, Fernseher, Haushaltsgeräte, Elektrowerkzeuge, Beleuchtungssysteme (insbesondere LED-Treiber) und industrielle Steuerungen. Er hilft, sowohl vom Netz eingekoppelte Störungen zu dämpfen als auch vom Gerät selbst erzeugte Störsignale am Austritt in das Netz zu reduzieren.
Was bedeutet die angegebene Betriebstemperatur von 110°C?
Die Angabe von 110°C als maximale Betriebstemperatur bedeutet, dass der Kondensator unter diesen Bedingungen zuverlässig und stabil funktioniert. Dies ist ein wichtiger Faktor in elektronischen Geräten, in denen sich Bauteile erwärmen können. Eine höhere zulässige Betriebstemperatur deutet auf eine robustere Konstruktion und eine längere Lebensdauer des Kondensators hin, da er thermischen Belastungen besser standhält, ohne an Leistung zu verlieren oder auszufallen.
Ist die Kapazität von 150 nF und die Toleranz von 10% für alle Anwendungen ausreichend?
Die Kapazität von 150 nF ist ein gängiger Wert für die Entstörung in vielen typischen Netzfilter-Schaltungen, insbesondere für Geräte im Leistungsbereich von typischen Haushalts- und Büroeinheiten. Die Toleranz von 10% ist für die meisten Entstöranwendungen üblich und ausreichend, da hier die Funktion des Dämpfens von Störfrequenzen im Vordergrund steht und nicht die präzise Gleichspannungsspeicherung wie bei anderen Kondensatortypen. Für sehr spezifische oder extrem anspruchsvolle Designs können jedoch andere Kapazitätswerte oder Toleranzen erforderlich sein.
Wie unterscheidet sich der PAN-X2-150N von einem Standard-Keramikkondensator gleicher Kapazität?
Der Hauptunterschied liegt in der Anwendung und den konstruktiven Merkmalen. Standard-Keramikkondensatoren sind oft für Entkopplungsaufgaben auf Signal- oder Versorgungsebenen innerhalb eines Geräts konzipiert. Der PAN-X2-150N ist speziell als X2-Kondensator für die Netzleitung konzipiert und erfüllt höhere Sicherheitsstandards. Seine Bauweise, oft basierend auf Folienmaterialien wie Polypropylen, ist besser geeignet, hohe Energiemengen kurzzeitig zu speichern und Stoßspannungen zu widerstehen, was für die Netzfilterung unerlässlich ist, während Keramikkondensatoren eher auf Frequenzselektivität ausgelegt sind.
Kann ich den PAN-X2-150N als Ersatz für andere X2-Kondensatoren verwenden?
Ja, sofern die elektrischen Spezifikationen übereinstimmen. Wenn Sie einen defekten X2-Kondensator mit einer Kapazität von 150 nF und einer Spannungsfestigkeit von 275 V suchen, können Sie den PAN-X2-150N als Ersatz verwenden, vorausgesetzt, das Rastermaß (15,0 mm) passt auf Ihre Leiterplatte. Achten Sie auch auf die maximale Betriebstemperatur und die Toleranz, um sicherzustellen, dass die Ersatzkomponente die Anforderungen Ihrer Anwendung erfüllt.
