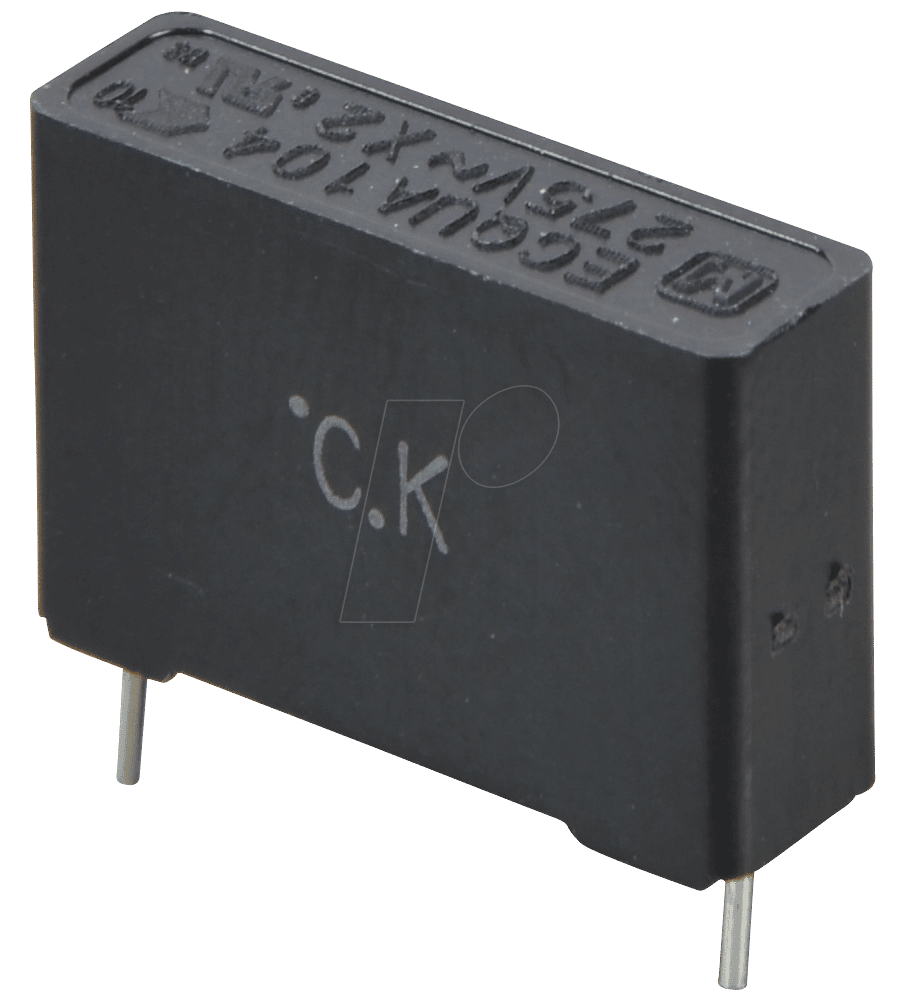

PAN-X2-100N: Ihr Spezialist für zuverlässige Funkentstörung in anspruchsvollen Umgebungen
Der PAN-X2-100N Funkentstörkondensator ist die essenzielle Lösung zur Minimierung unerwünschter elektromagnetischer Störungen (EMI) und Hochfrequenzstörungen (RFI) in elektronischen Schaltungen. Entwickelt für professionelle Anwender, Ingenieure und Technikbegeisterte, die höchste Ansprüche an Signalintegrität und Zuverlässigkeit stellen, ist dieser X2-Kondensator die ideale Wahl für kritische Anwendungen, bei denen Störgeräusche die Leistung beeinträchtigen oder zu Fehlfunktionen führen könnten.
Überragende Entstörleistung und Lebensdauer
Im Gegensatz zu Standard-Entstörkondensatoren zeichnet sich der PAN-X2-100N durch seine speziell optimierten Eigenschaften für die Unterdrückung von Querströmen und Gleichtaktstörungen aus. Seine robuste Konstruktion und die hochwertige Dielektrikum-Technologie gewährleisten eine konsistente und effektive Entstörleistung über einen weiten Temperaturbereich und eine lange Lebensdauer. Dies macht ihn zur überlegenen Wahl gegenüber Komponenten, die möglicherweise nur für weniger anspruchsvolle Umgebungen konzipiert sind und schneller an Leistungsfähigkeit verlieren.
Technologische Überlegenheit des PAN-X2-100N
Die Kernkompetenz des PAN-X2-100N liegt in seiner fortschrittlichen Dielektrikum-Technologie, die auf speziellen Polypropylen-Filmen basiert. Diese Materialien sind bekannt für ihre hervorragenden dielektrischen Eigenschaften, niedrigen Verlustfaktoren und ihre hohe Temperaturstabilität. Durch die sorgfältige Auswahl und Verarbeitung dieser Materialien wird eine Kapazitätskonstanz über einen breiten Frequenzbereich sichergestellt, was für eine effektive Entstörung unerlässlich ist.
Die Klassifizierung als X2-Kondensator unterstreicht seine Eignung für Anwendungen, bei denen er an die Netzversorgung angeschlossen ist und somit potenziell höheren Spannungsspitzen ausgesetzt ist. Die Nennspannung von 275 V AC bietet hierbei ausreichende Reserven für den Netzbetrieb in vielen Regionen. Der Rastermaß (RM) von 15,0 mm ermöglicht eine platzsparende Montage auf Leiterplatten, während die Betriebstemperatur von bis zu 110°C seine Einsatzfähigkeit in anspruchsvollen, thermisch belasteten Umgebungen gewährleistet.
Anwendungsgebiete und Vorteile
Der PAN-X2-100N Funkentstörkondensator ist ein unverzichtbarer Bestandteil in einer Vielzahl von elektronischen Geräten und Systemen:
- Netzteile: Reduziert Störungen, die vom Schaltnetzteil erzeugt werden und die umliegenden Komponenten oder das Stromnetz belasten könnten.
- Motortreiber und Frequenzumrichter: Minimiert hochfrequente Gleichtaktstörungen, die durch PWM-Ansteuerung von Motoren entstehen und die Lebensdauer von Motoren sowie die Signalqualität beeinträchtigen können.
- Industrielle Steuerungen: Sorgt für eine stabile Signalübertragung und verhindert Fehlfunktionen in Automatisierungssystemen, die empfindlich auf elektromagnetische Störungen reagieren.
- Haushaltsgeräte: Verbessert die EMV-Konformität von Geräten wie Waschmaschinen, Trocknern oder Mikrowellen, indem störende Emissionen reduziert werden.
- Audiophiler Equipment: Schützt empfindliche Audioschaltungen vor Netzrauschen und sorgt für eine klare, unverzerrte Klangwiedergabe.
- Medizintechnik: Gewährleistet die Zuverlässigkeit und Sicherheit medizinischer Geräte durch Minimierung von Störeinflüssen.
Die Vorteile des PAN-X2-100N sind vielfältig:
- Signifikante Reduzierung von EMI/RFI: Schützt sensible Schaltungen vor unerwünschten Störsignalen.
- Verbesserte Signalintegrität: Gewährleistet präzise Datenübertragung und zuverlässige Funktionsweise.
- Erhöhte Gerätezuverlässigkeit: Beugt Fehlfunktionen und vorzeitigem Verschleiß vor.
- Erfüllung von EMV-Normen: Unterstützt die Konformität mit internationalen Richtlinien zur elektromagnetischen Verträglichkeit.
- Hohe Temperaturbeständigkeit: Bietet zuverlässige Leistung auch unter widrigen thermischen Bedingungen.
- Lange Lebensdauer: Dank hochwertiger Materialien und robuster Konstruktion.
Technische Spezifikationen im Detail
| Spezifikation | Wert |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Normenkonformität | X2 (AC-Netzspannungs-Entstörkondensator) |
| Kapazität | 100 nF (Nanofarad) |
| Toleranz | ± 10% |
| Nennspannung | 275 V AC |
| Rastermaß (RM) | 15,0 mm |
| Max. Betriebstemperatur | 110°C |
| Dielektrikum | Metallisiertes Polypropylen (Folienkondensator) |
| Anschlussart | Axial (für Bedrahtung auf Leiterplatten) |
| Bauform | Kompakt, robust, vergossen |
| Anwendungsbereich | Netzentstörung, Schutz vor Überspannungen, Filterung in Netzteilen und Leistungselektronik |
| Sicherheitszertifikate | Erfüllt relevante internationale Sicherheitsstandards für X2-Kondensatoren (z.B. IEC 60384-14) |
Häufig gestellte Fragen (FAQ) – PAN-X2-100N Funkentstörkondensator
Was genau ist ein X2-Kondensator und warum ist er wichtig?
Ein X2-Kondensator ist ein spezieller Typ von Entstörkondensator, der für den Einsatz in der Netzseite von elektronischen Geräten konzipiert ist. Er ist darauf ausgelegt, sowohl Gleichtakt- als auch Gegentaktstörungen zu unterdrücken, die durch das Stromnetz oder durch das Gerät selbst verursacht werden können. Die X2-Klassifizierung bedeutet, dass er für den direkten Anschluss an die Netzversorgung mit potenziellen transienten Überspannungen geeignet ist, was ihn sicherer und zuverlässiger macht als X1- oder Y-Kondensatoren für diese spezifische Anwendung.
Welche Vorteile bietet die Kapazität von 100 nF in Verbindung mit den anderen Spezifikationen?
Die Kapazität von 100 nF (Nanofarad) ist ein gängiger und effektiver Wert für die Entstörung in vielen AC-Netzanwendungen. In Kombination mit der Nennspannung von 275 V AC, der hohen Betriebstemperatur von 110°C und der robusten Polypropylen-Dielektrikum-Technologie des PAN-X2-100N ermöglicht dieser Wert eine breite Frequenzabdeckung für die Entstörung. Dies führt zu einer zuverlässigen Unterdrückung von Netzrauschen und hochfrequenten Störungen, die die Leistung und Lebensdauer Ihrer elektronischen Schaltungen beeinträchtigen könnten.
Kann der PAN-X2-100N auch in DC-Anwendungen eingesetzt werden?
Obwohl der PAN-X2-100N primär für AC-Netzanwendungen klassifiziert ist, kann er unter bestimmten Umständen auch in DC-Schaltungen eingesetzt werden, insbesondere wenn es um die Filterung von Störungen geht, die ähnliche Frequenzen und Spannungsamplituden aufweisen. Wichtig ist hierbei jedoch, die maximale DC-Betriebsspannung des Kondensators nicht zu überschreiten, die typischerweise etwas höher als die AC-Nennspannung ist. Für spezifische DC-Anwendungen mit sehr hohen Spannungen oder besonderen Anforderungen sind jedoch dedizierte DC-Kondensatoren die bessere Wahl.
Wie wichtig ist die Toleranz von ± 10% bei einem Entstörkondensator?
Die Toleranz von ± 10% bei einem Funkentstörkondensator wie dem PAN-X2-100N ist ein guter Kompromiss zwischen Leistung und Kosten. Für die Entstörfunktion ist oft weniger die exakte Kapazität als die effektive Impedanz über einen breiten Frequenzbereich entscheidend. Eine Toleranz von 10% ist in den meisten Entstöranwendungen ausreichend, um eine effektive Filterung zu gewährleisten. Engere Toleranzen sind in der Regel bei Präzisionsanwendungen wie Oszillatoren oder Timing-Schaltungen erforderlich.
Was bedeutet das Rastermaß (RM) von 15,0 mm für die Montage?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden axialen Anschlussdrähte des Kondensators an. Ein RM von 15,0 mm ist ein Standardmaß, das eine einfache und effiziente Bestückung von Leiterplatten (PCBs) ermöglicht. Es ist gut geeignet für die Platzierung in Standard-Leiterplattendesigns und bietet eine Balance zwischen Kompaktheit und mechanischer Stabilität der Lötverbindung.
Ist der PAN-X2-100N für alle Arten von Netzrauschen wirksam?
Der PAN-X2-100N ist speziell darauf ausgelegt, eine breite Palette von Störungen im AC-Netz zu reduzieren, einschließlich hochfrequenter Störungen (RFI) und transienter Spannungsspitzen. Seine Wirksamkeit hängt jedoch von der spezifischen Art und Frequenz des Netzrauschens ab, das in Ihrer Anwendung auftritt. Für extrem starke oder sehr spezifische Störfrequenzen können zusätzliche Filterkomponenten oder eine sorgfältigere Schaltungsentwicklung erforderlich sein. Die X2-Klassifizierung und die Materialeigenschaften des PAN-X2-100N machen ihn jedoch zu einer sehr effektiven ersten Verteidigungslinie gegen die meisten üblichen Netzstörungen.
Welche spezifischen Materialeigenschaften machen diesen Kondensator langlebig bei 110°C?
Die Langlebigkeit des PAN-X2-100N bei hohen Temperaturen bis 110°C wird durch die Verwendung eines hochwertigen metallisierten Polypropylen-Dielektrikums ermöglicht. Polypropylen behält seine mechanischen und elektrischen Eigenschaften auch bei erhöhten Temperaturen besser bei als viele andere Polymere. Die Vergussmasse des Kondensators schützt zudem die interne Struktur vor Umwelteinflüssen wie Feuchtigkeit und Staub, was zur Zuverlässigkeit und Lebensdauer beiträgt. Die sorgfältige Fertigung und Qualitätskontrolle stellen sicher, dass die spezifizierten Leistungsparameter über die gesamte angegebene Lebensdauer und den Temperaturbereich eingehalten werden.
