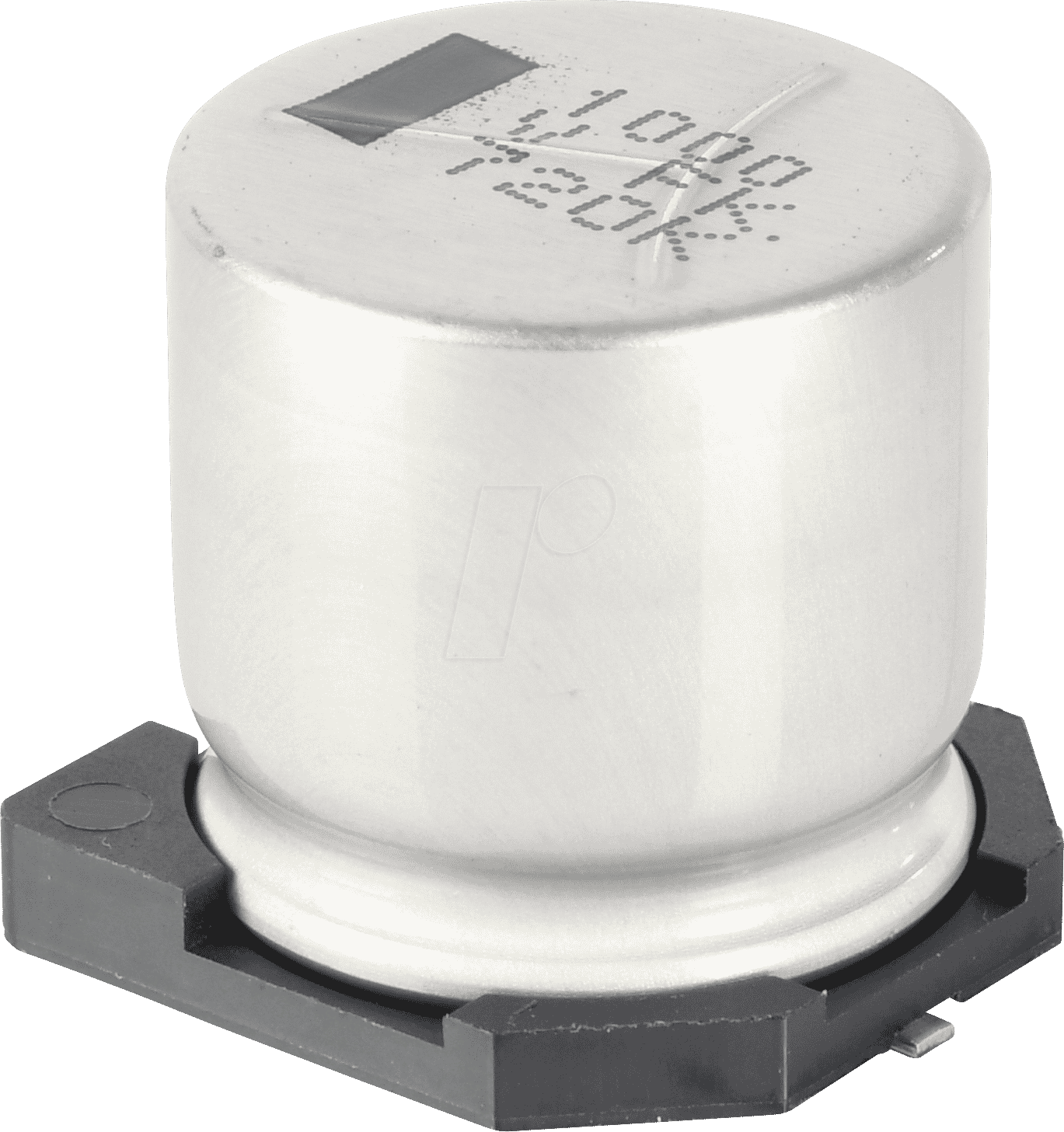

PAN EEEFK1V102AM – Der Hochleistungs-Elko SMD für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung für Ihre elektronischen Schaltungen, die Stabilität und Effizienz auch unter widrigen Bedingungen gewährleistet? Der PAN EEEFK1V102AM ist speziell konzipiert, um kritische Anforderungen in professionellen Anwendungen zu erfüllen, bei denen herkömmliche Elektrolytkondensatoren an ihre Grenzen stoßen. Ideal für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die auf präzise Spannungsfilterung, schnelle Lade-/Entladezyklen und eine lange Lebensdauer angewiesen sind.
Überlegene Leistung durch Low ESR Technologie
Der entscheidende Vorteil des PAN EEEFK1V102AM liegt in seiner Low ESR (Equivalent Series Resistance) Charakteristik. Im Vergleich zu Standard-Elkos reduziert diese Eigenschaft signifikant die Energieverluste in Form von Wärme. Dies führt zu einer effizienteren Schaltungsfunktion, geringeren Betriebstemperaturen und einer drastisch verlängerten Lebensdauer der Bauteile und der gesamten Schaltung. Besonders in Schaltnetzteilen, DC-DC-Wandlern, Audio-Verstärkern und anderen stromintensiven Anwendungen, wo schnelle Pulsströme auftreten, ist die Low ESR-Technologie unerlässlich, um Leistungsspitzen abzufangen und unerwünschte Spannungsripple zu minimieren.
Hervorragende thermische Stabilität und Langlebigkeit
Mit einer maximalen Betriebstemperatur von 105°C bietet der PAN EEEFK1V102AM eine außergewöhnliche thermische Stabilität. Dies ist kritisch für Anwendungen, die in Umgebungen mit erhöhten Temperaturen betrieben werden oder bei denen elektronische Komponenten naturgemäß viel Wärme entwickeln. Die Fähigkeit, auch bei hohen Temperaturen zuverlässig zu arbeiten, minimiert das Risiko eines frühzeitigen Ausfalls und gewährleistet eine konsistente Performance über lange Betriebszeiten. Die 1000 µF Kapazität in Kombination mit der 35 V Spannungsfestigkeit und der Low ESR machen ihn zu einer robusten Wahl für eine Vielzahl von Netzteil- und Filteranwendungen.
Präzise Dimensionierung und SMD-Montagefreundlichkeit
Die kompakten Abmessungen von 16 x 16,5 mm für diesen Elko mit hoher Kapazität sind ein weiterer bedeutender Vorteil, insbesondere im Kontext moderner, platzsparender Elektronikdesigns. Die SMD-Bauform (Surface Mount Device) ermöglicht eine direkte Bestückung auf Leiterplatten (PCBs) durch automatisierte Fertigungsprozesse. Dies vereinfacht die Montage, reduziert die Montagekosten und ermöglicht dichtere Schaltungsdesigns, ohne Kompromisse bei der elektrischen Performance einzugehen. Die präzise Formgebung und die zuverlässigen Lötanschlüsse des PAN EEEFK1V102AM gewährleisten eine sichere und stabile Verbindung.
Technische Spezifikationen im Detail
Die sorgfältige Auswahl der Materialien und die fortschrittliche Fertigungstechnologie des PAN EEEFK1V102AM führen zu einer Reihe von Leistungsmerkmalen, die ihn von Standardlösungen abheben:
- Kapazität: 1000 µF (Mikrofarad) – Bietet eine hohe Energiespeicherkapazität für effektive Filterung und Pufferung.
- Nennspannung: 35 V (Volt) – Geeignet für eine breite Palette von Schaltungsdesigns, die eine mittlere Spannungsfestigkeit erfordern.
- Maximale Betriebstemperatur: 105°C – Ermöglicht den Einsatz in wärmeren Umgebungen und bei leistungshungrigen Applikationen.
- ESR: Low ESR (niedriger äquivalenter Serienwiderstand) – Minimiert Energieverluste und Wärmeentwicklung, verbessert die Effizienz und Lebensdauer.
- Bauform: SMD (Surface Mount Device) – Ermöglicht automatisierte Bestückung und kompakte Designs.
- Dimensionen: 16 x 16,5 mm – Platzsparend und ideal für moderne Leiterplattenlayouts.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Hersteller | PAN (Bezieht sich auf PANASONIC oder vergleichbare Qualitätsstandards) |
| Modellbezeichnung | EEEFK1V102AM |
| Typ | Aluminium-Elektrolytkondensator, SMD |
| Kapazität | 1000 µF |
| Toleranz (Kapazität) | Typischerweise ±20% (Standard für diese Art von Bauteil) |
| Nennspannung | 35 V DC |
| Maximale Betriebstemperatur | 105°C |
| ESR (Äquivalenter Serienwiderstand) | Niedrig (Low ESR) – Spezifische Werte sind für diese Baureihe optimiert für geringen Leistungsverlust |
| Lebensdauer | Hohe Lebensdauer bei Nennbedingungen und reduzierter thermischer Belastung dank Low ESR-Technologie. Spezifische Angaben variieren je nach Betriebsspannung und Temperatur. |
| Anwendungsgebiete | Schaltnetzteile, DC/DC-Wandler, Audio-Endstufen, Energiespeicherschaltungen, Filterkreise in industriellen und professionellen Geräten. |
| Bauform | SMD (Surface Mount Device) für automatisierte Fertigung |
| Gehäusegröße | 16 x 16,5 mm |
| Dielektrisches Material | Hochreines Aluminiumoxid (als Dielektrikum in Kombination mit einer Elektrolytflüssigkeit) |
| Anschlusstechnik | Lötanschlüsse für SMD-Bestückung |
Vorteile im Vergleich zu Standardlösungen
Die Integration des PAN EEEFK1V102AM in Ihre Schaltung bietet signifikante Vorteile gegenüber konventionellen Elektrolytkondensatoren:
- Reduzierte Wärmeentwicklung: Durch den geringen ESR wird weniger Energie in Wärme umgewandelt. Dies schont benachbarte Komponenten und erhöht die Zuverlässigkeit.
- Verbesserte Filterung: Die geringe Impedanz bei hohen Frequenzen sorgt für eine effektivere Unterdrückung von Störsignalen und eine glattere Gleichspannung.
- Längere Lebensdauer: Weniger thermischer Stress führt zu einer deutlich erhöhten Lebensdauer, was Wartungskosten reduziert und die Produktzuverlässigkeit steigert.
- Höhere Effizienz: Geringere Verluste bedeuten, dass mehr der bereitgestellten Energie für die eigentliche Funktion genutzt werden kann, was besonders in energieeffizienten Designs wichtig ist.
- Kompaktere Designs: Die Kombination aus hoher Kapazität, Spannungsfestigkeit und Low ESR in einem SMD-Gehäuse ermöglicht kleinere und leichtere Geräte.
- Stabilität unter Last: Der Kondensator bleibt auch unter hohen Strombelastungen und schnellen Lastwechseln stabiler in seiner Performance.
Anwendungsbereiche und Einsatzmöglichkeiten
Der PAN EEEFK1V102AM mit seinen spezifischen Merkmalen ist eine ausgezeichnete Wahl für eine Vielzahl von anspruchsvollen elektronischen Applikationen:
- Schaltnetzteile (SMPS): Als primärer Ausgangsfilter zur Glättung der Ausgangsspannung und zur Reduzierung von Ripple.
- DC/DC-Wandler: Zur Stabilisierung der Eingangs- und Ausgangsspannungen, insbesondere bei hohen Schaltfrequenzen.
- Audio-Verstärker: Als Kopplungs- oder Entkopplungskondensator in Endstufen, wo schnelle Impulsströme und eine geringe Verzerrung wichtig sind.
- Industrielle Steuerungen: In Netzteilen und Filterkreisen von SPS-Systemen und Automatisierungskomponenten.
- Automobil-Elektronik: Wo Temperaturschwankungen und hohe Anforderungen an die Zuverlässigkeit bestehen (sofern die Spezifikationen der Automotive-Normen eingehalten werden).
- LED-Treiber: Zur Filterung der Ausgangsspannung und zur Verbesserung der Energieeffizienz.
- Prototypenentwicklung und Forschungsarbeiten: Für Ingenieure, die auf zuverlässige und leistungsfähige Komponenten für die Entwicklung neuer Schaltungen angewiesen sind.
Häufig gestellte Fragen zu PAN EEEFK1V102AM – Elko SMD, 1000 uF, 35 V, 105°C, Low ESR 16 x 16,5 mm
Was bedeutet „Low ESR“ und warum ist das wichtig?
Low ESR steht für „Low Equivalent Series Resistance“ (Niedriger äquivalenter Serienwiderstand). Dies ist der interne Widerstand eines Kondensators, der Energieverluste in Form von Wärme verursacht. Ein niedriger ESR ist entscheidend für die Effizienz von Schaltungen, da er weniger Energie verbraucht, weniger Wärme erzeugt und eine bessere Filterung bei hohen Frequenzen ermöglicht. Dies führt zu einer längeren Lebensdauer des Kondensators und der gesamten Schaltung.
Ist dieser Elko für den Einsatz in Audio-Geräten geeignet?
Ja, der PAN EEEFK1V102AM ist aufgrund seiner Low ESR-Charakteristik und der hohen Kapazität hervorragend für Audio-Anwendungen geeignet. Er kann als Pufferkondensator in Netzteilen von Verstärkern oder als Kopplungskondensator eingesetzt werden, um eine saubere Signalwiedergabe ohne unerwünschte Störgeräusche oder Verzerrungen zu gewährleisten.
Welche Auswirkungen hat die maximale Betriebstemperatur von 105°C?
Eine maximale Betriebstemperatur von 105°C bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung oder bei Bauteilen, die naturgemäß heiß werden, zuverlässig funktioniert. Dies ist ein wichtiges Kriterium für die Langzeitstabilität und Zuverlässigkeit elektronischer Geräte, insbesondere in industriellen oder leistungsorientierten Anwendungen.
Kann dieser SMD-Elko manuell gelötet werden?
Obwohl SMD-Bauteile primär für die automatisierte Bestückung entwickelt wurden, ist eine manuelle Lötung mit entsprechendem Werkzeug (feine Lötspitze, gute Beleuchtung, Pinzette) und Erfahrung durchaus möglich. Achten Sie auf die richtige Löttemperatur und Lötzeit, um eine Beschädigung des Bauteils zu vermeiden.
Wie unterscheidet sich dieser Elko von einem Tantal-Kondensator?
Aluminium-Elektrolytkondensatoren wie der PAN EEEFK1V102AM bieten in der Regel höhere Kapazitätswerte pro Volumen im Vergleich zu Tantal-Kondensatoren und sind oft kostengünstiger. Tantal-Kondensatoren haben tendenziell eine bessere Frequenzgangstabilität und einen noch niedrigeren ESR, sind aber empfindlicher gegenüber Überspannung und Überstrom. Die Wahl hängt von den spezifischen Anforderungen der Anwendung ab.
Welche Lebensdauer kann ich von diesem Elko erwarten?
Die Lebensdauer eines Elektrolytkondensators hängt stark von den Betriebsbedingungen ab, insbesondere von der Temperatur und der angelegten Spannung. Aufgrund der Low ESR-Technologie und der hohen zulässigen Betriebstemperatur von 105°C bietet der PAN EEEFK1V102AM eine überdurchschnittlich lange Lebensdauer im Vergleich zu Standard-Elkos. Unter Nennbedingungen und bei korrekter Auslegung kann dies mehrere zehntausend Stunden betragen.
Ist dieser Elko für den Einsatz in Automotive-Anwendungen geeignet?
Die hier spezifizierten Werte (105°C, 35V) sind für viele allgemeine Anwendungen geeignet. Ob der PAN EEEFK1V102AM spezifisch für Automotive-Anwendungen zertifiziert ist, hängt von weiteren Normen und Tests ab, die über die hier aufgeführten Basisdaten hinausgehen. Für kritische Automotive-Anwendungen sollten immer Bauteile mit entsprechenden Automotiv-Freigaben verwendet werden.
