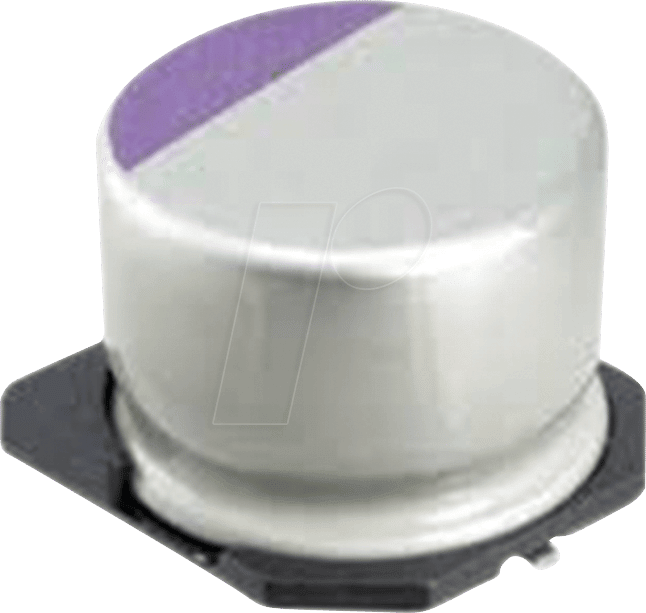

PAN 20SVP150M – SMD-Elko: Präzise Energieversorgung für anspruchsvolle Schaltungen
Der PAN 20SVP150M ist ein hochzuverlässiger SMD-Elektrolytkondensator, der speziell für Anwendungen entwickelt wurde, bei denen eine stabile und langlebige Energiespeicherung essentiell ist. Wenn Sie eine präzise Filterung, Entkopplung oder Energiespeicherung in kompakten elektronischen Geräten benötigen, bietet dieser Elko eine überlegene Leistung und Zuverlässigkeit gegenüber Standardlösungen.
Überlegene Leistung und Langlebigkeit
Der PAN 20SVP150M zeichnet sich durch seine exzellente Leistungsfähigkeit und seine garantierte Lebensdauer von 2000 Stunden aus, was ihn zur idealen Wahl für professionelle Elektronikentwickler und Hobbyisten macht, die auf Langlebigkeit und Zuverlässigkeit Wert legen.
Hauptvorteile des PAN 20SVP150M im Detail
- Hohe Kapazität bei kompakter Bauform: Mit 150µF bietet dieser Elko eine signifikante Energiespeicherfähigkeit, die für eine effektive Filterung und Entkopplung kritischer Schaltungspunkte unerlässlich ist. Seine SMD-Bauform ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders in der modernen Miniaturisierung von Elektronikgeräten von Vorteil ist.
- Robuste Spannungsfestigkeit: Die Nennspannung von 20V stellt sicher, dass der PAN 20SVP150M auch in Schaltungen mit moderaten Spannungsleveln sicher und zuverlässig arbeitet. Dies minimiert das Risiko von Ausfällen durch Überspannung und erhöht die Betriebssicherheit Ihrer Geräte.
- Extrem lange Lebensdauer: Die spezifizierte Lebensdauer von 2000 Stunden bei Nenntemperatur ist ein klares Indiz für die hohe Qualität der verwendeten Materialien und die präzise Fertigung. Dies bedeutet, dass Ihre Schaltungen länger stabil bleiben und seltener Wartung oder Austausch des Kondensators erfordern.
- Zuverlässige Filterung und Entkopplung: Elektrolytkondensatoren wie der PAN 20SVP150M spielen eine entscheidende Rolle bei der Glättung von Gleichspannungen und der Unterdrückung von Störsignalen. Die hohe Kapazität trägt effektiv zur Reduzierung von Ripple-Spannungen bei und sorgt für eine saubere Stromversorgung der empfindlichen Komponenten Ihrer Schaltung.
- Breites Anwendungsspektrum: Ob in Netzteilen, Audio-Verstärkern, Sensorik oder Datenerfassungssystemen – die zuverlässige Performance des PAN 20SVP150M macht ihn zu einem vielseitig einsetzbaren Bauteil in einer Vielzahl von Elektronikprojekten und industriellen Anwendungen.
- Optimale thermische Eigenschaften: Die 2000h Lebensdauer-Spezifikation impliziert, dass der Elko für den Betrieb bei erhöhten Temperaturen ausgelegt ist, was für viele moderne Elektronikdesigns, die oft unter thermischer Belastung arbeiten, von großer Bedeutung ist.
Detaillierte Spezifikationen und Eigenschaften
| Eigenschaft | Wert |
|---|---|
| Hersteller | PAN |
| Typ | SMD-Elektrolytkondensator (Elko) |
| Modellnummer | 20SVP150M |
| Kapazität | 150 µF (Mikrofarad) |
| Nennspannung | 20 V (Volt) |
| Lebensdauer | 2000 Stunden bei Nenntemperatur (Details zur Nenntemperatur sind herstellerspezifisch, typischerweise 105°C für diese Klasse) |
| Gehäusetyp | SMD (Surface Mount Device) – Ermöglicht direkte Bestückung auf Leiterplatten und spart Platz. |
| Dielektrisches Material | Aluminium (typisch für Elektrolytkondensatoren dieser Art) – Bietet eine hohe Kapazität pro Volumen. |
| ESR (Equivalent Series Resistance) | Typischerweise niedrig bei Elkos dieser Klasse, was eine effiziente Filterung ermöglicht. Genaue Werte sind herstellerspezifisch und für die Auswahl in Hochfrequenzanwendungen entscheidend. |
| Temperaturbereich | Erwartungsgemäß für industrielle Anwendungen ausgelegt, oft von -40°C bis +105°C. Die 2000h Lebensdauer-Spezifikation unterstreicht die Eignung für höhere Temperaturen. |
Einsatzbereiche und Anwendungsbeispiele
Der PAN 20SVP150M ist ein vielseitiger Baustein, der in einer breiten Palette von elektronischen Systemen seine volle Leistungsfähigkeit entfaltet. Seine Kapazität und Spannungsfestigkeit prädestinieren ihn für:
- Netzteilfilterung und -stabilisierung: In Schaltnetzteilen (SMPS) und linearen Spannungsreglern dient er zur Glättung von Wechselspannungskomponenten und zur Bereitstellung einer stabilen Gleichspannung für nachfolgende Schaltungsteile. Dies ist essenziell für die Lebensdauer und Funktionssicherheit der gesamten Elektronik.
- Entkopplung von Stromversorgungsleitungen: Durch die Platzierung nahe von integrierten Schaltungen (ICs) hilft er, kurzzeitige Stromschwankungen auszugleichen, die durch den schnellen Wechselbetrieb der ICs entstehen. Dies verhindert Spannungsabfälle und gewährleistet die korrekte Funktion empfindlicher Bauteile.
- Audio- und Signalverarbeitung: In Audioschaltungen kann der Elko zur Kopplung von Signalstufen eingesetzt werden, um Gleichspannungsanteile zu blockieren und gleichzeitig den AC-Signalweg freizugeben. Seine niedrige Impedanz bei relevanten Frequenzen ist hierbei von Vorteil.
- KFZ-Elektronik: Die Robustheit und die spezifizierte Lebensdauer machen ihn geeignet für den Einsatz in Fahrzeugen, wo Temperaturschwankungen und Vibrationen eine ständige Herausforderung darstellen.
- Industrielle Steuerungen und Automatisierung: In industriellen Umgebungen, wo Zuverlässigkeit oberste Priorität hat, leistet der PAN 20SVP150M einen wichtigen Beitrag zur Stabilität von Stromversorgungen in Steuergeräten und Messinstrumenten.
- Unterhaltungselektronik: Von Fernsehern über Router bis hin zu Spielekonsolen – überall dort, wo eine zuverlässige Energieversorgung benötigt wird, findet dieser Elko seinen Einsatz.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu PAN 20SVP150M – SMD-Elko, 150uF, 20V, 2000h
Was bedeutet die Angabe 2000h bei der Lebensdauer?
Die Angabe von 2000 Stunden bezieht sich auf die garantierte Betriebsdauer des Kondensators unter definierten Bedingungen, in der Regel bei seiner Nenntemperatur (typischerweise 105°C für diese Kondensatorklasse) und Nennspannung. Nach Erreichen dieser Lebensdauer kann die Kapazität des Elkos abnehmen oder sein ESR (Equivalent Series Resistance) ansteigen, was seine Leistung beeinträchtigt.
Ist der PAN 20SVP150M für Hochfrequenzanwendungen geeignet?
Die Eignung für Hochfrequenzanwendungen hängt stark vom ESR (Equivalent Series Resistance) und der ESL (Equivalent Series Inductance) des Kondensators ab. Während Elektrolytkondensatoren generell höhere ESR-Werte als Keramik- oder Folienkondensatoren aufweisen können, sind moderne Elkos wie die SVP-Serie oft für verbesserte Hochfrequenzeigenschaften optimiert. Für kritische Hochfrequenzfilterungen oder schnelle Entkopplungsaufgaben ist es ratsam, das Datenblatt des Herstellers für detaillierte ESR- und Impedanzkurven zu konsultieren.
Welche Vorteile bietet die SMD-Bauform gegenüber bedrahteten Elkos?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine direkte Bestückung auf der Oberfläche der Leiterplatte. Dies spart wertvollen Platz auf der Platine, erleichtert die automatisierte Fertigung und ermöglicht dichtere Schaltungsdesigns. Zudem sind SMD-Bauteile oft besser für Hochgeschwindigkeits-Bestückungsprozesse geeignet.
Kann der PAN 20SVP150M auch in Schaltungen mit geringerer Spannung eingesetzt werden?
Ja, ein Kondensator mit einer Nennspannung von 20V kann problemlos in Schaltungen mit geringeren Gleichspannungen betrieben werden, solange die Spannung die Nennspannung nicht überschreitet. Tatsächlich kann dies sogar die Lebensdauer des Kondensators verlängern.
Was passiert, wenn die Spannungsfestigkeit des Elkos überschritten wird?
Die Überschreitung der Nennspannung kann zu einem Durchbruch des Dielektrikums führen. Dies kann sich als Kurzschluss äußern und potenziell zu einer Zerstörung des Kondensators oder sogar zu weiteren Schäden an der Schaltung führen. Es ist daher unerlässlich, die Spannungsfestigkeit des Kondensators niemals zu überschreiten.
Wie beeinflusst die Umgebungstemperatur die Lebensdauer des Kondensators?
Die Lebensdauer von Elektrolytkondensatoren ist stark temperaturabhängig. Eine Faustregel besagt, dass sich die Lebensdauer für jede 10°C Temperaturerhöhung über der Nenntemperatur halbiert. Umgekehrt verlängert sich die Lebensdauer bei niedrigeren Betriebstemperaturen. Die angegebene Lebensdauer von 2000 Stunden gilt unter der maximal spezifizierten Betriebstemperatur.
Ist der PAN 20SVP150M für den Einsatz in Geräten mit Lebensmittelkontakt oder medizinischen Geräten geeignet?
Die allgemeine Spezifikation für industrielle Anwendungen wie 20SVP150M impliziert keine spezifischen Zulassungen für Anwendungen mit Lebensmittelkontakt oder medizinische Geräte. Für solche hochregulierten Anwendungen sind spezielle Kondensatoren mit entsprechenden Zertifizierungen (z.B. nach RoHS, REACH, UL, IEC 60601) erforderlich. Es ist essenziell, die spezifischen Zulassungen des Herstellers für das jeweilige Produkt zu prüfen.
