Schutzschaltung für empfindliche Elektronik: Die P6SMB 16CA SMD TVS-Diode
Schützen Sie Ihre hochwertigen elektronischen Geräte zuverlässig vor transienten Überspannungen und gefährlichen Spannungsspitzen. Die P6SMB 16CA SMD TVS-Diode ist die essenzielle Komponente für Entwickler und Techniker, die auf kompromisslose Signalintegrität und Langlebigkeit ihrer Schaltungen Wert legen.
Warum die P6SMB 16CA SMD die überlegene Wahl ist
Standardlösungen im Überspannungsschutz stoßen oft an ihre Grenzen, wenn es um schnelle, bipolare Effekte geht. Die P6SMB 16CA SMD zeichnet sich durch ihre bidirektionale Charakteristik aus, die Schutz vor positiven und negativen Spannungsspitzen in einem einzigen Bauteil ermöglicht. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl benötigter Komponenten. Ihre hohe Spitzenbelastbarkeit von 600 W gewährleistet, dass selbst kurzzeitige, energiereiche Impulse effektiv abgeleitet werden, ohne die integrierten Schaltkreise zu beschädigen. Die SMD-Bauform (DO-214AA/SMB) ermöglicht zudem eine platzsparende Integration in moderne, kompakte Elektronikdesigns, was sie zur idealen Lösung für anspruchsvolle Applikationen macht.
Technologische Überlegenheit und Schutzmechanismus
Die P6SMB 16CA SMD gehört zur Familie der Transient Voltage Suppressors (TVS), die auf dem Prinzip der Lawinendurchbruch-Charakteristik von Halbleiterdioden basieren. Im Normalbetrieb verhält sich die Diode wie ein offener Stromkreis mit minimaler Leckage. Tritt jedoch eine Überspannung auf, deren Amplitude die Durchbruchspannung der Diode überschreitet, schaltet diese in einen niederohmigen Zustand. In diesem Zustand leitet sie die überschüssige Energie schnell und effizient ab und begrenzt die Spannung auf ein sicheres Niveau. Die bidirektionale Ausführung bedeutet, dass dieser Schutzmechanismus unabhängig von der Polarität der angelegten Überspannung funktioniert. Dies ist besonders vorteilhaft in Wechselstromkreisen oder bei Signalleitungen, bei denen die Spannungsrichtung variieren kann.
Umfassender Schutz für kritische Anwendungen
Die P6SMB 16CA SMD TVS-Diode ist konzipiert, um die Integrität und Funktionalität einer Vielzahl von elektronischen Systemen zu gewährleisten. Ihr Anwendungsbereich erstreckt sich über:
- Industrielle Automatisierung: Schutz von Steuerungen, Sensoren und Aktoren vor transienten Störungen durch Schaltvorgänge oder externe Einflüsse.
- Telekommunikation: Absicherung von Schnittstellen, Datenleitungen und Stromversorgungen in Basisstationen und Endgeräten.
- Automobilindustrie: Schutz von Bordelektronik, Infotainmentsystemen und Sensoren vor Spannungsspitzen, die durch Lima-Lastwechsel oder Startvorgänge entstehen.
- Unterhaltungselektronik: Gewährleistung der Langlebigkeit von AV-Geräten, Computern und Peripheriegeräten.
- Medizintechnik: Sicherung empfindlicher elektronischer Komponenten in medizinischen Geräten, wo Ausfallsicherheit oberste Priorität hat.
- Datenerfassung und -übertragung: Schutz von Schnittstellen wie USB, Ethernet und seriellen Bussen vor elektrostatischen Entladungen (ESD) und induktiven Lastspitzen.
Technische Spezifikationen und Leistungsparameter
Die Leistung der P6SMB 16CA SMD TVS-Diode wird durch eine Reihe von Schlüsselparametern definiert, die ihre Effektivität und Zuverlässigkeit unterstreichen:
- Bidirektionale Ausführung: Bietet Schutz vor Spannungsspitzen in beide Richtungen, was Designflexibilität und Kosteneffizienz erhöht.
- Nennspannung (Working Voltage): 16 V. Dieser Wert gibt die maximale Gleich- oder Wechselspannung an, bei der die Diode keinen signifikanten Strom leitet.
- Spitzenlast (Peak Pulse Power – PPP): 600 W. Dies ist die maximale Leistung, die die Diode für eine definierte Impulsdauer (oft 10/1000 µs) absorbieren kann, ohne beschädigt zu werden.
- Durchbruchspannung (Breakdown Voltage – VBR): Typischerweise liegt diese bei ca. 17,8 V. Der Punkt, an dem die Diode beginnt, Strom zu leiten.
- Klemmspannung (Clamping Voltage – VC): Bei 10A Spitzenstrom und einer Wellenform von 10/1000 µs wird die Klemmspannung typischerweise um 25,5 V liegen. Dies ist die maximale Spannung, die über der Diode anliegt, wenn sie die Spitzenlast ableitet.

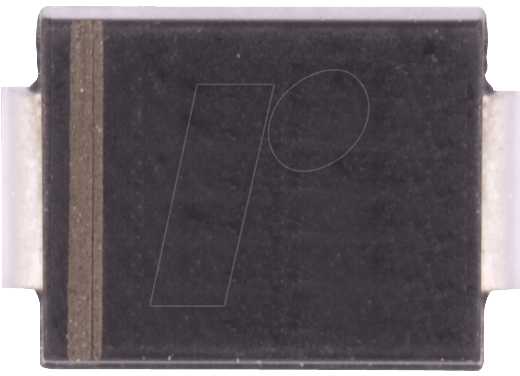

- Bauform: DO-214AA / SMB. Eine Standard-SMD-Bauform, die sich für automatisierte Fertigungsprozesse eignet und eine geringe thermische Impedanz bietet.
- Betriebstemperaturbereich: Üblicherweise von -55 °C bis +150 °C, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.
- Schnelle Ansprechzeit: Die Reaktionszeit auf transiente Ereignisse liegt im Picosekundenbereich, was den Schutz quasi in Echtzeit gewährleistet.
Einsatzmöglichkeiten und Designvorteile
Die P6SMB 16CA SMD ist mehr als nur eine Schutzkomponente; sie ist ein integraler Bestandteil robuster Schaltungsdesigns. Durch ihre Fähigkeit, hohe Energiemengen schnell abzuleiten, schützt sie empfindliche Halbleiterbauelemente wie Mikrocontroller, Prozessoren und analoge ICs vor irreversiblen Schäden. Die bidirektionale Natur minimiert die Notwendigkeit von zusätzlichen Dioden oder anderen Schutzkomponenten, was zu einer Reduzierung der Stückkosten, der Leiterplattenfläche und der Komplexität der Stückliste führt. Dies ist insbesondere in Applikationen mit knappen Platzverhältnissen oder bei der Massenproduktion von Vorteil.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Bauteiltyp | TVS-Diode (Transient Voltage Suppressor) |
| Richtung | Bidirektional |
| Nennspannung (Working Voltage) | 16 V |
| Spitzenlast (Peak Pulse Power) | 600 W (bei 10/1000 µs Wellenform) |
| Bauform | DO-214AA / SMB |
| Ansprechzeit | Extrem schnell (im Picosekundenbereich) |
| Schutzfunktion | Begrenzung transienter Spannungsspitzen (ESD, induktive Lasten) |
| Material | Hochreines Silizium mit speziellen Dotierprofilen für optimierten Lawinendurchbruch und schnelle Reaktion. Die Gehäusematerialien sind typischerweise Flammschutzmittel-konform nach UL 94V-0 und für hohe Temperaturen ausgelegt. |
| Zuverlässigkeit | Hohe Zuverlässigkeit durch bewährte Halbleitertechnologie und robuste Bauform, konzipiert für Langlebigkeit auch unter extremen Bedingungen. |
FAQ – Häufig gestellte Fragen zu P6SMB 16CA SMD – TVS-Diode, Bidirectional, 16 V, 600 W, DO-214AA/SMB
Was bedeutet bidirektional bei einer TVS-Diode?
Eine bidirektionale TVS-Diode kann Spannungsspitzen sowohl in positiver als auch in negativer Richtung begrenzen. Dies ist vorteilhaft in Wechselstromkreisen oder auf Signalleitungen, wo die Polarität der Störung variieren kann, und vereinfacht das Schaltungsdesign.
Welche Arten von Überspannungen kann die P6SMB 16CA SMD abfangen?
Die P6SMB 16CA SMD ist primär zum Schutz vor transienten Überspannungen konzipiert. Dazu gehören elektrostatische Entladungen (ESD), induktive Lastspitzen (z.B. beim Schalten von Relais oder Motoren) und kurze, energiereiche Spannungsspitzen, die durch Netzschwankungen oder Schaltvorgänge im Stromnetz verursacht werden.
Ist die P6SMB 16CA SMD für den Schutz von Datenleitungen geeignet?
Ja, die P6SMB 16CA SMD ist aufgrund ihrer schnellen Ansprechzeit und der Fähigkeit, Spannungsspitzen präzise zu begrenzen, hervorragend für den Schutz von Hochgeschwindigkeits-Datenleitungen wie USB, Ethernet oder seriellen Schnittstellen geeignet. Sie schützt die empfindlichen Treiber- und Empfänger-ICs.
Wie wähle ich die richtige Nennspannung für eine TVS-Diode aus?
Die Nennspannung (Working Voltage) der TVS-Diode sollte etwas höher sein als die normale Betriebsspannung der zu schützenden Schaltung. Dies stellt sicher, dass die Diode im Normalbetrieb nicht leitend wird und keine unerwünschte Leckage verursacht. Eine Faustregel ist, die Nennspannung um etwa 10-20% über der maximalen kontinuierlichen Betriebsspannung zu wählen.
Was bedeutet die Spitzenlast von 600 W?
Die Spitzenlast (Peak Pulse Power, PPP) von 600 W gibt an, welche maximale Leistung die Diode für eine bestimmte Impulsdauer (typischerweise 10/1000 µs für TVS-Dioden) absorbieren kann, ohne beschädigt zu werden. Dies ist ein wichtiger Indikator für die Fähigkeit der Diode, energiereiche, kurzzeitige Überspannungen zu handhaben.
Kann die P6SMB 16CA SMD bei extremen Temperaturen eingesetzt werden?
Ja, die P6SMB 16CA SMD ist typischerweise für einen breiten Betriebstemperaturbereich von -55 °C bis +150 °C spezifiziert. Dies macht sie auch für den Einsatz in anspruchsvollen Umgebungen geeignet, wie sie in der Automobilindustrie oder in industriellen Anwendungen vorkommen.
Welchen Vorteil bietet die SMB-Bauform?
Die SMB-Bauform (DO-214AA) ist eine gängige Oberflächenmontage-Technologie (SMD). Sie ermöglicht eine automatisierte Bestückung auf Leiterplatten, spart Platz und bietet eine gute thermische Anbindung an die Platine, was für die Ableitung der aufgenommenen Energie wichtig ist.
