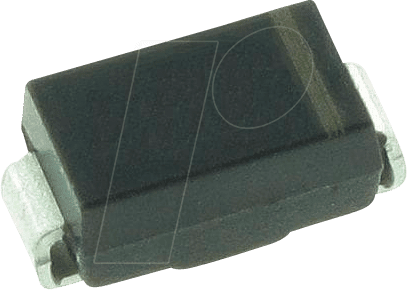

Schutz vor Spannungsspitzen: Die P4SMAJ170CA TVS-Diode für zuverlässige Elektronik
Schützen Sie Ihre wertvollen elektronischen Geräte und Systeme effektiv vor schädlichen transienten Spannungsspitzen. Die bidirektionale TVS-Diode P4SMAJ170CA mit 170 V Sperrspannung und 400 W Spitzenbelastbarkeit ist die ideale Lösung für Ingenieure, Entwickler und Systemintegratoren, die höchste Zuverlässigkeit in anspruchsvollen Umgebungen benötigen. Diese Komponente bietet einen essenziellen Schutzmechanismus für empfindliche Schaltungen, indem sie Überspannungen schnell absorbiert und somit Ausfälle und Beschädigungen verhindert.
Überlegene Überspannungsunterdrückung mit der P4SMAJ170CA
Im Gegensatz zu Standard-Schutzkomponenten, die oft träge reagieren oder nur eine begrenzte Energieaufnahme bieten, zeichnet sich die P4SMAJ170CA durch ihre schnelle Ansprechzeit und ihre Fähigkeit aus, hohe Impulsleistungen zu bewältigen. Ihre bidirektionale Charakteristik macht sie universell einsetzbar für Wechselspannungsanwendungen, während die präzise definierte Durchbruchspannung einen zuverlässigen Schutz gewährleistet, ohne die normale Betriebsspannung zu beeinträchtigen. Die kompakte Bauform im DO-214AC/SMA-Gehäuse ermöglicht eine einfache Integration in bestehende Designs und Boards.
Leistungsstarker Schutz für anspruchsvolle Anwendungen
Die P4SMAJ170CA TVS-Diode ist speziell konzipiert, um kritische Schaltkreise vor den zerstörerischen Auswirkungen von transienten Überspannungen zu bewahren. Dazu gehören:
- Blitzschlaginduzierte Überspannungen: Schutz von Geräten in Umgebungen, die anfällig für atmosphärische Entladungen sind.
- Schalttransienten: Unterdrückung von Spannungsspitzen, die beim Ein- und Ausschalten von Induktivitäten, Motoren oder Relais entstehen.
- Elektrostatische Entladung (ESD): Vermeidung von Schäden durch statische Aufladungen, die beim Umgang mit elektronischen Komponenten auftreten können.
- Schutz von Datenleitungen: Sicherung von Kommunikationsschnittstellen wie USB, Ethernet oder seriellen Verbindungen.
- Automobil-Elektronik: Absicherung von Steuergeräten und Bordelektronik gegen Spannungsspitzen, die durch Lichtmaschinen oder Schaltvorgänge im Bordnetz verursacht werden.
- Industrielle Steuerungssysteme: Gewährleistung der Betriebssicherheit von PLCs, Sensoren und Aktuatoren in rauen industriellen Umgebungen.
Fortschrittliche Technologie für höchste Zuverlässigkeit
Die P4SMAJ170CA nutzt die fortschrittliche Technologie von Transient Voltage Suppressors (TVS)-Dioden, um eine schnelle und effiziente Ableitung von Überspannungsenergie zu gewährleisten. Ihre Kernfunktionalität basiert auf der Avalanche-Durchbruchcharakteristik von Halbleitermaterialien, die bei Erreichen einer bestimmten Spannungsgrenze eine leitende Brücke bilden und somit die überschüssige Energie sicher in den Massebereich ableiten. Im Gegensatz zu Varistoren (MOV) oder Zener-Dioden bieten TVS-Dioden eine überlegene Leistung hinsichtlich Ansprechzeit, Klemmspannung und Lebensdauer, insbesondere bei wiederholten Überspannungsereignissen.
Konstruktion und Materialwissenschaft
Das Herzstück der P4SMAJ170CA bildet ein hochrein dotierter Silizium-Chip, der speziell für die schnelle Erzeugung eines Lawinendurchbruchs optimiert ist. Die präzise Kontrolle des Dotierungsprofils und der Geometrie des p-n-Übergangs sind entscheidend für die exakte Einstellung der Durchbruchspannung und die Minimierung der Klemmspannung. Das DO-214AC/SMA-Gehäuse, auch bekannt als SMB-Gehäuse, bietet eine robuste mechanische Integrität und hervorragende Wärmeableitungseigenschaften. Gefertigt aus duroplastischem Material (typischerweise Epoxy), schützt es den Halbleiterkern zuverlässig vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung. Die Anschlussdrähte sind aus einer Kupferlegierung gefertigt und für optimale elektrische Leitfähigkeit und Lötbarkeit mit Zinn beschichtet.
Umfassende Spezifikationen und Leistungsdaten
Die P4SMAJ170CA ist ein bidirektionaler TVS-Dioden-Typ, was bedeutet, dass sie in beiden Polaritäten Schutz bietet. Dies vereinfacht das Schaltungsdesign erheblich, da keine zusätzliche Polarisierung oder Reihenschaltung erforderlich ist, um Wechselspannungsspitzen zu unterdrücken. Die angegebene Sperrspannung von 170 V bedeutet, dass die Diode bis zu diesem Wert im Sperrzustand verbleibt und die Schaltung nicht beeinflusst. Bei Überschreiten dieser Spannung beginnt sie zu leiten. Die Spitzenbelastbarkeit von 400 W (bei 10/1000 µs Wellenform) gibt die maximale Impulsleistung an, die die Diode kurzzeitig absorbieren kann, ohne zerstört zu werden. Dies ist ein kritischer Parameter für die Auswahl der richtigen Schutzkomponente für eine bestimmte Anwendung.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | TVS-Diode, bidirektional |
| Modell-Nummer | P4SMAJ170CA |
| Sperrspannung (VRWM) | 170 V |
| Durchbruchspannung (VBR) | Typischerweise ~189 V (bei 1 mA) |
| Maximale Klemmspannung (VC) | Typischerweise ~275 V (bei 10 A) |
| Spitzenimpulsleistung (PPPM) | 400 W (10/1000 µs Wellenform) |
| Gehäuse | DO-214AC (SMB) |
| Betriebstemperatur | -55 °C bis +150 °C |
| Ansprechzeit | Extrem schnell (<1 Nanosekunde) |
| Material (Chip) | Hochrein dotiertes Silizium |
| Gehäusematerial | Duroplast, UL 94V-0 Klassifizierung |
| Anschlussdrähte | Verzinntes Kupfer |
Einsatzbereiche und Integrationsmöglichkeiten
Die P4SMAJ170CA ist aufgrund ihrer technischen Merkmale und ihrer robusten Bauweise prädestiniert für den Einsatz in einer Vielzahl von Elektroniksegmenten. Die Standardisierung des DO-214AC/SMA-Gehäuses ermöglicht eine einfache Bestückung auf Standard-Leiterplatten (PCBs) mittels gängiger Lötverfahren wie Reflow-Löten oder Wellenlöten. Ihre geringe Größe und geringe Bauhöhe machen sie zudem ideal für platzkritische Anwendungen, wie sie in der Mobilkommunikation, tragbaren Geräten oder in der Automobilbranche häufig vorkommen. Die bidirektionale Eigenschaft spart Platz auf der Leiterplatte und vereinfacht die Schaltplanerstellung.
Technische Vorteile im Überblick
- Schnelle Reaktion: Minimiert die Dauer der Überspannung, reduziert das Risiko von Folgeschäden.
- Präzise Klemmspannung: Schützt empfindliche Bauteile durch Begrenzung der Spannung auf ein sicheres Niveau.
- Bidirektionaler Schutz: Universell einsetzbar für AC- und DC-Schaltungen, vereinfacht das Design.
- Hohe Stoßstromfestigkeit: Bewältigt kurzzeitige, hohe Energieimpulse ohne Durchbruch.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässigen Betrieb unter extremen Bedingungen.
- Robustes Gehäuse: Bietet mechanischen Schutz und gute thermische Eigenschaften.
- Hohe Zuverlässigkeit: Lange Lebensdauer, auch bei wiederholten Überspannungsereignissen.
Häufig gestellte Fragen zu P4SMAJ170CA – TVS-Diode, bidirektional, 170 V, 400 W, DO-214AC/SMA
Was bedeutet bidirektional bei einer TVS-Diode?
Eine bidirektionale TVS-Diode kann Spannungsspitzen in beide Stromrichtungen unterdrücken. Dies macht sie besonders nützlich für den Schutz von AC-Schaltungen oder solchen, bei denen die Polarität der Überspannung nicht vorhersehbar ist. Sie benötigt keine zusätzliche Beschaltung, um in beiden Richtungen zu schützen.
Wie wähle ich die richtige TVS-Diode für meine Anwendung?
Die Auswahl hängt von mehreren Faktoren ab: der maximalen Betriebsspannung der Schaltung, der erwarteten maximalen transienten Spannung, der Spitzenimpulsleistung, die abgeleitet werden muss, und den Umgebungsbedingungen (Temperatur). Für die P4SMAJ170CA ist die Sperrspannung von 170 V und die Spitzenbelastbarkeit von 400 W ausschlaggebend. Sie ist geeignet für Systeme, deren normale Betriebsspannung deutlich unter 170 V liegt und die potenziellen Überspannungen bis zur Klemmspannung von ca. 275 V standhalten müssen.
Was ist der Unterschied zwischen einer TVS-Diode und einem Varistor (MOV)?
Obwohl beide zum Überspannungsschutz dienen, unterscheiden sie sich in ihrer Leistung. TVS-Dioden bieten eine schnellere Ansprechzeit, eine präzisere Klemmspannung und eine längere Lebensdauer bei wiederholten Überspannungen als Varistoren. Varistoren sind oft kostengünstiger und für sehr hohe Energiemengen geeignet, haben aber eine weniger definierte Klemmspannung und können sich mit der Zeit verschlechtern.
Welche Arten von transienten Ereignissen kann die P4SMAJ170CA unterdrücken?
Die P4SMAJ170CA ist effektiv gegen verschiedene transiente Ereignisse, darunter Blitzschlaginduzierte Überspannungen (z.B. nach Normen wie IEC 61000-4-5), Schalttransienten, die durch das Schalten von induktiven Lasten entstehen, und elektrostatische Entladungen (ESD) gemäß Standards wie IEC 61000-4-2.
Ist die P4SMAJ170CA für den Einsatz in der Automobilindustrie geeignet?
Ja, die P4SMAJ170CA kann aufgrund ihrer robusten Eigenschaften und ihres weiten Temperaturbereichs in der Automobilindustrie eingesetzt werden, um empfindliche Elektronik vor transienten Spannungen zu schützen, die durch das Bordnetz (z.B. Load Dump) oder durch externe Einflüsse entstehen können. Die genaue Eignung hängt von den spezifischen Anforderungen der jeweiligen Automobilnorm ab.
Was bedeutet die Kennzeichnung DO-214AC/SMA?
DO-214AC ist die JEDEC-Bezeichnung für das SMB-Gehäuse (Small Outline Medium). Es ist ein gängiges SMD-Gehäuse (Surface Mount Device) für Dioden und andere elektronische Komponenten, das sich durch seine kompakte Größe und seine Eignung für die automatische Bestückung auszeichnet. Es bietet gute thermische Eigenschaften für seine Größe.
Wie wird die P4SMAJ170CA auf einer Leiterplatte montiert?
Die P4SMAJ170CA im DO-214AC/SMA-Gehäuse ist für die Oberflächenmontage (SMD) konzipiert. Sie wird typischerweise mittels Reflow-Lötverfahren auf eine Leiterplatte aufgebracht. Die Lötpads auf der Diode sind darauf ausgelegt, eine zuverlässige elektrische und mechanische Verbindung mit den Leiterbahnen der Platine herzustellen.
