Oszilloskope: Präzision für Entwicklung, Service und Bildung
Willkommen in der Welt der Oszilloskope bei Lan.de – Ihrem Experten für Messtechnik. Ob Sie als Entwickler, Servicetechniker oder in der Lehre tätig sind, hier finden Sie die exakte Lösung, um elektrische Signale visuell darzustellen und zu analysieren. Unsere sorgfältig ausgewählte Produktpalette deckt von kompakten Handheld-Geräten für den mobilen Einsatz bis hin zu leistungsstarken Labor-Oszilloskopen für komplexe Messaufgaben ein breites Spektrum ab. Entdecken Sie die Vielfalt, die Ihnen hilft, präzise Einblicke in Ihre Schaltungen zu gewinnen und Projekte erfolgreich umzusetzen.
Anwendungsbereiche und Zielgruppen
Oszilloskope sind unverzichtbare Werkzeuge in zahlreichen Branchen und Anwendungsfeldern. Für Entwickler und Ingenieure in der Elektronikentwicklung sind sie essenziell zur Verifikation von Schaltungsdesigns, zur Fehlersuche und zur Optimierung von Leistungselektronik. Im Service und der Wartung ermöglichen sie die schnelle Diagnose von Problemen in elektronischen Geräten, von Haushaltsgeräten bis hin zu industriellen Steuerungssystemen. Auch in der Ausbildung und Lehre an Hochschulen, Berufsschulen und technischen Universitäten spielen Oszilloskope eine zentrale Rolle, um Studierenden die Grundlagen der Elektrotechnik und Signalverarbeitung praktisch näherzubringen. Darüber hinaus finden sie Anwendung in der Automobiltechnik zur Diagnose von Bordnetzsystemen, in der Telekommunikation zur Überprüfung von Signalintegrität und in der Medizintechnik für die Analyse von Biosignalen.
Worauf achten beim Kauf eines Oszilloskops?
Die Auswahl des richtigen Oszilloskops hängt maßgeblich von Ihren spezifischen Anforderungen ab. Berücksichtigen Sie folgende Kernkriterien, um eine fundierte Entscheidung zu treffen:
- Bandbreite: Dies bestimmt den maximalen Frequenzbereich, den das Oszilloskop mit ausreichender Genauigkeit darstellen kann. Für schnelle digitale Signale oder Hochfrequenzanwendungen ist eine hohe Bandbreite unerlässlich.
- Abtastrate (Sample Rate): Die Abtastrate gibt an, wie oft pro Sekunde das Signal digitalisiert wird. Eine höhere Abtastrate ermöglicht die präzise Erfassung von Signaldetails und die Vermeidung von Aliasing-Effekten.
- Anzahl der Kanäle: Für die Analyse von differentiellen Signalen oder die Betrachtung mehrerer Signalpfade gleichzeitig sind Mehrkanal-Oszilloskope mit zwei, vier oder mehr Kanälen notwendig.
- Vertikale Auflösung: Dies bezieht sich auf die Anzahl der Bits, die zur Darstellung der Signalhöhe verwendet werden (z. B. 8-Bit, 10-Bit, 12-Bit). Eine höhere Auflösung erlaubt die präzisere Messung kleiner Signalpegel und Details.
- Speichertiefe (Memory Depth): Die Speichertiefe bestimmt, wie viele Datenpunkte das Oszilloskop pro Kanal aufzeichnen kann. Eine größere Speichertiefe ist wichtig für die Analyse von Langzeitaufzeichnungen oder komplexen Signalen.
- Anzeigetyp und -größe: Moderne Oszilloskope verfügen über TFT-Farbdisplays, die eine klare und übersichtliche Darstellung der Messergebnisse ermöglichen. Die Bildschirmgröße beeinflusst den Komfort bei der Analyse komplexer Wellenformen.
- Anschlussmöglichkeiten und Schnittstellen: USB, LAN oder Wi-Fi ermöglichen die Datenübertragung, Fernsteuerung und Integration in bestehende Messaufbauten.
- Trigger-Funktionen: Umfangreiche Trigger-Optionen (z. B. Flankentriggern, Pulsbreitentriggern, serieller Bus-Trigger) sind entscheidend für das Isolieren spezifischer Signalereignisse.
- Funktionsumfang: Integrierte Messfunktionen, FFT-Analyse (Fast Fourier Transformation) zur Frequenzanalyse und die Möglichkeit zur Demodulation von seriellen Bussen (z. B. I2C, SPI, UART) erweitern die Einsatzmöglichkeiten erheblich.
- Portabilität und Robustheit: Für den Feldeinsatz sind Handheld-Oszilloskope mit robuster Bauweise und integrierten Akkus ideal.
- Zertifizierungen und Standards: Achten Sie auf die Einhaltung relevanter Normen, wie z. B. die EMV-Richtlinien (Elektromagnetische Verträglichkeit) für den sicheren Betrieb in industriellen Umgebungen.
Klassifizierung von Oszilloskopen
Oszilloskope lassen sich grob in verschiedene Kategorien einteilen, die jeweils auf spezifische Anwendungsbedürfnisse zugeschnitten sind. Die folgende Tabelle gibt einen Überblick über gängige Klassifizierungen und ihre Hauptmerkmale:
| Kategorie | Typische Bandbreite | Abtastrate (typisch) | Anzahl Kanäle | Typische Anwender | Hauptmerkmale | Beispiele für Einsatzbereiche |
|---|---|---|---|---|---|---|
| Analog-Oszilloskope | Bis ca. 20 MHz | Nicht anwendbar (kontinuierlich) | 1-2 | Einstieg, grundlegende Ausbildung | Direkte Darstellung des Signals, einfache Bedienung, kostengünstig | Einfache Signalverfolgung, Demonstrationen |

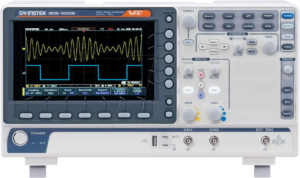

| Digitale Speicher-Oszilloskope (DSO) | 1 MHz bis 1 GHz+ | Bis zu einigen GSa/s (Giga Samples pro Sekunde) | 2-4 (häufig) | Hobbyisten, Service, Ausbildung, Entwicklung | Speicherung von Wellenformen, digitale Signalverarbeitung, FFT, diverse Trigger-Modi | Allgemeine Elektronik, Fehlersuche, einfache digitale Schaltungen |
| Digitale Phosphor-Oszilloskope (DPO) | 200 MHz bis mehrere GHz | Bis zu mehreren GSa/s | 2-4 (häufig) | Professionelle Entwicklung, Forschung, anspruchsvolle Debugging-Aufgaben | Echtzeitdarstellung von Signalereignissen, hohe Abtastrate, große Speichertiefe, erweiterte Trigger- und Analysefunktionen | Hochfrequenzschaltungen, komplexe digitale Systeme, Signalintegritätsanalyse |
| Mixed-Signal-Oszilloskope (MSO) | 100 MHz bis mehrere GHz | Bis zu mehreren GSa/s | 2-4 analoge + 16 digitale Kanäle | Entwicklung digitaler Systeme mit parallelen und seriellen Schnittstellen | Kombinieren der Fähigkeiten eines DSO mit der Analyse digitaler Signale, parallele und serielle Bus-Dekodierung | Embedded-Systeme, Mikrocontroller-Entwicklung, IoT-Projekte |

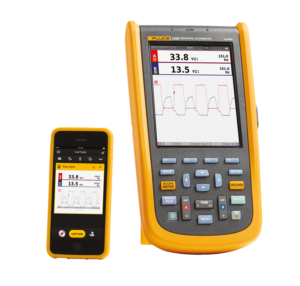

| Handheld-Oszilloskope | 1 MHz bis 500 MHz | Bis zu einigen GSa/s | 2-4 | Außendiensttechniker, mobile Anwendungen | Kompakt, leicht, batteriebetrieben, oft mit integriertem Multimeter | Vor-Ort-Service, Feldwartung, Installationen |

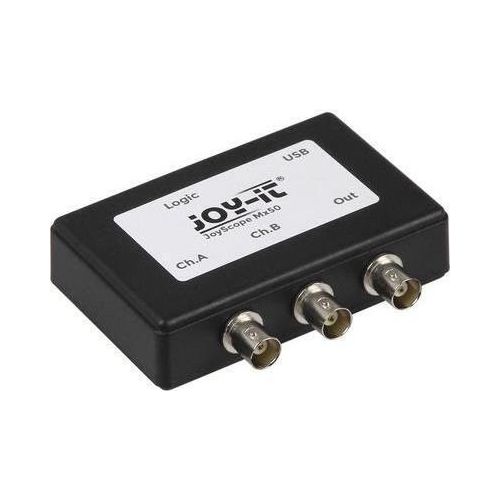

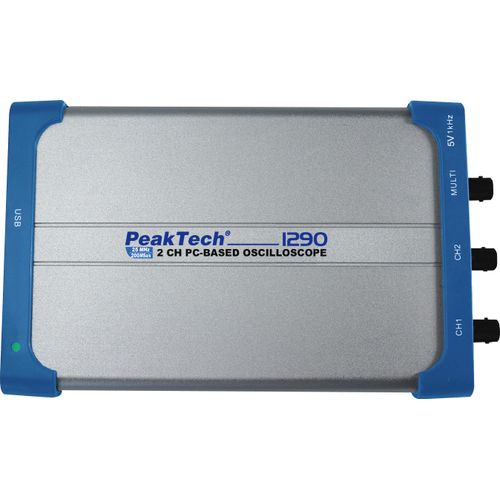

| Oszilloskop-Module / PC-basierte Oszilloskope | Variable, abhängig vom Modul | Variable, abhängig vom Modul | Variable | Kostensensible Anwendungen, Integration in bestehende PC-Systeme | Geringe Kosten, flexible Softwareanbindung, oft geringere Leistung als dedizierte Geräte | Einstiegsprojekte, einfache Messaufgaben, Studentenprojekte |
Branchenrelevante Marken und Hersteller
Lan.de führt Oszilloskope von namhaften Herstellern, die für ihre Qualität, Innovation und Zuverlässigkeit bekannt sind. Dazu gehören unter anderem:
- Keysight Technologies (ehemals Agilent Technologies): Ein global führender Anbieter von Messgeräten mit einem breiten Portfolio an hochentwickelten Oszilloskopen für professionelle Anwendungen.
- Tektronix: Ein Pionier in der Messtechnik, bekannt für seine leistungsfähigen und vielseitigen Oszilloskope, die in Forschung, Entwicklung und Fertigung eingesetzt werden.
- Rohde & Schwarz: Ein weiterer etablierter deutscher Hersteller, dessen Oszilloskop-Lösungen höchste Ansprüche an Präzision und Funktionalität erfüllen.
- Rigol Technologies: Bietet ein hervorragendes Preis-Leistungs-Verhältnis, insbesondere im Bereich der digitalen Oszilloskope für Ausbildung, Service und Entwicklung.
- Hameg Instruments (Teil von Rohde & Schwarz): Konzentriert sich auf zuverlässige und bedienungsfreundliche Oszilloskope für Aus- und Weiterbildung sowie für den industriellen Einsatz.

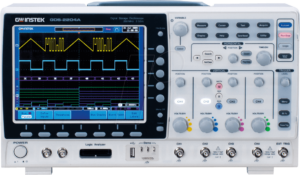

- GW Instek: Bietet eine breite Palette an Oszilloskopen, von einfachen Geräten für Einsteiger bis hin zu hochentwickelten Modellen für professionelle Anwendungen, oft mit einem guten Preis-Leistungs-Verhältnis.
Beim Kauf ist es ratsam, die spezifischen Eigenschaften und die Reputation des jeweiligen Herstellers im Hinblick auf Ihre Anwendung zu prüfen.
Technologische Trends und zukunftsweisende Features
Die Entwicklung von Oszilloskopen ist stetig fortschreitend. Aktuelle Trends und zukunftsweisende Features umfassen:
- Erhöhte Bandbreiten und Abtastraten: Mit der fortschreitenden Miniaturisierung und Beschleunigung elektronischer Schaltungen steigt der Bedarf an Oszilloskopen, die extrem schnelle Signale präzise erfassen können.
- Größere Speichertiefen: Lange Speichertiefen ermöglichen die Analyse von komplexen Datenströmen, wie sie in modernen Kommunikationsprotokollen oder bei der Untersuchung von transienten Störungen auftreten.
- Erweiterte Protokoll-Dekodierung: Die Fähigkeit, eine Vielzahl von seriellen Bussystemen (z. B. USB, Ethernet, MIPI, PCIe) direkt im Oszilloskop zu dekodieren und zu analysieren, ist für die Entwicklung von Embedded-Systemen unerlässlich geworden.
- Integration von Software-Tools: Moderne Oszilloskope bieten oft leistungsfähige integrierte Software für Signalanalysen, Messungen und Berichterstellung, die nahtlos mit externen Programmen wie MATLAB oder Python integriert werden kann.
- Konnektivität und Cloud-Integration: Die Möglichkeit zur Fernsteuerung, Datenspeicherung in der Cloud und kollaborativen Analyse gewinnt an Bedeutung.
- Hohe vertikale Auflösung: 10-Bit und 12-Bit Analog-Digital-Wandler (ADCs) bieten eine deutlich verbesserte Auflösung und Detailgenauigkeit im Vergleich zu traditionellen 8-Bit-Geräten, was für die Analyse von Signalen mit geringen Amplituden und Rauschprofilen entscheidend ist.
- Touchscreen-Bedienung und intuitive Benutzeroberflächen: Ähnlich wie bei Smartphones und Tablets werden Oszilloskope zunehmend mit Touchscreens ausgestattet, um die Bedienung zu vereinfachen und die Effizienz zu steigern.
FAQ – Häufig gestellte Fragen zu Oszilloskope
Was ist der Unterschied zwischen einem analogen und einem digitalen Oszilloskop?
Analoge Oszilloskope stellen das Signal kontinuierlich auf einem Kathodenstrahlröhrenbildschirm dar, was eine sehr intuitive Darstellung von Echtzeit-Signalen ermöglicht. Digitale Oszilloskope (DSO) wandeln das analoge Signal in digitale Daten um, die dann auf einem Bildschirm angezeigt werden. Dies ermöglicht Speicherung, Analyse, Triggerung auf komplexe Ereignisse und die Anwendung digitaler Signalverarbeitungstechniken wie FFT. DSOs sind heute der Standard für die meisten Anwendungen.
Welche Bandbreite benötige ich für meine Anwendung?
Die benötigte Bandbreite hängt von der höchsten Frequenz des Signals ab, das Sie analysieren möchten. Eine allgemeine Faustregel besagt, dass die Bandbreite mindestens das 3- bis 5-fache der höchsten interessierenden Frequenz betragen sollte, um Verzerrungen zu vermeiden. Für digitale Signale mit schnellen Anstiegszeiten sind sogar noch höhere Bandbreiten erforderlich. Konsultieren Sie die technischen Spezifikationen Ihrer zu testenden Schaltung.
Was bedeutet Speichertiefe und warum ist sie wichtig?
Die Speichertiefe (Memory Depth) bestimmt, wie viele Datenpunkte das Oszilloskop pro Kanal aufzeichnen kann, während es das Signal erfasst. Eine größere Speichertiefe ist entscheidend, wenn Sie lange Zeiträume überwachen, komplexe Signale analysieren oder selten auftretende Fehlerereignisse erfassen möchten. Ohne ausreichende Speichertiefe werden die aufgezeichneten Wellenformen abgeschnitten oder unvollständig dargestellt.
Was sind die Vorteile eines Mixed-Signal-Oszilloskops (MSO)?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Funktionen eines digitalen Speicher-Oszilloskops (DSO) mit denen eines Logik-Analyzers. Das bedeutet, dass es gleichzeitig analoge Spannungsverläufe und digitale Signale erfassen und analysieren kann. Dies ist besonders nützlich bei der Entwicklung von Embedded-Systemen, wo Sie die Interaktion zwischen analogen Sensoren und digitalen Steuerungen verstehen müssen.
Kann ich mit einem Oszilloskop Frequenzen über seiner Bandbreite messen?
Nein, nicht präzise. Wenn Sie ein Signal mit einer Frequenz messen möchten, die deutlich über der Bandbreite des Oszilloskops liegt, wird das Signal verfälscht dargestellt und wichtige Details gehen verloren. Das Oszilloskop kann die schnellen Signaländerungen nicht mehr korrekt erfassen. Es ist wichtig, ein Oszilloskop mit ausreichender Bandbreite für Ihre spezifischen Messanforderungen zu wählen.
Was ist der Unterschied zwischen Abtastrate (Sample Rate) und Bandbreite?
Die Abtastrate (Sample Rate) gibt an, wie oft das Oszilloskop das analoge Eingangssignal pro Sekunde digitalisiert. Die Bandbreite (Bandwidth) gibt den Frequenzbereich an, in dem das Oszilloskop Signale mit einer bestimmten Genauigkeit darstellen kann. Eine hohe Abtastrate ist notwendig, um die Bandbreite des Oszilloskops voll auszunutzen und Aliasing-Effekte zu vermeiden (die falsche Darstellung von Frequenzen). Gemäß dem Nyquist-Theorem sollte die Abtastrate mindestens doppelt so hoch sein wie die maximale Frequenz, die erfasst werden soll.
Sind Oszilloskope mit integriertem Multimeter nützlich?
Ja, viele Handheld-Oszilloskope verfügen über integrierte Multimeter-Funktionen. Dies kann für Techniker im Außendienst oder für einfache Messaufgaben sehr praktisch sein, da es die Notwendigkeit mit sich bringt, zwei separate Geräte mitzuführen. Es ist jedoch wichtig zu beachten, dass die Multimeter-Funktionen in solchen Kombigeräten oft nicht den gleichen Funktionsumfang oder die gleiche Präzision bieten wie dedizierte, hochwertige Multimeter.
