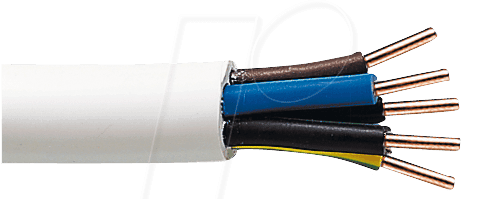

NYM J5X1,5 10M – Die Professionelle Mantelleitung für Zuverlässige Elektroinstallationen
Sie suchen nach einer robusten und langlebigen Lösung für Ihre Elektroinstallationen, die höchsten Sicherheitsstandards entspricht? Die Mantelleitung NYM-J 5 x 1,5 mm² in der praktischen 10-Meter-Ausführung ist die ideale Wahl für anspruchsvolle Projekte im Hausbau, bei Renovierungen oder in gewerblichen Anwendungen. Sie löst das Problem der sicheren und normgerechten Verlegung von Stromkabeln in trockenen und feuchten Räumen sowie im Freien unter Putz, gewährleistet durch ihre hochwertige Verarbeitung und die strenge Einhaltung relevanter VDE-Normen.
Warum NYM J5X1,5 10M die Überlegene Wahl ist
Die Mantelleitung NYM-J 5 x 1,5 mm² zeichnet sich durch ihre überlegene Materialqualität und konstruktive Robustheit aus, die sie von einfacheren Kabeltypen abhebt. Die Isolierung bietet exzellenten Schutz vor mechanischer Beschädigung und Umwelteinflüssen, was eine lange Lebensdauer und Betriebssicherheit garantiert. Mit fünf flexiblen Leitern zu je 1,5 mm² Querschnitt ist sie für vielfältige Anwendungen konzipiert, bei denen eine sichere Stromversorgung unerlässlich ist.
Konstruktive Vorteile und Materialbeschaffenheit
Die NYM-J Mantelleitung ist speziell für die Installation in und an Gebäuden konzipiert. Ihre Konstruktion bietet einen optimalen Schutz gegen äußere Einflüsse und gewährleistet gleichzeitig eine sichere elektrische Leitfähigkeit. Die Verwendung von hochwertigen Materialien sorgt für Langlebigkeit und Zuverlässigkeit.
- Optimale Isolierung: Die Isolierung aus Polyvinylchlorid (PVC) bietet hervorragenden Schutz gegen mechanische Beanspruchung und Feuchtigkeit.
- Robuste Außenhülle: Die Ummantelung schützt die innenliegenden Adern effektiv vor Beschädigungen während der Installation und im laufenden Betrieb.
- Vielseitige Leiterquerschnitte: Mit 5 Leitern à 1,5 mm² Querschnitt ist die Leitung für eine breite Palette von Strombelastungen und Anschlussarten ausgelegt.
- Hohe Flexibilität: Trotz ihrer Robustheit ist die Leitung gut zu verlegen und passt sich den Installationsbedingungen an.
- Normenkonformität: Gefertigt nach den strengen deutschen und europäischen Normen für Installationsleitungen (VDE 0250-2-21).
Einsatzgebiete und Anwendungsbereiche
Die Mantelleitung NYM-J 5 x 1,5 mm² ist ein Allrounder in der Elektroinstallation und findet breite Anwendung in verschiedenen Bereichen:
- Wohnungsbau: Verlegung in Wänden, unter Putz, in Decken und Böden für Stromkreise, Beleuchtung und Steckdosen.
- Gewerbliche Installationen: Einsatz in Werkstätten, Büros und Lagerhallen, wo eine zuverlässige Stromversorgung benötigt wird.
- Feuchträume: Geeignet für die Verlegung in Bädern und Küchen, sofern die Leitung vor direkter Wasserbeanspruchung geschützt ist.
- Außenbereich (unter Putz): Installationen im Freien sind möglich, wenn die Leitung vollständig unter Putz oder in einem Schutzrohr verlegt wird.
- Verbindung von Geräten: Einsatz für den Anschluss von fest installierten Geräten, die eine sichere und dauerhafte Stromzufuhr erfordern.
Technische Spezifikationen im Detail
Die NYM-J 5 x 1,5 mm² Mantelleitung bietet eine detaillierte technische Grundlage für Ihre Elektroprojekte:
| Merkmal | Spezifikation |
|---|---|
| Typ | Mantelleitung NYM-J |
| Anzahl der Leiter | 5 |
| Leiterquerschnitt | 1,5 mm² |
| Nennspannung | 450/750 V |
| Außenmantel Material | PVC (Polyvinylchlorid) |
| Leiter-Isolationsmaterial | PVC (Polyvinylchlorid) |
| Farbe des Außenmantels | Grau (Standard für Innenbereich) |
| Verlegeart | Unter Putz, in trockenen, feuchten und nassen Räumen, sowie im Freien unter Putz oder in Schutzrohren. Nicht für direkte Sonneneinstrahlung oder offene Verlegung im Freien geeignet. |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Kürzschlussstromfestigkeit (für 1 Sekunde bei 20°C) | Ca. 5,2 kA (abhängig von der Installationsmethode und Abschaltzeit) |
| Leiterwiderstand bei 20 °C | Max. 12,1 Ohm/km |
Besondere Merkmale für Ihre Sicherheit und Effizienz
Die NYM-J Mantelleitung ist mehr als nur ein Kabel; sie ist ein integraler Bestandteil einer sicheren Elektroinstallation. Ihre spezifischen Eigenschaften gewährleisten eine zuverlässige und langlebige Stromversorgung.
- Brandschutz: Die halogenfreie Natur des PVC-Mantels im Brandfall trägt zur Reduzierung der Rauchentwicklung bei.
- Mechanische Beständigkeit: Die starke Außenhülle schützt vor Beschädigungen durch Nägel, Schrauben oder Druck, wie er beim Verputzen entstehen kann.
- Klar definierte Aderfarben: Die standardisierten Aderfarben (Braun, Schwarz, Grau für Außenleiter; Blau für Neutralleiter; Grün-Gelb für Schutzleiter) erleichtern die fachgerechte Installation und Wartung gemäß DIN VDE 0100-520.
- Große Längenverfügbarkeit: Die 10-Meter-Rolle ist ideal für kleinere bis mittlere Projekte, vermeidet übermäßigen Verschnitt und erleichtert die Lagerung.
- Wirtschaftliche Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für Standardinstallationen, ohne Kompromisse bei der Sicherheit einzugehen.
Zertifizierte Qualität und Normenkonformität
Die Sicherheit Ihrer Elektroinstallation hat oberste Priorität. Unsere NYM-J Mantelleitung wird gemäß den strengen Anforderungen der relevanten Normen gefertigt und geprüft. Dies garantiert Ihnen ein Produkt, das höchsten Sicherheitsstandards entspricht und für den professionellen Einsatz geeignet ist.
- VDE-Zulassung: Das Produkt ist gemäß den Vorgaben des Verbands der Elektrotechnik, Elektronik und Informationstechnik (VDE) geprüft und zugelassen.
- IEC-Normen: Entspricht internationalen Standards für elektrische Kabel und Leitungen.
- CE-Kennzeichnung: Bestätigt die Konformität mit den einschlägigen EU-Richtlinien.
FAQ – Häufig gestellte Fragen zu NYM J5X1,5 10M – Mantelleitung NYM-J – 5 x 1,5 mm2, 10 m
Kann diese Leitung im Außenbereich verwendet werden?
Ja, die NYM-J Mantelleitung ist für die Verlegung im Freien geeignet, jedoch nur, wenn sie vollständig unter Putz oder in einem geeigneten Schutzrohr verlegt wird. Direkte Sonneneinstrahlung oder eine freie Verlegung im Freien ist aufgrund der UV-Empfindlichkeit des PVC-Mantels nicht zulässig.
Welche Schutzleiterfarbe wird bei dieser Leitung verwendet?
Gemäß den aktuellen Normen ist der Schutzleiter (Erde) durchgängig Grün-Gelb gekennzeichnet. Dies gewährleistet eine eindeutige und sichere Zuordnung während der Installation.
Ist die NYM-J Leitung für den Einsatz in Feuchträumen geeignet?
Ja, die NYM-J Mantelleitung ist für die Verlegung in Feuchträumen wie Bädern und Küchen zugelassen, solange die Installation fachgerecht erfolgt und die Leitung selbst vor direktem Wasserkontakt geschützt ist.
Was bedeutet die Kennzeichnung „NYM-J“ genau?
„NYM“ steht für eine Installationsleitung mit einer Isolierung aus PVC (Y) und einem Außenmantel aus PVC (M). Der Zusatz „-J“ bedeutet, dass die Leitung über einen grün-gelben Schutzleiter (Erdung) verfügt. Diese Kennzeichnung ist in Deutschland und vielen anderen europäischen Ländern gebräuchlich.
Ist diese Leitung flexibel genug für schwierige Verlegungen?
Die NYM-J Leitung bietet eine gute Verlegeflexibilität, die für typische Elektroinstallationen im Gebäude mehr als ausreichend ist. Sie ist jedoch keine biegsame Leitung im Sinne von flexiblen Anschlussleitungen. Für extreme Biegeradien oder häufige Bewegungen sind spezielle flexible Leitungen erforderlich.
Wie viele Adern sind in dieser Mantelleitung enthalten und wofür werden sie typischerweise verwendet?
Diese Mantelleitung verfügt über fünf Adern. Typischerweise werden drei davon für die Spannungsversorgung verwendet (z.B. L1, L2, L3 bei Drehstrom oder L, N bei Wechselstrom), eine Ader dient als Neutralleiter (N) und eine weitere als Schutzleiter (PE/GELB-GRÜN) zur Erdung von Geräten und Anlagen.
Was ist der maximale Strom, der durch eine 1,5 mm² Ader bei dieser Leitung fließt?
Der zulässige Strombelastbarkeit einer 1,5 mm² Ader in einer NYM-J Leitung hängt stark von der Verlegeart und den Umgebungsbedingungen ab. Bei einer typischen Verlegung unter Putz in einem Mehrfachleitungssystem liegt die zulässige Belastbarkeit nach DIN VDE 0298-4 im Bereich von ca. 16 bis 21 Ampere. Eine genaue Dimensionierung muss immer durch eine Fachkraft unter Berücksichtigung aller Installationsparameter erfolgen.
