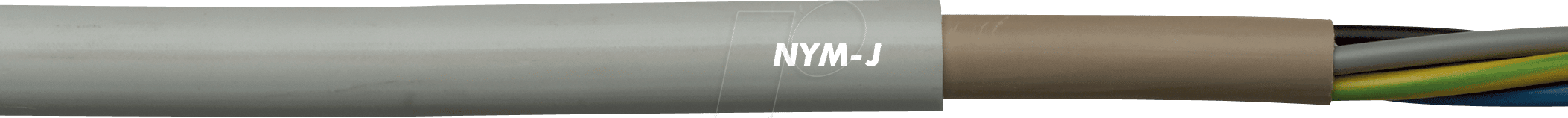

NYM J3G1,5 100M – Ihre Zuverlässige Mantelleitung für Anspruchsvolle Installationen
Die NYM J3G1,5 100M Mantelleitung ist die ideale Lösung für Elektriker und Heimwerker, die eine robuste und sichere Verkabelung für feste Verlegung in Innenräumen benötigen. Sie löst das Problem der zuverlässigen Stromversorgung in trockenen und feuchten Umgebungen, wo Flexibilität nicht im Vordergrund steht, sondern Langlebigkeit und Sicherheit oberste Priorität haben.
Warum NYM J3G1,5 100M die Überlegene Wahl ist
Im Vergleich zu Standard-Installationsleitungen bietet die NYM J3G1,5 100M eine herausragende mechanische Belastbarkeit und einen effektiven Schutz vor Umwelteinflüssen. Ihre spezielle Mantelausführung gewährleistet eine höhere Schutzart und macht sie zur präferierten Wahl für anspruchsvolle elektrische Installationen.
Umfassende Anwendungsbereiche und Technische Überlegenheit
Die Mantelleitung NYM-J ist speziell für die feste Verlegung in und unter Putz, in trockenen, feuchten und nassen Räumen sowie im Freien (bei direkter Sonneneinstrahlung geschützt) konzipiert. Ihre Konstruktion ermöglicht eine sichere und dauerhafte Integration in verschiedenste Bauwerke. Die dreiadrige Ausführung mit einem Querschnitt von 1,5 mm² pro Leiter ist für die Stromversorgung von Standard-Endverbrauchern, Beleuchtungssystemen und Steckdosenkreisen optimiert. Die Isolierung der einzelnen Leiter sowie der Außenmantel aus PVC bieten exzellenten Schutz vor mechanischer Beschädigung, Feuchtigkeit und chemischen Einflüssen, was zu einer verlängerten Lebensdauer und erhöhten Betriebssicherheit führt. Dies macht die NYM J3G1,5 100M zu einer unverzichtbaren Komponente für jede professionelle Elektroinstallation.
Herausragende Eigenschaften der NYM J3G1,5 100M
- Hohe mechanische Belastbarkeit: Der robuste PVC-Außenmantel schützt die Leiter effektiv vor Beschädigungen während und nach der Installation.
- Feuchtigkeitsbeständigkeit: Geeignet für die Verlegung in feuchten Räumen, was die Einsatzmöglichkeiten deutlich erweitert.
- UV-Beständigkeit (eingeschränkt): Kann auch im Freien verlegt werden, solange direkter Sonneneinstrahlung entgegengewirkt wird, z.B. durch eine Schutzrohrverlegung.
- Brandschutzmerkmale: Gemäß den geltenden Normen entwickelt, um im Brandfall die Ausbreitung von Flammen zu minimieren.
- Einfache Verarbeitung: Die Flexibilität der Leiter und die gute Abisolierbarkeit des Mantels erleichtern die Installation für Fachpersonal.
- Normkonforme Ausführung: Erfüllt alle relevanten deutschen und europäischen Standards für elektrische Installationen und gewährleistet somit höchste Sicherheit.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Leitertyp | Massiv (Einstämmig) |
| Leitermaterial | Kupfer, blank |
| Leiterquerschnitt | 1,5 mm² |
| Anzahl der Leiter | 3 |
| Isolierung | PVC |
| Außenmantelmaterial | PVC |
| Außendurchmesser (ca.) | 10,3 mm |
| Nennspannung U0/U | 300/500 V |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Farbe des Außenmantels | Grau |
| Rolle | 100 Meter |
| Schutzart (Verlegung) | IP20 (in trockenen Umgebungen, bei fester Verlegung im Innenbereich) |
| Zulassungen | Harp, VDE |
Installation und Verlegung – Worauf zu achten ist
Die NYM J3G1,5 100M ist für die feste Verlegung konzipiert. Dies bedeutet, dass sie nicht für den Einsatz in beweglichen Geräten oder dort, wo häufige Biegungen auftreten, geeignet ist. Die Verlegung kann direkt im Putz, unter Putz, in Kabelkanälen oder Schutzrohren erfolgen. Bei der Verlegung im Außenbereich ist darauf zu achten, dass die Leitung vor direkter UV-Strahlung geschützt ist. Die hohe mechanische Stabilität erlaubt eine Verlegung ohne zusätzliche Schutzrohre in vielen Bereichen, allerdings sind die lokalen Vorschriften und die spezifischen Umgebungsbedingungen stets zu berücksichtigen. Die Aderfarben gemäß DIN VDE 0293 sind in der Regel grün-gelb für den Schutzleiter, blau für den Neutralleiter und braun oder schwarz für den Außenleiter, was eine eindeutige und sichere Verdrahtung ermöglicht.
Sicherheit und Zertifizierung – Ihr Vertrauen in Qualität
Diese Mantelleitung unterliegt strengen Qualitätskontrollen und ist nach den relevanten Normen, wie der VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.), zertifiziert. Die Kennzeichnung „NYM-J“ spezifiziert das Material und die Konstruktion gemäß den deutschen Standards für Installationsleitungen. Die Nennspannung von 300/500 V ist für die meisten Haushalts- und Gebäudeinstallationen ausreichend und bietet eine hohe Sicherheit. Die Zertifizierung stellt sicher, dass das Produkt konsistent hohe Leistungsstandards erfüllt und den behördlichen Anforderungen entspricht.
FAQ – Häufig gestellte Fragen zu NYM J3G1,5 100M – Mantelleitung NYM-J – 3 x 1,5 mm2, 100 m
Ist die NYM J3G1,5 100M für die Verlegung im Außenbereich geeignet?
Ja, die NYM J3G1,5 100M ist für die Verlegung im Freien zulässig, jedoch nur, wenn sie vor direkter Sonneneinstrahlung geschützt ist. Eine Verlegung in Schutzrohren oder an Orten, die keinen direkten UV-Strahlen ausgesetzt sind, ist empfehlenswert, um die Langlebigkeit des PVC-Mantels zu gewährleisten.
Welche maximalen Strombelastbarkeit hat ein Leiter mit 1,5 mm² Querschnitt?
Die maximale Strombelastbarkeit eines 1,5 mm² Leiters hängt von verschiedenen Faktoren wie Verlegeart, Umgebungstemperatur und Bündelung ab. Für die NYM-J Leitung in einem typischen Installationsszenario (z.B. in Putz) liegt die zulässige Strombelastbarkeit typischerweise im Bereich von 16 bis 20 Ampere.
Kann ich die NYM J3G1,5 100M für die Stromversorgung meiner Heizungsanlage verwenden?
Für die Stromversorgung von Heizungsanlagen werden je nach Leistung und Art der Anlage oft spezifischere Leitungen oder höhere Querschnitte benötigt. Die 1,5 mm² Querschnitt ist für typische Steckdosen- und Beleuchtungskreise ausgelegt. Prüfen Sie immer die spezifischen Anforderungen des Geräts und die geltenden Installationsvorschriften.
Ist die NYM J3G1,5 100M flexibel?
Nein, die NYM J3G1,5 100M ist eine Mantelleitung mit massiven (einstämmigen) Leitern und ist für die feste Verlegung bestimmt. Sie ist nicht für Anwendungen gedacht, bei denen häufige Biege- oder Bewegungszyklen auftreten.
Was bedeutet die Kennzeichnung NYM-J?
NYM steht für eine Installationsleitung mit PVC-Isolierung und PVC-Mantel nach deutschen Normen. Das „J“ in NYM-J gibt an, dass die Leitung einen grün-gelben Schutzleiter (Erdung) enthält.
Welche Schutzart bietet diese Leitung?
Die Leitung selbst bietet bei fachgerechter Installation im Innenbereich eine Schutzart von IP20. Dies bedeutet Schutz gegen Fremdkörper größer als 12,5 mm, jedoch keinen Schutz gegen Wasser. Die Umgebung, in der die Leitung verlegt wird, bestimmt die Gesamtschutzart der Installation.
Ist diese Leitung für den Einsatz in Feuchträumen wie Bädern oder Kellern geeignet?
Ja, die NYM-J Leitung ist ausdrücklich für die Verlegung in trockenen, feuchten und nassen Räumen im Sinne der DIN VDE 0100-5-51 zugelassen, solange die Verlegung entsprechend den Vorschriften erfolgt.
