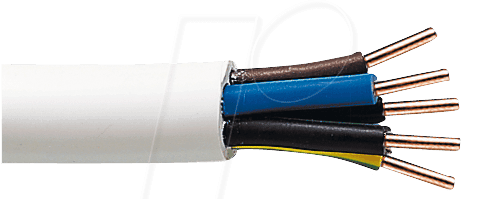

Professionelle Stromversorgung für anspruchsvolle Installationen: Die NYM-J 5G1,5 20M Mantelleitung
Sie suchen eine zuverlässige und sichere Lösung für die Elektroinstallation Ihrer Projekte, sei es im Wohnungsbau, Gewerbe oder in Industrieanwendungen? Die Mantelleitung NYM-J 5G1,5 mit 20 Metern Länge ist die ideale Wahl für Installateure und Heimwerker, die Wert auf Langlebigkeit, Sicherheit und normgerechte Verarbeitung legen. Diese Leitung bietet eine robuste und flexible Verkabelung für die Verlegung in, auf und unter Putz sowie in trockenen und feuchten Räumen.
Warum die NYM-J 5G1,5 20M die überlegene Wahl ist
Im Gegensatz zu einfacheren Kabeltypen zeichnet sich die NYM-J-Mantelleitung durch ihre erhöhte mechanische Stabilität und ihren breiteren Einsatzbereich aus. Die fünfadrige Ausführung mit 1,5 mm² Leiterquerschnitt ermöglicht die sichere Versorgung komplexer Stromkreise, einschließlich Schutzleiter, Neutralleiter und dreier Außenleiter. Die bewährte Konstruktion garantiert eine hohe Beständigkeit gegen Umwelteinflüsse und sorgt für eine sichere Energieübertragung über die gesamte Lebensdauer der Installation.
Umfassende Einsatzmöglichkeiten für Ihre Projekte
Die NYM-J 5G1,5 20M Mantelleitung ist konzipiert, um den vielfältigen Anforderungen moderner Elektroinstallationen gerecht zu werden. Ihre Robustheit und Flexibilität machen sie zur perfekten Lösung für:
- Feste Verlegung in Innenräumen: Geeignet für die Installation in Wänden, Decken, Böden und Schächten.
- Installation in trockenen und feuchten Räumen: Einsatzmöglichkeiten in Bereichen, in denen Feuchtigkeit auftreten kann, ohne die Isolationsintegrität zu beeinträchtigen.
- Unterputzinstallation: Dank ihrer mechanischen Belastbarkeit ist sie ideal für die verdeckte Verlegung.
- Aufputzinstallation: Kann auch oberhalb von Oberflächen sicher verlegt werden.
- Verlegung in Beton: Ermöglicht die Einbettung in Betonkonstruktionen.
- Industrielle Anwendungen: Zuverlässige Stromversorgung in Werkstätten, Produktionsstätten und technischen Anlagen.
- Wohnungs- und Hausinstallation: Sicherung der Stromversorgung für Beleuchtung, Steckdosen und fest angeschlossene Geräte.
Technische Überlegenheit und höchste Sicherheitsstandards
Die NYM-J-Mantelleitung steht für Qualität und Sicherheit nach deutschen und europäischen Normen. Die Konstruktion ist auf eine lange Lebensdauer und den Schutz vor äußeren Einflüssen ausgelegt.
- Massive Kupferleiter: Die Verwendung von massiven Kupferleitern (mindestens Leitertyp H07V-U gemäß DIN VDE 0295 Teil 1 bzw. IEC 60228 Klasse 1) gewährleistet eine optimale Stromleitfähigkeit und geringe Übergangswiderstände. Dies minimiert Energieverluste und reduziert die Wärmeentwicklung im Kabel.
- Doppelte Isolierung: Die Isolierung aus PVC (Polyvinylchlorid) bietet hervorragende dielektrische Eigenschaften und schützt die Leiter zuverlässig vor elektrischen Durchschlägen. Die äußere Mantelschicht aus PVC schützt zusätzlich vor mechanischen Beschädigungen und Umwelteinflüssen.
- Hohe Temperaturbeständigkeit: Die Leitung ist für einen Betriebstemperaturbereich von -5 °C bis +70 °C ausgelegt, was einen sicheren Einsatz in einer Vielzahl von Umgebungsbedingungen ermöglicht.
- Normkonformität: Gefertigt nach DIN VDE 0250-204, garantiert diese Leitung die Einhaltung höchster Sicherheitsstandards für elektrische Installationen.
- Flexibilität für die Installation: Trotz ihrer Robustheit ist die Leitung ausreichend flexibel, um auch in beengten Verhältnissen oder bei Verlegung um Ecken gut zu handhaben.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Leitertyp | Massivleiter (Einkristalline Kupferleiter nach DIN VDE 0295 Teil 1 / IEC 60228 Klasse 1) |
| Leiter-Nennquerschnitt | 1,5 mm² |
| Anzahl der Leiter | 5 (inkl. Schutzleiter) |
| Isolierung | PVC (Polyvinylchlorid) |
| Mantelmaterial | PVC (Polyvinylchlorid) |
| Außendurchmesser (typisch) | ca. 10,5 – 11,5 mm (variiert je nach Hersteller und genauer Fertigung) |
| Betriebstemperatur (fest verlegt) | -40 °C bis +70 °C |
| Einsatzbereich | Innenräume, trockene und feuchte Räume, unter Putz, auf Putz, in Beton |
| Nennspannung (U₀/U) | 300/500 V |
| Prüfspannung | 2000 V |
| Schutzleiterfarbe | Grün-Gelb |
| Farben der Adern | Braun, Schwarz, Grau (Standardbelegung für 3 Außenleiter) |
| Länge | 20 Meter |
FAQ – Häufig gestellte Fragen zu NYM-J 5G1,5 20M – Mantelleitung NYM-J – 5 x 1,5 mm², 20 m
Für welche Art von Installationen ist die NYM-J 5G1,5 20M Mantelleitung am besten geeignet?
Die NYM-J 5G1,5 20M ist ideal für feste Installationen in Innenräumen, einschließlich der Verlegung in, auf und unter Putz sowie in Beton. Sie eignet sich sowohl für trockene als auch für feuchte Umgebungen, was sie zu einer vielseitigen Lösung für Wohn-, Gewerbe- und Industrieanwendungen macht.
Was bedeutet die Bezeichnung „5G1,5“?
Die Bezeichnung „5G1,5“ steht für eine Leitung mit fünf Leitern (G = mit Schutzleiter). Davon sind drei Adern für den Außenleiter (L1, L2, L3), eine für den Neutralleiter (N) und eine für den Schutzleiter (PE) vorgesehen. Die „1,5“ gibt den Nennquerschnitt jeder einzelnen Ader in Quadratmillimetern an.
Ist diese Leitung für die Verlegung im Freien geeignet?
Nein, die NYM-J-Mantelleitung ist primär für die Verlegung in Innenräumen konzipiert. Für Außeninstallationen oder Bereiche mit direkter Sonneneinstrahlung oder extremen Witterungsbedingungen sind spezielle Kabeltypen wie NYY-J erforderlich, die über eine höhere UV- und Witterungsbeständigkeit verfügen.
Welche Schutzmaßnahmen sind bei der Installation mit dieser Leitung zu beachten?
Bei der Installation müssen die geltenden VDE-Vorschriften und lokale Bauvorschriften strikt eingehalten werden. Dazu gehört die korrekte Dimensionierung der Leitung für die jeweilige Strombelastung, die Verwendung geeigneter Anschlussklemmen und -geräte sowie die fachgerechte Erdung über den grün-gelben Schutzleiter. Die Leitung muss stets gegen mechanische Beschädigungen geschützt sein.
Kann die NYM-J 5G1,5 20M auch für Küchengeräte oder in Heizungsinstallationen verwendet werden?
Ja, die NYM-J 5G1,5 20M ist aufgrund ihrer robusten Bauweise und der Möglichkeit der Verlegung in feuchten Räumen prinzipiell auch für die Stromversorgung von Küchengeräten und in Heizungsinstallationen geeignet, sofern die örtlichen Vorschriften und die spezifischen Anforderungen der Geräte eingehalten werden. Es ist jedoch immer ratsam, im Zweifelsfall einen qualifizierten Elektriker zu konsultieren.
Wie unterscheidet sich die NYM-J-Leitung von einer NYM-Leitung ohne „J“?
Das „J“ in NYM-J kennzeichnet das Vorhandensein eines grün-gelben Schutzleiters. Eine Leitung ohne „J“, also z.B. eine NYM-Leitung, verfügt nicht über einen integrierten Schutzleiter und ist daher nur für Stromkreise ohne Schutzleiteranschluss zulässig, was heute nur noch sehr selten der Fall ist.
Ist die Leitung flexibel genug für schwierige Installationen?
Die NYM-J 5G1,5 20M verfügt über massive Kupferleiter, was ihr eine gewisse Steifigkeit verleiht. Sie ist jedoch flexibel genug, um sie unter Beachtung der Biegeradien sicher zu verlegen. Für stark gewundene oder engste Verlegungen, bei denen höchste Flexibilität gefordert ist, könnten Litzenleitungen eine bessere Wahl sein. Für die feste Installation ist die NYM-J jedoch optimal.
