NX2301P NXP – Präzisions-MOSFET für anspruchsvolle Schaltanwendungen
Suchen Sie eine zuverlässige und effiziente Lösung für Ihre Schaltungsentwürfe, die präzises Schalten und geringe Verluste erfordert? Der NX2301P NXP – ein P-Kanal-MOSFET mit einer Spannungsfestigkeit von -20 V und einem Dauerstrom von -2 A, kombiniert mit einem niedrigen Einschaltwiderstand von nur 0,1 Ohm – ist die ideale Wahl für Entwickler und Ingenieure, die auf höchste Performance und Stabilität setzen. Dieses Bauteil schließt die Lücke zwischen Leistungsanforderungen und kompakter Bauweise, perfekt für moderne Elektronik.
Überlegene Leistung und Zuverlässigkeit: Warum der NX2301P die erste Wahl ist
Der NX2301P von NXP setzt neue Maßstäbe in der Klasse der P-Kanal-MOSFETs im SOT-23-Gehäuse. Im Vergleich zu herkömmlichen Lösungen bietet er eine signifikant verbesserte Kombination aus geringem Einschaltwiderstand (RDS(on)), hoher Strombelastbarkeit und exzellenter Spannungsfestigkeit. Dies führt zu geringeren Leistungsverlusten, einer reduzierten Wärmeentwicklung und damit zu einer erhöhten Systemeffizienz und Langlebigkeit. Seine optimierte Siliziumstruktur und das fortschrittliche Herstellungsverfahren von NXP gewährleisten eine herausragende Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise Charakteristik des Bauteils minimiert unerwünschte Schaltspitzen und Überschwinger, was zu saubereren Signalen und einer besseren EMV-Verträglichkeit führt.
Schlüsseltechnologie und Anwendungsgebiete des NX2301P NXP
Der NX2301P ist ein MOSFET, der auf moderner Siliziumtechnologie basiert und speziell für schnelle und verlustarme Schaltanwendungen entwickelt wurde. Als P-Kanal-MOSFET wird er typischerweise zum Schalten von Lasten auf der positiven Versorgungsseite (High-Side-Schalten) eingesetzt. Seine Hauptvorteile liegen in der Fähigkeit, Ströme effizient zu steuern und dabei minimale Energie zu verbrauchen. Dies macht ihn zu einem unverzichtbaren Bausteil in einer Vielzahl von elektronischen Geräten und Systemen.
- Energieeffizienz: Durch den extrem niedrigen RDS(on) von 0,1 Ohm werden Leistungsverluste während des Schaltvorgangs minimiert, was zu einer höheren Energieeffizienz des Gesamtsystems führt. Dies ist entscheidend für batteriebetriebene Geräte und energieintensive Anwendungen.
- Kompaktheit: Das SOT-23-Gehäuse ist eine der kleinsten standardisierten Gehäuseformen für Oberflächenmontagebauteile (SMD). Es ermöglicht eine hohe Integrationsdichte auf Leiterplatten und ist somit ideal für Anwendungen mit begrenztem Platzangebot, wie z.B. in Smartphones, Wearables oder kompakten Industriecontrollern.
- Schnelle Schaltzeiten: Der NX2301P zeichnet sich durch schnelle Schaltgeschwindigkeiten aus, was für PWM-Anwendungen (Pulsweitenmodulation) und andere dynamische Steuerungsaufgaben von großer Bedeutung ist. Dies ermöglicht eine präzise Regelung von Motoren, LEDs und anderen Lasten.
- Hohe Robustheit: Die bewährte NXP-Fertigungsqualität und das robuste Halbleiterdesign gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit des Bauteils, auch bei häufigen Schaltzyklen oder Temperaturschwankungen.
- Flexibilität im Design: Als P-Kanal-MOSFET lässt sich der NX2301P einfach in vielen gängigen Schaltungstopologien integrieren, insbesondere dort, wo eine Ansteuerung relativ zur Masse (Low-Side-Schalten) unpraktisch oder unerwünscht ist.
Detaillierte Spezifikationen und Merkmale
Der NX2301P NXP ist ein hochentwickelter P-Kanal-MOSFET, der für seine Leistungsfähigkeit und Zuverlässigkeit in einem kompakten Gehäuse bekannt ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung ermöglichen es diesem Bauteil, eine breite Palette von Anforderungen in modernen Schaltungen zu erfüllen.
| Merkmal | Spezifikation | Qualitativer Vorteil |
|---|---|---|
| Typ | MOSFET, P-Kanal | Ermöglicht effizientes High-Side-Schalten von Lasten auf der positiven Versorgungsseite. |
| Maximale Drain-Source-Spannung (VDS) | -20 V | Bietet ausreichende Spannungsfestigkeit für eine Vielzahl von Niederspannungsanwendungen, schützt vor Überspannungen. |
| Maximale Drain-Stromstärke (ID) | -2 A | Geeignet für Anwendungen mit moderaten Stromanforderungen, ermöglicht die Ansteuerung gängiger Lasten wie Sensoren, LEDs oder kleiner Motoren. |
| Einschaltwiderstand (RDS(on)) | 0,1 Ohm (typisch) | Extrem niedriger Widerstand minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu höherer Effizienz und geringerer Belastung des Gesamtsystems führt. |

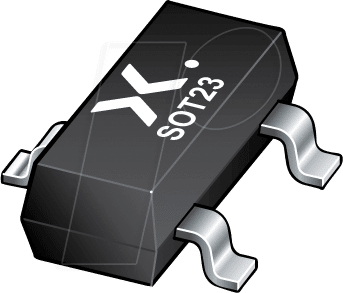

| Gehäuse | SOT-23 | Extrem kompaktes Oberflächenmontagegehäuse (SMD) für hohe Integrationsdichte und Platzersparnis auf der Leiterplatte. |
| Gate-Schwellenspannung (VGS(th)) | Charakteristisch, typischerweise im Bereich von -1 V bis -1.5 V (variiert je nach Charge und Temperaturbedingungen) | Ermöglicht die Ansteuerung mit gängigen Logikpegeln (oft mit einem Pull-up-Widerstand zur positiven Spannung), was die Integration in Mikrocontroller-basierte Systeme vereinfacht. Die genaue Charakteristik ermöglicht präzise Schwellwerte. |
| Konfiguration | Einzel-MOSFET | Bietet maximale Flexibilität im Schaltungsdesign, da es nach Bedarf hinzugefügt und konfiguriert werden kann. |
| Hersteller | NXP Semiconductors | Garantie für hohe Qualität, Zuverlässigkeit und bewährte Halbleitertechnologie aus einer führenden Produktionsstätte. |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +150 °C (abhängig von spezifischem Datenblatt) | Hohe thermische Stabilität ermöglicht zuverlässigen Betrieb über einen weiten Temperaturbereich, was für industrielle und automobiltechnische Anwendungen essentiell ist. |
Erweiterte Anwendungsbeispiele und Designüberlegungen
Die Vielseitigkeit des NX2301P NXP macht ihn zu einem bevorzugten Bauteil in zahlreichen anspruchsvollen elektronischen Systemen. Seine Fähigkeit, Ströme effizient zu schalten und dabei geringe Verluste zu erzeugen, ist ein entscheidender Faktor für die Leistungsoptimierung.
- Batteriemanagementsysteme: In tragbaren Geräten und Elektrofahrzeugen wird der NX2301P eingesetzt, um die Entladung von Batterien zu steuern und Schutzfunktionen zu implementieren. Die geringe RDS(on) minimiert den Energieverlust während des Betriebs.
- LED-Treiber: Für die präzise Steuerung von LED-Helligkeiten, wie sie in Hintergrundbeleuchtungen von Displays oder in Beleuchtungssystemen benötigt wird, ist die schnelle Schaltfrequenz des NX2301P von großem Vorteil.
- Motorsteuerung: In kleinen DC-Motoren oder bürstenlosen DC-Motoren (im Verbund mit anderen Bauteilen) kann der NX2301P zur PWM-Steuerung eingesetzt werden, um Drehzahl und Drehmoment präzise zu regeln.
- Lastschalter und Power-Management: Zur schnellen Ein- und Ausschaltung von Peripheriekomponenten oder zur Implementierung von Spannungsregulierungsstufen leistet der NX2301P wertvolle Dienste. Seine Fähigkeit zum High-Side-Schalten ist hier oft ausschlaggebend.
- Schutzschaltungen: Als Teil von Überspannungs- oder Überstromschutzschaltungen kann der NX2301P schnell reagieren und kritische Komponenten vor Beschädigung bewahren.
Bei der Integration des NX2301P ist die korrekte Ansteuerung des Gates entscheidend. Da es sich um einen P-Kanal-MOSFET handelt, muss das Gate-Signal im Verhältnis zur Source eine negative Spannung aufweisen, um ihn einzuschalten. Typischerweise wird dies durch einen Pull-up-Widerstand zur positiven Versorgungsspannung (VDD) und eine Ansteuerung über einen Logikpegel erreicht, der das Gate gegen VDD verschiebt. Die Auswahl geeigneter Treiber-ICs oder Mikrocontroller-Ausgänge ist hierbei zu beachten.
Die thermische Anbindung des SOT-23-Gehäuses an die Leiterplatte ist ebenfalls von Bedeutung. Obwohl der NX2301P durch seine Effizienz wenig Wärme entwickelt, sollte für Anwendungen, die nahe an der maximal zulässigen Strom- und Verlustgrenze operieren, eine ausreichende Kupferfläche auf der Leiterplatte zur Wärmeableitung vorgesehen werden. Dies maximiert die Lebensdauer und Zuverlässigkeit.
FAQ – Häufig gestellte Fragen zu NX2301P NXP – MOSFET, P-Kanal, -20 V, -2 A, RDS(on) 0,1 Ohm , SOT-23
Was bedeutet P-Kanal bei einem MOSFET?
Ein P-Kanal-MOSFET funktioniert prinzipiell wie ein N-Kanal-MOSFET, jedoch mit umgekehrter Polarität der Ladungsträger. Statt Elektronen sind es Löcher, die den Strom leiten. Dies bedeutet, dass für das Einschalten eine negative Spannung am Gate relativ zur Source angelegt werden muss. Sie werden häufig für das Schalten von Lasten auf der positiven Versorgungsseite (High-Side-Schalten) verwendet.
Für welche Spannungsbereiche ist der NX2301P geeignet?
Der NX2301P ist für Anwendungen mit Spannungen bis zu -20 V ausgelegt. Dies macht ihn ideal für eine Vielzahl von Niederspannungsanwendungen, bei denen eine zuverlässige Schaltung und Kontrolle des Stromflusses erforderlich ist.
Wie beeinflusst der niedrige RDS(on) von 0,1 Ohm die Leistung?
Ein niedriger Einschaltwiderstand (RDS(on)) von 0,1 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand sehr wenig Widerstand bietet. Dies führt zu minimalen Leistungsverlusten (erzeugt durch den Stromfluss durch diesen Widerstand), was wiederum die Effizienz des Systems erhöht und die Wärmeentwicklung reduziert. Dies ist besonders wichtig in energieempfindlichen oder thermisch kritischen Anwendungen.
Ist das SOT-23-Gehäuse für Hochstromanwendungen geeignet?
Das SOT-23-Gehäuse ist ein sehr kompaktes Oberflächenmontagegehäuse. Für den NX2301P, der für einen Dauerstrom von -2 A spezifiziert ist, ist es gut geeignet, solange die Wärmeableitung durch die Leiterplatte optimiert wird. Für Anwendungen mit deutlich höheren Strömen wären größere Gehäuseformen notwendig.
Welche Art von Lasten kann der NX2301P schalten?
Der NX2301P kann verschiedene Arten von Niederspannungslasten schalten, darunter LEDs, kleine Motoren, Relaisspulen (mit Schutzdiode), Sensoren oder andere elektronische Komponenten, die innerhalb seiner Spannungs- und Stromspezifikationen liegen. Seine Fähigkeit zum High-Side-Schalten ist hierbei oft ein entscheidender Vorteil.
Was bedeutet „typisch“ bei der Angabe des RDS(on)?
Der Wert „typisch“ für den RDS(on) gibt den durchschnittlichen Wert an, der unter Standardtestbedingungen (z.B. spezifische Gate-Source-Spannung und Temperatur) gemessen wurde. Der tatsächliche RDS(on) kann leicht variieren, abhängig von der exakten Gate-Source-Spannung, der Temperatur und der Produktionscharge. Für kritische Designs sollte immer der maximale Wert aus dem Datenblatt berücksichtigt werden.
Wie wird der NX2301P korrekt angesteuert?
Als P-Kanal-MOSFET wird der NX2301P eingeschaltet, wenn die Gate-Spannung negativ im Verhältnis zur Source-Spannung ist. Oft wird dies erreicht, indem ein Pull-up-Widerstand vom Gate zur positiven Versorgungsspannung (VDD) geführt und das Gate dann durch einen Mikrocontroller-Pin oder einen anderen Logiktreiber gegen VDD gezogen wird. Eine negative Spannung am Gate relativ zur Source schaltet den MOSFET ein.
