Präzise Motorsteuerung für anspruchsvolle Anwendungen: Der NTE7087 Bidirektionale Motortreiber
Der NTE7087 Motortreiber ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine zuverlässige und präzise Steuerung von Gleichstrommotoren benötigen. Speziell entwickelt, um bidirektionale Drehrichtungskontrolle mit einer Strombelastbarkeit von bis zu 1,6A und einer Versorgungsspannung von 18VDC zu ermöglichen, adressiert dieses Bauteil Herausforderungen bei der Implementierung komplexer Motorsteuerungsalgorithmen, wo Standardlösungen an ihre Grenzen stoßen.
Warum der NTE7087 die überlegene Wahl ist
Im Vergleich zu einfachen H-Brücken-Schaltungen oder diskreten Transistorkonfigurationen bietet der NTE7087 Motortreiber eine integrierte und optimierte Lösung. Seine ausgeklügelte Architektur minimiert externe Komponenten, reduziert den Verdrahtungsaufwand und erhöht die Gesamtzuverlässigkeit Ihrer Schaltung. Die präzise Stromregelung und der integrierte Schutzmechanismus sorgen für einen sicheren und effizienten Betrieb Ihrer Motoren, selbst unter Lastspitzen.
Technische Überlegenheit und Kernfunktionen
Der NTE7087 zeichnet sich durch seine Fähigkeit aus, Motoren in beide Richtungen anzusteuern, was ihn für eine Vielzahl von Anwendungen unverzichtbar macht, von Robotik über Automatisierung bis hin zu Präzisionsinstrumenten. Die integrierte Schutzschaltung, die Überstrom und Überhitzung verhindert, schützt sowohl den Treiber als auch den Motor, was zu einer längeren Lebensdauer und reduzierten Ausfallzeiten führt. Die SIL-10 Bauform ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und bietet gleichzeitig eine robuste mechanische Stabilität.
Vorteile des NTE7087 im Überblick
- Bidirektionale Motorsteuerung: Ermöglicht die einfache Umschaltung der Drehrichtung von Gleichstrommotoren, was für dynamische Bewegungsabläufe unerlässlich ist.
- Hohe Strombelastbarkeit: Mit einer Dauerstromfähigkeit von 1,6A können auch Motoren mit anspruchsvolleren Leistungsanforderungen problemlos angesteuert werden.
- Breiter Spannungsbereich: Geeignet für Systeme mit einer Versorgungsspannung von bis zu 18VDC, was eine hohe Flexibilität bei der Systemintegration bietet.
- Integrierte Schutzschaltungen: Bietet robusten Schutz gegen Überstrom und Übertemperatur, was die Lebensdauer des Bauteils und des angeschlossenen Motors erhöht.
- SIL-10 Gehäuse: Ermöglicht eine einfache Montage und gute Wärmeableitung auf Standard-Leiterplatten.
- Reduzierter Komponentenzahl: Integrierte Funktionen minimieren den Bedarf an externen Bauteilen und vereinfachen das Schaltungsdesign.
- Hohe Effizienz: Optimiertes Schaltungsdesign sorgt für minimale Energieverluste während des Betriebs.
Detaillierte Spezifikationen und Anwendungsbereiche
Der NTE7087 Motortreiber ist ein hochentwickeltes Halbleiterbauteil, das speziell für die Ansteuerung von Gleichstrommotoren konzipiert wurde. Seine Kernfunktionalität liegt in der Fähigkeit, die Stromflussrichtung durch den Motor präzise zu steuern, was die Umkehrung der Drehrichtung ermöglicht. Dies wird durch eine intelligente interne Schaltung realisiert, die typischerweise auf MOSFETs oder Bipolar-Transistoren basiert und von einer Steuereinheit (z.B. Mikrocontroller) angesteuert wird.
Die spezifizierte Strombelastbarkeit von 1,6A bezieht sich auf die maximal zulässige Dauerstromaufnahme, die der Motortreiber sicher und ohne Überhitzung liefern kann. Dies ist ein kritischer Parameter bei der Auswahl eines Motortreibers, da er sicherstellen muss, dass der Treiber nicht überlastet wird, wenn der Motor seine Nennleistung abruft oder bei Anlaufströmen. Die maximale Versorgungsspannung von 18VDC definiert den Bereich der Motorspannungen, mit denen der Treiber kompatibel ist. Dieser Bereich deckt viele gängige Gleichstrommotoren ab, die in industriellen, robotischen und hobbyistischen Anwendungen eingesetzt werden.

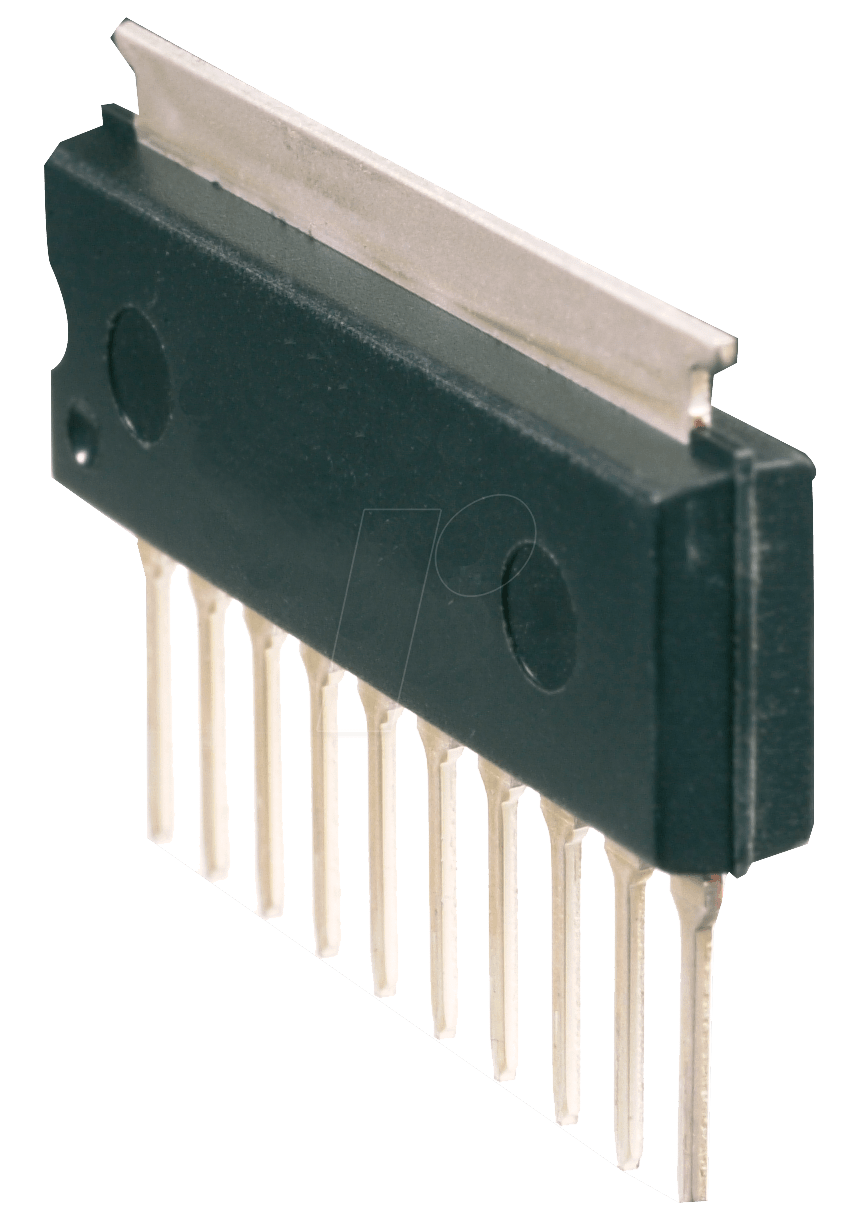

Das SIL-10 (Single In-line Package, 10 Pins) Gehäuse ist ein etablierter Formfaktor in der Elektronikindustrie. Es zeichnet sich durch seine kompakte Bauweise und die einfache Montage durch gesteckte oder gelötete Pins auf einer Leiterplatte aus. Die Anordnung der Pins ist standardisiert und erleichtert die Bestückung sowie die Wärmeableitung über die Leiterplatte. Die 10 Pins ermöglichen eine ausreichende Anzahl von Anschlüssen für die Stromversorgung, die Motorleitungen und die Steuersignale, ohne übermäßig viel Platz zu beanspruchen.
Die Anwendungsbereiche des NTE7087 sind vielfältig. In der Robotik kann er zur Steuerung von Antriebsrädern, Greifarmen oder Schwenkmechanismen eingesetzt werden. In der Automatisierungstechnik findet er Anwendung in Positioniersystemen, Förderbändern oder Klappensteuerungen. Auch in der Medizintechnik für präzise Pumpen oder in der Unterhaltungselektronik für dynamische Aktuatoren leistet der NTE7087 wertvolle Dienste. Seine Robustheit und die integrierten Schutzmechanismen machen ihn besonders geeignet für Umgebungen, in denen Zuverlässigkeit oberste Priorität hat.
Produkteigenschaften im Detail
| Merkmal | Spezifikation | Vorteil/Beschreibung |
|---|---|---|
| Produktname | NTE7087 | Identifiziert das spezifische Modell für klare Bestellungen und Referenzen. |
| Typ | Bidirektionaler Motortreiber | Ermöglicht die präzise Steuerung der Drehrichtung von Gleichstrommotoren in beide Richtungen. |
| Maximale Dauerstrombelastbarkeit | 1,6A | Geeignet für Motoren mit mittlerem Leistungsbedarf, verhindert Überlastung bei kontinuierlichem Betrieb. |
| Maximale Versorgungsspannung | 18VDC | Kompatibel mit einer breiten Palette von Gleichstrommotoren im üblichen Spannungsbereich. |
| Gehäuseform | SIL-10 (Single In-line Package, 10 Pins) | Einfache Montage auf Leiterplatten, gute thermische Anbindung und standardisierte Pin-Belegung. |
| Integrierte Schutzfunktionen | Ja (typischerweise Überstrom, Übertemperatur) | Erhöht die Zuverlässigkeit und Lebensdauer durch Schutz vor elektrischen und thermischen Schäden. |
| Ansteuerungsschnittstelle | Digitale Logikpegel (typischerweise TTL/CMOS-kompatibel) | Einfache Integration mit Mikrocontrollern und digitalen Logikschaltungen für präzise Steuersignale. |
| Wärmemanagement | Gute Wärmeableitung über Gehäuse und Leiterplatte | Sicherstellung eines stabilen Betriebs auch unter Last durch effektive Wärmeabfuhr. |
| Anwendungsbereiche | Robotik, Automatisierung, Modellbau, Industriesteuerungen | Vielseitig einsetzbar in Projekten, die eine präzise Motorsteuerung erfordern. |
FAQ – Häufig gestellte Fragen zu NTE7087 – Motortreiber, Bidirectional, 1,6A, 18VDC, SIL-10
Kann der NTE7087 Motortreiber auch bipolare Schrittmotoren ansteuern?
Nein, der NTE7087 ist spezifisch für die Ansteuerung von Gleichstrommotoren (DC-Motoren) konzipiert. Bipolare Schrittmotoren erfordern spezielle Treiber mit einer anderen Ansteuerungslogik und Pulsweitenmodulation für die einzelnen Phasen.
Welche Art von Steuersignalen werden für den NTE7087 benötigt?
Der NTE7087 wird typischerweise mit digitalen Steuersignalen angesteuert, die von einem Mikrocontroller oder einer anderen digitalen Logikschaltung generiert werden. Diese Signale definieren die Drehrichtung und oft auch die Geschwindigkeit des Motors (z.B. durch Pulsweitenmodulation, PWM).
Wie wird die Geschwindigkeit eines Motors mit dem NTE7087 geregelt?
Die Geschwindigkeitsregelung von Gleichstrommotoren, die mit dem NTE7087 betrieben werden, erfolgt üblicherweise durch Pulsweitenmodulation (PWM). Durch das schnelle Ein- und Ausschalten des Motors wird die durchschnittliche Spannung über dem Motor variiert, was sich direkt auf seine Drehzahl auswirkt.
Ist der NTE7087 gegen Kurzschlüsse geschützt?
Ja, der NTE7087 verfügt über integrierte Schutzschaltungen, die typischerweise einen Überstromschutz beinhalten. Dieser schützt das Bauteil und den angeschlossenen Motor vor Schäden im Falle eines Kurzschlusses oder einer Überlastung.
Welchen maximalen Strom kann der NTE7087 kurzzeitig liefern?
Während die Dauerstrombelastbarkeit bei 1,6A liegt, kann der NTE7087 je nach spezifischer Ausführung und Anwendungsbedingungen kurzzeitig höhere Anlaufströme oder Spitzenströme bewältigen. Dies hängt stark von der thermischen Auslegung und der Dauer der Spitzenlast ab. Für präzise Werte sind die detaillierten Datenblätter des Herstellers zu konsultieren.
Welche Art von Gleichstrommotoren sind für den NTE7087 am besten geeignet?
Der NTE7087 eignet sich hervorragend für eine breite Palette von Gleichstrommotoren, von kleinen Hobby-Motoren bis hin zu leistungsfähigeren Motoren mit einer Nennspannung von bis zu 18V und einem Stromverbrauch von bis zu 1,6A im Dauerbetrieb.
Benötige ich zusätzliche Kühlkörper für den NTE7087?
Ob ein zusätzlicher Kühlkörper benötigt wird, hängt von der Betriebsart und der Umgebungstemperatur ab. Bei dauerhafter Belastung nahe der maximalen Stromgrenze oder bei erhöhten Umgebungstemperaturen kann eine zusätzliche Kühlung mittels eines Kühlkörpers oder einer guten Leiterplattenanbindung zur Wärmeableitung empfehlenswert sein, um die Langlebigkeit und Zuverlässigkeit zu gewährleisten.
