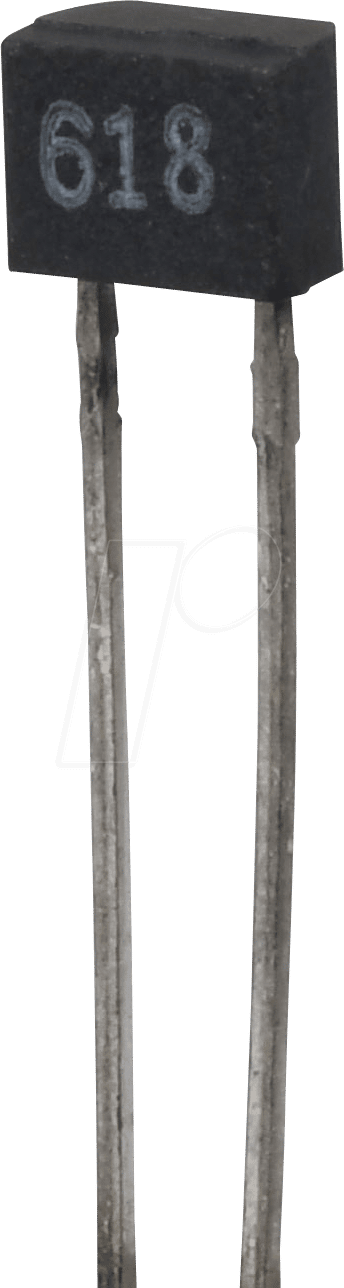

NTE 618 – Silizium-Varaktor/Abstimmdiode, 16 V, THT: Präzise Frequenzabstimmung für Ihre Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur dynamischen Frequenzabstimmung in Ihren elektronischen Schaltungen? Die NTE 618 Silizium-Varaktordiode mit einer maximalen Sperrspannung von 16 V und THT-Montage ist die ideale Komponente für Ingenieure, Hobbyisten und Entwickler, die Wert auf höchste Stabilität und Leistung legen. Sie löst das Problem der festen Resonanzfrequenzen in Oszillatoren, Filtern und Frequenzmodulatoren, indem sie eine variable Kapazität ermöglicht, die elektrisch gesteuert werden kann.
Überragende Leistung und Zuverlässigkeit der NTE 618
Die NTE 618 Silizium-Varaktordiode repräsentiert die Spitze der Halbleitertechnologie für Abstimmungsanwendungen. Im Gegensatz zu herkömmlichen Dioden oder mechanischen Abstimmkomponenten bietet die NTE 618 eine nicht-mechanische, elektronisch steuerbare Kapazitätsänderung. Dies führt zu einer deutlich verbesserten Langzeitstabilität, geringeren mechanischen Verschleißerscheinungen und einer feinfühligeren Abstimmung. Die präzise kontrollierte Kapazitätsvariation über den Ansteuerungsbereich macht sie zur überlegenen Wahl für anspruchsvolle Designs, die eine hohe Genauigkeit und Wiederholbarkeit erfordern.
Konstruktion und Materialwissenschaft der Varaktordiode
Die NTE 618 Varaktordiode basiert auf einer fortschrittlichen Silizium-Halbleitertechnologie. Das Kernstück bildet eine optimierte p-n-Übergangsschicht, deren Kapazität sich mit der angelegten Sperrspannung verändert. Diese Kapazitätsvariation ist nicht linear, sondern folgt einem spezifischen Kennlinienverlauf, der für präzise Abstimmungsaufgaben entscheidend ist. Die THT-Bauform (Through-Hole Technology) gewährleistet eine robuste mechanische Verbindung auf der Leiterplatte und eine gute Wärmeableitung, was besonders in anspruchsvollen Betriebsumgebungen von Vorteil ist.
Anwendungsbereiche und technische Vorteile
Die NTE 618 findet breite Anwendung in verschiedenen Bereichen der Elektronik, wo eine variable Kapazität benötigt wird:
- Variable Frequenzoszillatoren: Ermöglicht die Feinabstimmung von Schwingfrequenzen in PLL-Synthesizern, VCOs (Voltage-Controlled Oscillators) und Funkgeräten.
- Elektronisch abstimmbare Filter: Dient zur Veränderung der Grenzfrequenzen von Tiefpass-, Hochpass- und Bandpassfiltern in Signalverarbeitungssystemen.
- Frequenzmodulatoren und Demodulatoren: Essentiell für die Umsetzung von Spannungssignalen in Frequenzänderungen und umgekehrt.
- Automatische Verstärkungsregelung (AGC): Kann in Regelkreisen zur Stabilisierung der Ausgangsleistung eingesetzt werden.
- Kanalwahlschaltungen: Bietet eine effiziente Methode zur Auswahl verschiedener Kanäle in Empfangssystemen.
- Phasenregelkreise (PLL): Integriert in Spannungsgesteuerte Oszillatoren für hochstabile Frequenzsynthese.
Die elektrische Abstimmbarkeit der NTE 618 eliminiert die Notwendigkeit mechanischer Bauteile wie Drehkondensatoren, was zu einer erhöhten Zuverlässigkeit, geringeren Abmessungen und einer einfacheren Automatisierung des Abstimmprozesses führt. Die maximale Sperrspannung von 16 V ermöglicht einen breiten Regelbereich der Kapazität und eine gute Anpassungsfähigkeit an unterschiedliche Schaltungsdesigns.
Technische Spezifikationen und Aufbau
| Merkmal | Beschreibung |
|---|---|
| Typ | Silizium-Varaktordiode (Abstimmdiode) |
| Modellnummer | NTE 618 |
| Hersteller | NTE Electronics |
| Halbleitermaterial | Hochwertiges Silizium für optimale Leistung und Stabilität |
| Gehäusetyp | THT (Through-Hole Technology) für sichere Montage und gute Wärmeableitung |
| Maximale Sperrspannung (Vr) | 16 V – Bietet einen breiten Bereich für die Kapazitätssteuerung |
| Kapazitätsbereich | Typischerweise im pF-Bereich, mit spezifischer Kennlinie abhängig von der Sperrspannung (Detaildatenblatt konsultieren) |
| Anwendungsbereich | Elektronische Abstimmung, Oszillatoren, Filter, Modulatoren |
| Temperaturstabilität | Konzipiert für zuverlässigen Betrieb über einen weiten Temperaturbereich, minimiert Drift-Effekte |
| Montage | Standard-Lochrasterplatine; erfordert Lötkenntnisse |
Präzision durch Kapazitätssteuerung
Die Kernfunktion der NTE 618 ist die Fähigkeit, ihre interne Kapazität durch Anlegen einer externen Sperrspannung zu variieren. Der p-n-Übergang einer Diode verhält sich unter Sperrspannung wie ein Dielektrikum zwischen zwei leitenden Flächen. Wenn die Sperrspannung erhöht wird, vergrößert sich die Verarmungszone, was effektiv die Dicke des Dielektrikums erhöht und somit die Kapazität verringert. Umgekehrt führt eine Verringerung der Sperrspannung zu einer Verringerung der Verarmungszone und einer Erhöhung der Kapazität. Dieser Effekt ist die Grundlage für die elektronische Abstimmung.
Die NTE 618 ist speziell dafür optimiert, eine reproduzierbare und stabile Kapazitätsänderung über ihren Betriebsbereich hinweg zu gewährleisten. Dies ist entscheidend für Anwendungen, bei denen geringste Abweichungen in der Frequenz oder Signalform unerwünscht sind. Die Siliziumbasis sorgt für eine hervorragende thermische Stabilität, wodurch Schwankungen aufgrund von Temperaturschwankungen minimiert werden – ein kritischer Faktor in Präzisionsinstrumenten und Langzeit-stabilem Equipment.
Vergleich mit Alternativen
Im Vergleich zu mechanischen Drehkondensatoren bietet die NTE 618 deutliche Vorteile. Mechanische Bauteile unterliegen Verschleiß, sind anfälliger für Vibrationen und Umwelteinflüsse, und ihre Auflösung bei der Frequenzabstimmung ist begrenzt. Varaktordioden wie die NTE 618 ermöglichen eine sehr feine, stufenlose und präzise Abstimmung, die sich auch per Software steuern lässt. Gegenüber anderen Diodentypen zeichnet sich die NTE 618 durch ihre spezifische Kennlinie und die für Abstimmungszwecke optimierte Kapazitäts-Spannungs-Beziehung aus, die eine hohe Güte (Q-Faktor) bei den relevanten Frequenzen ermöglicht.
Wichtige Überlegungen bei der Implementierung
Bei der Integration der NTE 618 in Ihr Schaltungsdesign ist es ratsam, die spezifischen Datenblatt-Informationen zu Rate zu ziehen, insbesondere hinsichtlich des genauen Kapazitätsbereichs über den Spannungsbereich und der relevanten Serienresonanzfrequenz (SRF). Eine sorgfältige Auslegung des abstimmenden Schwingkreises ist ebenso wichtig, um die volle Leistungsfähigkeit der Diode auszuschöpfen. Eine saubere Stromversorgung und Entkopplung sind unerlässlich, um unerwünschte Kapazitätsvariationen durch Rauschen zu vermeiden. Die THT-Montage erfordert eine fachgerechte Lötung, um eine dauerhafte und leitfähige Verbindung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu NTE 618 – Silizium-Varaktor/Abstimmdiode, 16 V, THT
Was genau ist eine Varaktordiode und wie funktioniert sie?
Eine Varaktordiode, auch als Abstimm- oder Kapazitätsdioden bezeichnet, ist ein Halbleiterbauelement, dessen Kapazität sich mit der angelegten Sperrspannung variiert. Dies wird durch die Änderung der Breite der Verarmungszone am p-n-Übergang einer Diode erreicht.
Für welche Frequenzen ist die NTE 618 am besten geeignet?
Die NTE 618 ist für eine breite Palette von Anwendungen im HF-Bereich (Hochfrequenz) konzipiert. Das genaue Frequenzspektrum, in dem sie ihre beste Leistung erzielt, hängt von der spezifischen Anwendung und dem umgebenden Schaltungsdesign ab. Konsultieren Sie für detaillierte Frequenzgrenzen das Datenblatt des Herstellers.
Welche Vorteile bietet die THT-Bauform gegenüber SMD?
Die THT-Bauform (Through-Hole Technology) bietet eine robustere mechanische Befestigung auf der Leiterplatte durch Durchsteckkontakte, was sie widerstandsfähiger gegenüber mechanischer Belastung macht. Zudem kann sie oft eine bessere Wärmeableitung ermöglichen und ist für manuelle Lötprozesse besser geeignet.
Kann die NTE 618 auch als Gleichrichterdiode verwendet werden?
Nein, die NTE 618 ist speziell als Varaktordiode für variable Kapazitätsanwendungen konzipiert. Obwohl sie einen p-n-Übergang besitzt, ist ihre Charakteristik und Optimierung nicht für den Einsatz als Gleichrichter ausgelegt. Ihre Funktion basiert auf der Kapazitätsänderung unter Sperrspannung.
Wie beeinflusst die maximale Sperrspannung von 16 V die Anwendung?
Eine höhere maximale Sperrspannung ermöglicht einen größeren Regelbereich der Kapazität. Mit 16 V kann die NTE 618 eine signifikante Variation ihrer Kapazität über einen weiten Spannungsbereich hinweg bieten, was für präzise Abstimmaufgaben und die Anpassung an unterschiedliche Schaltungsparameter vorteilhaft ist.
Ist die NTE 618 für den Einsatz in professionellen Audio- oder Hi-Fi-Anlagen geeignet?
Ja, für Anwendungen, bei denen elektronische Abstimmung und Frequenzkontrolle erforderlich sind, wie z.B. in Synthesizern, Funkgeräten oder speziellen Filtern, ist die NTE 618 eine ausgezeichnete Wahl. Ihre Präzision und Stabilität sind hier von Vorteil.
Wo finde ich detailliertere elektrische Daten und Kennlinien für die NTE 618?
Detaillierte elektrische Spezifikationen, Kennlinien und typische Anwendungsschaltungen für die NTE 618 finden Sie im offiziellen Datenblatt des Herstellers NTE Electronics. Dieses ist in der Regel über Händler-Websites oder direkt auf der Herstellerseite verfügbar.
