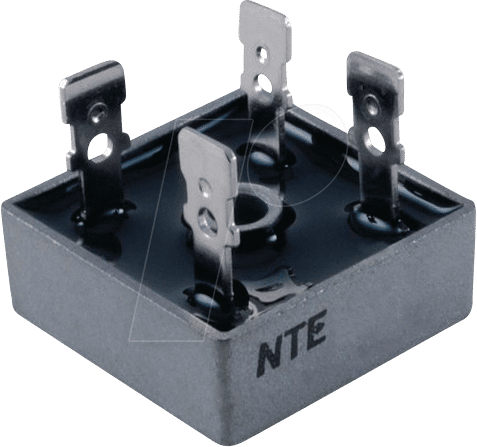

NTE 5324 – Der leistungsstarke Brückengleichrichter für anspruchsvolle Anwendungen
Der NTE 5324 Brückengleichrichter ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine zuverlässige und effiziente Umwandlung von Wechselstrom in Gleichstrom benötigen. Dieses Bauteil adressiert die Herausforderung in Stromversorgungen, Motortreibern und vielen anderen elektronischen Schaltungen, bei denen eine stabile Gleichspannung unerlässlich ist. Mit seiner beeindruckenden Leistung von 400 V Sperrspannung und einem Dauerstrom von 25 A bietet der NTE 5324 eine überlegene Stabilität und Belastbarkeit im Vergleich zu einfacheren oder weniger robusten Gleichrichterlösungen.
Technische Überlegenheit des NTE 5324
Der NTE 5324 Brückengleichrichter setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Leistungsfähigkeit. Seine Konstruktion ist auf maximale Effizienz und Langlebigkeit ausgelegt, um auch unter anspruchsvollen Betriebsbedingungen eine gleichbleibend hohe Leistung zu gewährleisten. Im Gegensatz zu diskreten Gleichrichterdioden oder einfacheren Brückenschaltungen minimiert der NTE 5324 Spannungsabfälle und Verlustleistung, was zu einer besseren Wärmeableitung und einer erhöhten Gesamteffizienz des Systems führt. Diese integrierte Brückenschaltung bietet zudem den Vorteil einer kompakteren Bauweise und vereinfachten Montage, da alle vier Dioden in einem einzigen Gehäuse untergebracht sind.
Herausragende Vorteile des NTE 5324 Brückengleichrichters
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 400 V ist der NTE 5324 bestens geeignet für Anwendungen, die höhere Spannungspegel erfordern, und bietet einen signifikanten Sicherheitsspielraum.
- Hoher Dauerstrom: Der Dauerstrom von 25 A ermöglicht den Einsatz in stromintensiven Anwendungen wie leistungsstarken Netzteilen, Motorsteuerungen und industriellen Geräten, wo Standardgleichrichter an ihre Grenzen stoßen würden.
- Optimierte Verlustleistung: Durch die spezielle Halbleitertechnologie und das Gehäusedesign werden die internen Verlustleistungen minimiert, was zu einer geringeren Wärmeentwicklung und einer erhöhten Lebensdauer des Bauteils führt.
- Robustes Gehäuse: Das robuste und gut isolierte Gehäuse gewährleistet eine sichere Handhabung und eine einfache Integration in bestehende Schaltungen, während es gleichzeitig vor Umwelteinflüssen schützt.
- Temperaturstabilität: Der NTE 5324 zeichnet sich durch eine exzellente Temperaturstabilität aus, was bedeutet, dass seine elektrischen Eigenschaften auch bei schwankenden Umgebungstemperaturen zuverlässig bleiben.
- Einfache Montage: Die klar definierten Anschlüsse und das standardisierte Gehäuseformat erleichtern die Montage und den Anschluss, was den Aufbau von Schaltungen beschleunigt und vereinfacht.
- Geringer Leckstrom: Im Sperrzustand weist der NTE 5324 einen geringen Leckstrom auf, was für die Effizienz und Stabilität von Stromversorgungen von entscheidender Bedeutung ist.
Anwendungsgebiete des NTE 5324 Brückengleichrichters
Der NTE 5324 Brückengleichrichter ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen zum Einsatz kommt. Seine robusten Spezifikationen machen ihn zu einer ersten Wahl für:
- Leistungsstarke Netzteile: In Stromversorgungen für Computer, Server, Telekommunikationsausrüstung und Industrieanlagen, wo eine stabile und zuverlässige Gleichspannung die Grundlage bildet.
- Motortreiber und Steuerungen: Zur Umwandlung der Netzspannung in Gleichspannung für DC-Motoren, Schrittmotoren und deren Steuerkreise in automatisierten Systemen, Robotik und Industriemaschinen.
- Schweißgeräte und Ladegeräte: In Geräten, die hohe Stromstärken benötigen, um Batterien zu laden oder Schweißprozesse zu ermöglichen, wo die Effizienz und Belastbarkeit des Gleichrichters kritisch sind.
- Beleuchtungssysteme: In professionellen LED-Treibern und Hochleistungsbeleuchtungsanwendungen, die eine präzise und stabile Gleichspannung für optimale Lichtausbeute und Lebensdauer der LEDs benötigen.
- Audioverstärker und Hi-Fi-Systeme: Zur Erzeugung der stabilen Gleichspannung, die für die präzise Verstärkung von Audiosignalen unerlässlich ist, um Verzerrungen zu minimieren und die Klangqualität zu maximieren.
- Kfz-Anwendungen: In robusten Stromversorgungen für LKW, Baumaschinen und Spezialfahrzeuge, wo extreme Temperaturbedingungen und Vibrationen herrschen.
Produktdetails und Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Typ | Brückengleichrichter |
| Hersteller | NTE |
| Modellnummer | 5324 |
| Maximale Sperrspannung (VRRM) | 400 V |
| Maximaler Dauerstrom (IF(AV)) | 25 A |
| Maximale Spitzenstoßstrombelastbarkeit (IFSM) | 600 A (bei 1 Zyklus) |
| Durchlassspannung (VF) | < 1,1 V (pro Diode bei 12,5 A) |
| Betriebstemperaturbereich (TJ) | -40 °C bis +150 °C |
| Gehäusetyp | Metallgehäuse mit integrierter Anschlussplatte (z.B. TO-247-ähnlich oder vergleichbar für hohe Leistung) |
| Anschlussart | Schraubklemmen oder Lötösen für hohe Strombelastbarkeit |
| Kühlkörpererforderlichkeit | Ja, für Nennstrombetrieb empfohlen, um optimale Leistung und Lebensdauer zu gewährleisten. |
| Schutzart | Das integrierte Gehäuse bietet guten Schutz vor Staub und mechanischer Beschädigung. |
FAQ – Häufig gestellte Fragen zu NTE 5324 – Brückengleichrichter, 400 V, 25 A
Was ist die Hauptfunktion eines Brückengleichrichters wie des NTE 5324?
Ein Brückengleichrichter, wie der NTE 5324, ist dafür konzipiert, Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Er nutzt vier Dioden in einer spezifischen Anordnung, um sicherzustellen, dass der Strom immer in dieselbe Richtung fließt, unabhängig von der Polarität der Eingangswechselspannung.
Für welche Arten von Anwendungen ist der NTE 5324 besonders geeignet?
Der NTE 5324 ist ideal für Anwendungen, die eine hohe Strombelastbarkeit und eine zuverlässige Gleichrichtung erfordern. Dazu gehören insbesondere leistungsstarke Netzteile, Motorsteuerungen, Ladegeräte, Schweißgeräte und industrielle Stromversorgungen, bei denen hohe Spannungen und Ströme auftreten können.
Welchen Vorteil bietet die hohe Sperrspannung von 400 V des NTE 5324?
Die hohe Sperrspannung von 400 V bietet einen größeren Betriebsbereich und einen erhöhten Sicherheitsspielraum gegenüber Netzspannungsschwankungen oder Spitzen. Dies macht den NTE 5324 robuster und sicherer für den Einsatz in Systemen, die eine Spannung über der Standard-Netzspannung erfordern oder bei denen transiente Überspannungen auftreten können.
Muss ich den NTE 5324 mit einem Kühlkörper verwenden?
Ja, für den Betrieb bei Nennstrom von 25 A oder bei längeren Betriebszeiten wird dringend die Verwendung eines geeigneten Kühlkörpers empfohlen. Dies hilft, die durch die Gleichrichtung entstehende Verlustleistung abzuleiten, Überhitzung zu vermeiden und die Lebensdauer sowie die Zuverlässigkeit des Bauteils zu gewährleisten.
Was bedeutet die Angabe „Durchlassspannung (VF) < 1,1 V"?
Die Durchlassspannung (VF) gibt den Spannungsabfall über einer einzelnen Diode im Brückengleichrichter an, wenn Strom fließt. Ein Wert von unter 1,1 V bei 12,5 A pro Diode zeigt eine relativ geringe Verlustleistung an, was zu einer besseren Effizienz und geringeren Wärmeentwicklung des Gesamtsystems beiträgt.
Ist der NTE 5324 für den Einsatz in professionellen oder industriellen Umgebungen ausgelegt?
Absolut. Die robusten Spezifikationen wie die hohe Strombelastbarkeit, die hohe Sperrspannung und der weite Betriebstemperaturbereich machen den NTE 5324 zu einer ausgezeichneten Wahl für anspruchsvolle professionelle und industrielle Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit entscheidend sind.
Wie unterscheidet sich der NTE 5324 von einfachen Gleichrichterlösungen?
Der NTE 5324 bietet eine integrierte Brückenschaltung in einem einzigen, leistungsfähigen Bauteil. Dies vereinfacht die Schaltungsentwicklung und Montage im Vergleich zur Verwendung von vier einzelnen Dioden. Darüber hinaus sind die spezifischen Leistungsdaten wie 400 V Sperrspannung und 25 A Dauerstrom für weitaus anspruchsvollere Anwendungen ausgelegt, als es bei Standard-Gleichrichtern der Fall ist.
