NTE 36 – Der Hochleistungs-HF-Bipolartransistor für anspruchsvolle Anwendungen
Sie benötigen eine zuverlässige und leistungsstarke Lösung für Ihre Hochfrequenzschaltungen, die auch unter hoher Last stabil arbeitet? Der NTE 36 – ein NPN-Bipolartransistor mit beeindruckenden 140V Sperrspannung, 12A Kollektorstrom und einer Verlustleistung von 100W im robusten TO-3PJ Gehäuse – ist die ideale Komponente für professionelle Entwickler und anspruchsvolle Hobbyisten, die kompromisslose Leistung und Langlebigkeit fordern.
Überlegene Leistung und Robustheit: Warum der NTE 36 die erste Wahl ist
Im Vergleich zu Standardtransistoren, die oft an ihre Grenzen stoßen, wenn es um hohe Frequenzen und Leistungsbelastungen geht, bietet der NTE 36 eine signifikant höhere Zuverlässigkeit und Effizienz. Seine sorgfältig abgestimmten Halbleitereigenschaften ermöglichen eine präzise Steuerung von Strömen und Spannungen in anspruchsvollen HF-Applikationen. Die Fähigkeit, hohe Ströme bei gleichzeitig hoher Spannung zu schalten, macht ihn zu einer universellen Lösung für Verstärker, Leistungsschalter und Oszillatoren, bei denen Ausfallraten minimiert werden müssen.
Kernspezifikationen und technische Brillanz des NTE 36
Der NTE 36 zeichnet sich durch eine Kombination aus hoher Spannungsfestigkeit und Stromtragfähigkeit aus, die ihn für eine breite Palette von HF-Anwendungen prädestiniert. Die NPN-Technologie gewährleistet eine effiziente Schaltung mit schneller Reaktionszeit, während die angegebene Verlustleistung von 100W auf eine robuste Bauweise und optimierte Wärmeableitung hindeutet. Das TO-3PJ Gehäuse ist dabei ein Synonym für industrielle Zuverlässigkeit und einfache Integration in bestehende Schaltungslayouts.
Anwendungsgebiete des NTE 36: Wo Leistung auf Präzision trifft
Der NTE 36 ist prädestiniert für eine Vielzahl von professionellen Anwendungen, bei denen Zuverlässigkeit und Leistung an erster Stelle stehen. Seine Fähigkeit, hohe Frequenzen zu verarbeiten, macht ihn zu einem unverzichtbaren Bauteil in:
- Leistungsverstärkern: Ob in professionellen Audio-Systemen, HF-Sendern oder industriellen Steuerungen – der NTE 36 liefert die notwendige Verstärkung bei hohen Frequenzen.
- HF-Schaltnetzteilen: Seine Robustheit und Schaltgeschwindigkeit ermöglichen den Einsatz in effizienten und stabilen Stromversorgungen für anspruchsvolle elektronische Geräte.
- Oszillatoren und Frequenzgeneratoren: Präzise Frequenzerzeugung und -stabilisierung sind Kernkompetenzen des NTE 36.
- Industrielle Steuerungs- und Automatisierungssysteme: In Umgebungen, die eine hohe Zuverlässigkeit und Belastbarkeit erfordern, spielt der NTE 36 seine Stärken aus.
- Test- und Messgeräten: Die hohe Performance des Transistors ist entscheidend für die Genauigkeit und Reproduzierbarkeit von Messergebnissen.
Technische Details und Design-Merkmale des NTE 36
| Merkmal | Beschreibung |
|---|---|
| Typ | Bipolartransistor, NPN |
| Hersteller-Artikelnummer | NTE36 |
| Maximale Sperrspannung (Vceo) | 140 V |
| Maximaler Kollektorstrom (Ic) | 12 A |
| Maximale Verlustleistung (Pd) | 100 W |

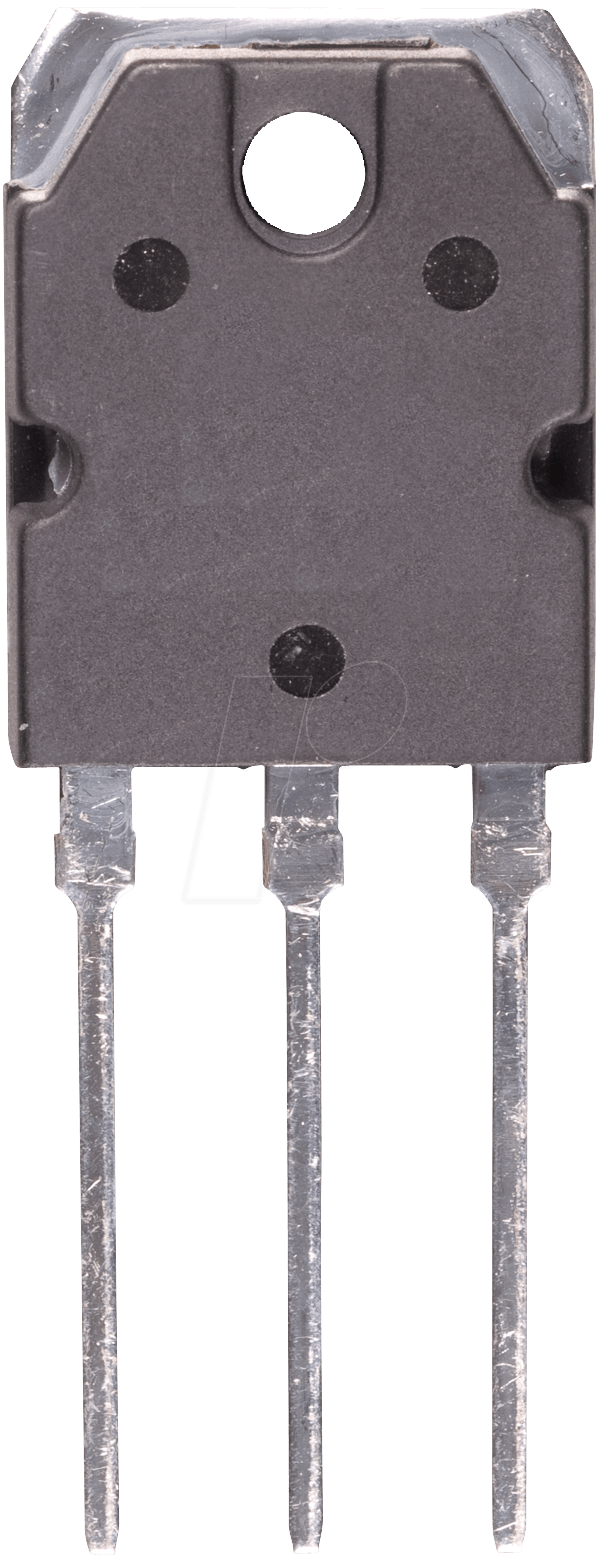

| Gehäuse-Typ | TO-3PJ (Metallgehäuse mit Isolationsscheibe für einfache Montage) |
| Häufigkeitseinsatzbereich | Optimiert für Hochfrequenzanwendungen, genaue Grenzen spezifiziert in den offiziellen Datenblättern des Herstellers |
| Thermo-Management | Das TO-3PJ-Gehäuse bietet exzellente Wärmeableitungseigenschaften, die durch eine geeignete Kühlkörpermontage weiter optimiert werden können, um die angegebene Verlustleistung sicher zu erreichen und Überschreitungen zu vermeiden. |
Vorteile des NTE 36 im Überblick
- Hohe Spannungsfestigkeit: Ermöglicht den Einsatz in Systemen mit höheren Betriebsspannungen, was Designflexibilität erhöht.
- Leistungsstarke Strombelastbarkeit: Bewältigt hohe Kollektorströme, ideal für leistungshungrige Schaltungen.
- Robuste Konstruktion: Das TO-3PJ-Gehäuse sorgt für ausgezeichnete Wärmeableitung und mechanische Stabilität, was zu erhöhter Lebensdauer führt.
- HF-Optimierung: Speziell für den Einsatz in Hochfrequenzbereichen entwickelt, minimiert interne Kapazitäten und Induktivitäten für bessere Signalintegrität.
- Breite Anwendbarkeit: Vielseitig einsetzbar von Leistungselektronik bis hin zu spezialisierten HF-Schaltungen.
- Industriestandard: Das TO-3PJ-Gehäuse ist ein etablierter Industriestandard, der eine einfache Integration und Austauschbarkeit ermöglicht.
Häufig gestellte Fragen (FAQ) zum NTE 36 – HF-Bipolartransistor, NPN, 140V, 12A, 100W, TO-3PJ
Welche Art von Kühlung wird für den NTE 36 empfohlen?
Aufgrund der hohen Verlustleistung von 100W ist die Verwendung eines geeigneten Kühlkörpers unerlässlich, um den Transistor im zulässigen Temperaturbereich zu betreiben. Die genauen Dimensionen und die Art des Kühlkörpers hängen von der spezifischen Anwendung und den Umgebungsbedingungen ab. Eine sorgfältige Auslegung des Thermomanagements ist für die Langlebigkeit und Zuverlässigkeit des NTE 36 entscheidend.
Ist der NTE 36 für den Einsatz in linearen oder schaltenden Anwendungen geeignet?
Der NTE 36 ist aufgrund seiner Leistungsdaten und seines robusten Aufbaus sowohl für lineare Verstärkerschaltungen als auch für schaltende Applikationen wie Leistungsschalter oder Schaltnetzteile geeignet. Seine Schnelligkeit und Strombelastbarkeit ermöglichen eine effiziente Funktion in beiden Bereichen.
Welche Frequenzgrenzen sind für den NTE 36 zu beachten?
Der NTE 36 ist für Hochfrequenzanwendungen konzipiert. Genaue Angaben zur maximalen Betriebsfrequenz (oft charakterisiert durch Parameter wie fT – Transitionsfrequenz) finden sich im offiziellen Datenblatt des Herstellers. Für optimale Ergebnisse sollte die Anwendung innerhalb dieser spezifizierten Grenzen erfolgen.
Wie unterscheidet sich das TO-3PJ-Gehäuse von anderen TO-Gehäusen?
Das TO-3PJ-Gehäuse ist ein robustes Metallgehäuse, das eine sehr gute Wärmeableitung ermöglicht. Es verfügt typischerweise über eine oder zwei Befestigungslöcher und eine integrierte Isolationsscheibe, was die Montage auf Kühlkörpern vereinfacht und elektrische Isolation gewährleistet. Dies unterscheidet es von kleineren oder rein kunststoffbasierten Gehäusen.
Kann der NTE 36 als Ersatz für andere Transistoren verwendet werden?
Grundsätzlich ja, sofern die elektrischen Parameter (Spannung, Strom, Leistung, Frequenzverhalten) des NTE 36 den Anforderungen der Ersatzschaltung entsprechen oder diese übertreffen. Es ist jedoch stets ratsam, die Spezifikationen des Originalbauteils und des NTE 36 sorgfältig zu vergleichen, um eine einwandfreie Funktion sicherzustellen.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem NTE 36 zu treffen?
Wie bei allen Halbleiterbauelementen sollten elektrostatische Entladungen (ESD) vermieden werden. Beim Löten sind die empfohlenen Löttemperaturen einzuhalten. Aufgrund der hohen Leistung und der möglichen Erwärmung im Betrieb ist eine sachgemäße Montage auf einem Kühlkörper und die Beachtung der Sicherheitshinweise im Datenblatt obligatorisch.
Gibt es spezielle Software-Tools oder Simulationen, die für die Auslegung mit dem NTE 36 empfohlen werden?
Die Auslegung mit Leistungstransistoren wie dem NTE 36 wird oft durch professionelle Simulationssoftware für elektronische Schaltungen unterstützt. Tools wie SPICE-basierte Simulatoren können helfen, das Verhalten des Transistors unter verschiedenen Betriebsbedingungen zu modellieren. Die genauen Modellparameter für den NTE 36 sind in der Regel im Datenblatt oder über den Hersteller verfügbar.
