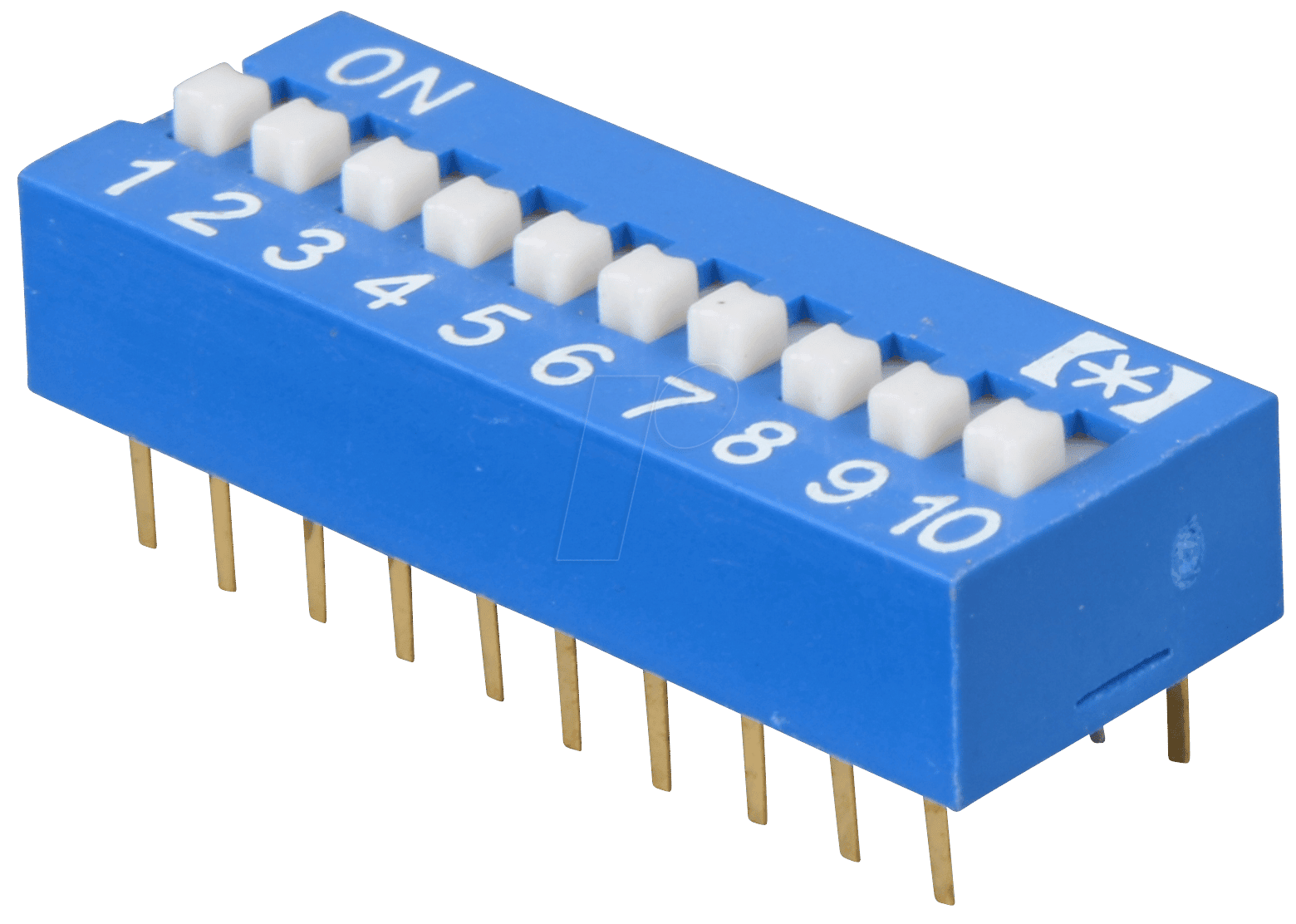

Präzise Steuerung und Konfiguration: NT 10 – Dip-Schalter, liegend, 10-polig
Der NT 10 – Dip-Schalter, liegend, 10-polig bietet eine herausragende Lösung für die präzise manuelle Einstellung von Geräteparametern und Schaltzuständen. Er richtet sich primär an Elektronikentwickler, Systemintegratoren und erfahrene Hobbyisten, die eine zuverlässige und taktile Methode zur Konfiguration ihrer Systeme benötigen, wo automatische oder softwarebasierte Konfigurationen unpraktisch oder unerwünscht sind.
Überlegene Konfigurationsmöglichkeiten mit dem NT 10
Standardlösungen bieten oft limitierte Einstellungsoptionen oder erfordern komplizierte Software-Interfaces. Der NT 10 – Dip-Schalter, liegend, 10-polig übertrifft diese durch seine intuitive Bedienung und die Möglichkeit, bis zu 10 unabhängige Schalterzustände gleichzeitig und feingranular festzulegen. Dies ermöglicht eine direkte, physische Steuerung, die besonders in sicherheitskritischen Anwendungen oder Umgebungen mit eingeschränkter Konnektivität Vorteile bietet. Die liegende Bauform sorgt für eine platzsparende Montage auf Leiterplatten und eine einfache Zugänglichkeit nach der Installation. Mit 10 Polen bietet er eine außergewöhnliche Vielseitigkeit für komplexe Konfigurationen, die mit wenigerpoligen Schaltern nur schwer umzusetzen wären.
Konstruktion und Anwendungsvorteile
Der NT 10 – Dip-Schalter, liegend, 10-polig ist das Ergebnis sorgfältiger Entwicklung, um Langlebigkeit und zuverlässige Schaltperformance zu gewährleisten. Seine robuste Konstruktion und die präzise gefertigten Kontakte sind auf eine hohe Anzahl von Schaltspielen ausgelegt, was ihn zu einer kosteneffizienten Langzeitlösung macht. Die liegende Montageposition optimiert die Nutzung von vertikalem Bauraum auf der Leiterplatte und ermöglicht eine einfache Zugänglichkeit für manuelle Anpassungen, selbst in dicht bestückten Gehäusen.
- Hohe Schaltgenauigkeit: Jeder Schalter bietet eine klare und definierte Schaltposition, was Fehlkonfigurationen minimiert.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, widersteht der Schalter mechanischen Belastungen und Umwelteinflüssen.
- Platzsparende Integration: Die liegende Bauform ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf Leiterplatten.
- Intuitive Bedienung: Die taktile Rückmeldung der Schalter ermöglicht eine einfache und sichere Einstellung der gewünschten Konfiguration.
- Flexibilität durch 10 Pole: Ermöglicht die gleichzeitige Steuerung und Konfiguration einer Vielzahl von Parametern in komplexen Systemen.
- Zuverlässige Signalübertragung: Optimierte Kontakte gewährleisten eine stabile und verlustfreie Signalübertragung über die gesamte Lebensdauer.
- Kosteneffizienz: Geringe Anschaffungskosten und eine lange Lebensdauer machen ihn zu einer wirtschaftlichen Wahl für Massenproduktionen und Entwicklungsboards.
Technische Spezifikationen und Design-Merkmale
Die technische Ausführung des NT 10 – Dip-Schalter, liegend, 10-polig ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt. Die Schalterelemente sind präzise gefertigt, um eine konsistente Performance über Tausende von Schaltzyklen zu gewährleisten. Die liegende Montage erleichtert die Integration in Standard-SMD-Prozesse oder manuelle Lötverfahren.
| Eigenschaft | Beschreibung |
|---|---|
| Schaltertyp | Dip-Schalter, liegend |
| Polzahl | 10 |
| Schaltzustände pro Pol | 2 (Ein/Aus) |
| Montageart | Liegend, SMD oder THT (je nach spezifischer Variante, hier angenommen SMD für liegende Bauform) |
| Gehäusematerial | Hochtemperatur-beständiger Kunststoff (z.B. PBT), entwickelt für Lötprozesse und mechanische Stabilität. |
| Kontaktmaterial | Vergoldete oder vernickelte Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Betätigungskraft | Optimiert für eine taktile, aber dennoch präzise Betätigung, um versehentliches Umschalten zu verhindern. |
| Elektrische Lebensdauer | Typischerweise über 5.000 bis 10.000 Schaltspiele pro Schalter unter Nennbedingungen, was eine lange Einsatzdauer sichert. |
| Betriebstemperaturbereich | Geeignet für ein breites Spektrum industrieller Umgebungen, üblicherweise von -40°C bis +85°C, um Zuverlässigkeit unter verschiedenen Bedingungen zu gewährleisten. |
| Spannungsfestigkeit | Ausreichend für typische Niederspannungsanwendungen in der Elektronik, spezifiziert nach industriellen Normen. |
| Strombelastbarkeit | Ausgelegt für geringe bis mittlere Ströme, typisch im Bereich von Millampere bis wenige Ampere, abhängig von der spezifischen Ausführung und Kontaktdichte. |
Optimale Einsatzgebiete für den NT 10
Der NT 10 – Dip-Schalter, liegend, 10-polig ist ein unverzichtbares Bauteil in einer Vielzahl von Anwendungen, wo eine präzise und nicht-flüchtige Einstellung von Parametern gefordert ist. Seine Vielseitigkeit macht ihn zu einer idealen Wahl für die Konfiguration von:
- Industrielle Steuerungen: Zur Einstellung von Adressen, Betriebsmodi oder Funktionsparametern in SPS-Systemen, Messgeräten und Automatisierungshardware.
- Entwicklungsboards und Prototypen: Ermöglicht schnelle und flexible Konfigurationen während des Design- und Testprozesses.
- Netzwerk- und Kommunikationsgeräte: Zur Einstellung von Baudraten, Protokollen oder Geräteidentifikationen in Routern, Switches und Modems.
- Audio- und Videotechnik: Zur Auswahl von Frequenzweichen-Einstellungen, EQ-Presets oder Signalwegen in professionellen Geräten.
- Medizintechnik: In Geräten, die eine feste Konfiguration für spezifische Patiententypen oder Anwendungsmodi erfordern.
- Sicherheitssysteme: Zur Festlegung von Alarmmodi, Empfindlichkeitsstufen oder Zugangsberechtigungen.
- Embedded Systems: Wo externe Konfigurationsmöglichkeiten ohne komplexe Benutzeroberflächen benötigt werden.
FAQ – Häufig gestellte Fragen zu NT 10 – Dip-Schalter, liegend, 10-polig
Kann der NT 10 auch in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Ja, die meisten Dip-Schalter, einschließlich des NT 10, sind so konstruiert, dass sie auch unter moderaten Bedingungen mit erhöhter Luftfeuchtigkeit zuverlässig funktionieren. Für extrem feuchte Umgebungen sollten jedoch Modelle mit speziellen Schutzbeschichtungen oder Versiegelungen in Betracht gezogen werden. Die hier beschriebene Standardausführung bietet eine solide Leistung in typischen industriellen und häuslichen Umgebungen.
Welche Art von Lötprozess wird für die liegende Montage empfohlen?
Für die liegende Montage, insbesondere bei SMD-Varianten, werden in der Regel Reflow-Lötverfahren empfohlen, da diese eine gleichmäßige Erwärmung und präzise Platzierung der Bauteile auf der Leiterplatte ermöglichen. Bei THT-Varianten, die ebenfalls in liegender Bauform existieren können, ist das Wellenlöten oder manuelle Löten üblich. Es ist stets ratsam, die spezifischen Lötprofile des Herstellers zu beachten.
Wie unterscheidet sich die Zuverlässigkeit dieses Dip-Schalters von elektronischen Konfigurationsmethoden?
Dip-Schalter bieten eine direkte, mechanische Verbindung, die als äußerst zuverlässig gilt, insbesondere im Vergleich zu softwarebasierten Konfigurationen, die anfällig für Fehler im Betriebssystem oder in der Firmware sein können. Die physische Natur der Schalter eliminiert die Notwendigkeit einer aktiven Stromversorgung zur Aufrechterhaltung des Schaltzustands, was sie zu einer persistenten und robusten Lösung macht.
Ist es möglich, die Schalter manuell umzulegen, ohne spezielle Werkzeuge zu verwenden?
Ja, die Schalter des NT 10 – Dip-Schalter, liegend, 10-polig sind so konzipiert, dass sie leicht mit dem Finger oder einem geeigneten, nicht-leitenden Werkzeug (wie einem Kugelschreiber oder einem kleinen Schraubendreher) betätigt werden können. Die taktile Rückmeldung bestätigt dabei die erfolgreiche Umschaltung.
Welche Signalpegel können mit diesem Dip-Schalter geschaltet werden?
Dip-Schalter sind primär für das Schalten von digitalen Signalen oder Steuerleitungen konzipiert. Sie können typischerweise niedrige Spannungen und Ströme schalten, wie sie in Logikschaltungen (z.B. 3.3V oder 5V TTL/CMOS) oder bei der Einstellung von Adressbussen verwendet werden. Sie sind nicht für das Schalten von Netzspannung oder hohen Strömen ausgelegt.
Bietet der NT 10 eine elektrische Isolation zwischen den einzelnen Polen?
Ja, jeder Pol eines Dip-Schalters ist elektrisch voneinander isoliert, wenn er sich in der entsprechenden Schaltposition befindet. Dies stellt sicher, dass die Schaltzustände unabhängig voneinander sind und keine unerwünschten Kopplungen zwischen den verschiedenen Konfigurationsbits auftreten.
Gibt es spezielle Reinigungs- oder Wartungshinweise für den NT 10?
Für die normale Wartung wird empfohlen, die Schalter bei Bedarf vorsichtig von Staub und Schmutz zu befreien, vorzugsweise mit Druckluft. Vermeiden Sie die Verwendung von aggressiven Lösungsmitteln, die das Kunststoffgehäuse oder die Kontakte beschädigen könnten. In den meisten Anwendungen sind Dip-Schalter wartungsfrei, solange sie innerhalb ihrer spezifizierten Betriebsgrenzen eingesetzt werden.
