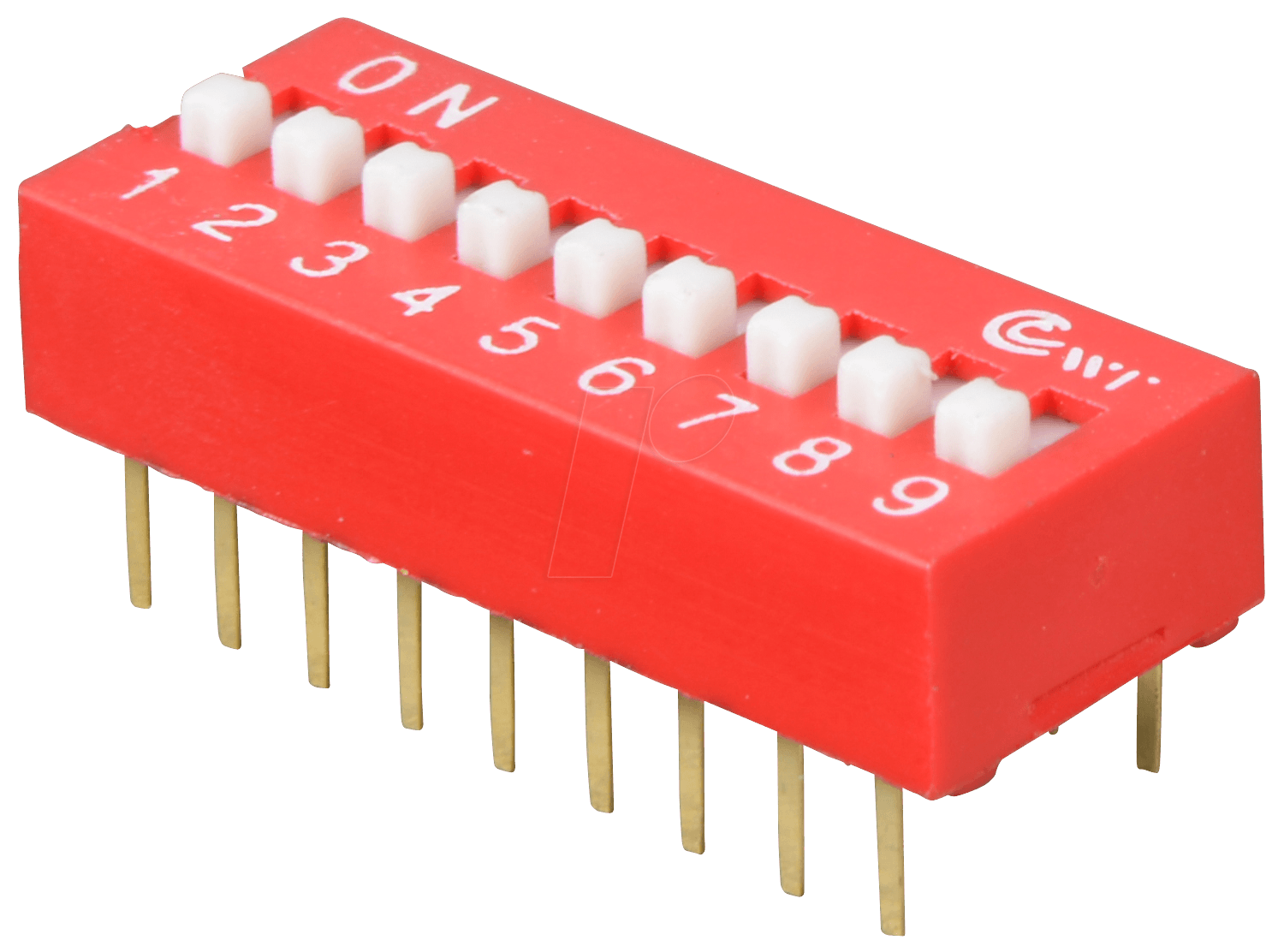

NT 09 – Ihr Präzisionswerkzeug für die Konfiguration komplexer Elektronik
Der NT 09 – Dip-Schalter, liegend, 9-pol ist die essenzielle Komponente für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und präzise Einstellung von elektronischen Systemen benötigen. Er löst das Problem der manuellen und fehleranfälligen Konfiguration von bis zu neun unabhängigen Parametern in einer einzigen, kompakten Einheit.
Überlegene Konfiguration mit dem NT 09 – Dip-Schalter, liegend, 9-pol
Im Vergleich zu herkömmlichen Konfigurationsmethoden oder weniger poligen Schaltern bietet der NT 09 – Dip-Schalter, liegend, 9-pol eine unübertroffene Effizienz und Sicherheit. Seine liegende Bauform optimiert den Platzbedarf auf Leiterplatten, während die 9polige Ausführung die gleichzeitige Steuerung einer größeren Anzahl von Funktionen ermöglicht. Dies reduziert die Komplexität von Schaltungen und minimiert das Risiko von Fehlkonfigurationen.
Maximale Flexibilität und Zuverlässigkeit
Der NT 09 – Dip-Schalter, liegend, 9-pol ist konzipiert, um Ihren Anforderungen an Flexibilität und Langlebigkeit gerecht zu werden:
- Hohe Schaltpunktzahl: Mit 9 unabhängigen Schaltelementen ermöglicht er eine feingranulare Steuerung von Systemparametern, von Adressierung bis hin zu Betriebsmodi.
- Platzsparende Bauform: Die liegende (horizontal) Montage prädestiniert ihn für Anwendungen mit begrenztem vertikalem Bauraum auf Leiterplatten, was eine höhere Integrationsdichte ermöglicht.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantiert der NT 09 eine hohe mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen, was eine lange Lebensdauer auch unter anspruchsvollen Bedingungen sichert.
- Klare Schaltzustandsanzeige: Die markierte Schaltwippe bietet eine intuitive und eindeutige Anzeige des jeweiligen Schaltzustands (ON/OFF), was die Inbetriebnahme und Wartung erleichtert.
- Präzise Kontaktierung: Die Gold- oder verzinnte Kontaktierung sorgt für geringe Übergangswiderstände und verhindert Oxidation, was eine zuverlässige Signalübertragung über die gesamte Lebensdauer gewährleistet.
- Umfassende Anwendungsbreite: Von der Embedded-Systementwicklung über industrielle Steuerungen bis hin zu Laborelektronik – der NT 09 ist universell einsetzbar.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | NT 09 |
| Schaltertyp | Dip-Schalter, liegend |
| Anzahl der Pole | 9-polig |
| Schaltfunktion pro Pol | SPST (Single Pole Single Throw) – Einzelschalter mit zwei stabilen Zuständen (OFF/ON) |
| Montageart | Durchsteckmontage (Through-Hole) auf Leiterplatte |
| Betätigungsrichtung | Horizontal (liegend) |
| Gehäusematerial | Hochwertiger Thermoplast (typischerweise PBT oder LCP) für hohe Temperaturbeständigkeit und mechanische Festigkeit. |
| Kontaktmaterial | Phosphorbronze mit Vergoldung oder Verzinnung für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Elektrische Lebensdauer | Mindestens 10.000 Schaltspiele pro Schalter, spezifikationsabhängig. |
| Nennspannung | Bis zu 50V DC, spezifikationsabhängig. |
| Nennstrom | Bis zu 100mA (DC), spezifikationsabhängig. |
| Betriebstemperaturbereich | -40°C bis +85°C, spezifikationsabhängig. |
| Isolationswiderstand | ≥ 100 MΩ bei 500V DC. |
| Dielektrische Festigkeit | 500V AC für 1 Minute (zwischen benachbarten Kontakten und Kontakt zu Gehäuse). |
Anwendungsbereiche des NT 09 – Dip-Schalter, liegend, 9-pol
Die Vielseitigkeit des NT 09 – Dip-Schalter, liegend, 9-pol erschließt sich in einer breiten Palette von technologischen Anwendungen:
- Adressierung von Geräten: In Bussystemen oder Netzwerken zur eindeutigen Identifikation von mehreren Geräten, die über eine gemeinsame Schnittstelle kommunizieren. Dies ist entscheidend für die Vermeidung von Adresskollisionen.
- Konfiguration von Peripheriegeräten: Einstellung von Betriebsmodi, Baudraten oder anderen Parametern bei Peripheriegeräten, um sie an spezifische Hostsysteme anzupassen.
- Jumper-Ersatz in Embedded-Systemen: Eine moderne und wartungsfreundlichere Alternative zu traditionellen Jumper-Einstellungen, die oft verloren gehen oder falsch gesetzt werden können.
- Entwicklung und Prototyping: Ermöglicht schnelle und flexible Anpassungen von Schaltungsfunktionen während der Entwicklungsphase, ohne dass ein Neu-Design der Leiterplatte erforderlich ist.
- Industrielle Automatisierung: Zur Konfiguration von Steuerungsparametern an speicherprogrammierbaren Steuerungen (SPS), Sensoren oder Aktoren.
- Test- und Messgeräte: Einstellung von Messbereichen, Kalibrierungsmodi oder speziellen Testfunktionen.
- Audio- und Videotechnik: Feinabstimmung von Audio-Signalwegen, Frequenzeinstellungen oder Betriebsarten in professionellen Geräten.
Präzision und Kontrolle für Ihre Elektronikprojekte
Der NT 09 – Dip-Schalter, liegend, 9-pol ist mehr als nur eine Komponente; er ist ein Garant für präzise Kontrolle und zuverlässige Funktion Ihrer elektronischen Systeme. Die durchdachte Konstruktion und die Auswahl hochwertiger Materialien gewährleisten, dass Sie sich auf die Stabilität und Genauigkeit der Einstellungen verlassen können. Die liegende Montageform ist ein wesentlicher Vorteil, wenn es darum geht, den Platz auf der Leiterplatte optimal auszunutzen, was insbesondere bei kompakten Designs von entscheidender Bedeutung ist. Dies ermöglicht Ihnen, auch in Gehäusen mit geringer Bauhöhe die gewünschte Funktionalität unterzubringen. Die klare Beschriftung und die taktile Rückmeldung der Schalter machen die Bedienung intuitiv und reduzieren Fehlerquellen, die bei der Konfiguration komplexer Systeme auftreten können. Jede einzelne der neun Schaltpositionen ist unabhängig und erlaubt eine präzise Einstellung jedes einzelnen Parameters. Dies ist fundamental für Anwendungen, bei denen eine feine Abstimmung erforderlich ist, um die optimale Leistung des Systems zu erzielen. Die robuste Bauweise stellt sicher, dass der Schalter auch unter Vibrationen oder Temperaturschwankungen seine Funktion beibehält, was ihn ideal für den Einsatz in rauen Umgebungen macht.
FAQ – Häufig gestellte Fragen zu NT 09 – Dip-Schalter, liegend, 9-pol
Was bedeutet „liegend“ bei einem Dip-Schalter?
Die Bezeichnung „liegend“ bezieht sich auf die Orientierung der Schalterbetätigung. Bei einem liegenden Dip-Schalter werden die Schaltwippen horizontal zur Leiterplatte betätigt, im Gegensatz zu vertikalen Schaltern, die senkrecht zur Leiterplatte stehen. Diese Bauform ist oft platzsparender in der Höhe.
Welche Art von Kontakten verwendet der NT 09?
Der NT 09 – Dip-Schalter, liegend, 9-pol ist typischerweise mit hochwertigen Kontakten aus Phosphorbronze ausgestattet, die für verbesserte Leitfähigkeit und Langlebigkeit entweder vergoldet oder verzinnt sind. Diese Oberflächenbehandlung schützt vor Oxidation und gewährleistet einen stabilen Kontakt über viele Schaltzyklen hinweg.
Ist der NT 09 für den Einsatz in industriellen Umgebungen geeignet?
Ja, aufgrund seiner robusten Konstruktion, der hochwertigen Materialien und des weiten Betriebstemperaturbereichs ist der NT 09 – Dip-Schalter, liegend, 9-pol sehr gut für den Einsatz in industriellen Umgebungen geeignet, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
Wie beeinflusst die 9-polige Ausführung die Konfigurationsmöglichkeiten?
Die 9-polige Ausführung ermöglicht die gleichzeitige Einstellung von bis zu neun unabhängigen Parametern. Dies bietet eine wesentlich höhere Flexibilität und Präzision bei der Konfiguration von elektronischen Geräten im Vergleich zu Schaltern mit weniger Polen.
Welche Vorteile bietet die liegende Bauform gegenüber vertikalen Dip-Schaltern?
Die liegende Bauform ist insbesondere vorteilhaft bei Anwendungen mit begrenztem vertikalem Bauraum auf der Leiterplatte. Sie ermöglicht eine höhere Integrationsdichte und kann die Installation in flachen Gehäusen erleichtern. Zudem kann die horizontale Betätigung für manche Anwender intuitiver sein.
Kann der NT 09 für empfindliche analoge Signale verwendet werden?
Ja, die hochwertigen, vergoldeten oder verzinnten Kontakte des NT 09 gewährleisten geringe Übergangswiderstände und eine stabile Signalübertragung, was ihn auch für die Konfiguration empfindlicher analoger Signale geeignet macht, solange die Nennstrom- und Spannungsanforderungen eingehalten werden.
Ist eine spezielle Löttechnik für die Montage des NT 09 erforderlich?
Der NT 09 ist für die Durchsteckmontage (Through-Hole) konzipiert und kann mittels Standard-Lötverfahren wie Wellenlöten oder Handlöten montiert werden. Die spezifischen Lötprofile und Flussmittel sollten den Herstellerempfehlungen für die verwendeten Materialien entsprechen, um optimale Ergebnisse zu erzielen.
