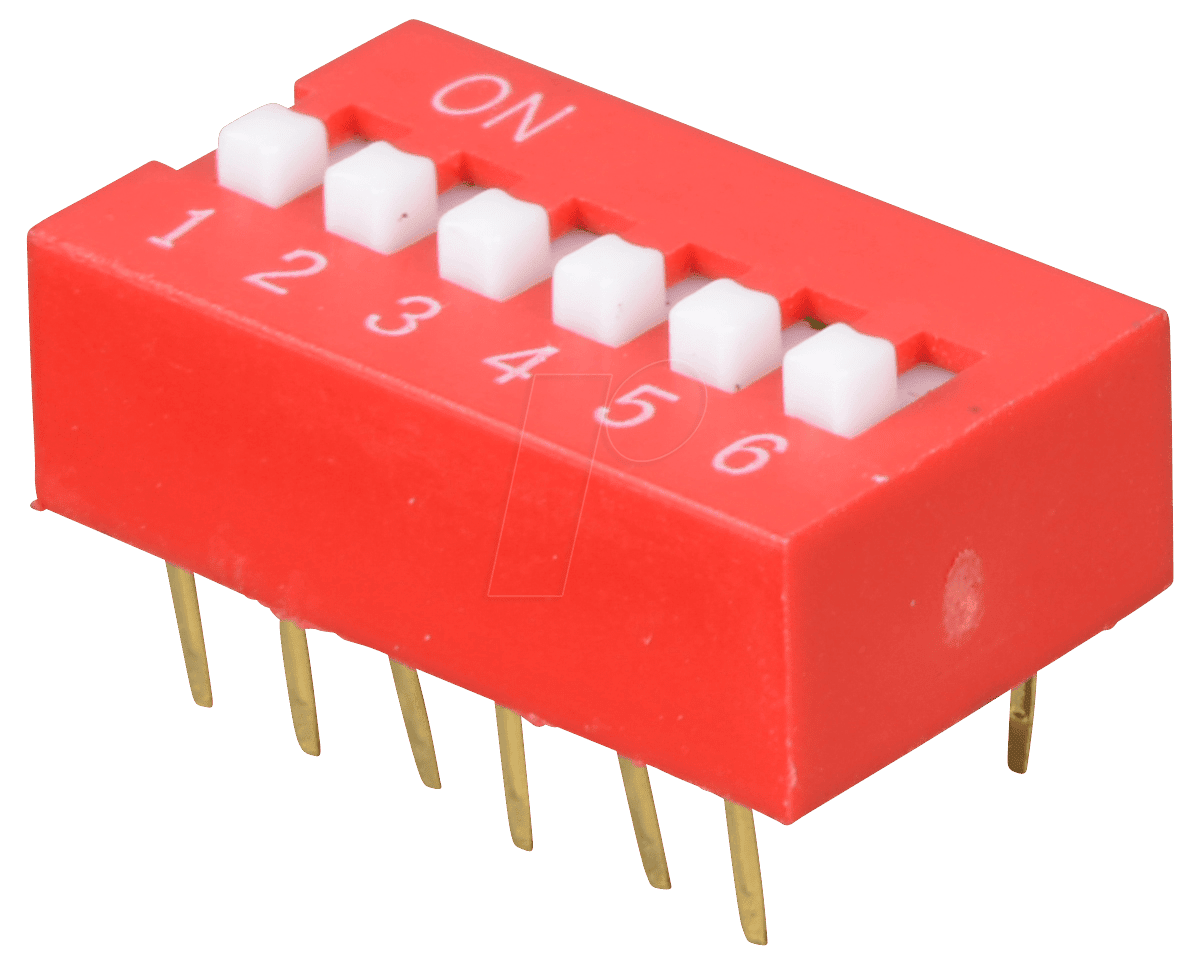

Präzise Konfiguration für Ihre Elektronikprojekte: NT 06 – Liegender 6-poliger Dip-Schalter
Der NT 06 – liegender 6-poliger Dip-Schalter ist die ideale Lösung für präzise und zuverlässige Konfigurationen in einer Vielzahl von elektronischen Geräten und Steuerungen. Wenn Sie eine feinfühlige Einstellung von Parametern, die einfache Auswahl von Betriebszuständen oder die Implementierung von Adressierungen benötigen, bietet dieser Dip-Schalter eine robuste und benutzerfreundliche Schnittstelle, die direkt in Ihre Platinen oder Gehäuse integriert werden kann.
Überlegene Funktionalität und Zuverlässigkeit
Im Gegensatz zu weniger spezialisierten Schaltelementen oder Software-basierten Konfigurationen, die oft umständlich oder fehleranfällig sind, ermöglicht der NT 06 – Dip-Schalter eine direkte, physische Einstellung von bis zu sechs individuellen Schaltzuständen. Dies garantiert nicht nur eine unmittelbare Rückmeldung über den eingestellten Wert, sondern auch eine hohe Immunität gegenüber elektromagnetischen Störungen und Software-Fehlern. Die liegende Bauform optimiert zudem den Platzbedarf auf der Leiterplatte, was ihn zur bevorzugten Wahl für kompakte Designs macht.
Vorteile des NT 06 – Liegender 6-poliger Dip-Schalter
- Einfache und sichere Einstellung: Intuitive Bedienung durch physische Schiebeelemente ermöglicht schnelle und fehlerfreie Konfigurationen.
- Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Kontakte sorgen für eine langfristig stabile Signalübertragung und Schaltfunktion, auch unter anspruchsvollen Bedingungen.
- Kompakte Bauform: Die liegende Montage (horizontal) spart wertvollen Platz auf der Leiterplatte und ermöglicht die Integration in flache Gehäuse.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Geräteadressierung über Funktionswahl bis hin zur Kalibrierung von Systemen.
- Kosteneffiziente Lösung: Bietet eine kostengünstige und direkte Methode zur Parametrisierung ohne den Bedarf an komplexer Software oder Mikrokontroller-Programmierung für einfache Einstellungen.
- Visuelle Bestätigung: Die klare Position der Schalter bietet eine sofortige visuelle Bestätigung des eingestellten Zustands.
Technische Spezifikationen und Design-Merkmale
Der NT 06 – liegender 6-poliger Dip-Schalter ist für anspruchsvolle elektronische Anwendungen konzipiert. Seine Konstruktion legt Wert auf Langlebigkeit, Präzision und einfache Integration. Die verwendeten Materialien und die Fertigungspräzision gewährleisten eine zuverlässige Performance über die gesamte Lebensdauer des Produkts.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Dip-Schalter, liegend (horizontal) |
| Anzahl der Pole | 6-polig (6 unabhängige Schalter) |
| Schaltfunktion | SPST (Single Pole Single Throw) pro Position |
| Betätigungsart | Schieber (Slider) |
| Montageart | SMD (Surface Mount Device) oder THT (Through-Hole Technology) – [Hier ggf. spezifische Variante einfügen, falls bekannt. Falls nicht: „Verfügbar in Varianten für gängige Leiterplattenmontagen.“] |
| Gehäusematerial | Hochtemperaturbeständiger Kunststoff (z.B. PBT), bietet exzellente Isolation und mechanische Stabilität. |
| Kontaktmaterial | Vergoldete Phosphorbronze oder ähnliche Legierung für geringen Übergangswiderstand und Korrosionsbeständigkeit. |
| Elektrische Lebensdauer | Mindestens 10.000 Schaltzyklen pro Pol unter Nennbedingungen. |
| Max. Schaltspannung | Typischerweise 24V DC / 25V AC (genaue Spezifikation je nach Modell prüfen). |
| Max. Schaltstrom | Typischerweise 25mA bis 100mA DC (genaue Spezifikation je nach Modell prüfen). |
| Betriebstemperaturbereich | -25°C bis +70°C (Standard, kann je nach Modell variieren). |
| Abmessungen (L x B x H) | Die spezifischen Abmessungen sind modellabhängig und optimiert für geringen Platzbedarf auf der Leiterplatte. |
| Farbe des Gehäuses | Schwarz oder Grau, mit klarer Beschriftung der Positionen. |
Anwendungsbereiche des NT 06 – Dip-Schalter
Die Vielseitigkeit des NT 06 – liegender 6-poliger Dip-Schalter eröffnet zahlreiche Einsatzmöglichkeiten in verschiedenen Technologie- und Elektroniksegmenten:
Industrielle Automatisierung und Steuerungstechnik
In industriellen Umgebungen spielt die präzise Einstellung von Steuerungsgeräten, Sensoren und Aktoren eine entscheidende Rolle. Der NT 06 ermöglicht die einfache Konfiguration von Adresscodes für Bussysteme, die Auswahl von Betriebsmodi für Maschinensteuerungen, die Einstellung von Messbereichen für Sensoren oder die Aktivierung/Deaktivierung spezifischer Funktionen von SPS-Modulen. Die Robustheit und Zuverlässigkeit sind hierbei von höchster Bedeutung, um einen unterbrechungsfreien Betrieb sicherzustellen.
Telekommunikation und Netzwerktechnik
In der Telekommunikationsinfrastruktur und in Netzwerkgeräten werden Dip-Schalter oft zur Einstellung von Geräteadressen, zur Auswahl von Kommunikationsprotokollen oder zur Konfiguration von Schnittstellenparametern verwendet. Der 6-polige NT 06 bietet hier ausreichend Flexibilität, um komplexe Konfigurationen zu realisieren, die für eine reibungslose Datenübertragung und Gerätekommunikation unerlässlich sind.
Mess- und Prüfgeräte
Bei der Entwicklung und dem Einsatz von Mess- und Prüfgeräten ist die exakte Einstellung von Parametern wie Messbereichen, Abtastraten oder Kalibrierungsfaktoren kritisch. Der NT 06 ermöglicht eine einfache und reproduzierbare Konfiguration dieser Einstellungen, was die Genauigkeit und Verlässlichkeit der Messergebnisse gewährleistet.
Consumer Electronics und Prototyping
Auch im Bereich der Unterhaltungselektronik, bei der Entwicklung von Haushaltsgeräten oder im Prototyping für Maker und Hobbyisten bietet der NT 06 eine praktische Möglichkeit zur Anpassung von Gerätefunktionen. Ob es darum geht, verschiedene Betriebsmodi einer Schaltung auszuwählen oder eine einfache Adressierung für mehrere Geräte zu implementieren – der liegende Dip-Schalter ist eine kostengünstige und effiziente Lösung.
Embedded Systems und Platinen-Design
In Embedded Systems, wo Platz oft ein kritischer Faktor ist, zeichnet sich der liegende Dip-Schalter durch seine platzsparende Bauform aus. Er lässt sich problemlos auf Leiterplatten integrieren und ermöglicht die einfache Parametrisierung von Systemen direkt nach der Fertigung oder bei der Installation. Dies reduziert den Bedarf an komplexen Konfigurations-Interfaces und vereinfacht den gesamten Entwicklungsprozess.
Häufig gestellte Fragen zum NT 06 – Dip-Schalter, liegend, 6-polig
FAQ – Häufig gestellte Fragen zu NT 06 – Dip-Schalter, liegend, 6-polig
Was bedeutet „liegend“ bei einem Dip-Schalter?
Die Bezeichnung „liegend“ (oder horizontal) bezieht sich auf die Ausrichtung des Schalterelements. Bei einem liegenden Dip-Schalter sind die Betätigungshebel parallel zur Leiterplatte angeordnet, was eine geringere Bauhöhe im Vergleich zu vertikalen (stehenden) Dip-Schaltern ermöglicht. Dies ist besonders vorteilhaft für Anwendungen mit begrenztem Bauraum.
Für welche Art von Anwendungen ist ein 6-poliger Dip-Schalter am besten geeignet?
Ein 6-poliger Dip-Schalter bietet 6 unabhängige Schaltkontakte, was ihn ideal für Konfigurationen macht, die eine moderate Anzahl von Einstellungen erfordern. Beispiele hierfür sind die Einstellung von 64 verschiedenen Adressen (2^6), die Auswahl von 64 verschiedenen Funktionen oder die Kombination von mehreren Einstellungen zur Steuerung komplexerer Abläufe.
Wie wird die Zuverlässigkeit eines Dip-Schalters sichergestellt?
Die Zuverlässigkeit eines Dip-Schalters wird durch mehrere Faktoren bestimmt: die Qualität der Kontaktmaterialien (oft vergoldete Legierungen zur Vermeidung von Oxidation), die Präzision der mechanischen Führung der Schieber, das verwendete Gehäusematerial (das gegen Umwelteinflüsse wie Feuchtigkeit und Staub schützen sollte) und die Einhaltung der Nennwerte für Spannung und Strom. Der NT 06 wurde für Langlebigkeit und konstante Performance konzipiert.
Kann der NT 06 Dip-Schalter auch für höhere Ströme oder Spannungen verwendet werden?
Die in den Spezifikationen angegebenen maximalen Schaltspannungen und -ströme sind die empfohlenen Grenzwerte, um eine zuverlässige Funktion und eine lange Lebensdauer des Schalters zu gewährleisten. Eine Überschreitung dieser Werte kann zu Beschädigungen, Fehlfunktionen oder vorzeitigem Verschleiß führen. Für Anwendungen mit höheren Anforderungen sind spezielle Relais oder Leistungsschalter erforderlich.
Ist der NT 06 Dip-Schalter für den Einsatz in rauen Umgebungen geeignet?
Die Eignung für raue Umgebungen hängt stark von der spezifischen Ausführung des Dip-Schalters ab. Standardmäßig sind Dip-Schalter für normale Betriebsumgebungen konzipiert. Spezielle Varianten können jedoch über verbesserte Abdichtung (z.B. IP-Schutzklassen) oder widerstandsfähigere Materialien verfügen. Der NT 06 ist für typische industrielle und Elektronikanwendungen ausgelegt, wobei die genauen Umgebungsbedingungen stets zu berücksichtigen sind.
Wie werden die einzelnen Positionen eines Dip-Schalters auf der Leiterplatte angeschlossen?
Jeder Pol eines Dip-Schalters hat in der Regel zwei Anschlusspins auf der Leiterplatte. Wenn der Schalter betätigt wird, verbindet der bewegliche Kontakt innerhalb des Schalters diese beiden Pins. Je nach Schaltlogik (z.B. Schließen oder Öffnen eines Stromkreises) werden diese Pins mit anderen Komponenten oder Signalpfaden auf der Leiterplatte verbunden.
Welche Vorteile bietet die Verwendung eines physischen Dip-Schalters gegenüber einer Software-Konfiguration?
Physische Dip-Schalter bieten eine direkte, unkomplizierte und sofort sichtbare Konfiguration, die keine Software-Installation oder -Programmierung erfordert. Sie sind unempfindlich gegenüber Software-Fehlern, Systemabstürzen oder Updates und bieten eine klare visuelle Rückmeldung über den eingestellten Zustand. Dies macht sie besonders zuverlässig für sicherheitskritische Einstellungen oder für Geräte, die von Personen ohne tiefgreifende technische Kenntnisse konfiguriert werden müssen.
