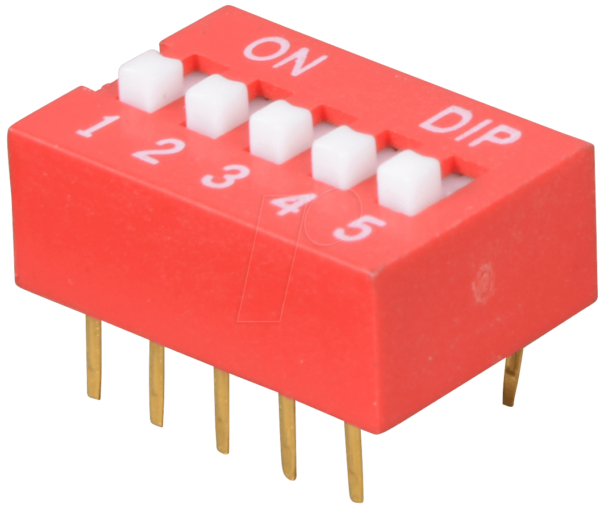

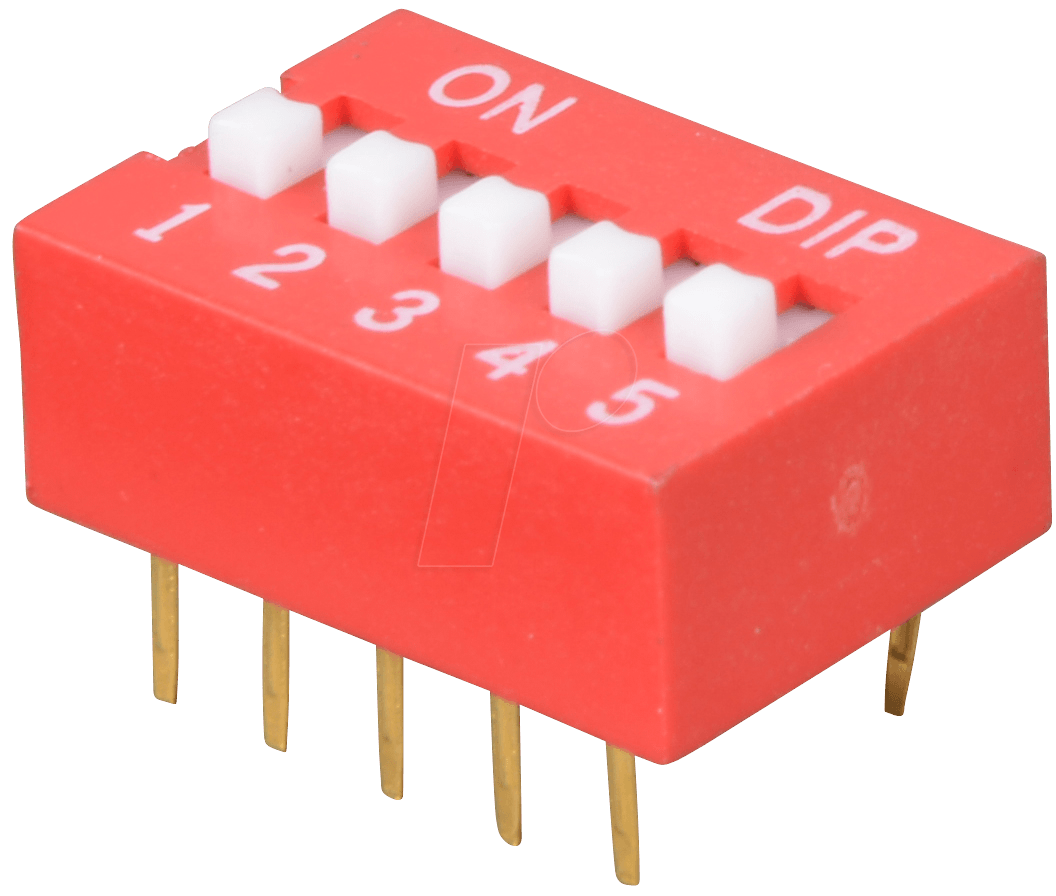

Optimale Konfiguration und zuverlässige Steuerung mit dem NT 05 – liegender 5-poliger Dip-Schalter
Der NT 05 – liegender 5-poliger Dip-Schalter ist die ideale Lösung für Entwickler und Technikbegeisterte, die eine präzise und feingranulare Konfiguration von elektronischen Geräten und Systemen benötigen. Wenn Sie nach einer robusten, langlebigen und einfach zu integrierenden Methode suchen, um verschiedene Betriebsmodi oder Einstellungen einzustellen, ohne auf komplexe Software oder umständliche Menüs zurückgreifen zu müssen, dann ist dieser Dip-Schalter die überlegene Wahl gegenüber ad-hoc-Lösungen oder weniger standardisierten Schaltelementen.
Präzision und Flexibilität für Ihre Projekte
Der NT 05 bietet mit seinen 5 unabhängigen Polen eine bemerkenswerte Flexibilität bei der Implementierung individueller Schaltszenarien. Jede Schalterstellung kann eine spezifische Funktion aktivieren oder deaktivieren, was ihn perfekt für die Konfiguration von Steuerplatinen, die Auswahl von Adressbits, die Aktivierung von Testmodi oder die Einstellung von Betriebsparametern macht. Die liegende Bauform optimiert den Platzbedarf auf Leiterplatten, während die 5-polige Ausführung eine hohe Anzahl an Einstellungskombinationen ermöglicht.
Hervorragende Leistung und Zuverlässigkeit
Bei der Entwicklung von Elektronik und IT-Systemen sind Zuverlässigkeit und Langlebigkeit entscheidend. Der NT 05 – liegender 5-poliger Dip-Schalter wurde für diese Anforderungen konzipiert:
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, widersteht der Schalter mechanischer Beanspruchung und gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.
- Präzise Schaltkontakte: Die verwendeten Kontakte bieten eine geringe Übergangswiderstand und eine hohe Schaltspielzahl, was für eine konstante und zuverlässige Signalübertragung sorgt.
- Einfache Handhabung: Die ergonomisch gestalteten Schieberegler ermöglichen eine intuitive Bedienung und klare Stellungserkennung, selbst bei engen Einbaulagen.
- Liegende Bauform: Diese Bauform reduziert die Höhe des Bauteils auf der Leiterplatte und ermöglicht eine dichtere Bestückung, was besonders in kompakten Gehäusen von Vorteil ist.
- Industriestandard-Konformität: Die Pin-Belegung und Abmessungen entsprechen gängigen Standards, was die Integration in bestehende Designs und Produktionsprozesse erleichtert.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von der Prototypenentwicklung über industrielle Steuerungen bis hin zu Unterhaltungselektronik.
Technische Spezifikationen und Materialbeschaffenheit
Der NT 05 – liegender 5-poliger Dip-Schalter zeichnet sich durch seine sorgfältige Konstruktion und die Auswahl geeigneter Werkstoffe aus, die seine Leistungsfähigkeit und Langlebigkeit gewährleisten. Die präzise Fertigung der mechanischen Komponenten und elektrischen Kontakte ist entscheidend für seine zuverlässige Funktion in anspruchsvollen Umgebungen.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | NT 05 |
| Schaltertyp | Dip-Schalter |
| Bauform | Liegend (Horizontal) |
| Anzahl der Pole | 5 |
| Schaltfunktion pro Pol | SPST (Single Pole Single Throw) – jede Position schaltet einen einzelnen Kontakt. |
| Betätigungselement | Schieberegler mit klar definierten Schaltpositionen. |
| Gehäusematerial | Hochwertiger, thermisch beständiger Kunststoff (z.B. PBT – Polybutylenterephthalat), der eine gute Isolation und mechanische Stabilität bietet. |
| Kontaktmaterial | Legierter Messing- oder Phosphorbronze-Kontakt mit Vergoldung oder Zinn-Nickel-Beschichtung für minimale Übergangswiderstände und Korrosionsbeständigkeit. |
| Elektrische Lebensdauer (Schaltspiele) | Typischerweise > 10.000 Schaltspiele, was auf eine hohe Belastbarkeit und Zuverlässigkeit hinweist. |
| Betriebstemperaturbereich | Standardmäßig ausgelegt für Temperaturen von -25°C bis +70°C, abhängig von der genauen Spezifikation des Herstellers. Dies erlaubt den Einsatz in vielen industriellen und Consumer-Umgebungen. |
| Nennspannung und Strombelastbarkeit | Häufig spezifiziert für 25VDC bei 100mA oder 50VDC bei 25mA, was für digitale Logikschaltungen und Steuersignale ausreichend ist. Höhere Nennwerte sind je nach Ausführung möglich. |
| Pin-Abstand (Pitch) | Standardmäßig 2.54 mm (0.1 Zoll) für einfache Bestückung auf Standard-Lochrasterplatinen oder SMD-Pendants. |
| Schutzart (je nach Ausführung) | Optional erhältlich mit Abdichtungen zum Schutz vor Staub und Feuchtigkeit, was ihn für raue Umgebungen geeignet macht. |
| Montageart | Oberflächenmontage (SMD) oder Durchsteckmontage (THT) – je nach spezifischer Variante des NT 05. Die liegende Bauform ist hierbei zentral. |
Anwendungsbereiche und Implementierungsszenarien
Der NT 05 – liegender 5-poliger Dip-Schalter findet aufgrund seiner Vielseitigkeit und Zuverlässigkeit in zahlreichen technischen Bereichen Anwendung. Seine primäre Funktion liegt in der Bereitstellung einer physikalischen Schnittstelle zur Konfiguration von Geräten, was ihn zu einem unverzichtbaren Bauteil in vielen Entwicklungs- und Produktionsprozessen macht.
- Industrielle Automatisierung: Zur Einstellung von Maschinenparametern, Adressierung von Steuergeräten, Konfiguration von I/O-Modulen oder zur Auswahl von Betriebsmodi in SPS-Systemen.
- Prototypenentwicklung und Laboranwendungen: Ermöglicht schnelle und flexible Konfigurationsänderungen bei der Entwicklung neuer Schaltungen, Tests von Algorithmen oder der Erforschung neuer technischer Lösungen.
- Telekommunikationssysteme: Zur Einstellung von Vermittlungsparametern, Konfiguration von Netzwerkkarten oder zur Auswahl von Betriebsarten in Kommunikationsgeräten.
- Embedded Systeme: Integration in Steuerplatinen von Haushaltsgeräten, industrielle Steuerungen oder Messinstrumente zur feingranularen Anpassung von Funktionen und Parametern.
- Test- und Messgeräte: Zur Auswahl spezifischer Testsequenzen, Kalibrierungseinstellungen oder zur Simulation verschiedener Betriebszustände.
- Embedded-PCs und Single Board Computer: Zur Konfiguration von Boot-Modi, Speichereinstellungen oder zur Auswahl von Schnittstellenkonfigurationen.
- Medizintechnik: In Geräten, bei denen eine einfache und zuverlässige manuelle Konfiguration der Einstellungen erforderlich ist, z.B. zur Auswahl von Patientenmodi oder Geräteparametern.
Die liegende Bauform ist dabei besonders vorteilhaft in Gehäusen mit begrenztem vertikalem Bauraum, wie sie in vielen kompakten elektronischen Geräten üblich sind. Die 5-polige Ausführung erlaubt eine umfangreiche Adressierung oder die Auswahl aus 32 verschiedenen Kombinationen (2^5), was eine differenzierte Einstellung von Parametern ermöglicht, ohne auf komplexe Software-Konfigurationen zurückgreifen zu müssen.
FAQ – Häufig gestellte Fragen zu NT 05 – Dip-Schalter, liegend, 5-polig
Was ist ein Dip-Schalter und wofür wird er typischerweise verwendet?
Ein Dip-Schalter (Dual In-line Package Switch) ist eine Gruppe von mechanischen Schaltern, die auf einer Leiterplatte montiert werden. Er dient zur manuellen Einstellung von Konfigurationen, Adressen, Betriebsmodi oder anderen Parametern eines elektronischen Geräts. Typische Anwendungen umfassen die Adressierung von Geräten in Bussystemen, die Auswahl von Software-Funktionen oder die Einstellung von Testmodi.
Welchen Vorteil bietet die liegende Bauform des NT 05 im Vergleich zu aufrechten Dip-Schaltern?
Die liegende Bauform des NT 05 ist ideal für Anwendungen mit begrenztem vertikalem Bauraum auf der Leiterplatte. Sie ermöglicht eine geringere Gesamthöhe des Geräts und erlaubt oft eine dichtere Bestückung von Bauteilen auf der Platine. Dies ist besonders vorteilhaft in kompakten Gehäusen und bei der Entwicklung von flachen elektronischen Geräten.
Was bedeutet „5-polig“ bei einem Dip-Schalter?
Ein 5-poliger Dip-Schalter bedeutet, dass der Schalter über fünf unabhängige Schaltkreise (Pole) verfügt. Jeder Pol kann unabhängig voneinander in eine von zwei Zuständen (AN oder AUS) geschaltet werden. Dies ermöglicht die Einstellung von bis zu 2 hoch 5 = 32 verschiedenen Konfigurationen oder Adresskombinationen.
Ist der NT 05 für den Einsatz in industriellen Umgebungen geeignet?
Ja, der NT 05 ist typischerweise für den Einsatz in industriellen Umgebungen konzipiert. Die robusten Materialien, die präzisen Kontakte und der erprobte Temperaturbereich gewährleisten eine zuverlässige Funktion auch unter anspruchsvollen Bedingungen. Für spezielle Anforderungen, wie erhöhten Schutz vor Staub oder Feuchtigkeit, sind möglicherweise Varianten mit zusätzlichen Abdichtungen verfügbar.
Wie wird der NT 05 auf einer Leiterplatte montiert?
Der NT 05 ist in verschiedenen Montagevarianten erhältlich. Die gängigsten sind die Durchsteckmontage (Through-Hole Technology, THT), bei der die Pins durch vorgebohrte Löcher gesteckt und auf der Rückseite verlötet werden, sowie die Oberflächenmontage (Surface Mount Device, SMD), bei der der Schalter direkt auf die Lötpads der Leiterplatte montiert und verlötet wird. Die spezifische Variante ist entscheidend für die Montage.
Können die Kontakte des NT 05 korrodieren oder verschleißen?
Hochwertige Dip-Schalter wie der NT 05 sind mit Kontakten aus korrosionsbeständigen Materialien gefertigt, oft legierte Metalle mit einer Edelmetallbeschichtung (z.B. Vergoldung). Dies minimiert das Risiko von Korrosion und gewährleistet eine lange Lebensdauer der Kontakte über eine hohe Anzahl von Schaltspielen hinweg. Eine sorgfältige Handhabung und Vermeidung aggressiver Umwelteinflüsse verlängert die Lebensdauer zusätzlich.
Welche maximale Spannung und Stromstärke kann der NT 05 sicher schalten?
Die genauen Spezifikationen für Spannungs- und Strombelastbarkeit variieren je nach Hersteller und spezifischem Modell des NT 05. Üblicherweise sind sie für digitale Logikschaltungen und Steuersignale ausgelegt, was oft Nennwerte wie 25VDC bei 100mA oder 50VDC bei 25mA bedeutet. Es ist wichtig, die spezifische Datenblatt des Herstellers zu konsultieren, um die maximal zulässigen Werte zu ermitteln und sicherzustellen, dass diese für die geplante Anwendung ausreichen.
