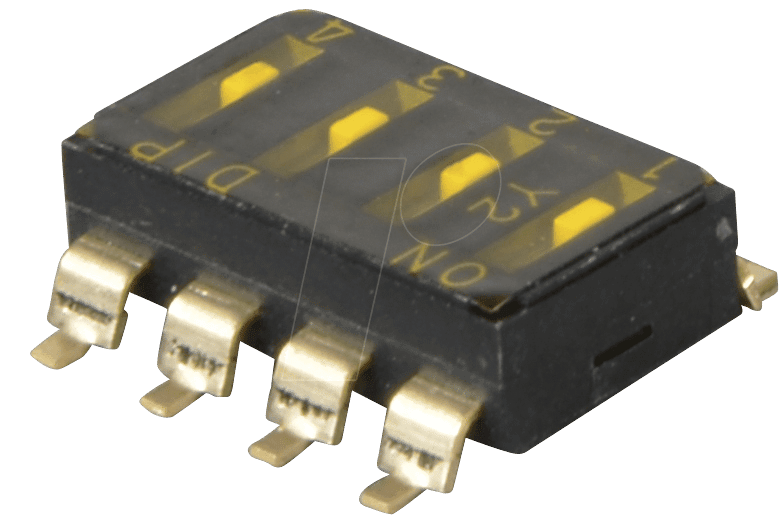

NT 04-SMD – Dip-Schalter, SMD, 4-polig

NT 04-SMD: Präzise Schalterlösungen für Elektronik-Entwickler

Suchen Sie nach einer zuverlässigen und platzsparenden Lösung für die Konfiguration und Steuerung Ihrer elektronischen Schaltungen? Der NT 04-SMD 4-polige Dip-Schalter in SMD-Bauform bietet Ingenieuren und Bastlern eine präzise Möglichkeit, Geräteeinstellungen direkt auf der Platine vorzunehmen, ohne zusätzliche Steuerungssoftware oder umständliche manuelle Eingriffe. Ideal für Entwicklungsingenieure, Hersteller von Industrie-Equipment und anspruchsvolle Hobby-Elektroniker, die Wert auf kompakte Bauweise und langfristige Stabilität legen.

Maximale Präzision durch SMD-Technologie

Der NT 04-SMD repräsentiert die nächste Generation von Dip-Schaltern, optimiert für moderne Oberflächenmontage-Prozesse. Seine kompakte Bauform ermöglicht eine dichte Bestückung von Leiterplatten und trägt so zur Miniaturisierung von Geräten bei. Die SMD-Technologie garantiert eine hohe Schaltpräzision und Zuverlässigkeit, auch unter anspruchsvollen Betriebsbedingungen. Im Vergleich zu älteren Through-Hole-Varianten bietet der NT 04-SMD eine verbesserte mechanische Stabilität und eine einfachere Automatisierung des Bestückungsprozesses.

Vorteile des NT 04-SMD im Überblick

• Kompakte Bauform: Die Surface Mount Device (SMD)-Bauweise ermöglicht eine signifikante Platzersparnis auf der Leiterplatte, was für die Entwicklung kleinerer und integrierter elektronischer Systeme unerlässlich ist.
• Hohe Schaltgenauigkeit: Der Mechanismus des Dip-Schalters ist für eine präzise und wiederholbare Schaltfunktion konzipiert, die kritische Einstellungen sicher verwaltet.
• Zuverlässige Lötverbindungen: Durch die SMD-Montage werden direkt verlötete Verbindungen zur Leiterplatte hergestellt, die eine exzellente elektrische Leitfähigkeit und mechanische Robustheit aufweisen.
• Automatisierungsfreundlich: Die standardisierten Abmessungen und die Bauform sind ideal für automatische Pick-and-Place-Maschinen, was die Effizienz in der Serienfertigung erhöht.
• Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von der Konfiguration von Mikrocontrollern über Adressierung von Bausteinen bis hin zur Einstellung von Betriebsparametern.
• Langlebigkeit: Hochwertige Materialien und eine sorgfältige Konstruktion gewährleisten eine lange Lebensdauer und konstante Schaltleistung auch nach tausenden von Schaltzyklen.
• Einfache Handhabung: Die einzelnen Schalter sind klar gekennzeichnet und leicht zugänglich, was die manuelle Konfiguration im Feld oder während der Entwicklung vereinfacht.

Technische Spezifikationen im Detail

Der NT 04-SMD ist ein 4-poliger Dip-Schalter, der speziell für die Montage auf Leiterplatten mittels Oberflächenmontagetechnik (SMD) entwickelt wurde. Diese Bauform ermöglicht eine direkte Integration in moderne elektronische Designs, bei denen Platz und Effizienz im Vordergrund stehen. Die einzelnen Schaltersegmente sind so konzipiert, dass sie klare und eindeutige Schaltzustände ermöglichen, die zuverlässig von nachgeschalteten Schaltungen interpretiert werden können. Die Kontaktoberflächen sind so behandelt, dass eine minimale Kontaktbeständigkeit über die gesamte Lebensdauer des Schalters gewährleistet ist.

Eigenschaft	Spezifikation
Produkttyp	Dip-Schalter
Modell	NT 04-SMD
Anzahl der Pole	4
Montageart	SMD (Surface Mount Device)
Schaltfunktion	2-Positionen-Schalter pro Pol (ON/OFF)
Gehäusematerial	Hochtemperatur-Kunststoff, beständig gegen Lötprozesse
Kontakmaterial	Vergoldete oder verzinnte Phosphorbronze für optimale Leitfähigkeit und Korrosionsbeständigkeit
Elektrische Lebensdauer	Mindestens 10.000 Schaltzyklen pro Schalter
Betriebstemperaturbereich	-25°C bis +85°C
Umweltverträglichkeit	RoHS-konform (frei von schädlichen Substanzen wie Blei, Cadmium)

Anwendungsgebiete und Implementierung

Der NT 04-SMD 4-polige Dip-Schalter ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen in der Elektronikentwicklung und -fertigung eignet. Seine primäre Funktion ist die Bereitstellung von binären Konfigurationsoptionen für elektronische Geräte direkt auf der Leiterplatte. Dies ist besonders nützlich für:

• Adressierung von Geräten: In Bussystemen oder Netzwerken kann jede Einheit mit einer eindeutigen Adresse versehen werden, um Konflikte zu vermeiden.
• Konfiguration von Betriebsmodi: Ermöglicht das Umschalten zwischen verschiedenen Funktionsmodi eines Geräts, z.B. Testmodus, Normalbetrieb, Energiesparmodus.
• Jumpereinstellungen: Ähnlich wie physische Jumper kann der Dip-Schalter zur Auswahl von Hardware-Konfigurationen verwendet werden, ohne dass zusätzliche Komponenten benötigt werden.
• Software-Konfiguration: Über den Einsatz von Mikrocontrollern können die Zustände der Dip-Schalter ausgelesen werden, um softwareseitige Parameter einzustellen oder anzupassen. Dies ist eine robuste und ausfallsichere Methode, die auch ohne Stromversorgung ihre Einstellung behält.
• Kalibrierungspunkte: In präzisen Messgeräten oder Steuerungen können bestimmte Schalterstellungen zur Auswahl von Kalibrierungsdaten oder zur Aktivierung von Kalibrierroutinen genutzt werden.
• Fehlerdiagnose: Die Schalter können zur Aktivierung von Diagnosefunktionen oder zur Anzeige von Fehlercodes verwendet werden, was die Fehlersuche erleichtert.

Die Implementierung des NT 04-SMD ist unkompliziert. Die SMD-Pads des Schalters werden direkt auf die entsprechenden Lötflächen der Leiterplatte aufgebracht und mittels Reflow-Lötverfahren verbunden. Dies ist ein Standardprozess in der modernen Elektronikfertigung, der eine hohe Ausbeute und Zuverlässigkeit gewährleistet. Die 4 Pole des Schalters ermöglichen somit bis zu 2⁴ = 16 verschiedene Kombinationen, was eine feingranulare Steuerung und Konfiguration von Geräten ermöglicht.

FAQ – Häufig gestellte Fragen zu NT 04-SMD – Dip-Schalter, SMD, 4-polig

Was genau ist ein SMD-Dip-Schalter und warum ist er vorteilhaft?

Ein SMD-Dip-Schalter (Surface Mount Device) ist eine Art von Schalter, der direkt auf die Oberfläche einer Leiterplatte gelötet wird, im Gegensatz zu älteren durchgesteckten Komponenten (Through-Hole). Dies ermöglicht eine dichtere Bestückung von Platinen, die Automatisierung der Fertigung und oft eine verbesserte mechanische Stabilität.

Für welche Art von Projekten ist der NT 04-SMD am besten geeignet?

Der NT 04-SMD ist ideal für Projekte, bei denen eine präzise und nicht-flüchtige Konfiguration direkt auf der Leiterplatte erforderlich ist. Dazu gehören die Adressierung von Bausteinen, die Auswahl von Betriebsmodi, die Einstellung von Hardware-Parametern oder die Unterstützung von Diagnosefunktionen in Geräten aller Art, von Industrieanlagen bis hin zu professioneller Elektronik.

Wie viele Schaltkombinationen sind mit einem 4-poligen Dip-Schalter möglich?

Mit einem 4-poligen Dip-Schalter, bei dem jeder Pol zwei Zustände (AN/AUS) annehmen kann, sind insgesamt 2 hoch 4 (2⁴) verschiedene Schaltkombinationen möglich. Das entspricht 16 eindeutigen Konfigurationsmöglichkeiten.

Ist der NT 04-SMD für den Einsatz in Umgebungen mit hohen Temperaturen oder Vibrationen geeignet?

Ja, der NT 04-SMD ist aus Hochtemperatur-Kunststoff gefertigt und seine SMD-Bauweise sorgt für eine gute mechanische Stabilität. Dies macht ihn für eine Vielzahl von Umgebungsbedingungen, einschließlich moderater Temperaturschwankungen und Vibrationen, geeignet. Die genauen Betriebsgrenzen sind den technischen Spezifikationen zu entnehmen.

Wie wird die elektrische Lebensdauer eines solchen Schalters definiert?

Die elektrische Lebensdauer eines Dip-Schalters wird in der Regel durch die Anzahl der Schaltzyklen definiert, die das Bauteil zuverlässig ausführen kann, ohne dass signifikante Veränderungen der elektrischen Eigenschaften (z.B. Kontaktwiderstand) auftreten. Für den NT 04-SMD wird eine Lebensdauer von mindestens 10.000 Schaltzyklen pro Schalter angegeben, was eine langfristige Zuverlässigkeit gewährleistet.

Warum ist die RoHS-Konformität wichtig?

RoHS (Restriction of Hazardous Substances) ist eine EU-Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränkt. Die RoHS-Konformität des NT 04-SMD bedeutet, dass er frei von schädlichen Substanzen wie Blei, Cadmium, Quecksilber und anderen ist, was ihn umweltfreundlicher und sicherer für den Einsatz in verschiedenen Produkten macht und die Einhaltung internationaler Standards sicherstellt.

Kann der NT 04-SMD manuell bestückt werden oder ist er ausschließlich für Maschinen gedacht?

Obwohl der NT 04-SMD für die automatisierte Bestückung optimiert ist, kann er prinzipiell auch manuell auf eine Leiterplatte gelötet werden. Für professionelle Anwendungen und insbesondere für die Massenfertigung sind jedoch automatische Bestückungsprozesse mit Pick-and-Place-Maschinen und Reflow-Öfen unerlässlich, um höchste Präzision und Effizienz zu erreichen.

Marke	FREI
