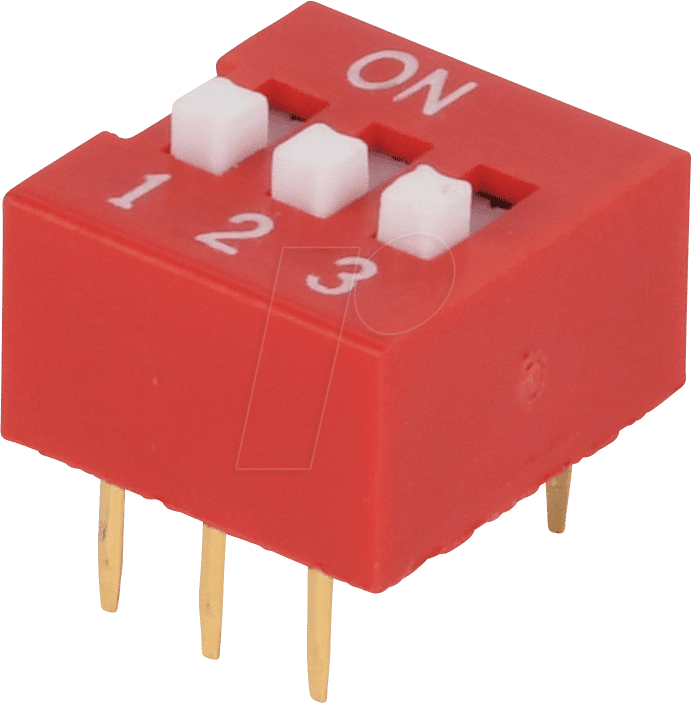

Entdecken Sie Präzision und Zuverlässigkeit mit dem NT 03 – Liegender 3-poliger Dip-Schalter
Der NT 03 – Dip-Schalter, liegend, 3-polig ist die ideale Lösung für präzise und zuverlässige Konfigurationen in elektronischen Systemen. Er wurde speziell für Ingenieure, Techniker und Hobbyisten entwickelt, die eine robuste und einfach zu bedienende Schalteinheit zur Einstellung von Parametern oder zur Steuerung von Funktionen benötigen. Verabschieden Sie sich von fehleranfälligen Lötverbindungen oder komplizierten Verdrahtungen – dieser Dip-Schalter bietet eine klare, physische Schnittstelle für Ihre individuellen Bedürfnisse.
Überragende Vorteile des NT 03 – Dip-Schalter, liegend, 3-polig
Im Vergleich zu herkömmlichen Schalterlösungen oder manuellen Konfigurationsmethoden zeichnet sich der NT 03 durch seine intuitive Bedienung, seine Langlebigkeit und seine präzise Schaltcharakteristik aus. Die liegende Bauform optimiert die Platznutzung auf der Platine und ermöglicht eine einfache Zugänglichkeit, selbst in dicht bestückten Gehäusen. Die 3-polige Ausführung bietet zudem eine flexible Steuerungsmöglichkeit für komplexe Schaltungen.
- Präzise Einstellungsmöglichkeiten: Jeder der 3 Pole kann unabhängig voneinander geschaltet werden, was eine feingranulare Konfiguration von Gerätefunktionen und Betriebsparametern ermöglicht.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, gewährleistet der NT 03 eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Handhabung: Die liegende Montageposition und die gut erreichbaren Schieber machen die Einstellung kinderleicht und minimieren das Risiko von Fehlbedienungen.
- Platzsparendes Design: Die kompakte und flache Bauweise ist ideal für Anwendungen mit begrenztem Bauraum auf Leiterplatten.
- Klare Zustandsanzeige: Die deutliche Position der Schieber signalisiert eindeutig den aktuellen Schaltzustand jedes einzelnen Pols.
- Hohe Schaltzyklen: Entwickelt für eine hohe Anzahl von Schaltvorgängen, garantiert der NT 03 eine langfristige und zuverlässige Performance.
- Vielseitige Anwendung: Von der Adressierung von Mikrocontrollern über die Konfiguration von Testpunkten bis hin zur Steuerung von Betriebsmodi – die Einsatzmöglichkeiten sind vielfältig.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Dip-Schalter |
| Bauform | Liegend |
| Polanzahl | 3-polig |
| Schaltfunktion | SPDT (Single Pole Double Throw) pro Pol – ermöglicht zwei Schaltzustände pro Pol. |
| Schaltstrom (maximal) | Der NT 03 ist für Signal- und Steuerströme ausgelegt. Typischerweise bis zu 25mA oder 50mA bei niedriger Spannung. Er ist nicht für hohe Leistungsschaltströme konzipiert. Die exakte Spezifikation hängt vom spezifischen Kontaktmaterial und der Nennspannung ab. |
| Schaltspannung (maximal) | Geeignet für niedrige Gleich- und Wechselspannungen. Typischerweise im Bereich von 5V DC bis 24V AC/DC. Überprüfung der spezifischen Nennspannung für kritische Anwendungen empfohlen. |
| Betriebstemperatur | Breiter Temperaturbereich für den Einsatz in verschiedenen Umgebungen, üblicherweise von -40°C bis +85°C. Diese robuste Eignung gewährleistet Zuverlässigkeit unter wechselnden Bedingungen. |
| Kontaktmaterial | Vergoldete oder versilberte Kontakte für exzellente Leitfähigkeit und Korrosionsbeständigkeit, was für eine zuverlässige Signalübertragung entscheidend ist. |
| Montageart | Durchsteckmontage (Through-Hole Technology, THT) für stabile Verbindung mit der Leiterplatte. |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, der Isoliereigenschaften und mechanische Festigkeit bietet. |
| Isolationswiderstand | Hoher Isolationswiderstand zwischen den Kontakten und zwischen den Kontakten und dem Gehäuse, typischerweise > 100 MOhm, um elektrische Leckagen zu verhindern. |
| Anschlusstyp | Standard-Lochraster für Lötanschlüsse auf der Leiterplatte. |
Anwendungsbereiche: Wo der NT 03 brilliert
Der NT 03 – Dip-Schalter, liegend, 3-polig ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Geräten und Systemen eingesetzt werden kann. Seine Fähigkeit, Konfigurationen einfach und physisch zu verändern, macht ihn zu einem unverzichtbaren Element in vielen technischen Bereichen:
Industrielle Automatisierung und Steuerungstechnik
In Steuergeräten und SPS-Systemen (Speicherprogrammierbare Steuerungen) ermöglicht der NT 03 die Einstellung von Baudraten, Adressen, Betriebsmodi oder die Auswahl von Sensoreingängen. Die robuste Bauweise und die zuverlässige Schaltfunktion sind hierbei von entscheidender Bedeutung.
Telekommunikation und Netzwerktechnik
Zur Konfiguration von Netzwerkgeräten, Routern oder Kommunikationsmodulen kann der Dip-Schalter zur Festlegung von IP-Adressen (in bestimmten Konfigurationen), VLAN-Einstellungen oder zur Aktivierung/Deaktivierung von Funktionen genutzt werden.
Mess- und Prüfgeräte
In Laborgeräten und Prüfautomaten dient der NT 03 zur Einstellung von Messbereichen, Kalibrierungsparametern oder zur Auswahl verschiedener Prüfmodi. Präzision und Wiederholbarkeit sind hierbei essenziell.
Prototypenentwicklung und Debugging
Für Ingenieure und Entwickler ist der NT 03 ein wertvolles Werkzeug bei der Erstellung von Prototypen. Er erlaubt schnelles und unkompliziertes Ändern von Parametern während der Entwicklungsphase, was den Debugging-Prozess erheblich beschleunigt.
Audio- und Videotechnik
In Hi-Fi-Anlagen, Mischpulten oder Signalprozessoren kann der Dip-Schalter zur Anpassung von Klangcharakteristiken, zur Auswahl von Ein- und Ausgängen oder zur Konfiguration von Spezialeffekten eingesetzt werden.
Embedded Systems
Bei der Entwicklung von eingebetteten Systemen, bei denen der Platz auf der Leiterplatte begrenzt ist, bietet die liegende Bauform des NT 03 eine platzsparende Lösung zur Gerätekonfiguration.
DIY-Elektronikprojekte
Auch für ambitionierte Hobbyisten und Maker bietet der NT 03 eine professionelle und zuverlässige Möglichkeit, ihre Elektronikprojekte zu konfigurieren und zu steuern.
FAQ – Häufig gestellte Fragen zu NT 03 – Dip-Schalter, liegend, 3-polig
Was ist die Hauptfunktion eines Dip-Schalters wie des NT 03?
Die Hauptfunktion eines Dip-Schalters ist die manuelle Einstellung von Konfigurationsparametern oder Betriebsmodi in elektronischen Geräten. Durch das Betätigen der einzelnen Schalter können verschiedene Zustände wie Adressen, Baudraten, Betriebsarten oder Funktionen eines Geräts eingestellt werden, ohne dass eine Neukonfiguration auf Code-Ebene oder aufwändige Verdrahtungen erforderlich sind.
Für welche Art von Anwendungen ist der NT 03 – Dip-Schalter, liegend, 3-polig am besten geeignet?
Der NT 03 ist ideal für Anwendungen, bei denen eine physische und eindeutige Konfiguration benötigt wird, wie z.B. in der industriellen Automatisierung, bei der Netzwerkgerätekonfiguration, in der Entwicklung von Prototypen, in Messgeräten oder auch in fortgeschrittenen Hobby-Elektronikprojekten, wo Platz auf der Leiterplatte begrenzt ist.
Wie unterscheidet sich die liegende Bauform von anderen Dip-Schalter-Typen?
Die liegende Bauform (horizontal) des NT 03 bedeutet, dass die Schieber parallel zur Leiterplatte ausgerichtet sind. Dies ermöglicht eine flachere Montage und eine bessere Ausnutzung des vertikalen Bauraums auf der Platine im Vergleich zu aufrecht stehenden (vertikalen) Dip-Schaltern, was besonders in Gehäusen mit geringer Höhe vorteilhaft ist.
Sind die Kontakte des NT 03 für dauerhaften Einsatz ausgelegt?
Ja, die Kontakte des NT 03 sind für eine hohe Anzahl von Schaltzyklen ausgelegt, was eine zuverlässige Funktion über einen langen Zeitraum gewährleistet. Die genaue Lebensdauer hängt von der Schaltlast und der Umgebung ab, ist aber für die typischen Anwendungsbereiche solcher Schalter mehr als ausreichend.
Kann der NT 03 auch für hohe Schaltströme verwendet werden?
Nein, der NT 03 ist primär für Signal- und Steuerströme konzipiert. Er ist nicht für das Schalten von hohen Leistungströmen oder Spannungen ausgelegt. Für solche Anwendungen sind spezielle Leistungsschalter erforderlich. Die Nennwerte für Schaltstrom und Spannung sind im Datenblatt des Produkts zu finden.
Wie einfach ist die Installation des NT 03 auf einer Leiterplatte?
Die Installation ist standardmäßig. Der NT 03 verfügt über Pins, die durch vorgebohrte Löcher auf einer Leiterplatte gesteckt und anschließend verlötet werden (Through-Hole Technology). Dies sorgt für eine mechanisch stabile und elektrisch sichere Verbindung.
Was bedeutet 3-polig in diesem Kontext?
Ein 3-poliger Dip-Schalter bedeutet, dass er drei unabhängige Schalter (Pole) hat, von denen jeder zwei Schaltzustände (z.B. EIN/AUS oder unterschiedliche Verbindungen) realisieren kann. Dies ermöglicht die Steuerung von bis zu drei unabhängigen Funktionen oder Parametern mit einem einzigen Bauteil.
