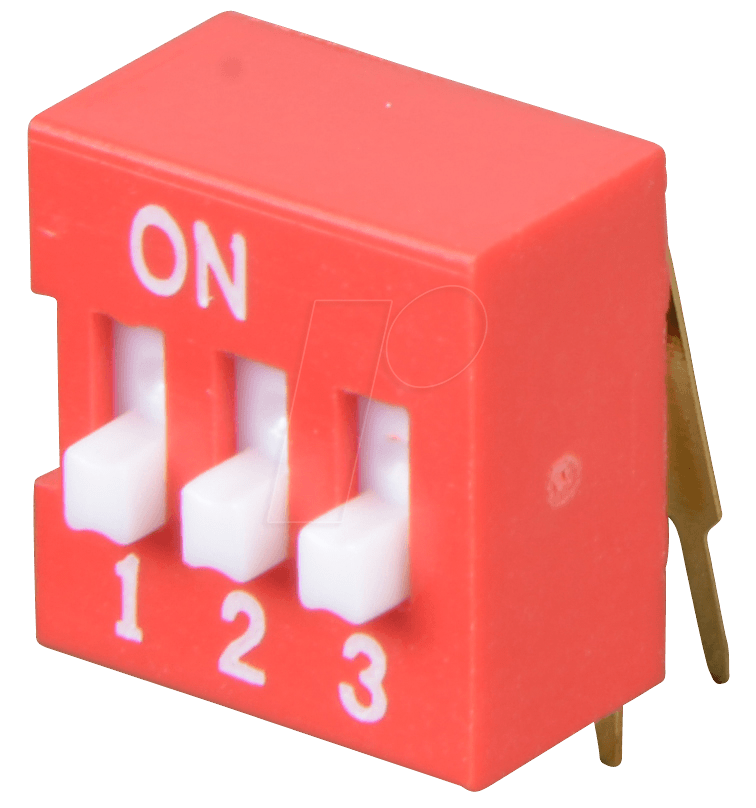

NT 03-90 – Dip-Schalter, gewinkelt, 3-polig: Präzise Steuerung für anspruchsvolle Elektronikprojekte
Der NT 03-90 Dip-Schalter, gewinkelt, 3-polig ist die ideale Lösung für Elektronikentwickler, Ingenieure und ambitionierte Bastler, die eine zuverlässige und präzise manuelle Schalterkonfiguration benötigen. Wenn Sie diskrete Zustände einfach und sicher einstellen oder komplexe Schaltungspfade definieren müssen, bietet dieser Dip-Schalter eine robuste und fehlerfreie Methode zur Steuerung Ihrer elektronischen Systeme.
Maximale Flexibilität durch 3-polige Konfiguration
Der Kernvorteil des NT 03-90 liegt in seiner 3-poligen Konfiguration. Diese ermöglicht es Ihnen, drei unabhängige Schalterpositionen oder zwei verschiedene Schalterstellungen mit einer gemeinsamen Verbindung zu realisieren. Dies ist entscheidend für Anwendungen, bei denen mehr als eine binäre Option erforderlich ist, beispielsweise zur Auswahl von Betriebsmodi, Adressierung von Geräten oder zur Konfiguration von Kommunikationsprotokollen in integrierten Schaltungen oder Systemmodulen. Die gewinkelte Bauform erleichtert zudem die Montage und Verdrahtung in Umgebungen mit begrenztem Platzangebot oder wenn eine horizontale Ausrichtung der Schalter gewünscht ist.
Qualitative Vorteile des NT 03-90
- Zuverlässige Schaltperformance: Gewährleistet konsistente und reproduzierbare Schaltvorgänge über eine lange Lebensdauer, was für die Stabilität und Funktionalität Ihrer Projekte unerlässlich ist.
- Präzise Positionierung: Die mechanische Konstruktion der Schalter sorgt für eine klare und taktile Rückmeldung bei jeder Position, wodurch Fehlbedienungen minimiert werden.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die den Anforderungen industrieller und anspruchsvoller Umgebungen standhalten.
- Platzsparende Montage: Die gewinkelte Bauform optimiert die Raumnutzung auf Leiterplatten und in Gehäusen, was besonders in kompakten Geräten von Vorteil ist.
- Einfache Integration: Standardisierte Pin-Abstände und ein klares Layout erleichtern die Bestückung und Verdrahtung in Ihrem Design.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Konfiguration von Steuergeräten bis hin zur Anpassung von Laborgeräten.
Technische Spezifikationen im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | NT 03-90 – Dip-Schalter, gewinkelt, 3-polig |
| Polzahl | 3 |
| Schaltertyp | Dip-Schalter |
| Bauform | Gewinkelt (für stehende Montage auf Leiterplatten) |
| Anzahl der Schaltstellungen pro Pol | Typischerweise 2 Zustände (ON/OFF), je nach spezifischer Ausführung des Schalters können auch mehr Zustände vorgesehen sein. |
| Kontaktmaterial | Hochwertige Legierungen für geringen Übergangswiderstand und Korrosionsbeständigkeit, wie z.B. vergoldete oder versilberte Kontakte. |
| Betätigungskraft | Optimiert für eine angenehme und präzise Betätigung, die ein versehentliches Umschalten verhindert, aber dennoch leichtgängig ist. |
| Isolationsmaterial | Temperaturbeständiger Kunststoff (z.B. PBT oder PA), der elektrische Isolation und mechanische Stabilität gewährleistet. |
| Betriebstemperaturbereich | Erwartungsgemäß geeignet für typische industrielle und elektronische Umgebungsbedingungen, z.B. von -25°C bis +70°C. |
| Anschlussart | Lötfahnen für SMD- oder THT-Bestückung (je nach genauer Modellvariante), passend für Standard-Leiterplattentechnologien. |
Entwickelt für Präzision und Zuverlässigkeit
Der NT 03-90 ist nicht nur ein einfacher Schalter. Er ist ein präzises Bauteil, das entwickelt wurde, um die Anforderungen moderner Elektronik zu erfüllen. Die sorgfältige Auswahl der Materialien, insbesondere der Kontaktflächen, minimiert den Übergangswiderstand. Dies ist entscheidend für die Signalintegrität und die Vermeidung von Leistungsverlusten, besonders in empfindlichen Schaltungen oder bei der Übertragung von hochfrequenten Signalen. Die mechanische Stabilität des Betätigungsmechanismus stellt sicher, dass die eingestellte Position auch unter Vibrationen oder mechanischen Belastungen stabil bleibt. Die gewinkelte Ausführung ist ein durchdachtes Detail, das speziell für die effiziente Nutzung des dreidimensionalen Raumes auf einer Leiterplatte konzipiert wurde. Dies ermöglicht eine kompaktere Bauweise von Geräten und erleichtert gleichzeitig die Montage und Wartung.
Umfangreiche Einsatzmöglichkeiten im Überblick
Die Vielseitigkeit des NT 03-90 Dip-Schalters macht ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von Applikationen. In der industriellen Automatisierung wird er zur Konfiguration von SPS-Modulen, zur Einstellung von Sensorparametern oder zur Adressierung von Robotern und Steuergeräten eingesetzt. In der Messtechnik dient er zur Auswahl von Messbereichen, zur Kalibrierung von Geräten oder zur Aktivierung spezifischer Funktionen in Oszilloskopen, Spektrumanalysatoren und anderen Präzisionsinstrumenten. Auch in der Kommunikations- und Netzwerktechnik ist er ein wichtiges Element zur Einstellung von Baudraten, Protokollen oder zur Konfiguration von Schnittstellen. Hobbyelektroniker schätzen seine einfache Handhabung und Zuverlässigkeit für die Realisierung komplexer Projekte, vom selbstgebauten Synthesizer bis hin zu Steuerungen für Modellbahnanlagen.
FAQ – Häufig gestellte Fragen zu NT 03-90 – Dip-Schalter, gewinkelt, 3-polig
Was bedeutet „gewinkelt“ bei diesem Dip-Schalter?
Die Bezeichnung „gewinkelt“ bezieht sich auf die Ausrichtung der Lötanschluss-Pins. Anstatt rechtwinklig zur Ebene des Schalters stehen sie senkrecht dazu, was eine stehende Montage des Schalters auf einer Leiterplatte ermöglicht. Dies ist ideal für Anwendungen, bei denen die Höhe des Bauteils begrenzt ist oder eine horizontale Ausrichtung der Schalter gewünscht ist.
Ist der NT 03-90 für den Einsatz in rauen Umgebungen geeignet?
Ja, die gebräuchlichen Materialien für Dip-Schalter dieser Art, wie z.B. PBT-Gehäuse und qualitativ hochwertige Kontaktmaterialien, sind darauf ausgelegt, typischen industriellen Umgebungsbedingungen standzuhalten, einschließlich moderater Temperaturschwankungen und mechanischer Belastungen. Spezifische Schutzklassen (IP-Bewertungen) sind jedoch modellabhängig und sollten bei Bedarf für extrem anspruchsvolle Umgebungen geprüft werden.
Wie viele verschiedene Schaltkombinationen sind mit einem 3-poligen Dip-Schalter möglich?
Wenn jeder Pol zwei Zustände hat (AN/AUS), sind mit einem 3-poligen Dip-Schalter 2 hoch 3, also 8 verschiedene Schaltkombinationen möglich (2x2x2). Dies erlaubt die Einstellung von bis zu 8 unterschiedlichen Zuständen oder Adressen.
Welche Art von Lötverfahren wird für den NT 03-90 empfohlen?
Die genaue Empfehlung hängt von der spezifischen Variante des NT 03-90 ab (SMD oder THT). Für THT-Varianten ist das klassische Löten mit einem Lötkolben üblich. Für SMD-Varianten wird oft das Reflow-Löten verwendet, wobei der Schalter auf die Leiterplatte aufgebracht und dann im Ofen erhitzt wird. Es ist ratsam, das Datenblatt des spezifischen Modells für detaillierte Empfehlungen zu konsultieren.
Kann ich den NT 03-90 für die Steuerung von Hochfrequenzsignalen verwenden?
Dip-Schalter sind in erster Linie für DC- oder niederfrequente AC-Anwendungen konzipiert. Während die qualitativ hochwertigen Kontakte einen geringen Übergangswiderstand aufweisen, können die parasitären Kapazitäten und Induktivitäten des Schalters bei sehr hohen Frequenzen die Signalintegrität beeinträchtigen. Für HF-Anwendungen sollten spezialisierte HF-Schalter in Betracht gezogen werden.
Wie unterscheidet sich der NT 03-90 von einem Standard-Dip-Schalter?
Der Hauptunterschied liegt in der spezifischen technischen Ausführung, der Materialqualität und der Präzision der mechanischen und elektrischen Eigenschaften. Der NT 03-90 zeichnet sich durch seine optimierten Kontakte für geringen Widerstand, die robuste Bauweise für Langlebigkeit und die gewinkelte Form für verbesserte Montageflexibilität aus. Dies macht ihn zur überlegenen Wahl gegenüber einfacheren, weniger robusten oder weniger präzisen Alternativen.
Welche Art von Werkzeug wird zum Betätigen des NT 03-90 benötigt?
Für die Betätigung der meisten Dip-Schalter, einschließlich des NT 03-90, wird in der Regel ein kleines, flaches Werkzeug wie ein Schraubendreher oder ein spezieller Betätigungsstift benötigt. Dies verhindert eine versehentliche Betätigung durch versehentlichen Kontakt und ermöglicht eine kontrollierte Einstellung.
