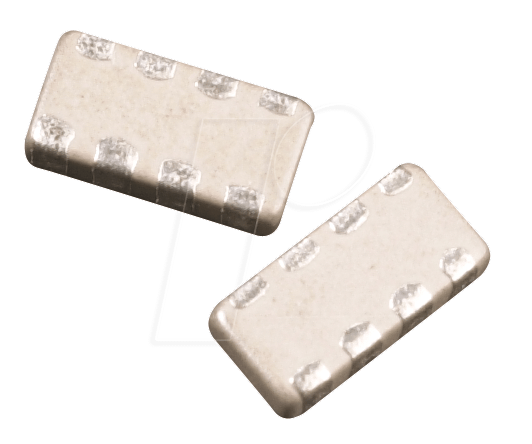

NPO-4 470P – SMD-Kondensatornetzwerk: Präzision für anspruchsvolle Schaltungsdesigns
Wenn präzise Filterung, stabile Kapazitätswerte und eine zuverlässige Leistung unter variierenden Umgebungsbedingungen gefragt sind, stoßen herkömmliche Einzelkomponenten an ihre Grenzen. Das NPO-4 470P – SMD-Kondensatornetzwerk bietet eine integrierte Lösung für Entwickler und Techniker, die eine hohe Dichte an Kapazitätskomponenten in einem kompakten Footprint benötigen. Ideal für Anwendungen in der Hochfrequenztechnik, Telekommunikation, Medizintechnik und industriellen Steuerungen.
Überlegene Performance durch integrierte NPO-Keramik
Das NPO-4 470P unterscheidet sich signifikant von Standard-SMD-Kondensatoren durch seine inhärente Stabilität und geringe Dielektrizitätskonstante. Die NPO-Keramik (Negative Positive Zero) ist bekannt für ihren nahezu temperaturkompensierten Verlauf der Kapazität. Dies bedeutet, dass der Wert der Kapazität über einen weiten Temperaturbereich hinweg konstant bleibt, was für kritische Schaltungen, die auf exakte Frequenzen oder Zeitkonstanten angewiesen sind, unerlässlich ist. Im Gegensatz dazu können andere Keramiktypen wie X7R oder Y5V signifikante Kapazitätsänderungen bei Temperatur- oder Spannungsänderungen aufweisen, was zu unerwünschten Drift-Effekten und Leistungseinbußen führt. Die Integration von vier einzelnen 470pF Kapazitäten in einem einzigen SMD-Gehäuse minimiert zudem die parasitären Effekte, die bei der Verwendung mehrerer diskreter Komponenten entstehen können, wie z.B. zusätzliche Induktivitäten und Serienwiderstände. Dies resultiert in einer verbesserten Signalintegrität und einer erhöhten Effizienz.
Vorteile des NPO-4 470P – SMD-Kondensatornetzwerks
- Temperaturstabilität: Nahezu konstanter Kapazitätswert über einen breiten Temperaturbereich, entscheidend für präzise Filter und Schwingkreise.
- Hohe Frequenztauglichkeit: Geringe parasitäre Induktivitäten und Resonanzfrequenzen ermöglichen den Einsatz in Hochfrequenzanwendungen.
- Platzersparnis: Vier Kapazitäten in einem einzigen Bauteil reduzieren den Footprint auf der Leiterplatte und vereinfachen das Layout.
- Reduzierte Parasiten: Minimierung von Verbindungsinduktivitäten und -widerständen im Vergleich zu vier diskreten Bauteilen.
- Zuverlässige Spannungsfestigkeit: Die 50V Nennspannung bietet ausreichende Sicherheit für eine Vielzahl von Applikationen.
- Konsistente Performance: Gleichbleibende elektrische Eigenschaften über die gesamte Produktionscharge hinweg.
- Automatisierungskompatibilität: Standardisiertes SMD-Gehäuse ermöglicht den Einsatz in automatisierten Bestückungsprozessen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktart | SMD-Kondensatornetzwerk |
| Kapazität pro Element | 470pF |
| Anzahl der Elemente | 4 |
| Nennspannung | 50V DC |
| Dielektrikum | NPO (C0G) Keramik |
| Temperaturkoeffizient | 0 ± 30 ppm/°C |
| Toleranz der Kapazität | ± 5% (typisch, je nach spezifischer Artikelnummer) |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Gehäusegröße (Beispiel) | 0805 oder 0603 (abhängig von der genauen Produktvariante) |
| Anschlusstechnik | SMD (Surface Mount Device) |
| Anwendungsfokus | Hochfrequenz-Filterung, Entkopplung, Zeitgebungsanwendungen, Schwingkreise, Signalintegrität |
| Verpackung | Tape & Reel für automatische Bestückung |
Anwendungsbereiche und tiefergehende Betrachtung
Hochfrequenz-Applikationen
In der Hochfrequenztechnik ist die Signalintegrität von größter Bedeutung. Parasitäre Induktivitäten und Kapazitäten können zu Reflexionen, Signalverzerrungen und unerwünschter Kopplung zwischen Schaltungsteilen führen. Das NPO-4 470P – SMD-Kondensatornetzwerk minimiert diese Effekte durch seine kompakte Bauweise und die Verwendung von NPO-Keramik. Die geringe Serieninduktivität (ESL) und der geringe Serienwiderstand (ESR) der einzelnen Elemente ermöglichen einen Einsatz in HF-Filtern, Impedanzanpassungsnetzwerken und als Kopplungs- oder Abblockkondensatoren in Verstärkerschaltungen. Die Stabilität der NPO-Dielektrikums gewährleistet, dass die Resonanzfrequenz und die Filtercharakteristik auch bei Schwankungen der Betriebstemperatur konstant bleiben. Dies ist entscheidend für Applikationen wie Funktransceiver, Wi-Fi-Module, Bluetooth-Geräte und Messinstrumente, bei denen eine exakte Frequenzselektion und geringe Dämpfung im Durchlassbereich gefordert sind.
Signalentkopplung und Glättung
Für eine effektive Entkopplung von Stromversorgungsleitungen ist eine breite Frequenzabdeckung der Kondensatoren wichtig. Während Kondensatoren mit anderen Dielektrika bei bestimmten Frequenzen hohe ESR/ESL-Werte aufweisen können, zeichnet sich die NPO-Keramik durch ihre guten HF-Eigenschaften aus. Das NPO-4 470P ermöglicht durch die parallele Schaltung der vier Kapazitäten die Erzeugung eines Netzwerks mit einer niedrigeren äquivalenten Serieninduktivität und einem niedrigeren äquivalenten Serienwiderstand über einen weiten Frequenzbereich. Dies resultiert in einer effizienteren Unterdrückung von Rauschen und Spannungsspitzen auf der Stromversorgungsschiene. In empfindlichen Analogschaltungen, AD/DA-Wandlern oder Prozessoren, die von Rauschen beeinträchtigt werden können, stellt dieses Kondensatornetzwerk eine robuste Lösung dar, um eine saubere und stabile Versorgungsspannung zu gewährleisten.
Zeitsynchronisation und Oszillatoren
Applikationen, die auf präzisen Zeitmessungen basieren, wie z.B. digitale Signalprozessoren, Mikrocontroller-Taktgeber oder präzise Timing-Schaltungen, benötigen Kondensatoren mit extrem stabilen Kapazitätswerten. Die NPO-Charakteristik des NPO-4 470P stellt sicher, dass die Kapazität über Temperaturschwankungen hinweg konstant bleibt. Dies vermeidet Drifts in der Taktfrequenz oder Änderungen in der Zeitkonstante von RC-Gliedern. In Schwingkreisen, die für Oszillatoren oder Frequenzsynthesizer verwendet werden, ist die geringe Kapazitätstoleranz und die temperaturunabhängige Kapazität des NPO-4 470P von unschätzbarem Wert, um eine stabile und präzise Ausgangsfrequenz zu erzielen.
Medizintechnik und industrielle Automatisierung
In Bereichen wie der Medizintechnik und der industriellen Automatisierung sind Zuverlässigkeit und Langlebigkeit von höchster Bedeutung. Die Betriebsumgebungen können von erhöhten Temperaturen bis hin zu elektromagnetischen Störungen reichen. Die robuste NPO-Keramik in Kombination mit der integrierten Bauweise des NPO-4 470P bietet eine hohe Widerstandsfähigkeit gegenüber diesen Bedingungen. Die Konstanz der elektrischen Parameter unter wechselnden Umwelteinflüssen gewährleistet die präzise Funktion von medizinischen Geräten wie EKG-Maschinen, Ultraschallgeräten oder Infusionspumpen sowie von Steuerungen in Produktionsanlagen, Robotik und Prüfgeräten. Die geringe Ausfallrate und die konsistente Performance machen es zu einer sicheren Wahl für sicherheitskritische Applikationen.
Häufig gestellte Fragen (FAQ) zu NPO-4 470P – SMD-Kondensatornetzwerk, 4x 470pF, 50V
Was bedeutet NPO bei einem Kondensator?
NPO steht für „Negative Positive Zero“ und beschreibt eine Klasse von Keramikkondensatoren, deren Kapazität über einen weiten Temperaturbereich nahezu konstant bleibt. Dies wird durch die spezifische Zusammensetzung des Keramikmaterials erreicht, das eine sehr geringe Abhängigkeit der Dielektrizitätskonstante von der Temperatur aufweist. Diese Eigenschaft macht NPO-Kondensatoren ideal für präzise und stabile Schaltungen.
Welche Vorteile bietet die Verwendung eines Kondensatornetzwerks gegenüber einzelnen Kondensatoren?
Ein Kondensatornetzwerk wie das NPO-4 470P bietet mehrere Vorteile: Es reduziert den Platzbedarf auf der Leiterplatte, vereinfacht das Design und die Bestückung, minimiert parasitäre Induktivitäten und Widerstände durch kürzere Verbindungswege und ermöglicht potenziell eine verbesserte HF-Performance. Die integrierte Bauweise sorgt zudem für eine konsistentere elektrische Charakteristik über alle Kapazitätselemente hinweg.
Für welche Arten von Schaltungen ist das NPO-4 470P besonders geeignet?
Das NPO-4 470P ist besonders geeignet für Hochfrequenz-Filter, präzise Zeitgebungsanwendungen, stabile Oszillatoren, Signalentkopplung in empfindlichen Schaltungen, Entstörfilter und Anwendungen, bei denen eine hohe Temperaturstabilität der Kapazität gefordert ist.
Was ist der Unterschied zwischen NPO und anderen Keramiktypen wie X7R?
Der Hauptunterschied liegt in der Stabilität der Kapazität über Temperatur und Spannung. NPO-Kondensatoren bieten eine ausgezeichnete thermische Stabilität (nahezu keine Änderung der Kapazität) und sind ideal für präzise Anwendungen. X7R-Kondensatoren sind für eine breitere Palette von Anwendungen geeignet, weisen jedoch signifikante Kapazitätsänderungen bei Temperatur- und Spannungsänderungen auf.
Ist das NPO-4 470P für die automatische Bestückung geeignet?
Ja, das NPO-4 470P ist als SMD-Bauteil in Standardgehäusegrößen konzipiert und wird üblicherweise auf Tape & Reel geliefert, was es für den Einsatz in automatisierten Bestückungsprozessen qualifiziert.
Kann das NPO-4 470P auch für Spannungen über 50V verwendet werden?
Nein, die Nennspannung von 50V DC darf nicht überschritten werden. Die Überschreitung der Nennspannung kann zu einem Ausfall des Kondensators und potenziell zu Schäden an der Schaltung führen. Für höhere Spannungsanforderungen sind spezifische Kondensatoren mit entsprechend höherer Nennspannung erforderlich.
Wie beeinflusst die NPO-Keramik die Signalintegrität?
Die NPO-Keramik zeichnet sich durch eine niedrige dielektrische Absorption, einen geringen Verlustfaktor (hoher Gütefaktor Q) und eine geringe parasitäre Induktivität aus. Dies führt zu weniger Signalverzerrungen, einer besseren Dämpfung unerwünschter Frequenzen und einer geringeren Kopplung zwischen Schaltungsteilen, was die Signalintegrität erheblich verbessert.
