Präzise Signalübertragung für anspruchsvolle Audioanwendungen: NFU 1-6 – NF-Übertrager

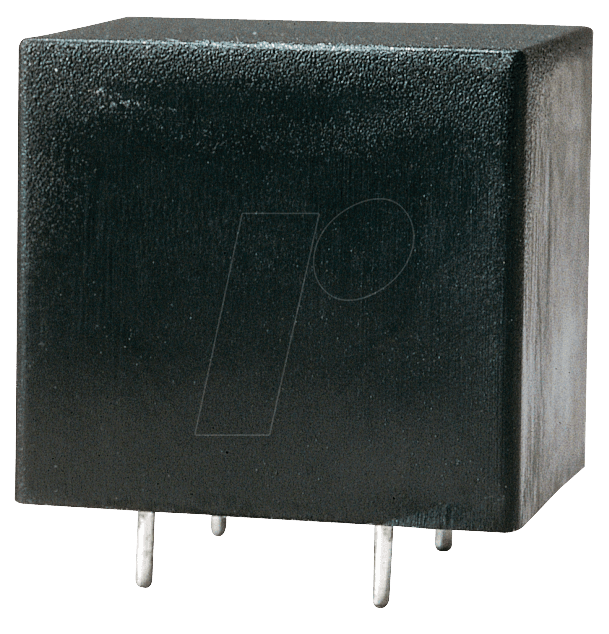

Der NFU 1-6 – NF-Übertrager mit einem Übersetzungsverhältnis von 1:6 und einem Rastermaß von 10 x 12,5 mm ist die ideale Lösung für Anwender, die eine verlustfreie und präzise Übertragung von NF-Signalen in anspruchsvollen Audio- und Messtechnikumgebungen benötigen. Entwickelt für professionelle Anwender, Toningenieure, Entwickler und Laboranten, minimiert dieser Übertrager effektiv unerwünschte Störgeräusche und unerwünschte Signalverfälschungen, um eine klare und unverfälschte Klangwiedergabe oder Messgenauigkeit zu gewährleisten.
Warum der NFU 1-6 Übertrager die überlegene Wahl ist
Im Gegensatz zu einfachen Kabelverbindungen oder minderwertigen Übertragungsgliedern bietet der NFU 1-6 eine überlegene Leistung durch seine sorgfältige Konstruktion und hochwertige Materialien. Standardlösungen sind oft anfällig für elektromagnetische Interferenzen (EMI) und Erdungsschleifen, die zu hörbaren Brummgeräuschen oder ungenauen Messergebnissen führen können. Der NFU 1-6 hingegen nutzt bewährte Transformatortechnologie, um eine galvanische Trennung zu realisieren. Dies unterbricht effektiv potenzielle Störpfade und ermöglicht eine saubere Signalübertragung, selbst in Umgebungen mit hoher elektrischer Aktivität. Die präzise Abstimmung des Übersetzungsverhältnisses von 1:6 ermöglicht eine optimale Anpassung der Impedanzen und Pegel zwischen verschiedenen Geräten, was für die Signalintegrität unerlässlich ist.
Technische Überlegenheit und Anwendungsfelder
Der NFU 1-6 – NF-Übertrager ist darauf ausgelegt, höchste Ansprüche an Signalreinheit und Zuverlässigkeit zu erfüllen. Seine Konstruktion gewährleistet eine exzellente Frequenzganglinearität über den gesamten relevanten NF-Bereich. Dies ist entscheidend für Anwendungen, bei denen jede Nuance des Audiosignals erhalten bleiben muss oder präzise Messungen gefordert sind. Die galvanische Trennung schützt angeschlossene Geräte vor Spannungsspitzen und schädlichen Erdschleifen, was die Lebensdauer der Komponenten erhöht und die Systemstabilität verbessert.
Vorteile des NFU 1-6 NF-Übertragers
- Galvanische Trennung: Verhindert effektiv Brummschleifen und schützt angeschlossene Geräte vor unerwünschten Potenzialunterschieden.
- Rauschminimierung: Reduziert signifikant externe und interne Störsignale für eine klare und unverfälschte Signalübertragung.
- Präzises Übersetzungsverhältnis 1:6: Ermöglicht eine optimale Impedanzanpassung und Pegelreduktion, ideal für empfindliche Eingangsstufen.
- Hohe Signalintegrität: Bewahrt die Klarheit und Dynamik des Originalsignals über den gesamten Frequenzbereich.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für professionelle Audiostudios, Messlabore,Hi-Fi-Anlagen und industrielle Signalverarbeitung.
- Kompaktes Design: Mit einem Rastermaß von 10 x 12,5 mm passt der Übertrager auch in platzbeschränkte Installationen.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Der NFU 1-6 NF-Übertrager zeichnet sich durch seine durchdachte Konstruktion aus, die auf eine maximale Performance im Niederfrequenzbereich ausgelegt ist. Das Gehäuse und die interne Verkapselung sind so konzipiert, dass sie eine optimale Abschirmung gegen externe elektromagnetische Einflüsse bieten. Die Wicklungen sind aus hochwertigem Kupfer gefertigt und präzise gewickelt, um parasitäre Kapazitäten und Induktivitäten zu minimieren. Das Rastermaß von 10 x 12,5 mm ermöglicht eine einfache Integration in Leiterplattenlayouts mittels Standard-Bestückungsautomaten oder manueller Lötprozesse.
Einsatzmöglichkeiten und Anwendungsbeispiele
Der NFU 1-6 ist ein unverzichtbares Werkzeug für Tontechniker, die eine makellose Audioqualität in ihren Mischpulten, Vorverstärkern oder Effektgeräten sicherstellen müssen. Musiker, die auf eine rauschfreie Signalübertragung bei Live-Auftritten oder im Studio Wert legen, profitieren ebenfalls von der Zuverlässigkeit dieses Übertragers. In professionellen Audio-Workstations hilft der NFU 1-6 dabei, Brummschleifen zwischen verschiedenen Studiogeräten zu eliminieren, die oft durch unterschiedliche Massepotenziale entstehen. Im wissenschaftlichen und industriellen Bereich findet der Übertrager Anwendung in Prüfständen und Messsystemen, wo die präzise Erfassung von Sensorsignalen ohne Beeinträchtigung durch Störspannungen von größter Bedeutung ist. Auch im Hi-Fi-Bereich wird er zur Verbesserung der Klangqualität durch Eliminierung von Netzbrummen und zur Optimierung der Ansteuerung von Endstufen eingesetzt.
Tabelle: Produktmerkmale des NFU 1-6 NF-Übertragers
| Merkmal | Beschreibung |
|---|---|
| Typ | NF-Übertrager (Niederfrequenz-Übertrager) |
| Übersetzungsverhältnis | 1:6 (Sekundär zu Primär) |
| Rastermaß | 10 x 12,5 mm (Pinchabstand und Reihenabstand) |
| Anwendungsbereich | Audio-Signalübertragung, Messtechnik, galvanische Trennung |
| Kernmaterial | Hochwertiges Ferritmaterial für optimale Permeabilität und geringe Verluste |
| Primärimpedanz | Optimiert für typische niederfrequente Signalquellen |
| Sekundärimpedanz | Angepasst für empfindliche Eingangsstufen oder Weiterverarbeitung |
| Isolation | Galvanische Trennung zur Vermeidung von Masseschleifen und Störungen |
| Frequenzgang | Linearität im relevanten NF-Bereich für unverfälschte Signalübertragung |
| Gehäuse / Verguss | Robuster Verguss schützt vor Umwelteinflüssen und mechanischer Belastung |
| Anschluss | Standard-Through-Hole-Montage für Lötanschlüsse |
| Betriebstemperatur | Geeignet für Standard-Betriebsumgebungen (-25°C bis +85°C) |
FAQ – Häufig gestellte Fragen zu NFU 1-6 – NF-Übertrager, 1:6, RM 10 x 12,5 mm
Was genau ist ein NF-Übertrager und wofür wird er benötigt?
Ein NF-Übertrager, kurz für Niederfrequenz-Übertrager, ist ein passives Bauelement, das zur galvanischen Trennung von Audiosignalen eingesetzt wird. Er besteht im Wesentlichen aus zwei Spulen, die durch einen gemeinsamen magnetischen Kern verbunden sind. Seine Hauptfunktion besteht darin, Signalunterschiede zwischen zwei Stromkreisen zu eliminieren, indem er eine elektrische Trennung herstellt. Dies ist unerlässlich, um Probleme wie Brummschleifen (Masseschleifen) zu verhindern, die durch unterschiedliche Massepotenziale in aneinandergeschlossenen Geräten entstehen und zu störenden Brummgeräuschen führen können. Darüber hinaus schützt er empfindliche Geräte vor Spannungsspitzen und gewährleistet eine reine Signalübertragung.
In welchen Situationen ist die galvanische Trennung durch den NFU 1-6 besonders vorteilhaft?
Die galvanische Trennung ist besonders vorteilhaft in Umgebungen, in denen mehrere elektronische Geräte miteinander verbunden sind und unterschiedliche Massepotenziale aufweisen können. Typische Szenarien sind professionelle Audiostudios mit einer Vielzahl von Mischpulten, Signalprozessoren und Verstärkern, sowie Laboranwendungen, bei denen Messgeräte an verschiedene Stromversorgungen angeschlossen sind. Auch in komplexen PA-Systemen oder bei der Integration von Audiotechnik in bestehende industrielle Anlagen hilft die galvanische Trennung, unerwünschte Störgeräusche und Systeminstabilitäten zu vermeiden.
Welchen Einfluss hat das Übersetzungsverhältnis von 1:6 auf die Signalqualität?
Das Übersetzungsverhältnis von 1:6 des NFU 1-6 bedeutet, dass die Spannung auf der Sekundärseite (Ausgang) auf ein Sechstel der Spannung auf der Primärseite (Eingang) reduziert wird. Dies hat mehrere Vorteile: Erstens ermöglicht es eine effiziente Impedanzanpassung, was für eine maximale Leistungsübertragung und minimale Signalreflexionen zwischen Quell- und Zielgerät sorgt. Zweitens dient es der Pegelreduktion, was besonders nützlich ist, wenn ein starkes Eingangssignal mit einer empfindlichen Eingangsstufe verbunden werden soll, um Übersteuerung und Verzerrungen zu vermeiden. Dies trägt maßgeblich zur Erhaltung der Signalintegrität bei.
Wie wirkt sich der NFU 1-6 auf die Reduzierung von Störgeräuschen aus?
Der NFU 1-6 reduziert Störgeräusche auf zwei Hauptarten: Erstens durch die galvanische Trennung, die Brummschleifen verhindert. Diese Schleifen fungieren als Antennen, die niederfrequente Störsignale aus der Netzversorgung oder anderen elektrischen Geräten einfangen und in das Audiosignal einkoppeln. Zweitens durch seine Konstruktion, die auf eine hohe Abschirmung gegen elektromagnetische Interferenzen (EMI) ausgelegt ist. Das hochwertige Ferritmaterial des Kerns und die sorgfältige Wicklungstechnik minimieren die Aufnahme von externen Störfeldern, was zu einem insgesamt saubereren und rauschärmeren Signal führt.
Ist der NFU 1-6 für den Einsatz in Hochleistungs-Audioanlagen geeignet?
Ja, der NFU 1-6 ist hervorragend für den Einsatz in Hochleistungs-Audioanlagen geeignet, insbesondere dort, wo es auf absolute Signalreinheit ankommt. Seine Fähigkeit, Brummschleifen zu eliminieren und Störsignale zu minimieren, trägt direkt zur Verbesserung der Klangqualität bei. Durch die präzise Impedanzanpassung und Pegelreduktion wird sichergestellt, dass das Signal optimal an die nachfolgenden Verstärkerstufen weitergeleitet wird, was zu einem dynamischeren und detailreicheren Klangerlebnis führt. Er ist eine ideale Komponente für anspruchsvolle Hi-Fi-Enthusiasten und professionelle Anwender.
Welche Materialien werden für die Herstellung des NFU 1-6 verwendet und warum sind diese wichtig?
Der NFU 1-6 wird mit Komponenten höchster Qualität gefertigt. Der Kern besteht aus einem speziell ausgewählten Ferritmaterial, das sich durch eine hohe Permeabilität und geringe Hysterese-Verluste auszeichnet. Dies gewährleistet eine effiziente Magnetisierung und eine minimierte Energieumwandlung in Wärme. Die Wicklungen bestehen aus hochreinem Kupferdraht, der für seine exzellente Leitfähigkeit bekannt ist und den elektrischen Widerstand im Signalweg minimiert. Das Gehäuse oder der Verguss schützt die empfindliche Wicklungsstruktur vor mechanischen Beschädigungen, Feuchtigkeit und Staub und trägt zur Abschirmung gegen externe Störfelder bei. Diese Materialauswahl ist entscheidend für die Langlebigkeit und die konstant hohe Leistung des Übertragers.
Wie wird der NFU 1-6 in ein bestehendes System integriert?
Der NFU 1-6 ist für die Durchsteckmontage (Through-Hole Mounting) auf Leiterplatten konzipiert. Dies bedeutet, dass die Anschlussstifte durch vorgebohrte Löcher auf der Platine geführt und anschließend verlötet werden. Die Anschlussbelegung ist eindeutig gekennzeichnet, um eine korrekte Verbindung der Primär- und Sekundärseite zu gewährleisten. Die genaue Verdrahtung hängt von der spezifischen Anwendung ab, aber im Allgemeinen wird das Eingangssignal an die Primärseite angeschlossen, und das Ausgangssignal wird von der Sekundärseite abgegriffen. Das Rastermaß von 10 x 12,5 mm erlaubt eine einfache Platzierung auf Standard-Leiterplattenlayouts.
