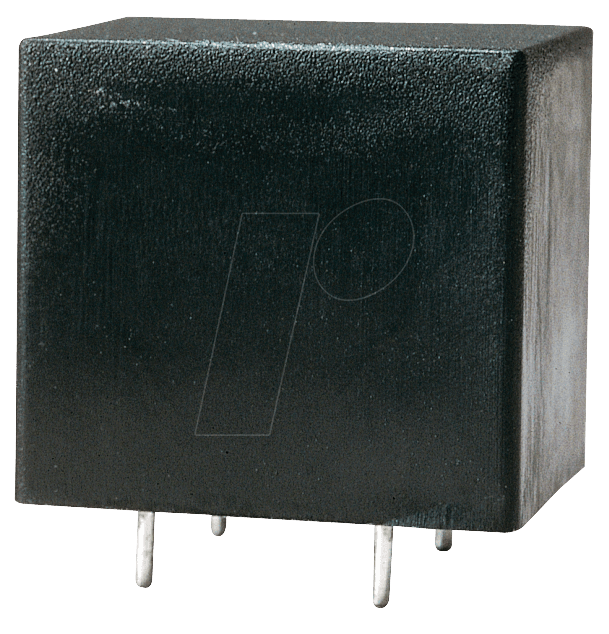

NFU 1-10 – NF-Übertrager, 1:10, RM 10 x 12,5 mm: Präzise Signalübertragung für professionelle Audioanwendungen
Der NFU 1-10 NF-Übertrager mit einem Übersetzungsverhältnis von 1:10 und einem Rastermaß von 10 x 12,5 mm wurde entwickelt, um anspruchsvolle Signalaufbereitungsaufgaben in professionellen Audio-, Mess- und Steuerungssystemen zu lösen. Er eignet sich ideal für Ingenieure, Techniker und Heimwerker, die eine störungsfreie und präzise Anpassung von Audiopegeln und Impedanzen benötigen, insbesondere wenn es um die Entkopplung von Signalquellen und die Erhöhung der Signalintegrität geht.
Herausragende Signalintegrität und Entkopplung
Der NFU 1-10 zeichnet sich durch seine Fähigkeit aus, niederfrequente Audiosignale (NF-Signale) mit hoher Präzision zu übertragen und dabei unerwünschte Störsignale effektiv zu unterdrücken. Das Übersetzungsverhältnis von 1:10 ermöglicht eine gezielte Anpassung von Spannungspegeln, was insbesondere beim Anschluss von Geräten mit unterschiedlichen Ausgangs- und Eingangsimpedanzen von entscheidender Bedeutung ist. Im Gegensatz zu einfachen Kabelverbindungen oder passiven Teilern bietet dieser Übertrager eine galvanische Trennung, die Brummschleifen und Masseschleifen verhindert und somit die Signalqualität signifikant verbessert.
Technische Vorteile und Anwendungsgebiete
Der Kern des NFU 1-10 bildet ein hochwertiger Kern aus Spezialferrit, der für seine exzellenten magnetischen Eigenschaften im relevanten Frequenzbereich bekannt ist. Diese Materialwahl minimiert Energieverluste und Verzerrungen, wodurch die Wiedergabe von Audiosignalen klar und unverfälscht bleibt. Das Rastermaß von 10 x 12,5 mm gewährleistet eine kompakte Bauform und einfache Integration in bestehende Schaltungen oder Gehäuse, was besonders bei der Entwicklung von Geräten mit begrenztem Platzangebot geschätzt wird.
- Hohe Entkopplung: Galvanische Trennung verhindert Masseschleifen und reduziert externe Einstreuungen.
- Präzise Pegelanpassung: Das Übersetzungsverhältnis von 1:10 ermöglicht eine feinfühlige Anpassung von Audiopegeln.
- Geringe Verzerrungen: Hochwertiger Ferritkern minimiert Signalverluste und unerwünschte Verformungen.
- Breiter Frequenzbereich: Optimiert für die Übertragung von niederfrequenten Audiosignalen.
- Kompakte Bauform: Rastermaß von 10 x 12,5 mm für einfache Montage.
- Robuste Konstruktion: Langlebige Materialien für zuverlässigen Betrieb.
Konstruktion und Materialgüte
Die Konstruktion des NFU 1-10 ist auf Langlebigkeit und maximale Leistungsfähigkeit ausgelegt. Die Wicklungen sind präzise ausgeführt, um die gewünschte Induktivität und das Übersetzungsverhältnis exakt zu erreichen. Die Isolierung der Wicklungen und die Verkapselung des Kerns schützen den Übertrager vor Umwelteinflüssen wie Feuchtigkeit und Staub, was eine zuverlässige Funktion auch in anspruchsvollen Umgebungen sicherstellt. Das Gehäusematerial ist robust und bietet zusätzliche mechanische Stabilität.
Vielseitige Einsatzmöglichkeiten
Der NFU 1-10 findet Anwendung in einer Vielzahl von Bereichen, in denen eine saubere und stabile Signalübertragung unerlässlich ist:
- Studiotechnik: Anpassung von Mikrofon- oder Line-Pegeln, Entkopplung von Effektgeräten.
- Mess- und Prüftechnik: Signalkonditionierung für Oszilloskope, Spektrumanalysatoren und andere Messinstrumente.
- Hi-Fi und Heimkino: Optimierung von Signalwegen, Reduzierung von Grundrauschen.
- Industrielle Steuerungen: Entkopplung von Sensoren und Aktoren, Filterung von Störsignalen.
- Audio-DIY-Projekte: Realisierung anspruchsvoller Schaltungskonzepte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | NF-Übertrager |
| Modellbezeichnung | NFU 1-10 |
| Übersetzungsverhältnis | 1:10 (Spannung) |
| Rastermaß (RM) | 10 x 12,5 mm |
| Kernmaterial | Spezial-Ferritkern für optimale NF-Eigenschaften |
| Anwendungsfrequenzbereich | Optimiert für niederfrequente Audiosignale (typisch 20 Hz – 20 kHz, mit geringerem Verlust auch darüber hinaus) |
| Isolation | Galvanische Trennung zwischen Primär- und Sekundärseite |
| Montage | Durchsteckmontage (Through-Hole) |
| Gehäusematerial | Hochwertiger und thermisch stabiler Kunststoff |
| Betriebstemperaturbereich | -25°C bis +85°C (typisch, abhängig von Last und Betriebsbedingungen) |
Maximierung der Signalqualität und Systemstabilität
Die Implementierung des NFU 1-10 in Ihre Schaltungsumgebung verspricht eine spürbare Verbesserung der Signalintegrität. Durch die Impedanzanpassung wird sichergestellt, dass die von der Quelle gelieferte Energie maximal an die nachfolgende Stufe übertragen wird, was zu einer gesteigerten Effizienz und einem besseren Signal-Rausch-Verhältnis führt. Die galvanische Trennung ist ein Fundament für störungsfreie Audioübertragung, da sie die Übertragung von unerwünschten Gleichspannungsanteilen oder niederfrequenten Störsignalen über die Masse wirksam unterbindet. Dies ist besonders in komplexen Verkabelungen oder in Umgebungen mit vielen elektrischen Geräten von immenser Bedeutung.
Präzise Auswahl für anspruchsvolle Projekte
Wenn Sie einen Übertrager suchen, der mehr als nur eine rudimentäre Signalverbindung herstellt, sondern aktiv zur Verbesserung der Audioqualität und Systemstabilität beiträgt, ist der NFU 1-10 die richtige Wahl. Die sorgfältige Auswahl des Kernmaterials und die präzise Fertigung garantieren, dass Sie ein Bauteil erhalten, das den Anforderungen professioneller Anwendungen gerecht wird. Die kompakte Größe ermöglicht zudem eine flexible Integration, selbst in platzkritischen Designs. Die Investition in einen hochwertigen NF-Übertrager wie den NFU 1-10 zahlt sich durch verbesserte Leistung und Zuverlässigkeit Ihrer Audio- und Elektroniksysteme aus.
