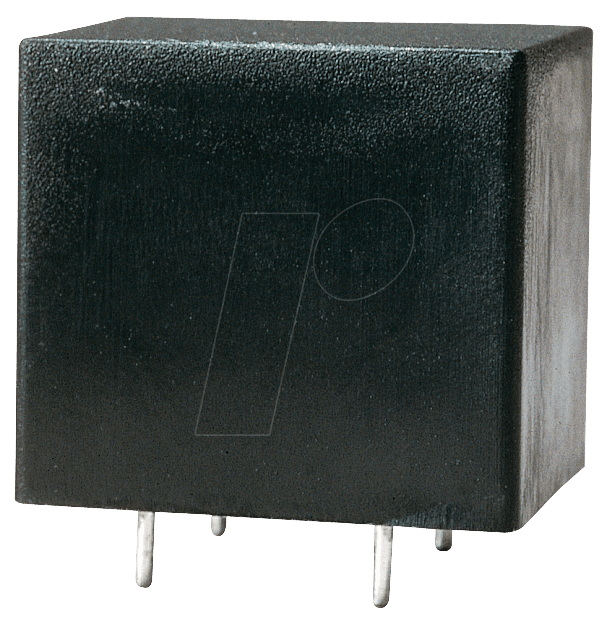

NFU 1-1 – NF-Überträger, 1:1, RM 10 x 12,5 mm: Präzise Signalübertragung für anspruchsvolle Audio- und Messtechnik
Der NFU 1-1 NF-Überträger in 1:1 Übersetzung und mit einem Rastermaß von 10 x 12,5 mm ist die ideale Lösung für alle Anwender, die eine verlustfreie und störungsfreie Übertragung von NF-Signalen (Niederfrequenz) benötigen. Ob in professionellen Audioinstallationen, Messsystemen oder der Signalaufbereitung von Hi-Fi-Komponenten – dieser Übertrager gewährleistet eine exakte Abbildung der Signalcharakteristik ohne unerwünschte Verzerrungen oder Pegeländerungen. Er richtet sich primär an Ingenieure, Techniker, Hi-Fi-Enthusiasten und Entwickler, die höchste Ansprüche an die Signalintegrität stellen.
Optimale Signalintegrität und störungsfreie Übertragung
Der NFU 1-1 zeichnet sich durch seine herausragende Fähigkeit aus, niederfrequente Signale mit einer präzisen 1:1 Übersetzung zu übertragen. Im Gegensatz zu aktiven Signalverstärkern, die anfällig für Rauschen und Verzerrungen sein können, arbeitet der NFU 1-1 passiv und isoliert die Signalpfade galvanisch. Dies eliminiert effektiv Brummschleifen und externe Störeinflüsse, die die Signalqualität beeinträchtigen könnten. Das Rastermaß von 10 x 12,5 mm ermöglicht zudem eine platzsparende Integration in bestehende Schaltungen und Gehäuse, was ihn besonders attraktiv für kompakte Geräte macht.
Vorteile des NFU 1-1 NF-Überträgers
- Galvanische Trennung: Schützt angeschlossene Geräte vor Potenzialunterschieden und eliminiert effektiv Brummschleifen, was zu einem sauberen Signal ohne unerwünschte Nebengeräusche führt.
- Präzise 1:1 Übersetzung: Garantiert eine exakte Wiedergabe der Eingangssignalform ohne Amplitudenverluste oder Frequenzgangbeeinflussungen im Niederfrequenzbereich.
- Störunterdrückung: Wirkt als effektiver Isolator gegen hochfrequente Störsignale und elektromagnetische Interferenzen (EMI), die in komplexen elektronischen Umgebungen auftreten können.
- Optimiertes Design: Das kompakte Rastermaß von 10 x 12,5 mm ermöglicht eine flexible und platzsparende Montage in einer Vielzahl von Anwendungen, von Pro-Audio-Equipment bis hin zu Laborgeräten.
- Passive Funktionsweise: Benötigt keine eigene Stromversorgung, was die Installation vereinfacht und die Zuverlässigkeit erhöht.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und konstante Leistung auch unter anspruchsvollen Betriebsbedingungen gewährleisten.
- Vielseitige Anwendungsbereiche: Ideal für den Einsatz in Mischpulten, Signalprozessoren, Messgeräten, Hi-Fi-Verstärkern und Überwachungssystemen, wo höchste Signalreinheit gefordert ist.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | NF-Übertrager |
| Modellbezeichnung | NFU 1-1 |
| Übersetzungsverhältnis | 1:1 (Symmetrisch/Asymmetrisch möglich je nach Beschaltung) |
| Frequenzbereich (typisch) | 20 Hz – 20 kHz (optimiert für Niederfrequenz-Anwendungen, minimale Dämpfung im Nutzbereich) |
| Impedanz (Primär/Sekundär) | Anpassbar durch externe Beschaltung; typischerweise für niederimpedante Signalquellen konzipiert. |
| Rastermaß (Befestigungspunkte) | 10 x 12,5 mm |
| Isolation | Hochwertige Isolation zwischen Primär- und Sekundärwicklung zur Gewährleistung der galvanischen Trennung. |
| Gehäusematerial | Robuster Kunststoff mit hoher dielektrischer Festigkeit, der mechanischen Belastungen standhält. |
| Anschlussart | Lötfahnen für zuverlässige und dauerhafte Verbindungen in gedruckten Schaltungen oder Anschlussblöcken. |
| Einsatztemperatur | -25°C bis +70°C |
Umfassende Anwendungsbereiche und technischer Nutzen
Der NFU 1-1 NF-Übertrager ist ein unverzichtbares Bauteil in einer Vielzahl professioneller und audiophiler Anwendungen. In der Tontechnik und im Broadcast-Bereich ermöglicht er die störungsfreie Anbindung von Mikrofonen, Line-Signalen und externen Geräten an Mischpulte und Signalprozessoren. Die galvanische Trennung ist hierbei essenziell, um das Auftreten von Brummschleifen, die durch unterschiedliche Erdungspotenziale entstehen können, zu verhindern. Dies führt zu einem deutlich saubereren und transparenteren Klangbild, was gerade bei Live-Aufnahmen oder in anspruchsvollen Studioumgebungen von größter Bedeutung ist.
In der Messtechnik spielt der NFU 1-1 eine wichtige Rolle bei der Isolierung von Messgeräten von der zu messenden Schaltung. Dies schützt empfindliche Messinstrumente vor Spannungsspitzen oder unerwünschten Rückwirkungen auf das Messobjekt und gewährleistet gleichzeitig die Integrität der gemessenen Signale. Die präzise 1:1 Übersetzung sorgt dafür, dass die Amplitude und Form des Signals exakt abgebildet werden, was für genaue Messergebnisse unerlässlich ist.
Für Hi-Fi-Enthusiasten bietet der NFU 1-1 die Möglichkeit, ihre Audiokette weiter zu optimieren. Durch die Implementierung in Vorverstärker, Endstufen oder CD-Player können störende Einflüsse aus der Netzversorgung oder anderen Geräten unterbunden werden. Dies resultiert in einer verbesserten räumlichen Darstellung, feineren Details und einer insgesamt klareren Wiedergabe, die das Hörerlebnis auf ein neues Niveau hebt. Die kompakte Bauform mit dem Rastermaß von 10 x 12,5 mm erlaubt dabei eine unkomplizierte Integration in bestehende Gehäuse, selbst wenn der Platz begrenzt ist.
Die passive Natur des NFU 1-1 bedeutet, dass er keine eigene Stromversorgung benötigt und somit keine zusätzlichen Stromquellen oder Netzteile erforderlich sind. Dies vereinfacht die Installation und reduziert die Komplexität des Systems. Die robuste Konstruktion und die Verwendung hochwertiger Materialien gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter widrigen Umgebungsbedingungen oder bei kontinuierlicher Beanspruchung.
FAQ – Häufig gestellte Fragen zu NFU 1-1 – NF-Übertrager, 1:1, RM 10 x 12,5 mm
Was genau ist ein NF-Übertrager und wofür wird er benötigt?
Ein NF-Übertrager, auch Niederfrequenz-Übertrager genannt, ist eine passive elektronische Komponente, die dazu dient, niederfrequente Signale (typischerweise im Bereich von 20 Hz bis 20 kHz) zu übertragen und dabei oft eine galvanische Trennung zwischen zwei Stromkreisen zu schaffen. Er wird benötigt, um Signalverluste zu minimieren, Störsignale zu unterdrücken, Brummschleifen zu vermeiden und die Signalintegrität zu maximieren, was besonders in Audio- und Messtechnik-Anwendungen entscheidend ist.
Welchen Vorteil bietet die 1:1 Übersetzung des NFU 1-1?
Die 1:1 Übersetzung des NFU 1-1 bedeutet, dass die Amplitude und die Impedanz des Eingangssignals nahezu unverändert an den Ausgang weitergegeben werden. Dies garantiert eine präzise Abbildung der Signalform ohne Pegeländerungen oder Verzerrungen, was für Anwendungen, bei denen höchste Signalreinheit gefordert ist, unerlässlich ist.
Was bedeutet das Rastermaß von 10 x 12,5 mm?
Das Rastermaß von 10 x 12,5 mm bezieht sich auf den Abstand der Befestigungspunkte oder Lötfahnen des Übertragers. Dieses Maß gibt die Standardabstände an, nach denen die Anschlüsse auf einer Leiterplatte oder in einem Anschlussblock angeordnet sind. Es ermöglicht eine einfache und genormte Montage in vielen elektronischen Geräten.
Kann der NFU 1-1 NF-Übertrager auch hochfrequente Signale übertragen?
Der NFU 1-1 ist primär für den Einsatz im Niederfrequenzbereich konzipiert. Während er eine gewisse Dämpfung hochfrequenter Störsignale bewirkt, ist er nicht für die primäre Übertragung von Hochfrequenzsignalen gedacht. Seine Stärke liegt in der sauberen und unverfälschten Übertragung von Audio- und Kontrollsignalen.
Wie schützt der NFU 1-1 vor Brummschleifen?
Brummschleifen entstehen oft durch unterschiedliche Erdungspotenziale zwischen angeschlossenen Geräten. Der NFU 1-1 schafft eine galvanische Trennung, indem er die Signalpfade physikalisch voneinander isoliert. Dadurch können keine unerwünschten Ströme über die Masseleitungen fließen, welche die Brummgeräusche verursachen würden.
Ist der NFU 1-1 für den professionellen Audiobereich geeignet?
Ja, absolut. Der NFU 1-1 ist hervorragend für den professionellen Audiobereich geeignet. Seine Fähigkeit zur galvanischen Trennung, Störunterdrückung und präzisen Signalübertragung macht ihn zu einem wertvollen Bauteil in Mischpulten, Signalprozessoren, Monitoringsystemen und Studio-Equipment, wo höchste Signalreinheit und Zuverlässigkeit gefordert sind.
Muss der NFU 1-1 mit einer Stromquelle verbunden werden?
Nein, der NFU 1-1 ist ein passives Bauteil und benötigt keine externe Stromversorgung. Er bezieht seine Funktion aus der induktiven Kopplung zwischen seinen Wicklungen und benötigt lediglich die Signalanschlüsse.
