Verbessern Sie Ihre Elektronik: NFE31PT 222Z1 – Der Schlüssel zu sauberem Signal und zuverlässigem Betrieb

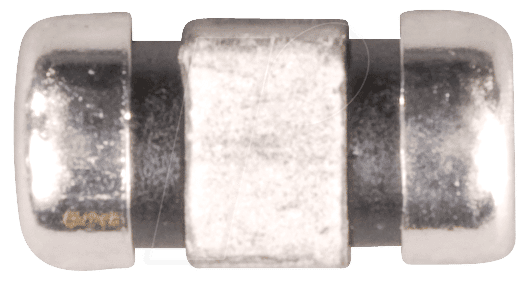

Stellen Sie sich vor, Ihre empfindlichen elektronischen Schaltungen arbeiten störungsfrei und die Signalintegrität ist stets gewährleistet. Der NFE31PT 222Z1 – ein CHIP EMI Filter aus der Serie NFE31P im kompakten 1206-Format mit einer Kapazität von 2200pF – ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die elektromagnetische Interferenzen (EMI) effektiv unterdrücken und so die Performance und Zuverlässigkeit ihrer Designs maximieren möchten. Dieser Filter wurde konzipiert, um unerwünschte hochfrequente Störungen zu eliminieren, die die Funktion von Mikrocontrollern, Sensoren und anderen kritischen Komponenten beeinträchtigen können.
Überragende EMI-Unterdrückung für anspruchsvolle Anwendungen
Im Gegensatz zu einfachen Entstörkomponenten, die nur begrenzte Filterwirkungen erzielen, bietet der NFE31PT 222Z1 eine präzise und abgestimmte Dämpfung von Störsignalen im relevanten Frequenzbereich. Seine keramische Bauweise, kombiniert mit einer optimierten Geometrie im 1206-Gehäuse, ermöglicht eine effiziente Absorption und Reflexion von EMI, was zu einer deutlich verbesserten Signalqualität führt. Dies ist entscheidend in Bereichen wie der Automobilindustrie, der Medizintechnik oder der industriellen Automatisierung, wo fehlerfreie Funktion und Stabilität unerlässlich sind. Die Serie NFE31P zeichnet sich durch ihre Robustheit und Leistungsfähigkeit aus, was den NFE31PT 222Z1 zu einer überlegenen Wahl für anspruchsvolle Designs macht, die auf Zuverlässigkeit angewiesen sind.
Fortschrittliche Keramik-Technologie für maximale Effizienz
Die Kernkompetenz des NFE31PT 222Z1 liegt in seiner hochentwickelten Keramik-Dielektrikum-Konstruktion. Diese ermöglicht nicht nur eine hohe Kapazität von 2200pF auf kleinstem Raum, sondern gewährleistet auch exzellente dielektrische Eigenschaften über einen breiten Temperaturbereich. Die spezielle Materialzusammensetzung minimiert Verluste und erhöht die Effektivität bei der Filterung von leitungsgebundenen EMI. Die präzise Fertigung im 1206-Format gewährleistet eine einfache Integration in standardisierte Bestückungsprozesse und eine hohe Lötbarkeit, was die Montage vereinfacht und Ausfallraten reduziert.
Anwendungsbereiche, die von präziser Filterung profitieren
Der NFE31PT 222Z1 ist prädestiniert für eine Vielzahl von Anwendungen, bei denen saubere Stromversorgungen und störungsfreie Datenleitungen kritisch sind:
- Digitale Schaltungen: Schutz von Mikrocontrollern, CPUs und Speicherbausteinen vor hochfrequenten Störungen, die zu unerwarteten Fehlfunktionen oder Datenkorruption führen können.
- Sensorik: Gewährleistung der Genauigkeit und Zuverlässigkeit von Sensoren, indem externe EMI-Einkopplungen eliminiert werden, die Messwerte verfälschen könnten.
- Kommunikationsmodule: Verbesserung der Signalqualität in Hochfrequenz-Anwendungen wie WLAN-, Bluetooth- oder Mobilfunkmodulen, um stabile Verbindungen und hohe Datenraten zu ermöglichen.
- Stromversorgungen: Glättung von Ausgangsspannungen und Reduzierung von Ripple-Anteilen in Schaltnetzteilen und Spannungsreglern, um eine stabile Stromversorgung für nachgeschaltete Komponenten zu gewährleisten.
- Automobil-Elektronik: Einsatz in Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, wo strenge EMI-Regularien gelten und Ausfälle kritische Sicherheitsrisiken bergen.
- Industrielle Steuerungen: Zuverlässiger Betrieb von SPS-Systemen, Antrieben und industriellen Kommunikationsschnittstellen unter rauen Umgebungsbedingungen mit hoher EMV-Belastung.
Technische Spezifikationen im Detail
Um die Leistungsfähigkeit des NFE31PT 222Z1 vollständig zu verstehen, werfen wir einen detaillierten Blick auf seine entscheidenden Merkmale:
| Eigenschaft | Wert | Beschreibung |
|---|---|---|
| Produktbezeichnung | NFE31PT 222Z1 | Herstellerspezifische Artikelnummer für eindeutige Identifikation. |
| Serie | NFE31P | Eine Serie von hochwertigen EMI-Filtern, bekannt für ihre Zuverlässigkeit und Leistung. |
| Gehäusegröße | 1206 | Standard-SMD-Gehäuse (Surface Mount Device) mit Abmessungen von ca. 3.2mm x 1.6mm, ideal für moderne Leiterplattenlayouts. |
| Kapazität | 2200 pF (2.2 nF) | Diese Kapazität ist optimiert für die Unterdrückung von EMI in gängigen Frequenzbereichen digitaler und HF-Schaltungen. |
| Filtertyp | EMI-Filter (LC-Filter-Prinzip) | Wirkt als Tiefpassfilter zur Reduzierung von hochfrequenten Störsignalen. |
| Material Dielektrikum | Hochwertige Keramik | Bietet ausgezeichnete Stabilität über Temperatur, geringe Verluste und hohe Spannungsfestigkeit. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C | Gewährleistet zuverlässige Funktion auch unter extremen Umgebungsbedingungen. |
| Toleranz | ±10% (typisch) | Eine akzeptable Toleranz für die meisten EMI-Filter-Anwendungen, die präzise Abstimmung ermöglicht. |
| Spannungsfestigkeit | Typischerweise 50V DC | Ausreichend für die meisten Niederspannungsanwendungen im Elektronikbereich. |
| ESR (Equivalent Series Resistance) | Gering | Ein niedriger ESR ist entscheidend für eine effiziente Filterung und geringe Wärmeentwicklung. |
Vorteile der Integration des NFE31PT 222Z1 in Ihr Design
Die Implementierung des NFE31PT 222Z1 bringt konkrete und messbare Vorteile für Ihre elektronischen Produkte:
- Verbesserte Signalintegrität: Reduziert Rauschen und Jitter auf Datenleitungen, was zu einer zuverlässigeren Datenübertragung führt.
- Erhöhte Systemstabilität: Verhindert unerwartete Abstürze, Fehlfunktionen und Reset-Vorgänge, die durch EMI verursacht werden.
- Compliance mit EMV-Standards: Hilft, die Einhaltung von internationalen elektromagnetischen Verträglichkeitsnormen (z.B. FCC, CE) zu erreichen.
- Kompaktes Design: Das 1206-Gehäuse ermöglicht eine platzsparende Integration auf modernen Leiterplatten.
- Hohe Zuverlässigkeit: Die keramische Bauweise und die robuste Fertigung gewährleisten eine lange Lebensdauer und Beständigkeit.
- Kosteneffizienz: Die präventive Maßnahme der EMI-Filterung spart zukünftige Debugging-Kosten und vermeidet teure Design-Überarbeitungen.
FAQ – Häufig gestellte Fragen zu NFE31PT 222Z1 – CHIP EMI Filter, Serie NFE31P (1206), 2200pF
Was genau ist ein EMI-Filter und warum ist er wichtig?
Ein EMI-Filter (Electromagnetic Interference Filter) ist eine elektronische Komponente, die dazu dient, unerwünschte hochfrequente elektromagnetische Störungen (EMI) zu unterdrücken. Diese Störungen können von anderen Geräten oder internen Schaltungskomponenten erzeugt werden und die Leistung, Zuverlässigkeit und Funktionalität Ihrer elektronischen Geräte beeinträchtigen. EMI-Filter sind entscheidend, um Signalintegrität zu gewährleisten und die Einhaltung von EMV-Vorschriften zu ermöglichen.
In welchen Szenarien ist die 2200pF Kapazität des NFE31PT 222Z1 besonders vorteilhaft?
Die Kapazität von 2200pF (oder 2.2nF) ist besonders vorteilhaft für die Filterung von Störsignalen in einem breiten Frequenzspektrum, das typischerweise bei digitalen Schaltungen und Kommunikationsmodulen auftritt. Sie eignet sich hervorragend zur Unterdrückung von Rauschen, das von Schaltvorgängen in Mikrocontrollern oder von externen HF-Quellen herrührt. Diese Kapazität bietet einen guten Kompromiss zwischen effektiver Dämpfung und der Vermeidung von zu niedrigen Grenzfrequenzen, die das Nutzsignal beeinträchtigen könnten.
Ist das 1206-Gehäuse für alle Anwendungen geeignet?
Das 1206-Gehäuse ist eine Standardgröße für SMD-Komponenten und hat sich als äußerst vielseitig erwiesen. Es ist gut geeignet für die meisten modernen Leiterplattenlayouts, da es eine gute Balance zwischen physischer Größe, Leistung und Bestückungsfreundlichkeit bietet. Für Anwendungen mit extrem hoher Leistungsdichte oder sehr geringen Platzbeschränkungen könnten zwar noch kleinere Gehäuse existieren, das 1206-Format ist jedoch für die breite Masse der elektronischen Geräte, einschließlich vieler Hochleistungsanwendungen, eine ausgezeichnete Wahl.
Wie unterscheidet sich die NFE31P-Serie von anderen EMI-Filter-Serien?
Die NFE31P-Serie zeichnet sich durch ihre hochwertige Keramik-Dielektrikum-Konstruktion aus, die eine überlegene Leistung hinsichtlich Stabilität über Temperatur, geringe Verluste und hohe Zuverlässigkeit bietet. Diese Serie ist oft für anspruchsvolle Anwendungen konzipiert, bei denen eine präzise und konsistente Filterwirkung über einen weiten Betriebstemperaturbereich erforderlich ist. Dies unterscheidet sie von einfacheren Filterlösungen, die möglicherweise nicht die gleiche Leistung oder Langlebigkeit aufweisen.
Muss ich spezielle Lötverfahren für den NFE31PT 222Z1 verwenden?
Für die Lötung von SMD-Komponenten im 1206-Gehäuse werden standardmäßige Reflow-Lötverfahren empfohlen. Die exakten Löttemperaturprofile sind den Datenblättern des Herstellers zu entnehmen, aber im Allgemeinen sind die Lötbedingungen für den NFE31PT 222Z1 mit denen anderer gängiger 1206-SMD-Komponenten vergleichbar. Eine gute Lötpraxis, wie z.B. die Verwendung des richtigen Flussmittels und die Einhaltung des Temperaturprofils, ist entscheidend für eine zuverlässige Verbindung.
Wie beeinflusst die Verwendung des NFE31PT 222Z1 die Signalqualität meines Systems?
Die Verwendung des NFE31PT 222Z1 verbessert die Signalqualität Ihres Systems erheblich, indem unerwünschte Rauschanteile und hochfrequente Störungen, die auf den Signalleitungen vorhanden sein könnten, effektiv gedämpft werden. Dies führt zu saubereren Signalen, geringerem Jitter und einer erhöhten Zuverlässigkeit der Datenübertragung, was sich positiv auf die Gesamtleistung und Stabilität Ihrer elektronischen Schaltung auswirkt.
