Netzwerk-Überspannungsschutz: Ihr Schutzschild für stabile und sichere Datenverbindungen
In der heutigen digitalisierten Welt sind reibungslose und unterbrechungsfreie Netzwerkverbindungen unerlässlich – sei es im privaten Haushalt, im kleinen Büro oder in großen Unternehmensnetzwerken. Blitzschläge, Netztransienten und elektrostatische Entladungen (ESD) können jedoch empfindliche Netzwerkkomponenten wie Router, Switches, Server und Endgeräte irreversibel beschädigen oder zu kostspieligen Ausfallzeiten führen. Unsere sorgfältig kuratierte Auswahl an Netzwerk-Überspannungsschutzlösungen bietet Ihnen robusten Schutz gegen diese Gefahren. Von einzelnen RJ45-Ableitern für punktuelle Absicherung bis hin zu mehrkanaligen Systemen für komplexe Infrastrukturen deckt unser Sortiment eine breite Palette von Anwendungsfällen ab, um die Integrität Ihrer Daten und die Verfügbarkeit Ihrer Netzwerke jederzeit zu gewährleisten.
Entscheidende Kriterien für den Kauf von Netzwerk-Überspannungsschutz
Die Auswahl des richtigen Netzwerk-Überspannungsschutzes ist ein kritischer Schritt zur Sicherung Ihrer IT-Infrastruktur. Mehrere Faktoren sollten dabei bedacht werden, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Zunächst ist die Art des Netzwerks entscheidend: Ob Sie ein klassisches Ethernet-Netzwerk (RJ45), ein Power-over-Ethernet (PoE)-System oder gar spezialisierte Netzwerkschnittstellen wie SFP+ schützen möchten, die entsprechenden Schutzkomponenten müssen verfügbar sein. Die Schutzklasse spielt eine zentrale Rolle; hierbei ist zwischen Überspannungsschutzgeräten für den Grobschutz (z.B. nach IEC EN 61643-11 Typ 1 oder Typ 2) und den Feinschutz (Typ 3) zu unterscheiden. Für Netzwerke sind insbesondere die Schutzklassen relevant, die die Ableitfähigkeit für Stoßspannungen und die Ansprechzeit definieren. Achten Sie auf Produkte, die spezifische Standards für Netzwerksicherheit erfüllen, wie z.B. IEC 61000-4-2 für ESD und IEC 61000-4-4 für schnelle transiente Störvorgänge (EFT).
Ein weiterer wichtiger Aspekt ist die Leistungsfähigkeit des Überspannungsschutzes. Dies beinhaltet die maximale Stoßstrombelastbarkeit (Iimp oder In) und die maximale Dauerspannung (Uc). Für Netzwerkanwendungen ist auch die Frequenzbandbreite von Bedeutung, um sicherzustellen, dass der Schutz keine negativen Auswirkungen auf die Signalintegrität und die Übertragungsraten hat. Bei PoE-Netzwerken muss der Überspannungsschutz zudem die Stromversorgung durch die Datenleitungen ohne zusätzliche Verluste oder Überhitzung berücksichtigen und darf die IEEE 802.3af/at/bt-Standards nicht beeinträchtigen. Die Installation und Konnektivität sind ebenfalls zu prüfen: Sind einfache Plug-and-Play-Lösungen gewünscht oder ist eine feste Integration in eine Unterverteilung oder ein Patchpanel erforderlich? Berücksichtigen Sie die benötigte Anzahl an Ports und die physische Bauform, wie z.B. Inline-Module, Patchpanel-integrierte Lösungen oder Hutschienen-Adapter.
Nicht zuletzt spielen Umweltfaktoren eine Rolle. Einige Überspannungsschutzgeräte sind für den Einsatz in anspruchsvollen Umgebungen mit hohen Temperaturen, Feuchtigkeit oder Staub konzipiert und verfügen über entsprechende Schutzklassen (IP-Schutzart). Achten Sie auf Markenhersteller wie DEHN, OBO Bettermann, Phoenix Contact oder Weidmüller, die für ihre Zuverlässigkeit und die Einhaltung strenger Normen bekannt sind. Ökologische Aspekte gewinnen zunehmend an Bedeutung; einige Produkte zeichnen sich durch energieeffiziente Bauweise und langlebige Komponenten aus, was zur Reduzierung des ökologischen Fußabdrucks beiträgt.
Vielfalt der Netzwerk-Überspannungsschutzlösungen
Unser Sortiment an Netzwerk-Überspannungsschutz deckt ein breites Spektrum an Schutzbedürfnissen ab. Wir bieten individuelle Lösungen für jeden Anwendungsfall, von der einfachen Absicherung eines einzelnen Arbeitsplatz-PCs bis hin zur umfassenden Absicherung von Rechenzentren und industriellen Netzwerken.
- Einzel-RJ45-Überspannungsableiter: Ideal für den Schutz einzelner Netzwerkanschlüsse an Endgeräten wie PCs, Druckern oder NAS-Systemen. Diese kompakten Module werden direkt zwischen Kabel und Gerät gesteckt und bieten einen unkomplizierten Schutz.
- Mehrkanal-Überspannungsableiter: Für den Schutz mehrerer Netzwerkverbindungen gleichzeitig, beispielsweise an Switches, Routern oder Patchpaneln. Diese Lösungen bieten eine effiziente Absicherung für ganze Geräte oder Netzwerkteile.
- PoE-fähiger Überspannungsschutz: Speziell entwickelt, um sowohl die Datenleitungen als auch die Stromversorgung bei Power-over-Ethernet-Systemen zu schützen. Dies ist essentiell für IP-Kameras, VoIP-Telefone und WLAN-Access-Points.
- Überspannungsschutz für SFP/SFP+-Module: Für High-Speed-Netzwerke und Glasfaseranbindungen, die oft höhere Anforderungen an die Signalintegrität stellen.
- Überspannungsschutz-Patchpanel: Integriert Schutzkomponenten direkt in Patchpanel-Module, was eine platzsparende und übersichtliche Installation in Netzwerkschränken ermöglicht.

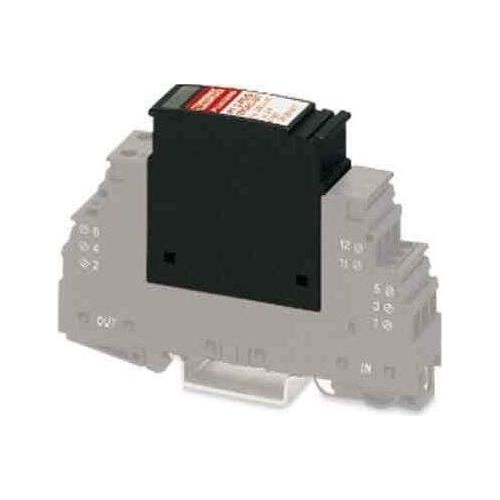

- Industrieller Netzwerk-Überspannungsschutz: Robustere Ausführungen, oft für den Schaltschrankeinbau auf DIN-Hutschienen konzipiert, mit höherer Stoßstrombelastbarkeit und Schutz vor Umwelteinflüssen, geeignet für industrielle Automatisierungs- und Steuerungsnetzwerke (z.B. nach IEC 61131-2).
Vergleichstabelle: Netzwerk-Überspannungsschutz-Typen
| Kriterium | Einzel-RJ45-Ableiter | Mehrkanal-Ableiter (RJ45) | PoE-Überspannungsableiter | Industrieller Netzwerkschutz (Hutschiene) |
|---|---|---|---|---|
| Anwendungsbereich | Schutz einzelner Endgeräte (PC, Drucker) | Absicherung von Switches, Routern, Patchfeldern | Schutz von PoE-fähigen Geräten (IP-Kameras, APs) | Schutz in industriellen Steuerungsnetzwerken, Schaltschränken |
| Installation | Inline-Stecker (Plug-and-Play) | Inline, Patchpanel-Integration, Module | Inline, Modul, oft integriert in Mehrkanal-Lösungen | DIN-Hutschienenmontage |
| Schutzumfang | 1-2 Datenpaare (Ethernet) | Mehrere Datenpaare (Ethernet) | Datenleitungen & Stromversorgung (PoE) | Mehrere Datenleitungen, oft mit Erdungspunkten |
| Typische Normen | IEC 61643-21, IEC 61000-4-x | IEC 61643-21, IEC 61000-4-x | IEC 61643-21, IEEE 802.3af/at/bt | IEC 61643-21, IEC 61131-2, Ex-Schutz-Varianten ggf. |
| Stoßstrombelastbarkeit (Beispiel) | Bis zu 5 kA (8/20 µs) | Bis zu 10 kA (8/20 µs) pro Kanal | Variabel, abhängig vom Modell | Bis zu 20 kA (10/350 µs) oder höher |
| Besonderheiten | Kompakt, kostengünstig | Effiziente Bündelung von Schutzfunktionen | Erfordert Prüfung der PoE-Konformität | Hohe Robustheit, Schock- und Vibrationsbeständigkeit, IP-Schutzarten |
Maximale Datensicherheit durch gezielte Schutzmechanismen
Die Wirksamkeit von Netzwerk-Überspannungsschutzgeräten basiert auf verschiedenen technologischen Prinzipien, die darauf abzielen, gefährliche Energieableitungen sicher zur Erde zu führen, ohne die normale Signalübertragung zu beeinträchtigen. Ein Kernbestandteil vieler dieser Geräte sind Gasentladungsableiter (GDTs) und Suppressordioden (z.B. TVS-Dioden – Transient Voltage Suppressors). GDTs sind kapazitiv entkoppelt und bieten eine hohe Stoßstrombelastbarkeit, was sie ideal für den Grobschutz macht. Sie zünden bei Überspannungen und leiten die Energie über einen definierten Pfad ab. TVS-Dioden reagieren extrem schnell und eignen sich hervorragend für den Feinschutz, um empfindliche elektronische Bauteile vor kurzzeitigen Spitzenspannungen zu schützen. Moderne Lösungen kombinieren oft beide Technologien (Schutzkonzepte nach Typ 1+2 oder Typ 2+3), um ein optimal abgestuftes Schutzkonzept für Netzwerkanlagen zu realisieren.
Bei der Auswahl eines Überspannungsschutzgerätes ist auch die Ableitfähigkeit des Materials und die Konstruktion entscheidend. Viele hochwertige Überspannungsschutzmodule verwenden thermisch stabile und kurzschlussfeste Komponenten, um eine sichere und zuverlässige Funktion auch unter extremen Bedingungen zu gewährleisten. Die Einhaltung von Normen wie IEC 61643-21 „Surge protective devices connected to telecommunication and signalling lines“ ist ein Indikator für geprüfte Qualität und Leistungsfähigkeit. Für den Einsatz in explosionsgefährdeten Bereichen, beispielsweise in chemischen Anlagen oder Raffinerien, sind spezielle ATEX-zertifizierte Überspannungsschutzlösungen erforderlich, die zusätzliche Sicherheitsanforderungen erfüllen.
Die korrekte Erdung des Überspannungsschutzgerätes ist unerlässlich für seine Funktion. Eine niederimpedante Verbindung zur Haupterdungsschiene oder dem Potenzialausgleichssystem sorgt dafür, dass abgeleitete Ströme sicher abgeführt werden können. Die Wahl des richtigen Querschnitts für die Erdungsverbindung und die Minimierung von Schleifeninduktivitäten sind wichtige Aspekte der Installation. Einige fortschrittliche Systeme bieten zudem integrierte Diagnosefunktionen oder Statusanzeigen, die eine einfache Überwachung des Schutzstatus ermöglichen.
FAQ – Häufig gestellte Fragen zu Netzwerk-Überspannungsschutz
Was ist der Hauptzweck von Netzwerk-Überspannungsschutzgeräten?
Der Hauptzweck von Netzwerk-Überspannungsschutzgeräten ist der Schutz von Netzwerkkomponenten wie Routern, Switches, Servern und Endgeräten vor Schäden, die durch plötzliche Spannungsspitzen oder Überspannungen verursacht werden. Diese Überspannungen können durch Blitzschläge, Schaltvorgänge im Stromnetz oder elektrostatische Entladungen entstehen und zum Ausfall oder zur Beschädigung der empfindlichen Elektronik führen.
Welche Arten von Überspannungen können Netzwerk-Überspannungsschutzgeräte abwehren?
Netzwerk-Überspannungsschutzgeräte sind darauf ausgelegt, verschiedene Arten von Überspannungen abzuwehren, darunter: Impulsspitzen durch Blitzeinschläge (direkt oder indirekt), Netztransienten (kurzzeitige Spannungsspitzen, die durch Schaltvorgänge im Stromnetz entstehen), elektrostatische Entladungen (ESD), die durch Reibung entstehen, und schnelle transiente Störvorgänge (EFT), die durch das Schalten von induktiven Lasten verursacht werden.
Muss ich meinen gesamten Netzwerk-Switch mit einem Überspannungsschutz absichern?
Es ist empfehlenswert, kritische Netzwerkkomponenten wie Switches, Router und Server zu schützen. Ob der gesamte Switch abgesichert werden muss, hängt von der Anzahl der Ports und deren Nutzung ab. Oft ist es sinnvoll, entweder den Switch selbst über dedizierte Schutzmodule abzusichern oder die einzelnen ausgehenden Verbindungen am Patchpanel. Für Endgeräte wie PCs oder IP-Telefone sind einzelne Inline-Ableiter oft ausreichend.
Was bedeutet „PoE-fähig“ im Zusammenhang mit Überspannungsschutz?
PoE (Power over Ethernet) bezeichnet eine Technologie, bei der Netzwerkgeräte gleichzeitig über das Ethernet-Kabel mit Daten und Strom versorgt werden. Ein PoE-fähiger Überspannungsschutz muss daher nicht nur die Datenleitungen, sondern auch die Stromversorgungsadern des PoE-Signals vor Überspannungen schützen, ohne dabei die Stromversorgung zu unterbrechen oder die Signalintegrität zu beeinträchtigen.
Wie installiere ich einen Netzwerk-Überspannungsableiter?
Die Installation variiert je nach Gerätetyp. Einzelne RJ45-Ableiter werden in der Regel einfach zwischen das Netzwerkkabel und den Netzwerkanschluss des Geräts gesteckt (Inline-Installation). Größere Systeme oder Hutschienenmodule werden in der Nähe der zu schützenden Geräte oder im Netzwerkschrank montiert und erfordern eine Verbindung zur Erdungsschiene des Gebäudes. Für eine korrekte Installation sind die Herstellerangaben und relevanten Normen (z.B. zur Erdung) zu beachten.
Welche Rolle spielen Normen wie IEC 61643-21?
Die Norm IEC 61643-21 ist eine entscheidende internationale Norm für Überspannungsschutzgeräte an Telekommunikations- und Signalleitungen. Sie legt Prüfverfahren und Leistungsanforderungen fest, um sicherzustellen, dass die Schutzgeräte die Netzwerksignale effektiv und sicher vor Überspannungen schützen. Produkte, die nach dieser Norm geprüft und zertifiziert sind, bieten ein hohes Maß an Zuverlässigkeit und Schutz.
Wie oft sollte der Zustand meines Netzwerk-Überspannungsschutzes überprüft werden?
Es gibt keine feste Regel für die Häufigkeit der Überprüfung, aber es wird empfohlen, den Zustand der Überspannungsschutzgeräte regelmäßig zu inspizieren, insbesondere nach schweren Gewittern oder bekannten Netzstörungen. Viele Geräte verfügen über optische Statusanzeigen, die einen schnellen Check ermöglichen. Eine jährliche visuelle Inspektion und bei Bedarf Funktionstests sind ratsam, um die fortlaufende Schutzwirkung zu gewährleisten.
